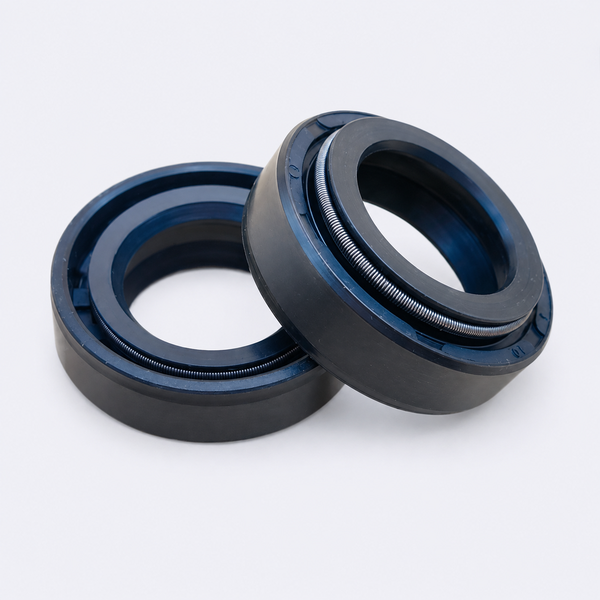

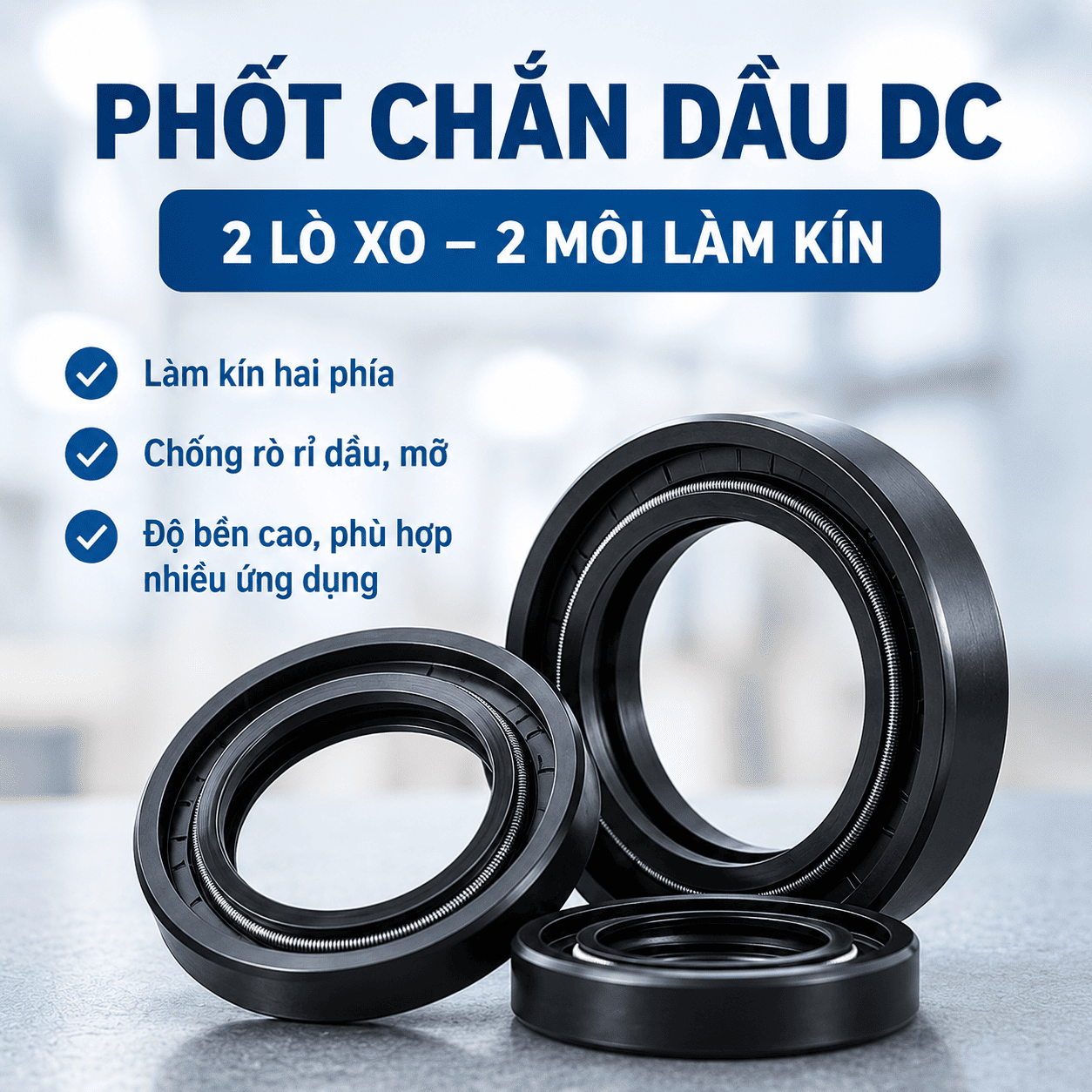

Phốt chắn dầu DC – 2 lò xo, 2 môi làm kín
Phốt chắn dầu DC là dòng phốt dầu có cấu tạo 2 môi làm kín và 2 lò xo, thường được sử dụng tại các vị trí trục quay cần khả năng làm kín ở cả hai phía. Mỗi môi phốt được hỗ trợ bởi một lò xo riêng, giúp duy trì lực ép lên bề mặt trục và hạn chế rò rỉ dầu, mỡ hoặc sự xâm nhập của nước, bụi bẩn từ bên ngoài.
Phốt chắn dầu DC 2 lò xo có nhiều kích thước theo đường kính trong, đường kính ngoài và chiều dày, thường ký hiệu d × D × B (mm). Tùy điều kiện làm việc có thể lựa chọn vật liệu NBR hoặc FKM/Viton. Khách hàng cần tìm Phốt DC có thể gửi kích thước, số lượng hoặc hình ảnh phốt cũ qua Zalo: 0943.88.1717 để được hỗ trợ đối chiếu quy cách.
Phốt chắn dầu DC là gì?
Phốt chắn dầu DC (DC Oil Seal) là loại phốt làm kín dùng phổ biến tại các vị trí có trục quay, có nhiệm vụ hạn chế dầu, mỡ bôi trơn rò rỉ ra ngoài và ngăn bụi bẩn, nước hoặc tạp chất xâm nhập vào bên trong cụm máy. Điểm đặc trưng của phốt DC là thiết kế 2 môi làm kín chính và 2 lò xo, vì vậy dòng phốt này còn thường được gọi là phốt dầu 2 lò xo hoặc phốt chắn dầu 2 môi.
Khác với một số loại phốt dầu chỉ có một môi làm kín chính được hỗ trợ bằng lò xo, phốt chắn dầu DC 2 lò xo có mỗi môi làm kín được hỗ trợ bởi một lò xo riêng. Lò xo tạo lực ép giúp môi phốt duy trì tiếp xúc với bề mặt trục trong quá trình trục quay, qua đó hỗ trợ duy trì khả năng làm kín.
Thiết kế hai môi cho phép phốt DC làm kín ở hai phía. Tùy vị trí lắp đặt, một môi có thể đảm nhiệm việc giữ dầu hoặc mỡ bôi trơn bên trong, trong khi môi còn lại hỗ trợ ngăn môi chất, bụi bẩn hoặc tạp chất từ phía đối diện xâm nhập vào khu vực cần bảo vệ. Đây là điểm khác biệt quan trọng khi lựa chọn DC Oil Seal cho những vị trí yêu cầu khả năng làm kín hai chiều.
Phốt DC thường được sử dụng trong hộp số, cụm truyền động, động cơ, motor, bơm, máy công trình, máy nông nghiệp và nhiều thiết bị cơ khí công nghiệp có trục quay. Khi lựa chọn phốt cần xác định đúng kích thước đường kính trong × đường kính ngoài × chiều dày (d × D × B), đồng thời xem xét vật liệu phốt, loại dầu hoặc môi chất, nhiệt độ và điều kiện vận hành thực tế.

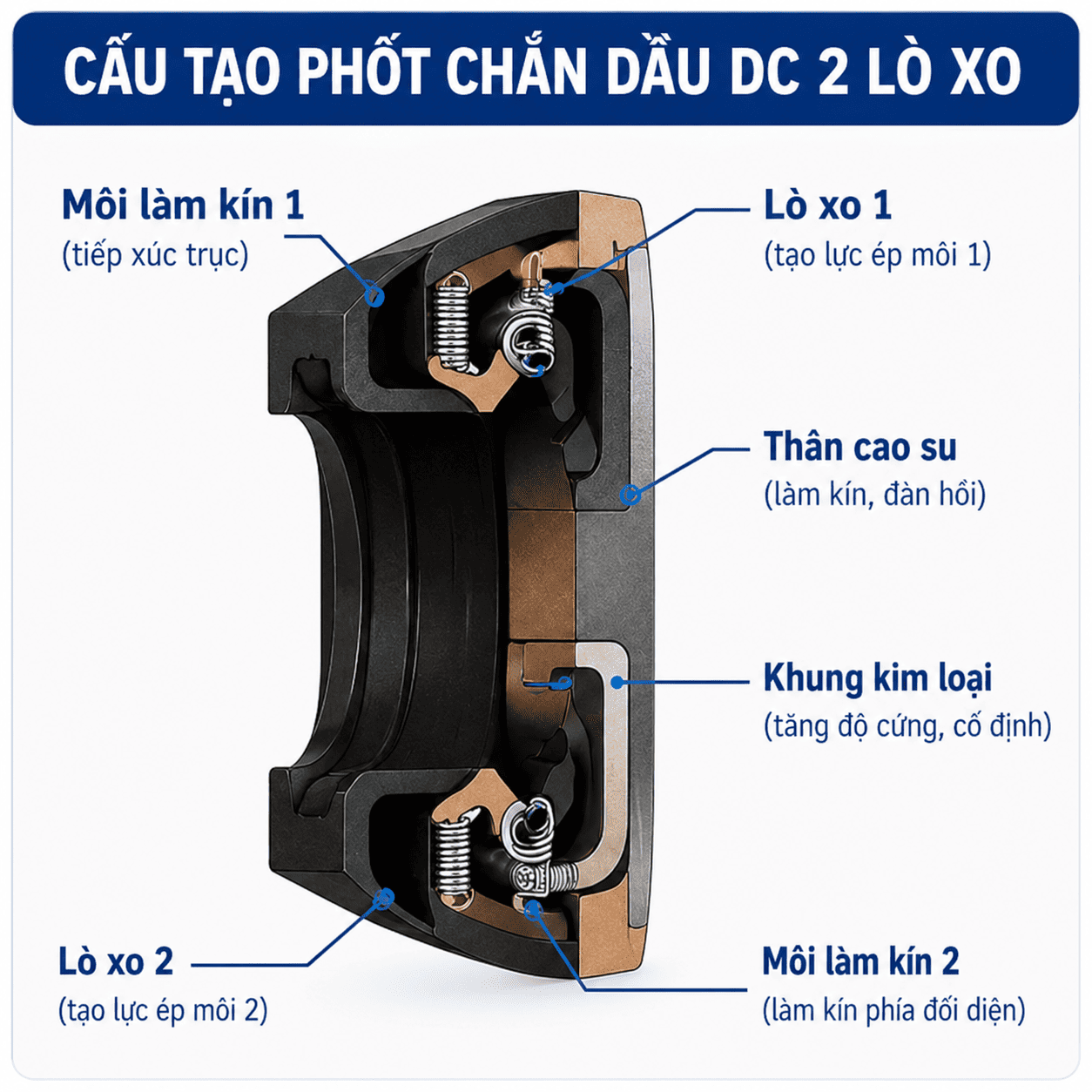

Cấu tạo phốt chắn dầu DC 2 lò xo
Cấu tạo phốt chắn dầu DC gồm 2 môi làm kín, 2 lò xo, thân cao su và khung kim loại. Điểm đặc trưng của phốt DC 2 lò xo là mỗi môi làm kín được hỗ trợ bởi một lò xo riêng, giúp duy trì tiếp xúc giữa môi phốt và bề mặt trục khi làm việc.
Hai môi làm kín
Hai môi tiếp xúc với bề mặt trục và thực hiện chức năng làm kín ở hai phía. Tùy vị trí lắp đặt, phốt có thể giúp giữ dầu, mỡ bôi trơn và hạn chế nước, bụi bẩn hoặc môi chất từ phía đối diện xâm nhập.
Hai lò xo tạo lực ép
Mỗi môi làm kín có một lò xo hỗ trợ tạo lực ép lên bề mặt trục, giúp duy trì khả năng làm kín trong quá trình trục quay.
Thân cao su
Thân phốt thường sử dụng các vật liệu như NBR hoặc FKM/Viton, lựa chọn tùy theo nhiệt độ, dầu và môi chất làm việc.
Khung kim loại
Khung kim loại giúp tăng độ cứng, giữ hình dạng và hỗ trợ phốt cố định chắc chắn tại vị trí lắp.
Vật liệu phốt chắn dầu DC
Phốt chắn dầu DC NBR
NBR (Nitrile Rubber) là vật liệu được sử dụng phổ biến trong các loại phốt dầu công nghiệp. NBR phù hợp với nhiều ứng dụng liên quan đến dầu và mỡ bôi trơn thông dụng.
Ưu điểm của NBR là giá thành hợp lý, dễ sử dụng và có nhiều kích thước trên thị trường.
Phốt chắn dầu DC Viton/FKM
Đối với những môi trường có nhiệt độ hoặc yêu cầu kháng hóa chất cao hơn, có thể sử dụng phốt DC bằng FKM, thường được thị trường gọi là Viton.
Không nên chỉ dựa vào kích thước để lựa chọn vật liệu. Cần xác định loại dầu, hóa chất, nhiệt độ và điều kiện vận hành thực tế trước khi thay thế phốt.

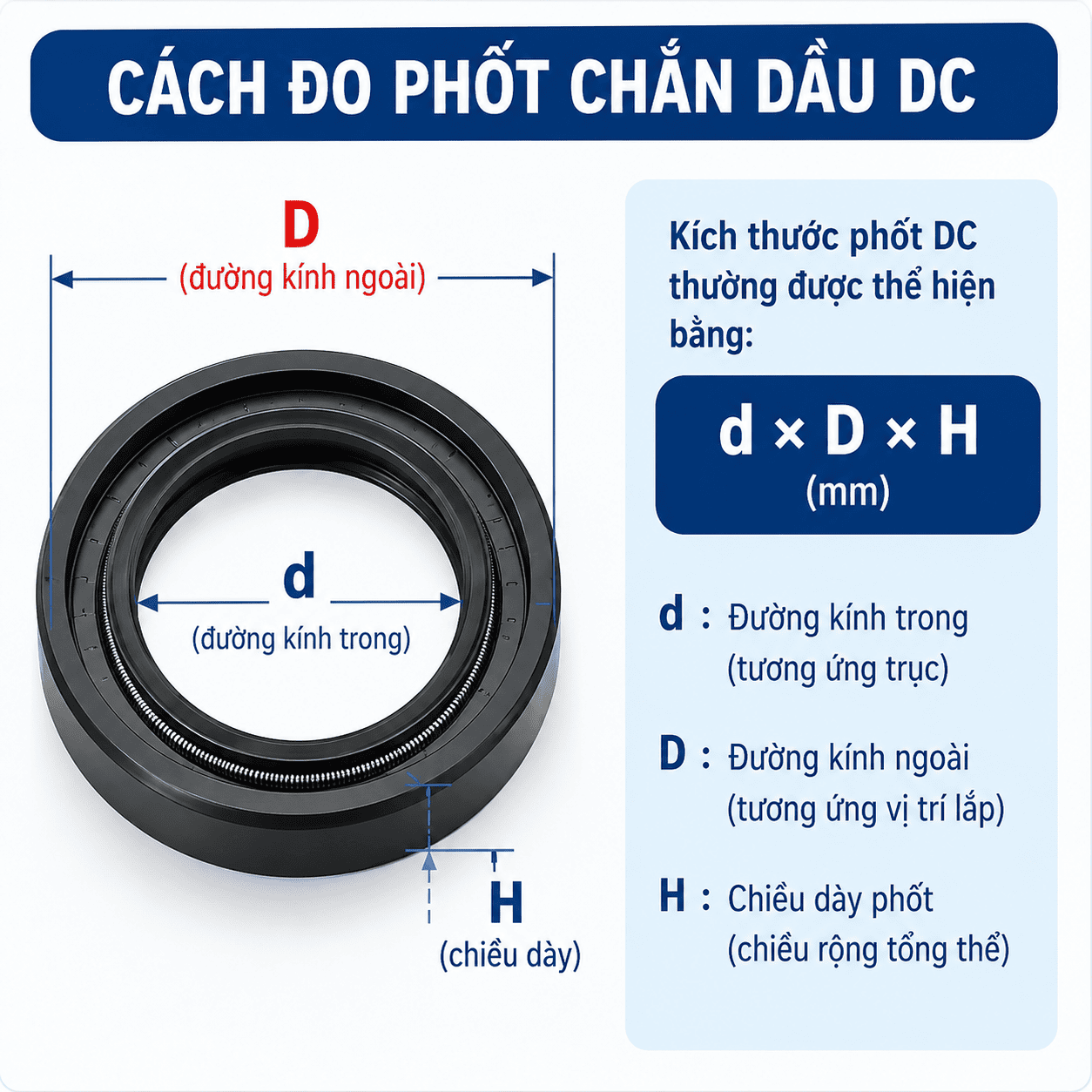

Kích thước phốt chắn dầu DC được xác định như thế nào?
Kích thước phốt chắn dầu DC thường được thể hiện dưới dạng:
d × D × H (mm)
Trong đó:
- d – đường kính trong: tương ứng với đường kính trục.
- D – đường kính ngoài: tương ứng với đường kính vị trí lắp phốt.
- H – chiều dày phốt: chiều rộng tổng thể của phốt.
Ví dụ:
DC 35 × 55 × 10 mm
Có nghĩa là:
- Đường kính trong: 35 mm
- Đường kính ngoài: 55 mm
- Chiều dày: 10 mm
Khi phốt cũ không còn nhìn rõ mã hoặc thông số, có thể tháo phốt ra và đo trực tiếp ba kích thước đường kính trong × đường kính ngoài × chiều dày bằng thước cặp.
Mua phốt chắn dầu DC 2 lò xo theo kích thước
Phốt chắn dầu DC có nhiều quy cách khác nhau, từ các kích thước nhỏ đến những size sử dụng cho máy móc và thiết bị công nghiệp.
Để kiểm tra nhanh loại phù hợp, khách hàng có thể cung cấp:
Kích thước: d × D × H
Số lượng: số cái cần mua
Vật liệu: NBR / FKM nếu có yêu cầu
Ứng dụng: loại máy hoặc vị trí đang sử dụng
Hình ảnh: chụp phốt cũ nếu không xác định được mã
Nếu chưa xác định được chủng loại, nên gửi thêm hình ảnh phốt cũ, kích thước và vị trí sử dụng qua Zalo 0943.88.1717 để đối chiếu.
Việc cung cấp đầy đủ thông tin giúp đối chiếu phốt chắn dầu DC 2 lò xo nhanh hơn, hạn chế chọn nhầm kích thước hoặc vật liệu.
Phốt DC 2 lò xo khác gì phốt dầu thông thường?
Ưu điểm đáng chú ý của phốt DC 2 lò xo nằm ở khả năng làm kín hai phía.
Với phốt dầu thông thường, môi làm kín chính thường tập trung vào việc giữ dầu hoặc mỡ bôi trơn ở một phía. Trong khi đó, phốt DC có hai môi làm kín được hỗ trợ bởi hai lò xo riêng biệt.
Thiết kế này phù hợp với các vị trí cần:
- Làm kín giữa hai môi trường khác nhau.
- Hạn chế dầu hoặc mỡ rò rỉ qua trục.
- Hạn chế môi chất từ phía đối diện xâm nhập.
- Tăng khả năng làm kín tại một số vị trí trục quay có yêu cầu đặc biệt.
Tuy nhiên, việc lựa chọn DC hay một loại phốt khác cần căn cứ vào kết cấu máy, tốc độ trục, nhiệt độ, áp suất và môi chất tiếp xúc.
Một số lưu ý khi lắp phốt chắn dầu DC
Để phốt hoạt động ổn định, cần chú ý tình trạng bề mặt trục và vị trí lắp phốt.
Trục không nên có vết xước sâu tại vị trí môi phốt tiếp xúc. Khi lắp cần tránh làm cong khung phốt hoặc gây tổn thương môi làm kín. Đồng thời phải xác định đúng hướng lắp theo yêu cầu làm kín của thiết bị.
Đối với phốt DC 2 lò xo, cần đặc biệt lưu ý hai phía làm kín và môi chất ở từng phía trước khi lắp.

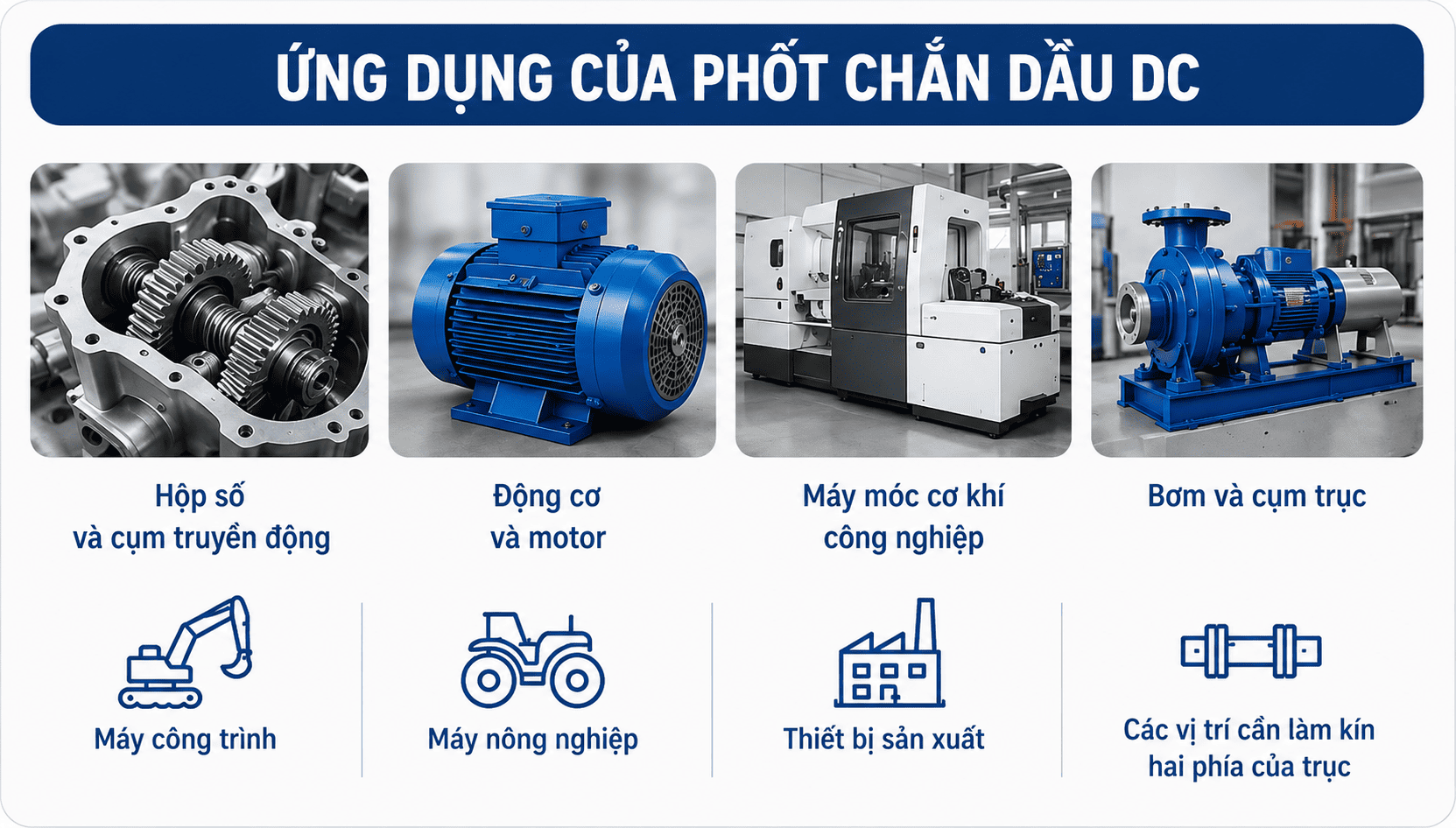

Ứng dụng của phốt chắn dầu DC
Phốt chắn dầu DC 2 lò xo có thể được sử dụng trong nhiều hệ thống máy móc có trục quay, chẳng hạn:
- Hộp số và cụm truyền động.
- Động cơ và motor.
- Máy móc cơ khí công nghiệp.
- Thiết bị sản xuất.
- Một số loại bơm và cụm trục.
- Máy công trình.
- Máy nông nghiệp.
- Các vị trí cần làm kín hai phía của trục.
Ứng dụng thực tế phụ thuộc vào kích thước, vật liệu và điều kiện làm việc của từng thiết bị.
Bảng kích thước phốt chắn dầu DC
Phốt chắn dầu DC được sản xuất với nhiều kích thước để phù hợp với các đường kính trục và vị trí lắp đặt khác nhau.
Lưu ý: Kích thước phốt DC trên thị trường khá đa dạng và có thể khác nhau tùy hãng sản xuất. Khách hàng cần size cụ thể nên gửi kích thước d × D × H và số lượng cần mua qua Zalo 0943.88.1717 để kiểm tra hàng nhanh và chính xác hơn.
