Phốt Áp TCN – Phớt Chịu Áp Cao Cho Bơm Thủy Lực

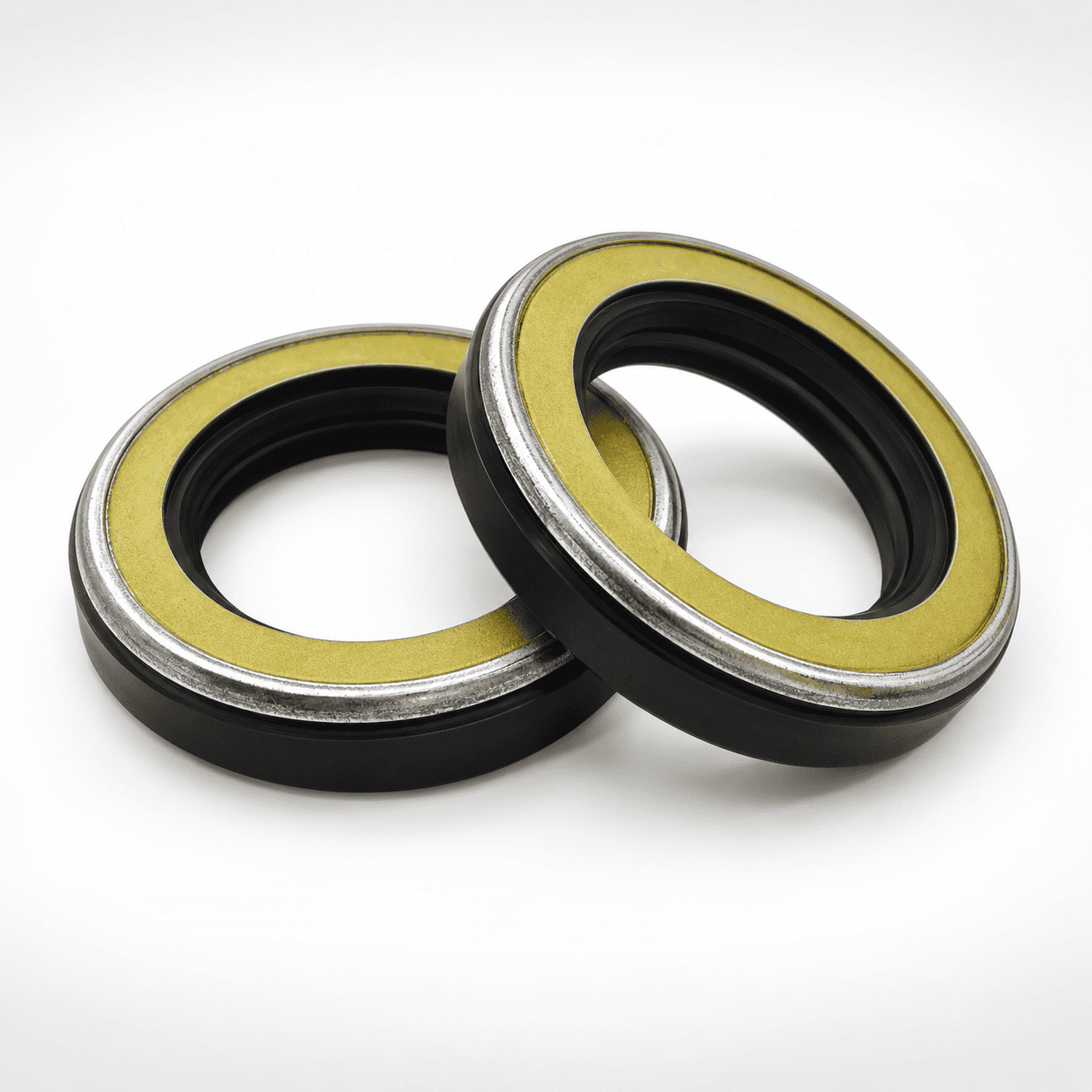

Phốt áp TCN là dòng phớt chặn dầu được thiết kế cho trục quay làm việc trong môi trường có áp suất. Sản phẩm thường được lắp tại bơm thủy lực, mô tơ thủy lực và cụm truyền động của máy công trình nhằm hạn chế dầu rò rỉ dọc theo trục.
So với phốt chắn dầu TC thông dụng, phốt TCN có kết cấu cứng vững hơn và phần môi làm kín được thiết kế phù hợp với điều kiện có áp. Trên thị trường, sản phẩm còn được gọi là phớt áp lực TCN, phốt chịu áp cao, phốt bơm thủy lực hoặc high pressure oil seal TCN.
Phốt áp TCN là gì?
Phốt TCN là loại phốt làm kín trục quay có khung kim loại gia cường và môi cao su tiếp xúc với bề mặt trục. Chức năng chính của phốt là giữ dầu bên trong cụm máy, đồng thời hạn chế bụi bẩn và tạp chất xâm nhập từ bên ngoài.

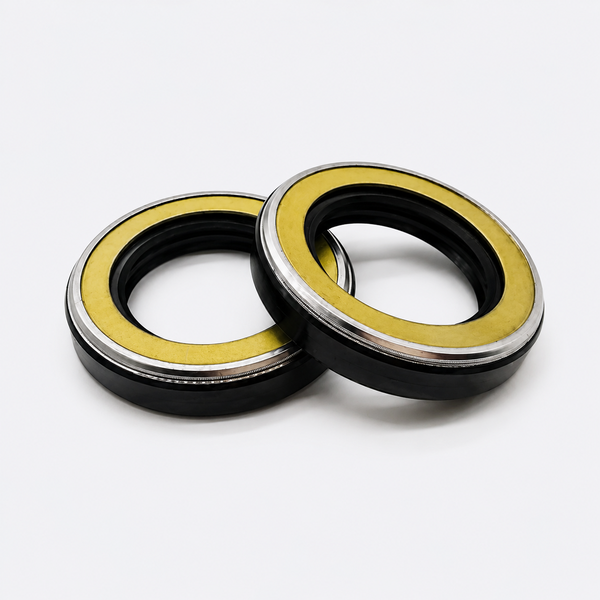

Dòng TCN thường xuất hiện trong các bơm và mô tơ thủy lực của máy xúc, máy đào, xe nâng, thiết bị cơ giới và máy công nghiệp. Nhiều sản phẩm được nhận biết bằng mã bắt đầu bằng AP, kết hợp với kích thước đường kính trong, đường kính ngoài và chiều dày.
Các nhà cung cấp quốc tế cũng phân loại TCN là phốt trục quay chịu áp, dùng phổ biến cho bơm và mô tơ thủy lực. Tuy nhiên, khả năng chịu áp cụ thể phụ thuộc vào hãng sản xuất, kích thước, vật liệu và điều kiện vận hành.
Phốt TCN còn được gọi là gì?
Trên thị trường, phốt TCN được gọi bằng nhiều tên khác nhau tùy theo thói quen tìm kiếm và vị trí lắp đặt. Các tên thường gặp gồm phốt áp lực TCN, phớt chịu áp TCN, phốt chặn dầu cao áp, phốt bơm thủy lực, phớt trục bơm thủy lực và phốt mô tơ thủy lực.

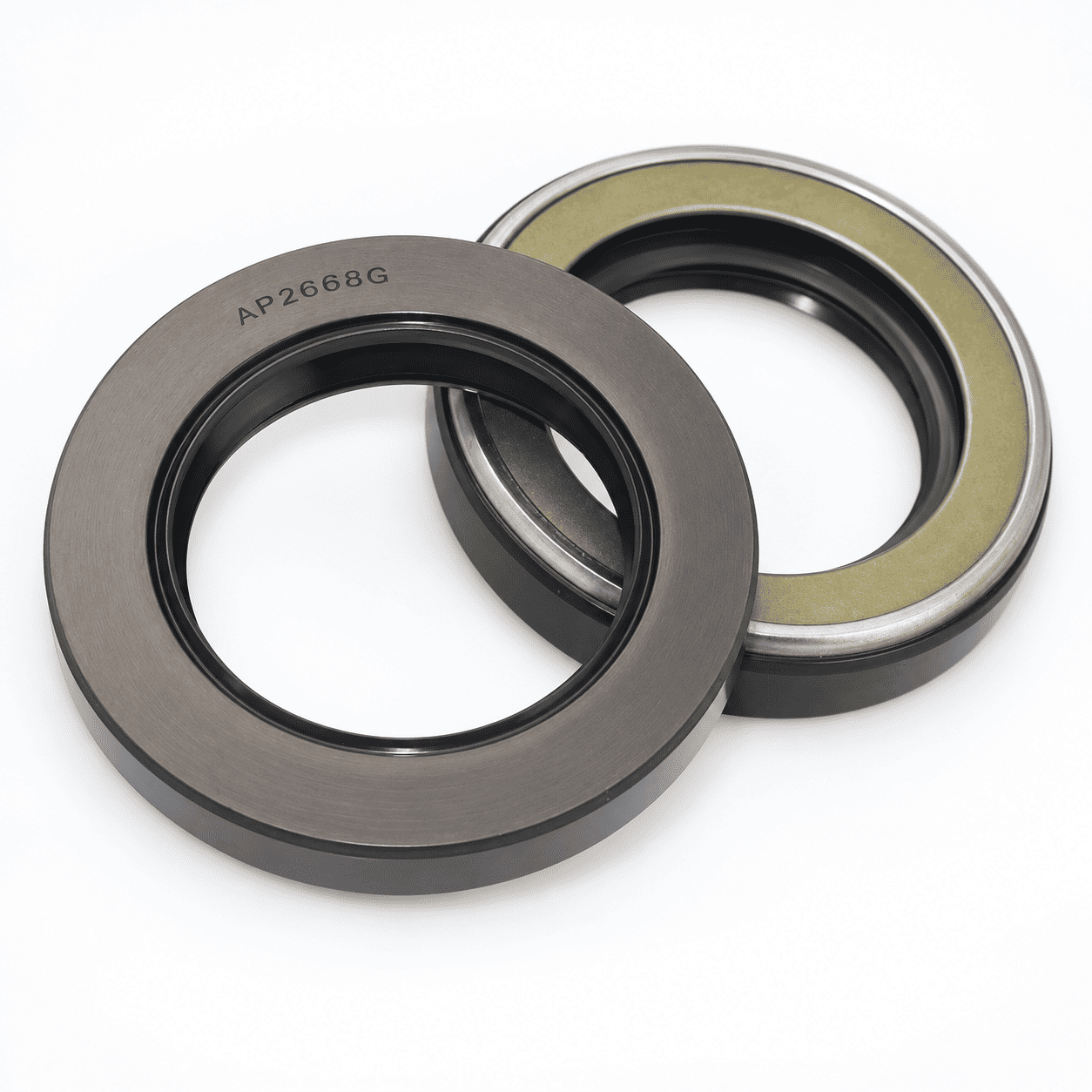

Ngoài ra, khách hàng còn tìm sản phẩm bằng các cụm từ như phốt NOK TCN, phốt AP hoặc tên tiếng Anh TCN high pressure oil seal. Khi cần thay thế, người mua thường tra cứu trực tiếp theo mã AP hoặc kích thước d × D × B, chẳng hạn AP2668-G4 – 45×68×12.
Do những phốt có cùng kích thước vẫn có thể khác mã, vật liệu hoặc cấu tạo môi làm kín, khách hàng nên cung cấp đầy đủ mã trên phốt cũ, kích thước và hình ảnh hai mặt để được kiểm tra chính xác.

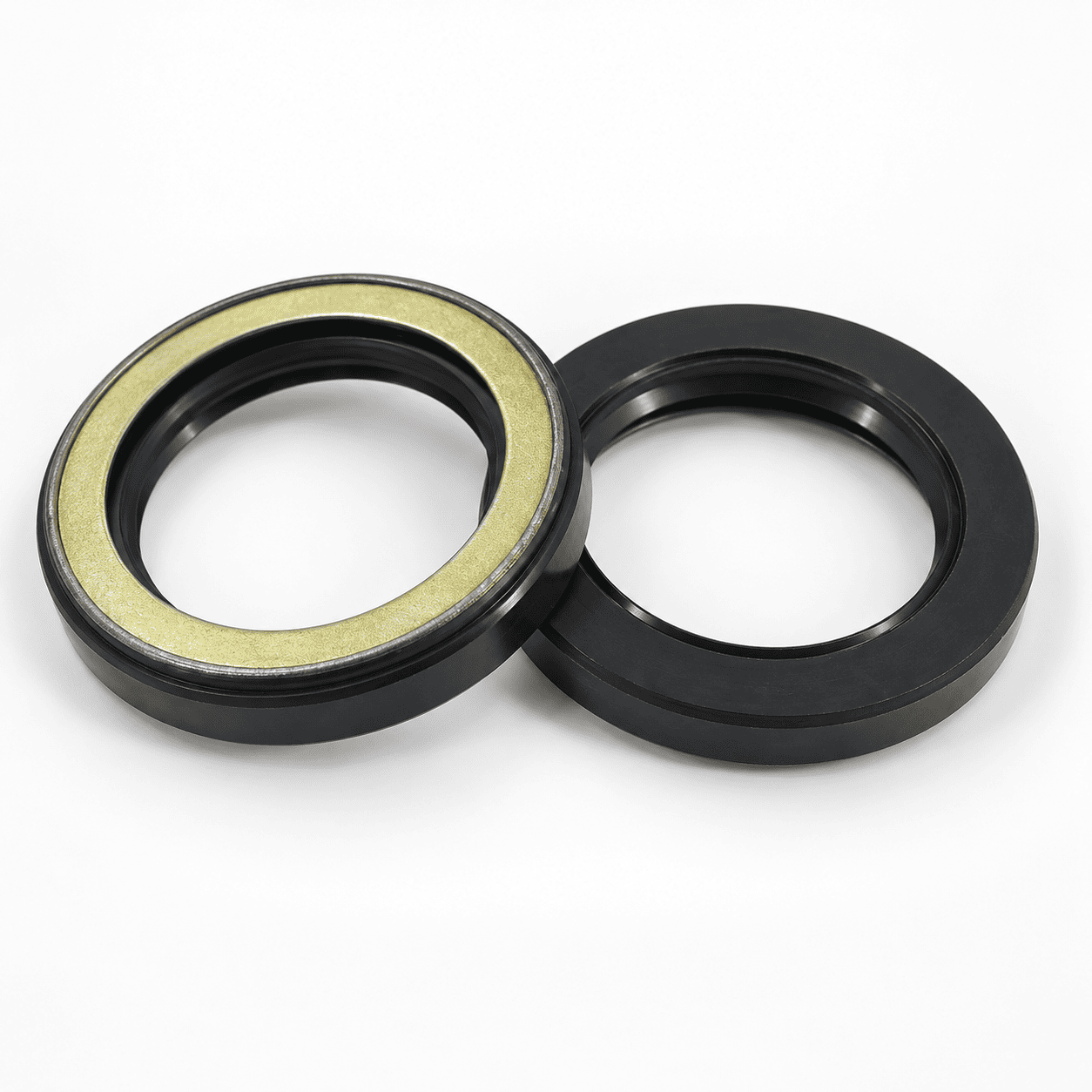

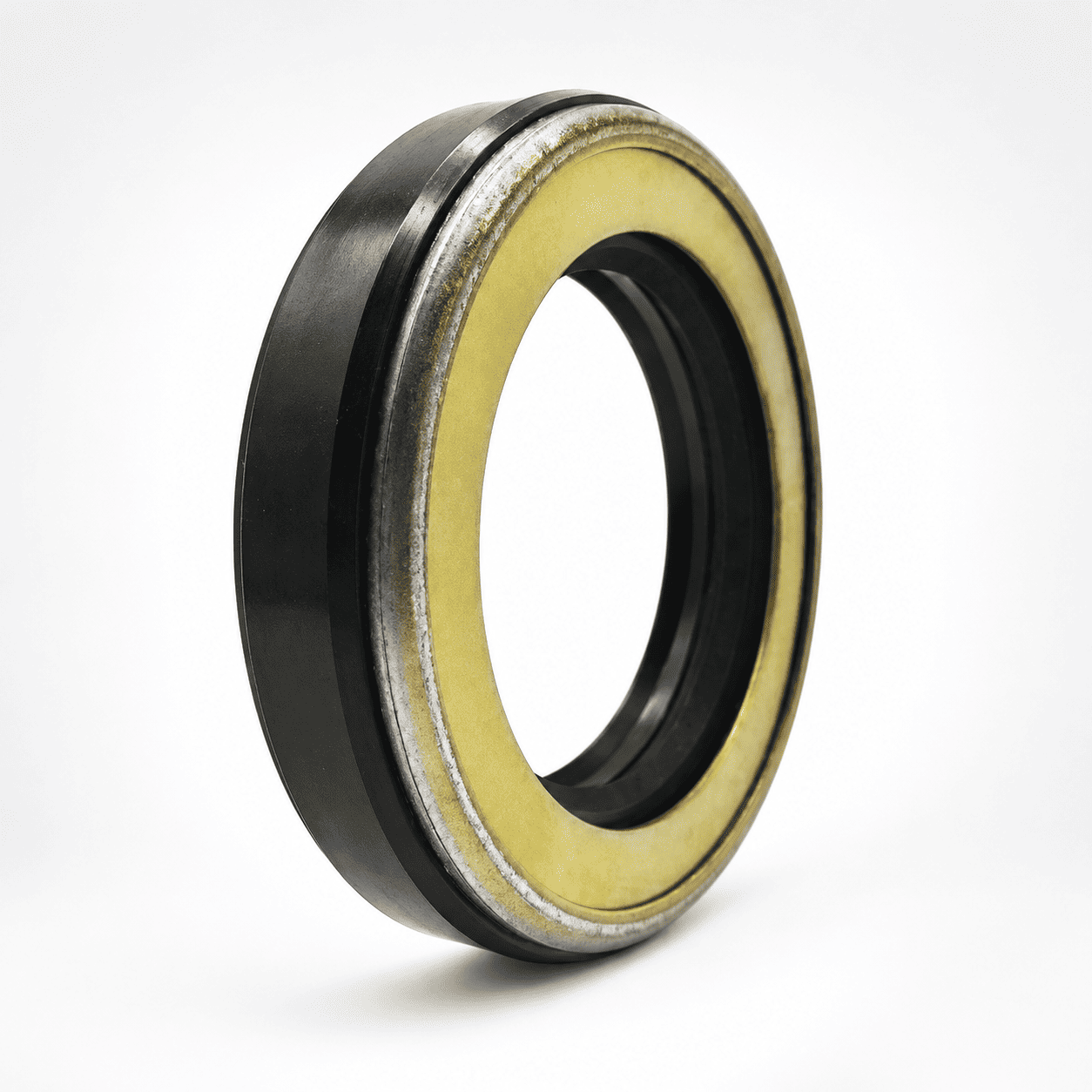

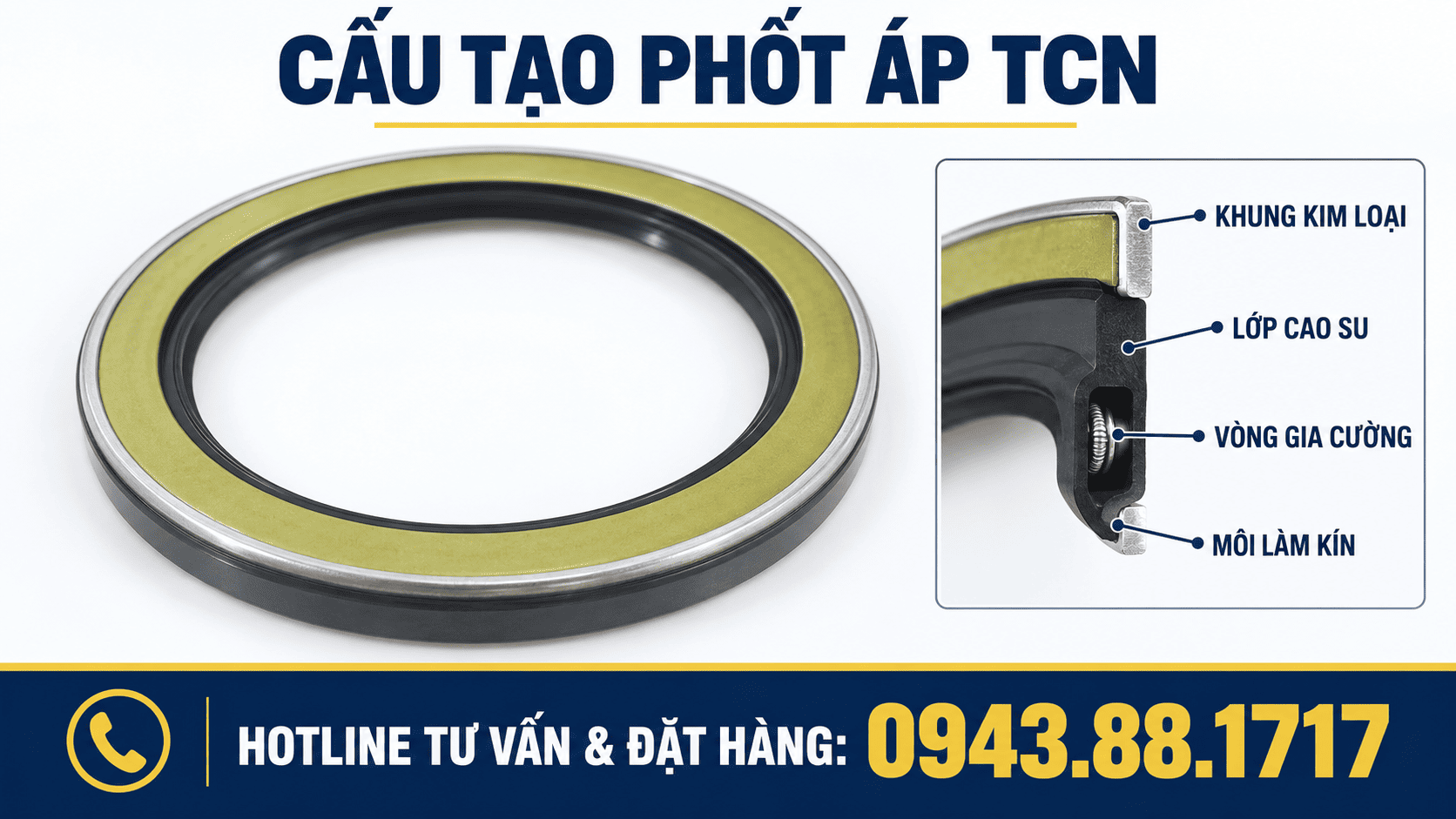

Cấu tạo phốt áp TCN
Phốt áp TCN có kết cấu chắc chắn, được thiết kế để làm kín trục quay trong bơm và mô tơ thủy lực có áp suất. Sản phẩm thường gồm khung kim loại, thân cao su, môi làm kín và chi tiết gia cường.

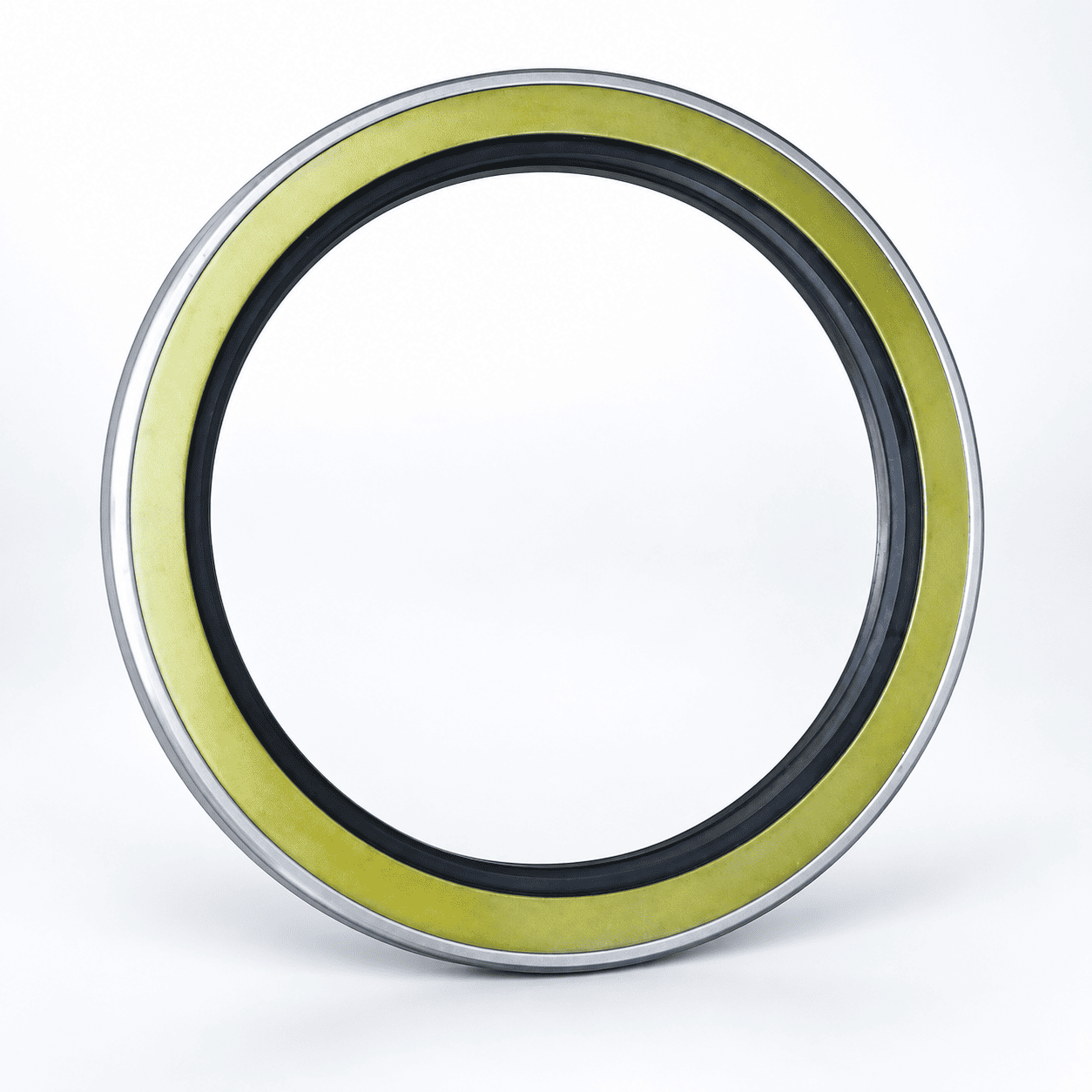

Khung kim loại chịu lực
Khung kim loại tạo độ cứng vững cho phốt, giúp sản phẩm giữ đúng hình dạng và hạn chế biến dạng dưới tác động của áp suất. Đây là điểm quan trọng giúp phớt chịu áp TCN hoạt động ổn định hơn tại các cụm bơm thủy lực.
Môi làm kín trục
Môi phốt tiếp xúc trực tiếp với bề mặt trục quay, tạo vùng làm kín để hạn chế dầu thủy lực rò rỉ ra ngoài. Thiết kế môi phù hợp giúp duy trì khả năng làm kín và giảm ma sát trong quá trình thiết bị vận hành.
Thân cao su đàn hồi
Phần cao su được liên kết với khung kim loại, vừa tạo độ kín tại vị trí lắp vừa giúp phốt thích nghi với những sai lệch nhỏ của trục. Vật liệu thường gặp là NBR; một số mã có thể sử dụng FKM tùy theo nhiệt độ và môi chất làm việc.
Lò xo và chi tiết gia cường
Tùy từng mã AP và nhà sản xuất, phốt bơm thủy lực TCN có thể được trang bị lò xo ép môi hoặc khung phụ gia cường. Các chi tiết này giúp duy trì lực tiếp xúc của môi phốt, đồng thời hạn chế môi làm kín bị biến dạng khi chịu áp suất.
Nhờ kết cấu được gia cường, phốt chặn dầu cao áp TCN phù hợp lắp tại bơm, mô tơ thủy lực và nhiều thiết bị công trình. Khi chọn mua, khách hàng nên đối chiếu đầy đủ mã AP, kích thước d × D × B, vật liệu và điều kiện vận hành, không nên thay thế chỉ dựa trên hình dáng bên ngoài.
Vật liệu phốt áp TCN
Vật liệu ảnh hưởng trực tiếp đến khả năng chịu dầu, chịu nhiệt và tuổi thọ của phốt áp TCN. Hai loại cao su thường gặp trên thị trường là NBR và FKM/Viton. Khách hàng cần lựa chọn theo dầu thủy lực, nhiệt độ và điều kiện vận hành thực tế.
Phốt áp TCN cao su NBR
NBR có khả năng chịu dầu khoáng, chống mài mòn và độ đàn hồi tương đối tốt. Đây là vật liệu phổ biến trên phốt bơm thủy lực TCN và phốt mô tơ thủy lực làm việc trong điều kiện nhiệt độ thông thường.
Phốt TCN NBR có giá hợp lý, phù hợp với nhiều loại máy công trình và thiết bị thủy lực. Tuy nhiên, sản phẩm cần được sử dụng đúng giới hạn nhiệt độ, áp suất và tốc độ do nhà sản xuất quy định.
Phốt áp TCN cao su FKM/Viton
FKM, thường được biết đến với tên thương mại Viton, có khả năng chịu nhiệt và kháng nhiều loại dầu, nhiên liệu, hóa chất tốt hơn NBR. Phốt chịu áp TCN FKM phù hợp với môi trường nhiệt độ cao hoặc điều kiện mà cao su NBR không đáp ứng được.
Do đặc tính vật liệu cao hơn, giá phốt TCN FKM/Viton thường cao hơn dòng NBR. Không phải mọi kích thước hoặc mã AP đều có sẵn cả hai lựa chọn vật liệu.
Nên chọn phốt TCN NBR hay FKM?
NBR phù hợp với các ứng dụng thủy lực thông dụng và yêu cầu tối ưu chi phí. FKM nên được cân nhắc khi phốt làm việc ở nhiệt độ cao hoặc tiếp xúc với loại dầu, nhiên liệu và hóa chất đặc biệt.
Không nên xác định vật liệu phớt chặn dầu cao áp chỉ dựa vào màu sắc. Khi đặt hàng, khách hàng cần cung cấp mã AP, kích thước d × D × B, loại dầu, nhiệt độ và vị trí lắp đặt để lựa chọn phốt áp TCN phù hợp.
Phốt TCN được dùng ở đâu?
Phốt áp TCN được thiết kế để làm kín trục quay tại những vị trí có dầu và áp suất. Sản phẩm thường được lắp trong bơm thủy lực, mô tơ thủy lực và các cụm truyền động của máy công trình nhằm hạn chế dầu rò rỉ dọc theo trục.
Các ứng dụng phổ biến của phốt TCN gồm:
- Bơm và mô tơ thủy lực
- Máy xúc, máy đào và máy ủi
- Xe nâng hàng
- Máy khoan và thiết bị thi công
- Máy ép thủy lực
- Máy nông nghiệp
- Máy công nghiệp có trục quay chịu áp
- Thiết bị tàu thủy và xe cơ giới hạng nặng
Trong thực tế, khách hàng còn gọi sản phẩm theo vị trí sử dụng như phốt bơm thủy lực, phốt mô tơ thủy lực, phớt máy xúc hoặc phốt chặn dầu cao áp. TCN cùng với TCV và TCZ là những dạng phốt chịu áp thường gặp trong hệ thống thủy lực và thiết bị công trình.
Dấu hiệu cần thay phốt bơm thủy lực TCN
Nên kiểm tra hoặc thay phốt khi xuất hiện các dấu hiệu:
- Dầu rò rỉ quanh đầu trục bơm hoặc mô tơ
- Mép phốt bị chai cứng, nứt hoặc biến dạng
- Môi phốt bị mòn không đều
- Khung kim loại bị móp hoặc gỉ
- Trục có vết xước tại vùng tiếp xúc
- Phốt bị đẩy hoặc lệch khỏi vị trí lắp
- Thiết bị vừa tháo sửa nhưng phốt cũ không còn bảo đảm
Nếu phốt mới thay vẫn nhanh rò dầu, cần kiểm tra thêm độ đảo của trục, bề mặt trục, lỗ lắp, áp suất hồi và phương pháp lắp đặt.
Lưu ý khi lắp phốt TCN
Trước khi lắp cần vệ sinh sạch trục và lỗ lắp, kiểm tra ba via, vết xước và độ mòn tại vùng tiếp xúc. Bôi một lớp dầu phù hợp lên môi phốt, sử dụng dụng cụ ép phẳng và tác động lực đều quanh chu vi.
Không dùng vật sắc cạy trực tiếp vào môi cao su. Không đóng lệch một bên vì có thể làm cong khung kim loại hoặc khiến phốt lắp không đồng tâm.

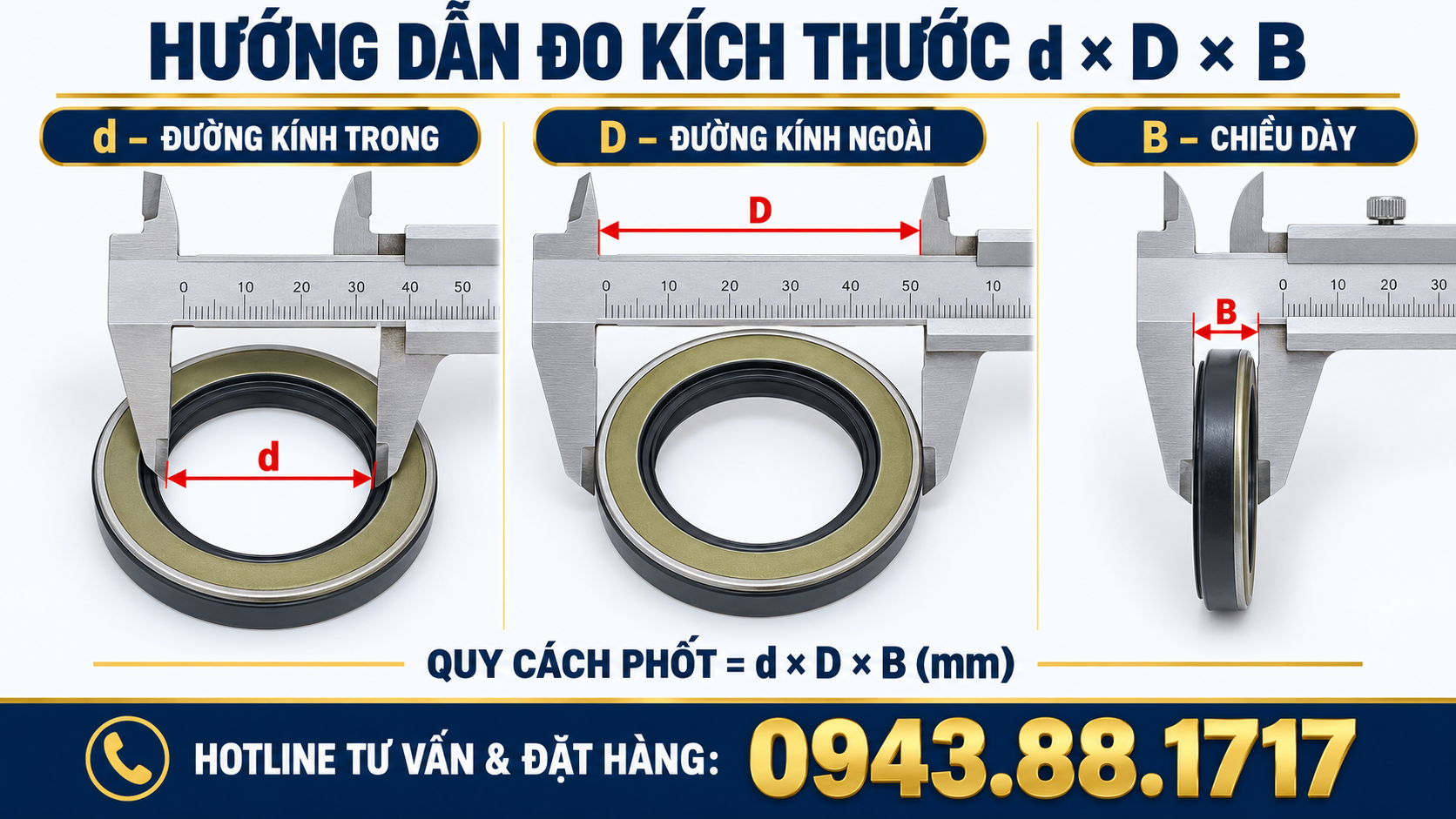

Cách đọc và đo kích thước phốt TCN
Kích thước phốt áp TCN thường được ghi theo thứ tự d × D × B, đơn vị tính là milimét (mm). Ba thông số này tương ứng với đường kính trục, đường kính lỗ lắp và chiều dày của phốt.
- d: đường kính trong của phốt, tương ứng với đường kính trục.
- D: đường kính ngoài của phốt, tương ứng với đường kính lỗ lắp trên vỏ bơm hoặc mô tơ.
- B: chiều dày tổng thể của phốt.
Ví dụ, phốt TCN có kích thước 60×82×12 được hiểu là:
- Đường kính trong d = 60 mm
- Đường kính ngoài D = 82 mm
- Chiều dày B = 12 mm
Khi đặt mua, khách hàng nên cung cấp cả kích thước và mã được in trên phốt, chẳng hạn AP3222-B6 – 60×82×12. Các phốt cùng kích thước vẫn có thể khác nhau về mã, vật liệu hoặc thiết kế môi làm kín nên không phải lúc nào cũng thay thế trực tiếp được cho nhau.
Cách đo phốt TCN khi mã bị mờ
Nếu mã trên phốt cũ không còn đọc được, khách hàng có thể dùng thước cặp để xác định kích thước theo ba bước sau:
Bước 1: Đo đường kính trong d
Đặt mỏ đo trong của thước cặp vào lỗ giữa phốt, mở thước đến khi hai mỏ tiếp xúc nhẹ với hai mép đối diện. Giữ thước đi qua tâm và không ép vào môi cao su để tránh làm sai số đo.
Kết quả thu được là đường kính trong d, thường được đối chiếu với đường kính thực tế của trục.
Bước 2: Đo đường kính ngoài D
Dùng mỏ đo ngoài kẹp vào hai điểm đối diện trên phần ngoài cùng của phốt. Giữ thước vuông góc với sản phẩm và xoay nhẹ phốt để kiểm tra tại nhiều vị trí.
Kết quả lớn nhất, ổn định nhất là đường kính ngoài D, tương ứng với lỗ lắp phốt trên vỏ máy.
Bước 3: Đo chiều dày B
Đặt phốt nằm ngang, dùng mỏ đo ngoài kẹp từ mặt trước đến mặt sau. Không đo tại phần môi cao su nhô ra nếu đó không phải chiều dày thân phốt.
Kết quả này là chiều dày B của phốt.
Sau khi đo, ghi kích thước theo đúng thứ tự d × D × B. Ví dụ đo được đường kính trong 45 mm, đường kính ngoài 68 mm và chiều dày 12 mm thì quy cách cần tìm là phốt áp TCN 45×68×12.
Mua phốt áp TCN ở đâu uy tín, giá tốt?
Vật Tư Miền Nam cung cấp phốt áp TCN theo mã AP và kích thước d × D × B, đáp ứng nhu cầu sửa chữa, bảo trì bơm thủy lực, mô tơ thủy lực, máy công trình và thiết bị công nghiệp.
Sản phẩm được kiểm tra theo mã và thông số trước khi báo giá, giúp khách hàng hạn chế nhầm kích thước, vật liệu hoặc kết cấu môi làm kín. Vật Tư Miền Nam hỗ trợ đơn hàng bán lẻ, khách sửa chữa, nhà máy và đại lý; nhận giao hàng toàn quốc với mức giá phù hợp theo số lượng.
Để được kiểm tra và báo giá nhanh, khách hàng vui lòng cung cấp:
- Mã đầy đủ in trên phốt cũ
- Kích thước d × D × B

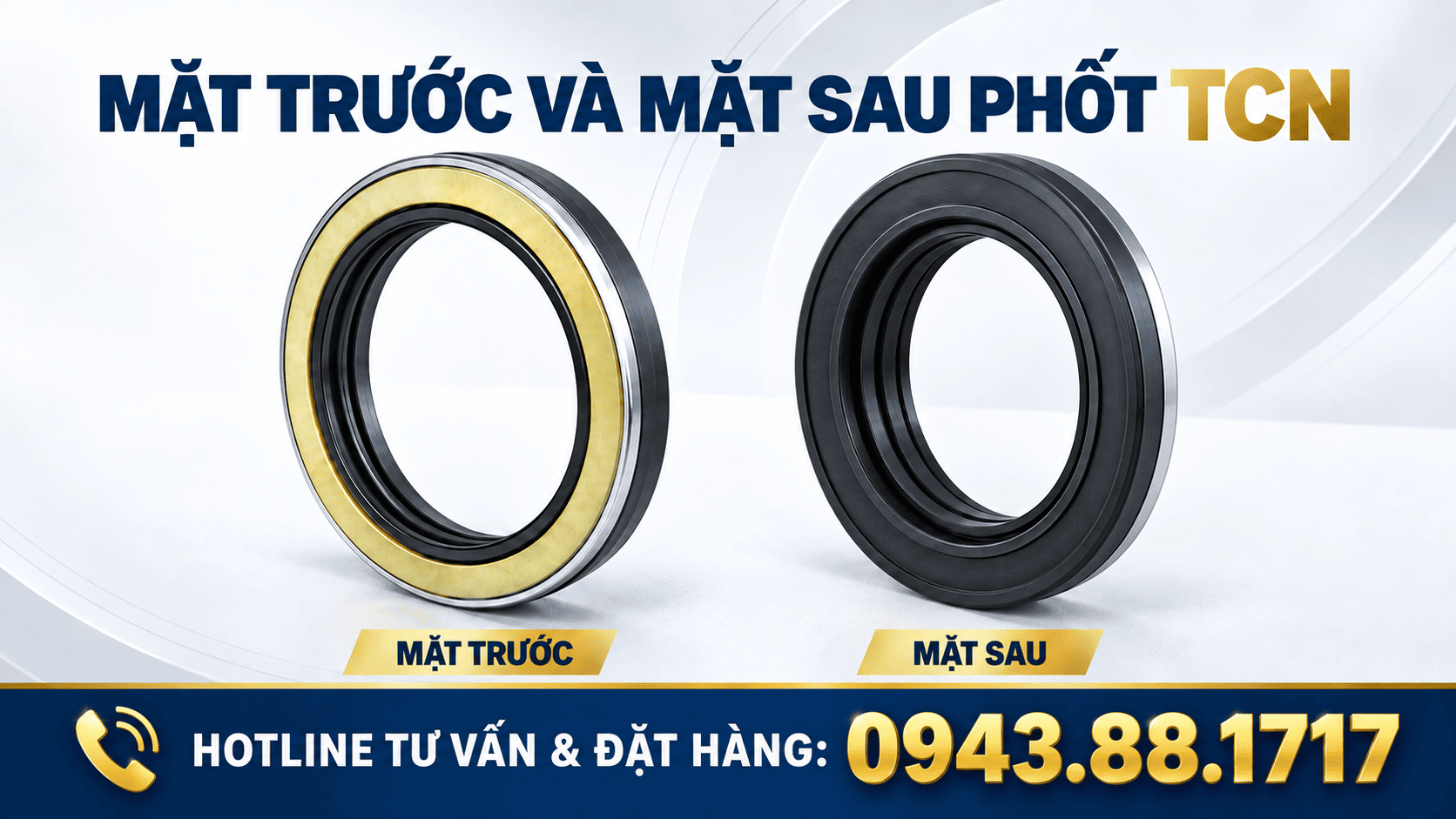

- Hình ảnh rõ mặt trước, mặt sau và cạnh phốt
- Tên bơm, mô tơ hoặc model thiết bị
- Vật liệu cần dùng nếu đã xác định
- Số lượng cần mua
Trường hợp phốt bị mất mã, khách hàng có thể gửi hình ảnh kèm số đo thực tế. Đội ngũ Vật Tư Miền Nam sẽ hỗ trợ đối chiếu quy cách và tư vấn loại phốt bơm thủy lực TCN phù hợp với vị trí lắp đặt.
