Phốt ben thủy lực U+S – Phớt U+S chịu áp, nhiều kích thước
Phốt ben thủy lực U+S là loại phớt làm kín dùng trong xi lanh thủy lực, có nhiệm vụ hạn chế rò rỉ dầu tại khu vực chuyển động của ty ben hoặc piston. Sản phẩm thường có kết cấu gồm vòng làm kín bằng PU kết hợp vòng cao su đàn hồi bên trong, giúp duy trì lực ép lên bề mặt làm kín.
Phốt U+S được sử dụng trong sửa chữa ben thủy lực của máy công trình, xe nâng, máy ép, thiết bị nâng hạ, máy sản xuất và nhiều hệ thống thủy lực công nghiệp.
Vật Tư Miền Nam cung cấp phốt ben U+S theo kích thước d × D × H, hỗ trợ kiểm tra quy cách từ hình ảnh, mã cũ hoặc số đo thực tế.
Hotline/Zalo tư vấn và đặt hàng: 0943.88.1717
Phốt ben thủy lực U+S là gì?
Phốt U+S là một dạng phớt thủy lực tổ hợp, thường gồm:
- Vòng làm kín chính có tiết diện dạng chữ U.
- Vòng cao su đàn hồi đặt trong rãnh của phốt.
- Các môi làm kín tiếp xúc với bề mặt ty ben hoặc thành xi lanh.

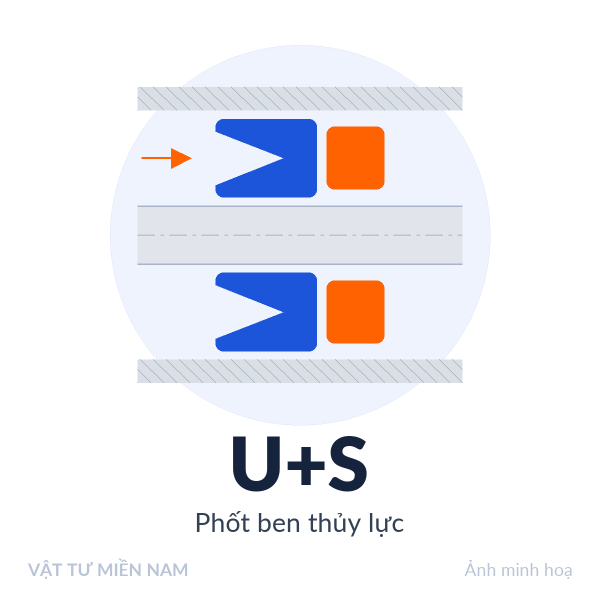

Vòng đàn hồi bên trong tạo lực ép ban đầu, giúp môi phốt duy trì tiếp xúc với bề mặt làm việc. Khi hệ thống có áp suất dầu, môi phốt được ép chặt hơn, từ đó tăng khả năng làm kín.
Trên thị trường, khách hàng còn có thể gọi sản phẩm này bằng những tên như:
- Phốt ben U+S.
- Phớt thủy lực U+S.
- Phốt U S.
- Phốt chữ U có vòng cao su.
- Phớt U có X-ring.
- Phốt ty ben U+S.
- Phốt xi lanh thủy lực U+S.
- Phớt PU kết hợp cao su.

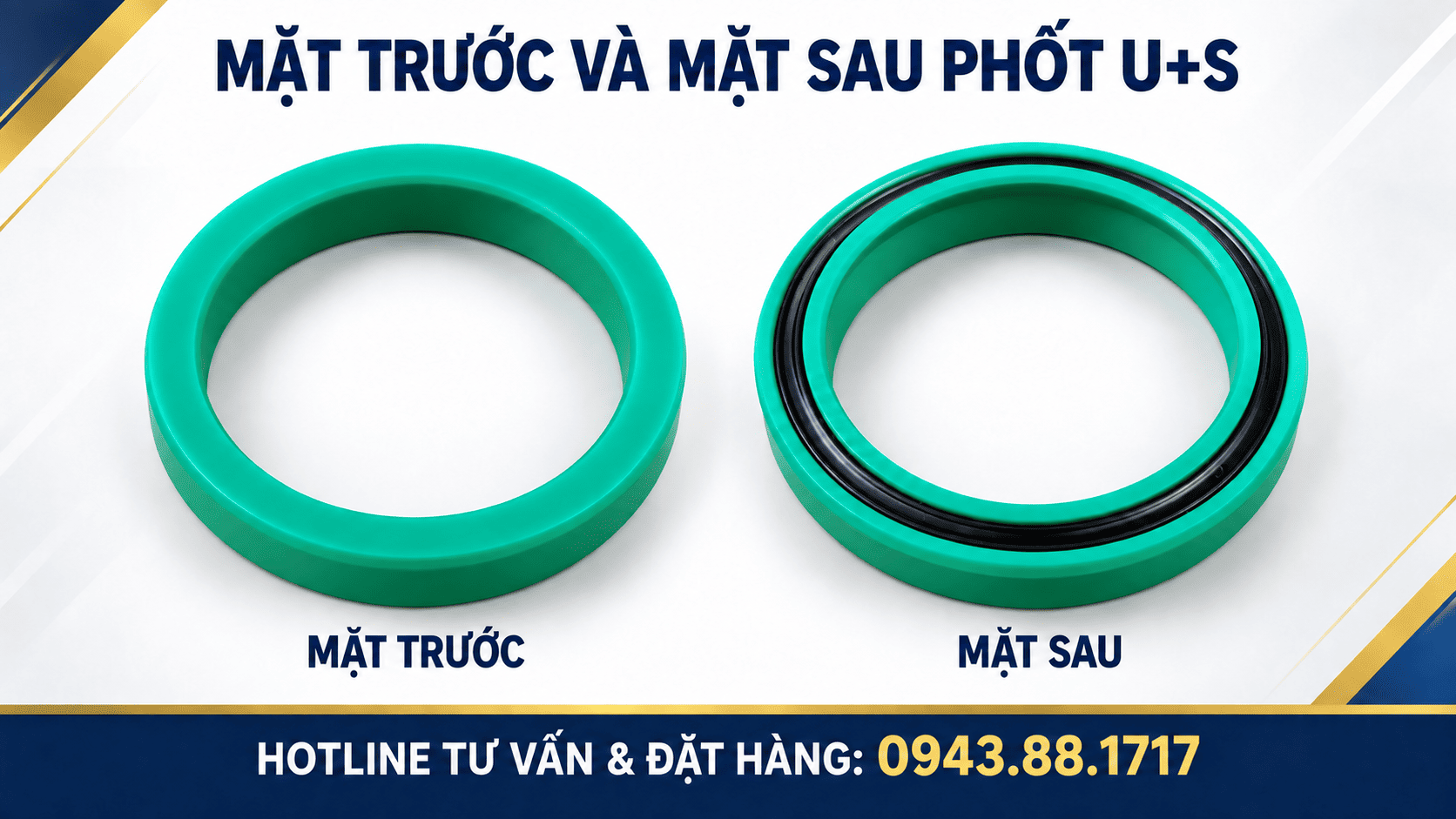

Khi mua hàng, khách nên gửi thêm hình mặt trước, mặt sau và mặt cắt của phốt để tránh nhầm với các loại U-cup hoặc phốt thủy lực có hình dáng gần giống.

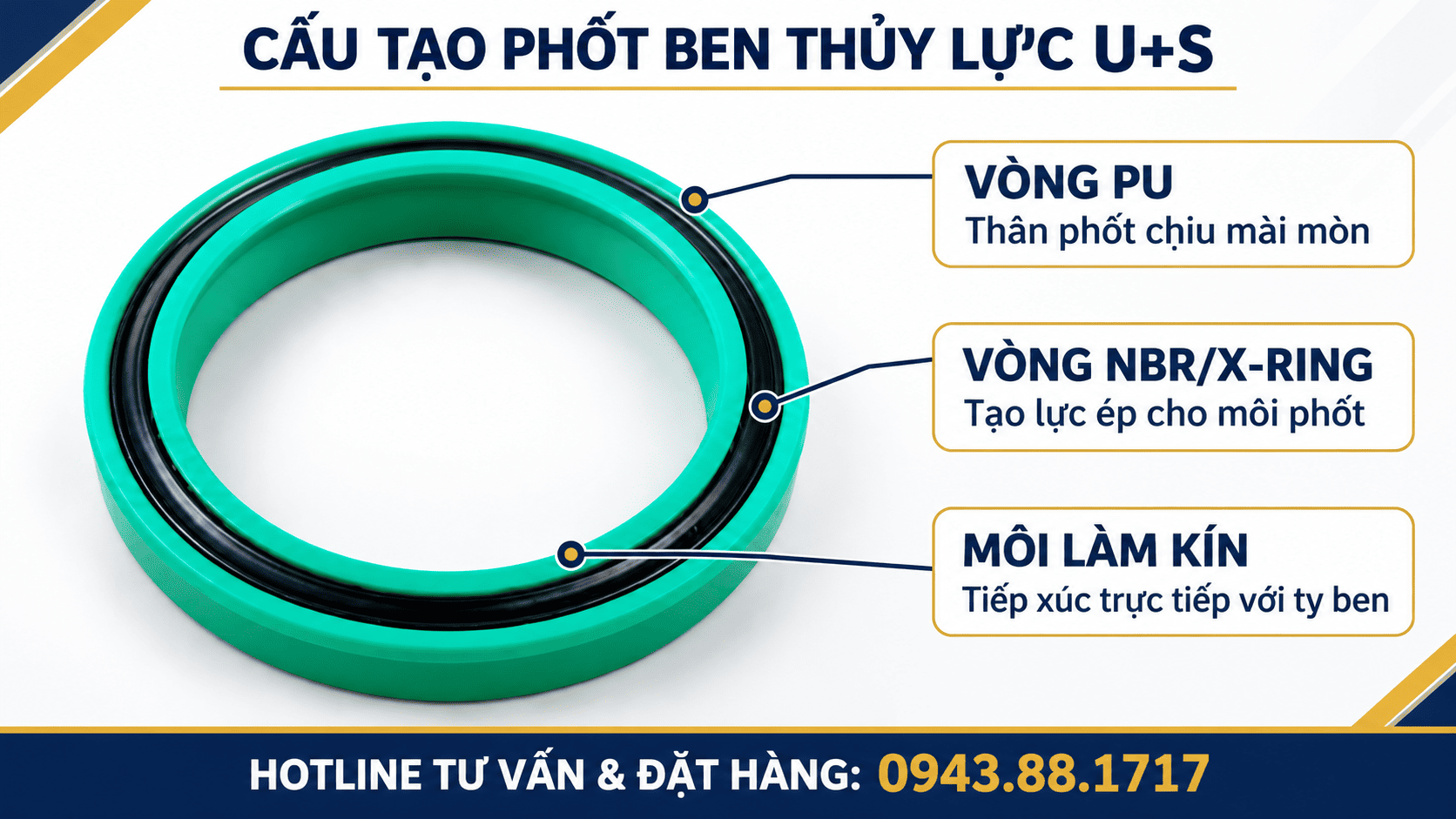

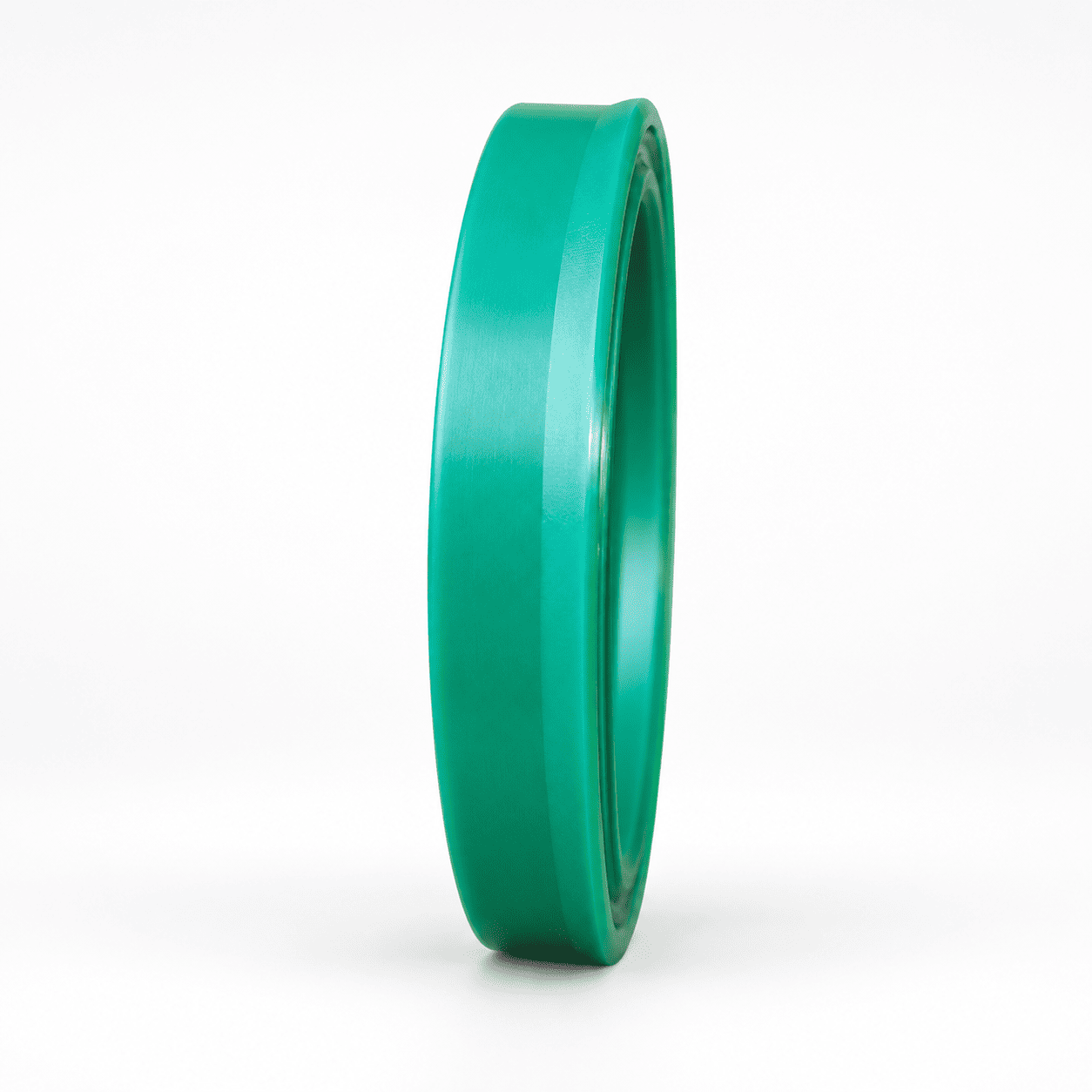

Cấu tạo phốt thủy lực U+S
Cấu tạo phổ biến của phốt U+S gồm hai thành phần chính.
Vòng làm kín bằng PU

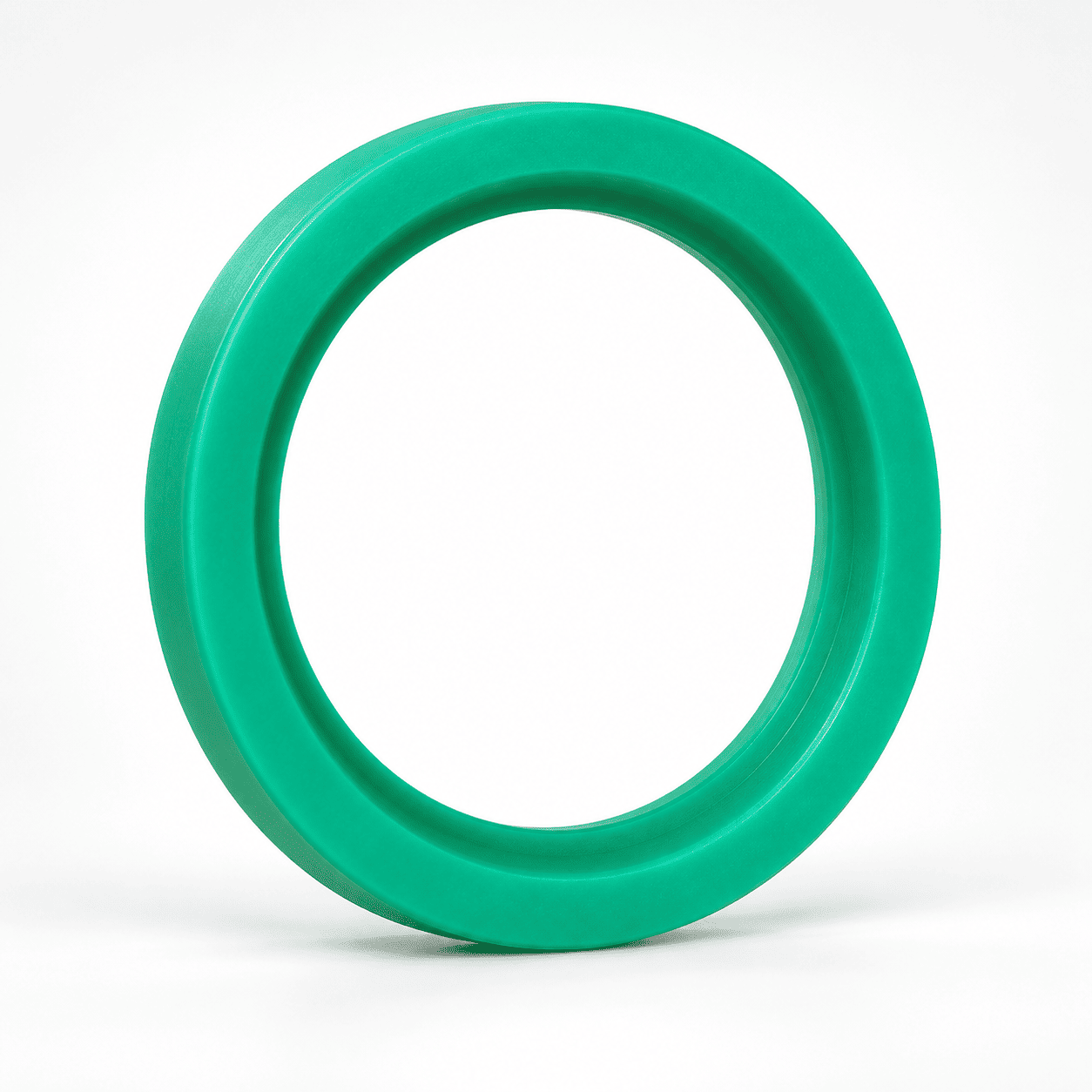

Phần màu xanh bên ngoài thường được sản xuất từ polyurethane – PU. Đây là bộ phận trực tiếp tạo thành môi làm kín và chịu ma sát trong quá trình ty ben hoặc piston chuyển động.
PU được sử dụng phổ biến trong phốt thủy lực nhờ các đặc tính:
- Khả năng chống mài mòn tương đối tốt.
- Độ bền cơ học cao.
- Chịu được tải trọng trong chuyển động tịnh tiến.
- Giữ hình dạng tốt hơn nhiều loại cao su mềm.
- Phù hợp với nhiều hệ thống sử dụng dầu thủy lực.
Vòng cao su NBR hoặc X-ring

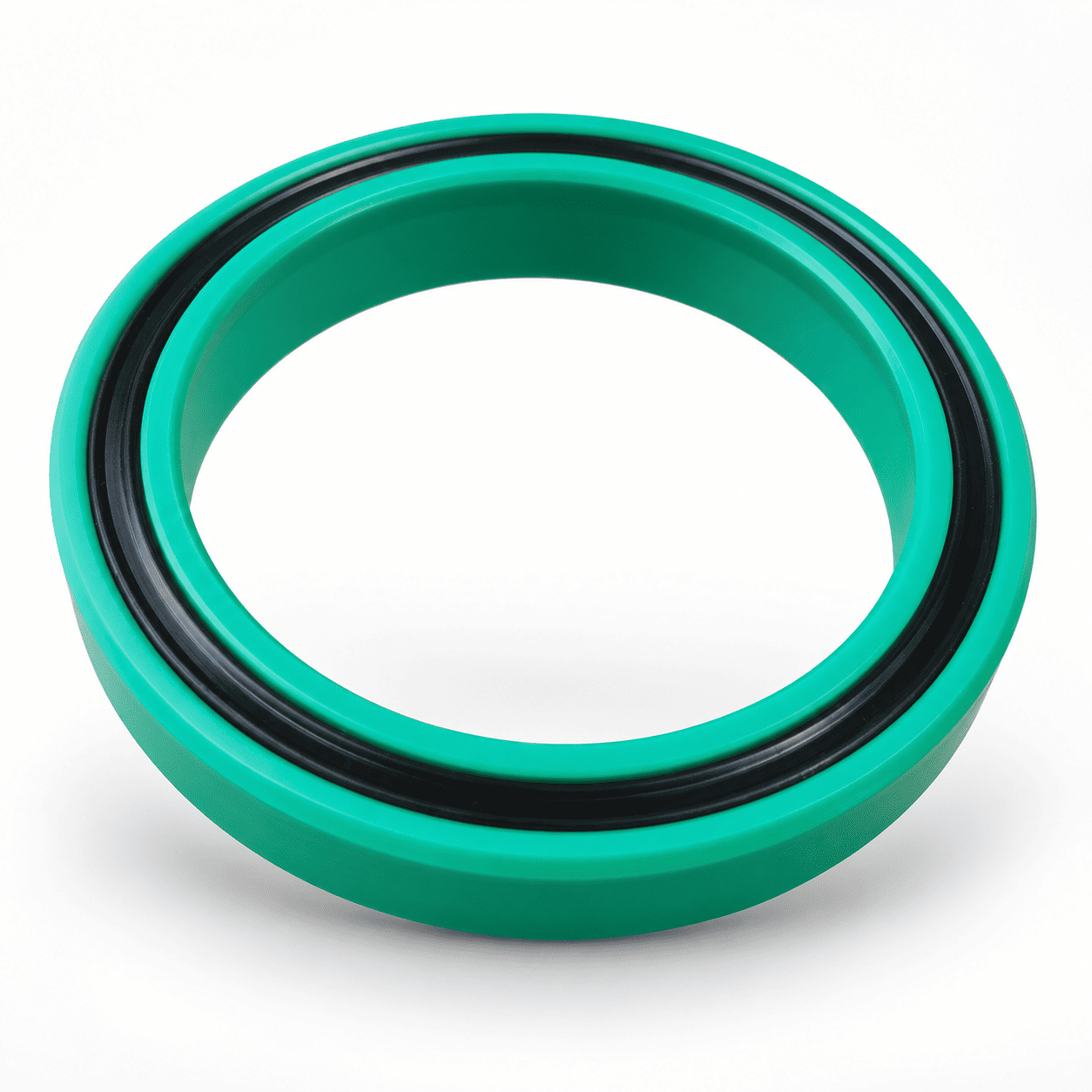

Vòng cao su màu đen được lắp bên trong rãnh của vòng PU, có tác dụng tạo lực đàn hồi và hỗ trợ ép môi phốt vào bề mặt làm kín.
Bộ phận này có thể được gọi là:
- Vòng NBR.
- X-ring.
- Quad-ring.
- Vòng cao su trợ lực.
- Vòng tạo áp cho phốt.
Cấu tạo thực tế có thể thay đổi tùy nhà sản xuất và từng quy cách. Vì vậy, khi thay phốt cũ, cần đối chiếu đầy đủ kích thước và hình dạng mặt cắt.
Công dụng của phốt ben U+S
Phốt U+S thực hiện các nhiệm vụ chính sau:
- Hạn chế dầu thủy lực rò rỉ qua khe hở giữa các chi tiết.
- Duy trì áp suất làm việc trong khoang xi lanh.
- Hỗ trợ xi lanh vận hành ổn định khi chuyển động qua lại.
- Giảm nguy cơ mất áp, tụt ben hoặc giảm lực đẩy.
- Bảo vệ các bộ phận liên quan khỏi tình trạng thiếu dầu bôi trơn.
- Góp phần kéo dài thời gian sử dụng của xi lanh thủy lực.
Phốt U+S cần được lắp đúng chiều và đúng vị trí. Nếu môi phốt quay sai hướng áp suất, khả năng làm kín có thể giảm đáng kể.

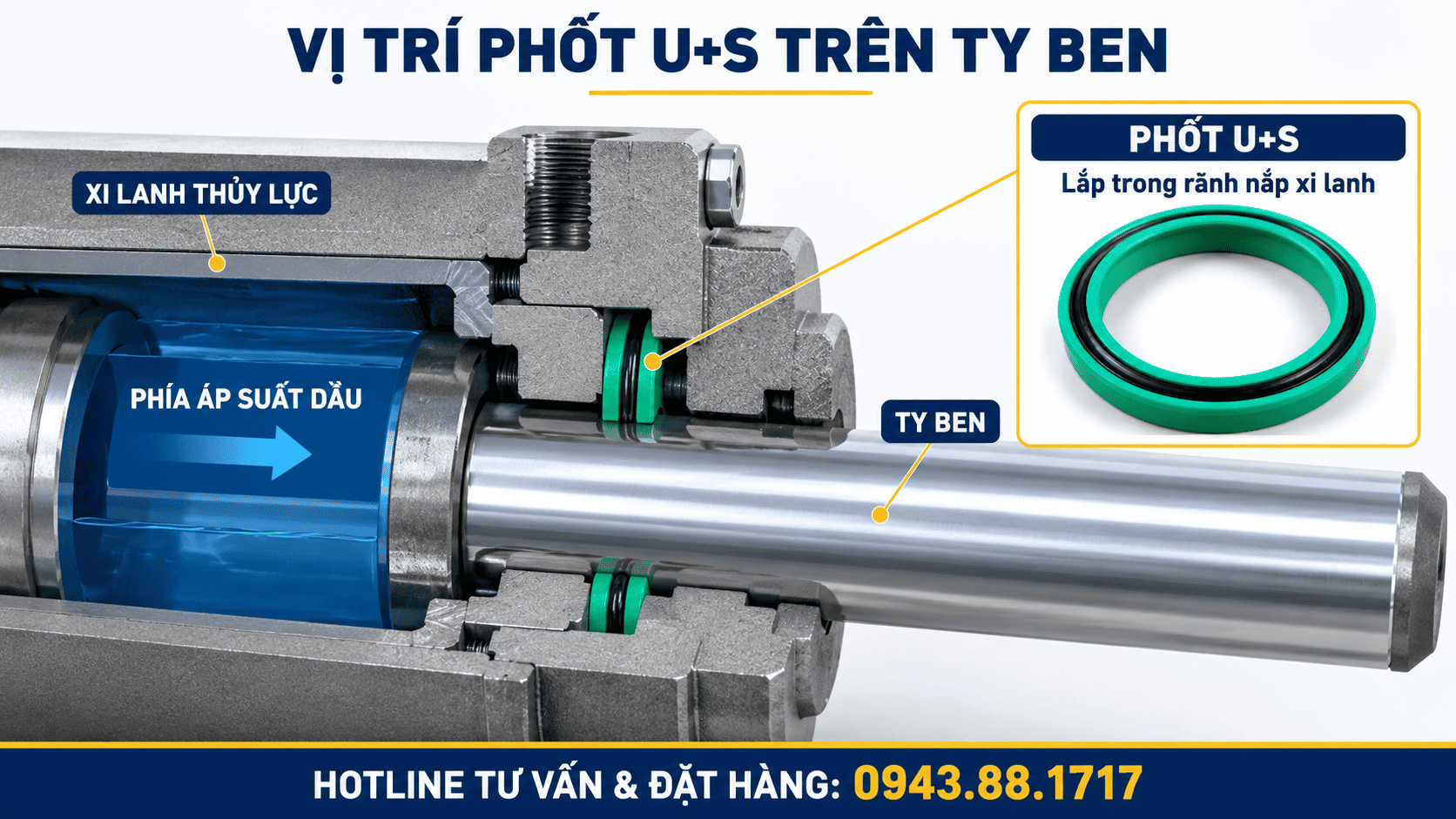

Phốt U+S được lắp ở đâu?
Tùy thiết kế của cụm xi lanh, phốt U+S có thể được sử dụng tại khu vực làm kín chuyển động của:
- Ty ben thủy lực.
- Piston xi lanh.
- Cụm nắp chặn của xi lanh.
- Bộ phận nâng hạ.
- Xi lanh máy ép.
- Xi lanh máy công trình.
- Xi lanh xe nâng và thiết bị kho vận.
- Máy móc sản xuất công nghiệp.
Không nên xác định vị trí lắp chỉ dựa vào màu sắc hoặc hình dáng bên ngoài. Cần kiểm tra mặt cắt phốt, kích thước rãnh lắp và hướng chịu áp của hệ thống.

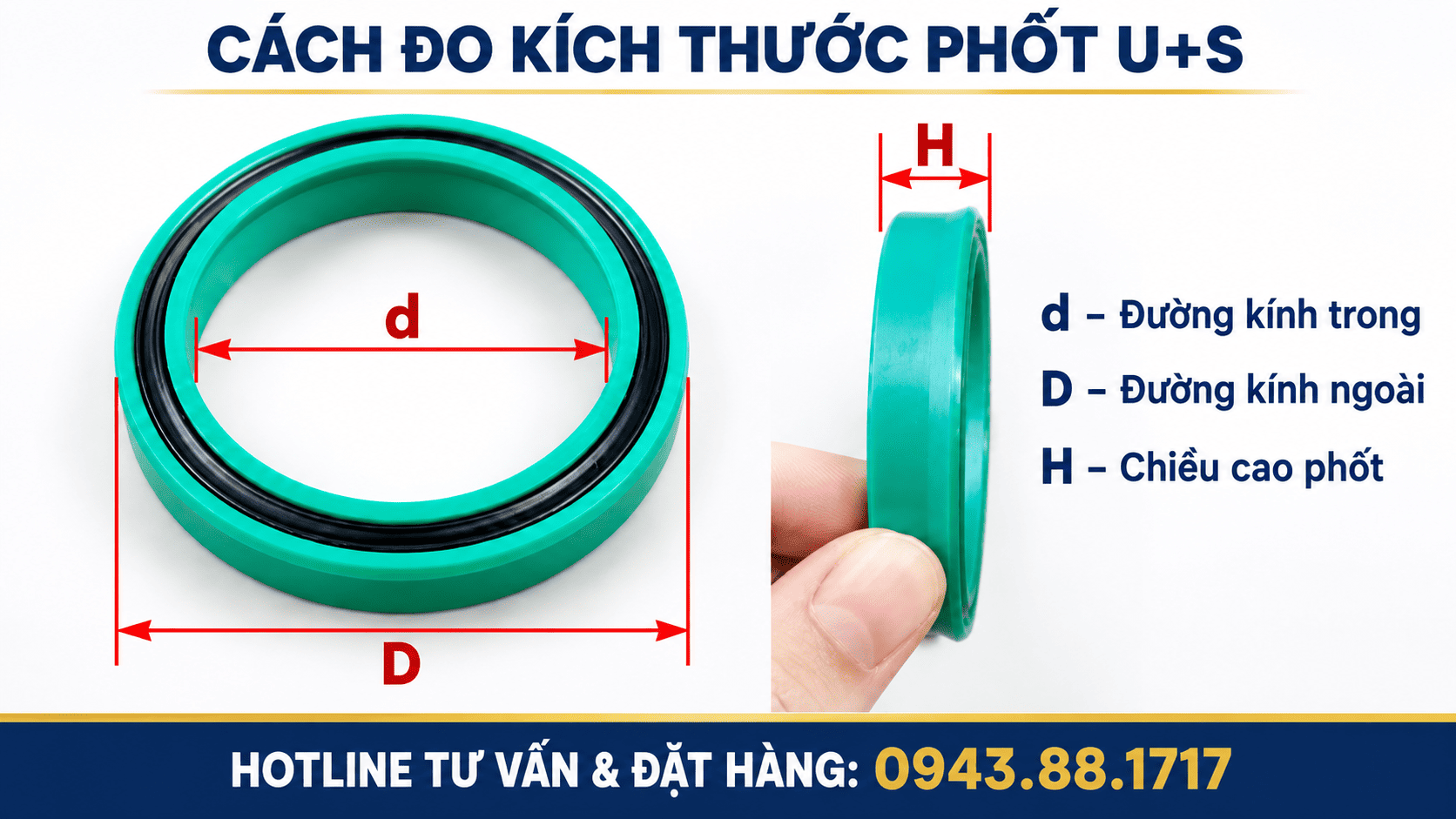

Cách đo kích thước phốt ben thủy lực U+S chính xác
Kích thước phốt ben thủy lực U+S thường được thể hiện theo công thức:
d × D × H (mm)
Trong đó:
- d: đường kính trong của phốt U+S.
- D: đường kính ngoài của phốt.
- H: chiều cao hoặc độ dày tổng thể của phốt.
Ví dụ, phốt U+S 40×50×8 có đường kính trong 40 mm, đường kính ngoài 50 mm và chiều dày 8 mm.
Hướng dẫn đo phốt U+S cũ bằng thước cặp
Để xác định đúng quy cách khi cần thay phớt thủy lực U+S, khách hàng có thể thực hiện theo các bước sau:
- Vệ sinh sạch dầu, bụi bẩn trên phốt cũ.
- Dùng thước cặp đo đường kính trong d.
- Đo đường kính ngoài lớn nhất D.
- Đo chiều cao hoặc độ dày tổng thể H.
- Chụp rõ mặt trước, mặt sau và mặt cắt của phốt.
- Gửi hình ảnh kèm kích thước d × D × H để đối chiếu sản phẩm.
Phốt cũ sau thời gian làm việc có thể bị mòn, co giãn hoặc biến dạng, khiến kết quả đo không còn chính xác tuyệt đối. Nếu số đo nằm giữa hai quy cách, nên kiểm tra thêm đường kính ty ben, lòng xi lanh và kích thước rãnh lắp.
Khi chưa xác định được mã phốt, khách hàng có thể gửi hình ảnh và số đo qua Zalo 0943.88.1717 để được hỗ trợ kiểm tra kích thước phốt ben U+S phù hợp.
Khi nào cần thay phốt ben thủy lực U+S?
Phốt ben thủy lực U+S cần được kiểm tra và thay thế khi khả năng làm kín suy giảm, khiến xi lanh rò rỉ dầu, mất áp hoặc vận hành không ổn định. Những dấu hiệu thường gặp gồm:
- Dầu thủy lực rò rỉ quanh ty ben.
- Xi lanh bị tụt, không giữ được tải.
- Ben nâng yếu dù hệ thống vẫn đủ dầu.
- Ty ben chuyển động không đều hoặc bị giật.
- Bề mặt phốt U+S bị chai cứng, nứt hoặc biến dạng.
- Môi làm kín bị mòn, sứt hoặc mất độ đàn hồi.
- Vòng cao su bên trong bị giãn, cứng hoặc hư hỏng.
- Dầu thủy lực hao hụt nhanh bất thường.
Khi thay phớt thủy lực U+S, nên kiểm tra đồng thời bề mặt ty ben, bạc dẫn hướng, phốt chắn bụi, độ đồng tâm và khe hở lắp đặt. Nếu ty ben bị xước, cong hoặc bạc dẫn hướng quá mòn, phốt mới có thể tiếp tục rò dầu và hư hỏng trong thời gian ngắn.
Để lựa chọn đúng kích thước phốt ben U+S, khách hàng vui lòng gửi mã phốt cũ, hình ảnh thực tế hoặc số đo d × D × H. Vật Tư Miền Nam hỗ trợ kiểm tra quy cách, tư vấn sản phẩm và giao hàng toàn quốc.
Gửi mã – Gửi kích thước – Nhận báo giá
Hotline/Zalo: 0943.88.1717
Hướng dẫn lắp phốt U+S đúng cách
Trước khi lắp đặt cần:
- Làm sạch rãnh lắp, ty ben và lòng xi lanh.
- Loại bỏ ba via hoặc cạnh sắc có thể làm rách môi phốt.
- Kiểm tra bề mặt ty không bị xước, rỗ hoặc bong lớp mạ.
- Bôi một lớp dầu thủy lực tương thích lên phốt.
- Lắp đúng chiều môi làm kín hướng về phía có áp suất.
- Không kéo giãn, xoắn hoặc dùng vật sắc nhọn cạy phốt.
- Kiểm tra phốt nằm đều trong rãnh trước khi lắp ráp.
- Vận hành thử ở tải thấp và kiểm tra rò rỉ.
Với phốt kích thước lớn hoặc rãnh lắp kín, nên sử dụng dụng cụ hỗ trợ phù hợp để hạn chế làm biến dạng sản phẩm.
Mua phốt ben thủy lực U+S ở đâu uy tín, giá tốt?
Nếu đang tìm địa chỉ mua phốt ben thủy lực U+S uy tín, chất lượng và giá tốt, khách hàng có thể liên hệ Vật Tư Miền Nam để được hỗ trợ kiểm tra sản phẩm trước khi đặt hàng.
Vật Tư Miền Nam cung cấp phốt U+S nhiều kích thước, phục vụ sửa chữa xi lanh thủy lực, ty ben, ben nâng, máy công trình, xe nâng, máy ép và thiết bị công nghiệp. Sản phẩm được kiểm tra quy cách theo mã hoặc kích thước thực tế, giúp hạn chế nhầm loại phốt và sai kích thước khi lắp đặt.
Để được tư vấn và báo giá phốt ben U+S, khách hàng vui lòng cung cấp:
- Mã hoặc ký hiệu trên phốt cũ.
- Kích thước d × D × H.
- Hình chụp mặt trước, mặt sau và mặt cắt phốt.
- Kích thước ty ben, lòng xi lanh hoặc rãnh lắp.
- Số lượng sản phẩm cần mua.
- Loại máy và vị trí sử dụng nếu xác định được.
Vật Tư Miền Nam hỗ trợ bán lẻ, cung cấp số lượng cho đại lý và giao hàng toàn quốc. Đơn hàng từ 10 sản phẩm được áp dụng chính sách giá sỉ; hỗ trợ hóa đơn VAT và CO/CQ đối với sản phẩm có hồ sơ kèm theo.
