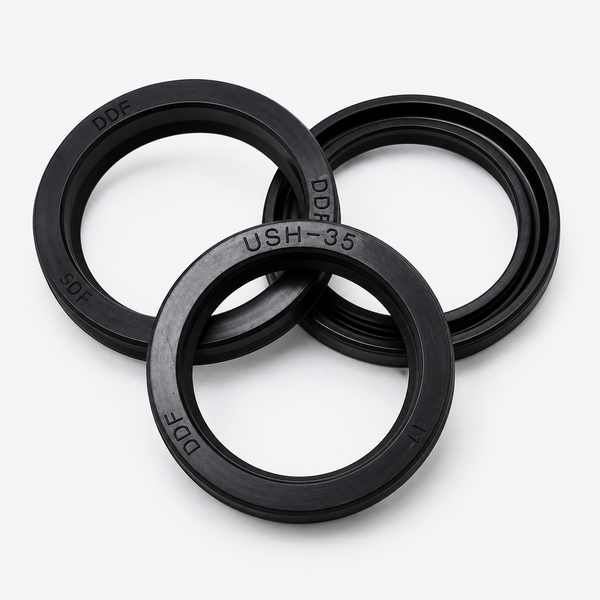

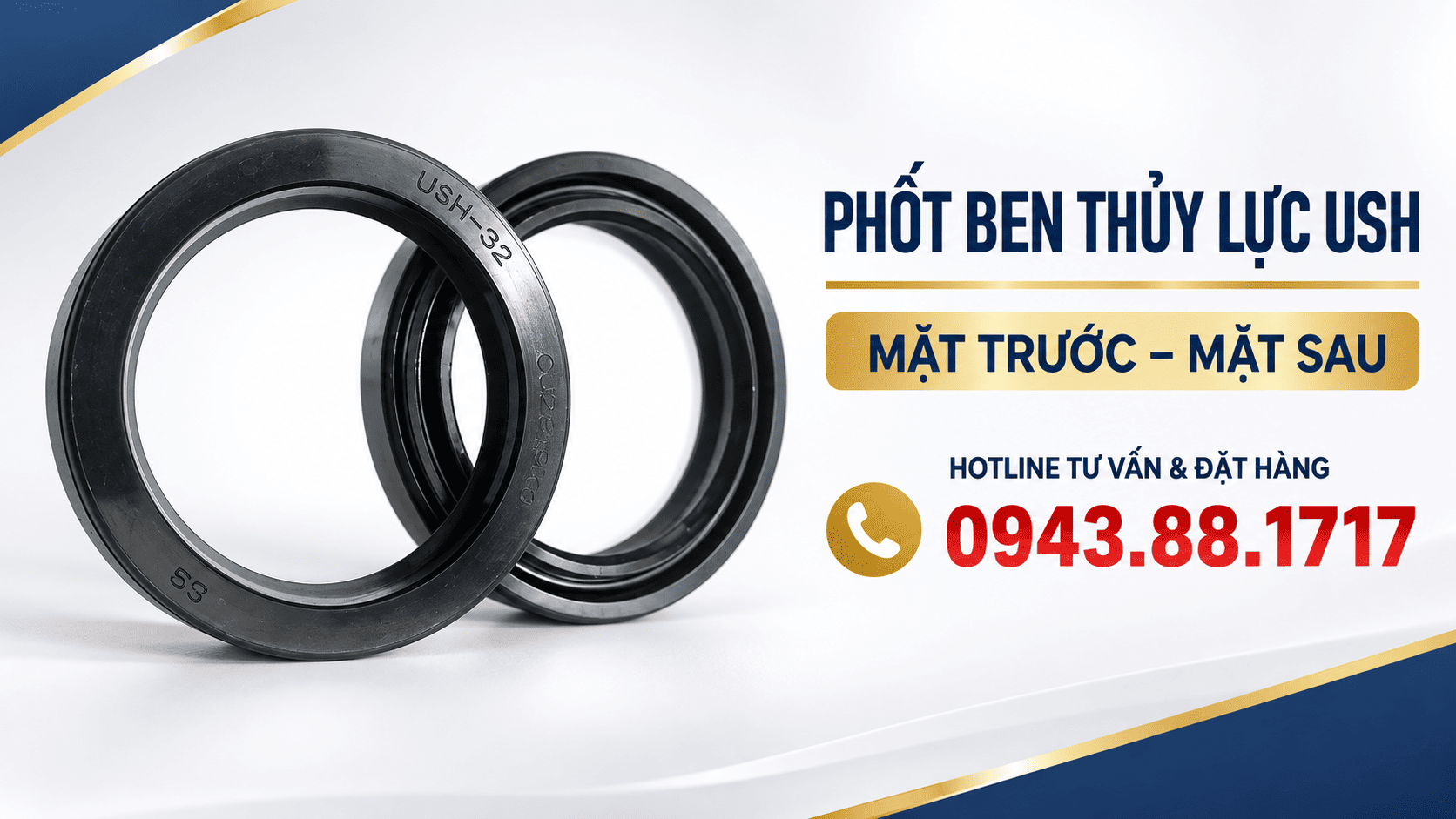

Phốt ben thủy lực USH – Phớt piston và cần ben, đủ kích thước

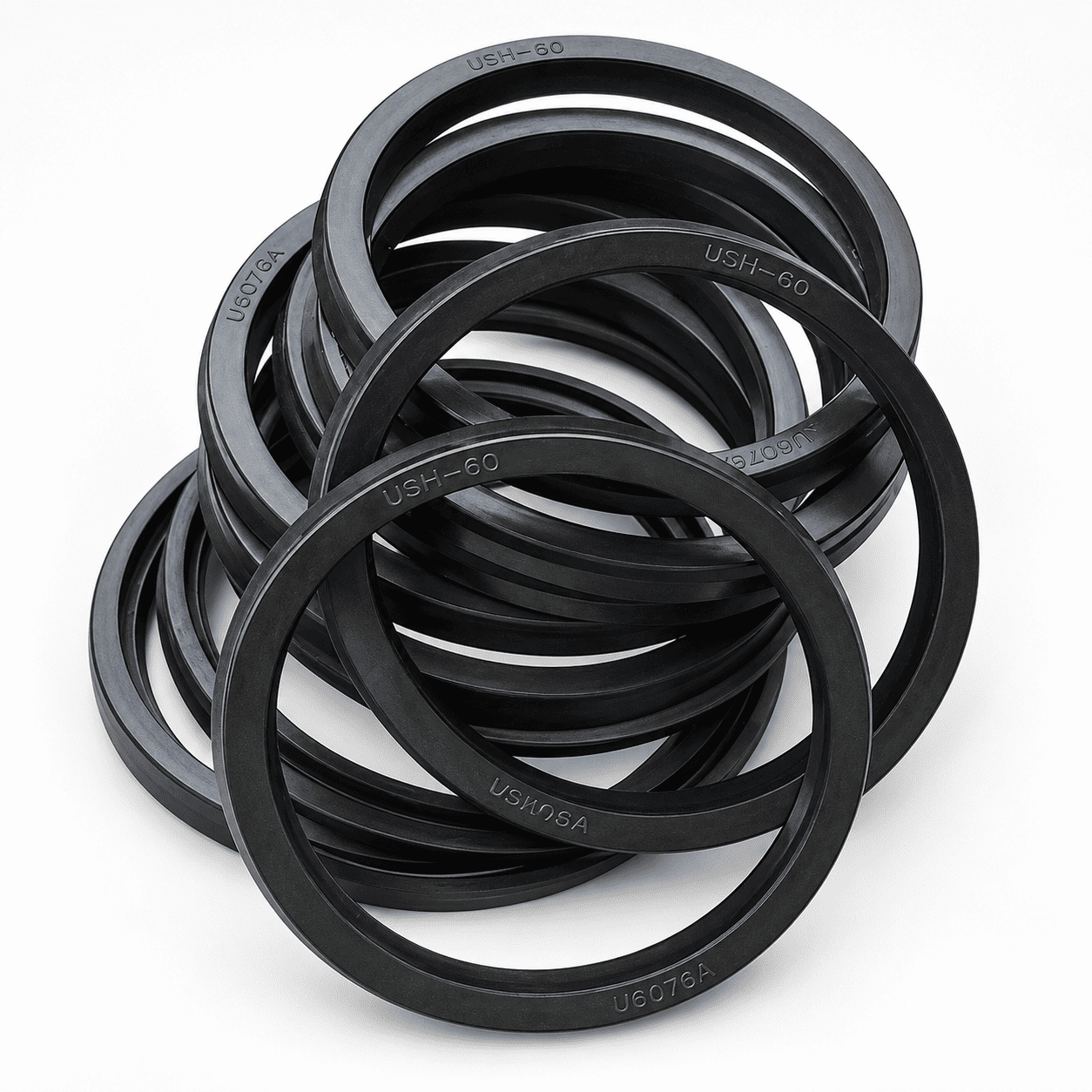

Phốt ben thủy lực USH là loại phớt chữ U có tiết diện nhỏ, được sử dụng để làm kín piston hoặc cần ben trong xi lanh thủy lực. Sản phẩm giúp hạn chế rò rỉ dầu, duy trì áp suất và hỗ trợ xi lanh vận hành ổn định.
Vật Tư Miền Nam cung cấp phốt USH theo mã và kích thước, phục vụ sửa chữa máy công trình, xe nâng, máy ép, máy nông nghiệp và nhiều thiết bị thủy lực khác. Khách hàng có thể gửi hình phốt cũ hoặc số đo d × D × H để được hỗ trợ kiểm tra.
Phốt ben thủy lực USH còn gọi là gì?
Trên thị trường, phốt USH còn được gọi bằng những tên sau:
- Phốt ben USH
- Phớt thủy lực USH
- Phốt chữ U USH
- Phớt U-cup USH
- Phốt piston USH
- Phốt cần ben USH
- Phớt piston và cần ben
- Ron ben thủy lực USH
Tên gọi phốt piston USH hoặc phốt cần ben USH phụ thuộc vào vị trí lắp đặt. Do USH có thiết kế đối xứng, loại phốt này có thể sử dụng cho cả piston và cần ben nếu kích thước rãnh cùng điều kiện vận hành phù hợp.
USH và UHS là hai ký hiệu dễ bị đọc nhầm. Không nên mặc định hai loại có thể thay thế trực tiếp vì biên dạng, vật liệu và kích thước rãnh lắp có thể khác nhau.
Phốt USH là gì?

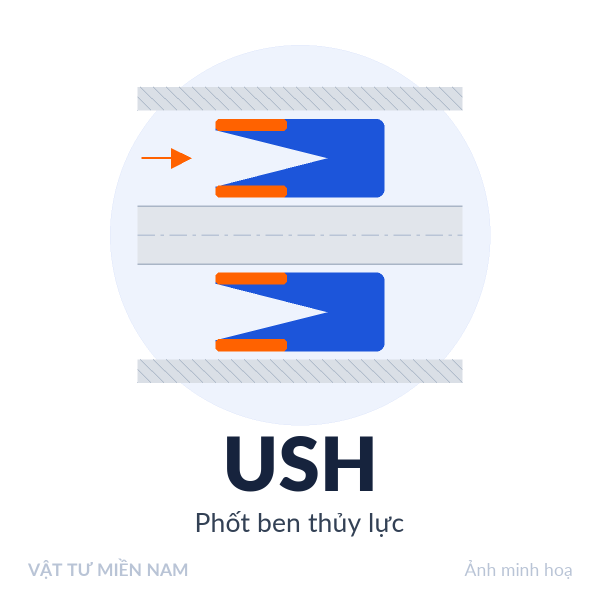

Phốt USH là loại phớt làm kín thủy lực có mặt cắt dạng chữ U, được thiết kế với tiết diện nhỏ để lắp trong rãnh liền của piston hoặc nắp xi lanh.
Phốt gồm hai môi làm kín và một rãnh nhận áp suất. Khi dầu thủy lực đi vào rãnh, áp suất làm hai môi phốt ép sát vào bề mặt cần ben và lòng xi lanh, qua đó tăng hiệu quả làm kín.
Phốt USH đảm nhiệm những chức năng chính:
- Giữ dầu thủy lực bên trong xi lanh
- Hạn chế dầu rò rỉ qua piston hoặc cần ben
- Ngăn dầu đi qua giữa hai khoang xi lanh
- Hỗ trợ duy trì áp suất làm việc
- Hạn chế tình trạng tụt ben hoặc giảm lực
- Giúp piston chuyển động ổn định
Ngoài USH, xi lanh thủy lực còn sử dụng nhiều loại phốt chữ U khác. Khách hàng có thể tham khảo thêm phốt ben thủy lực UHS và phốt ben thủy lực UN để phân biệt biên dạng và kích thước rãnh lắp.

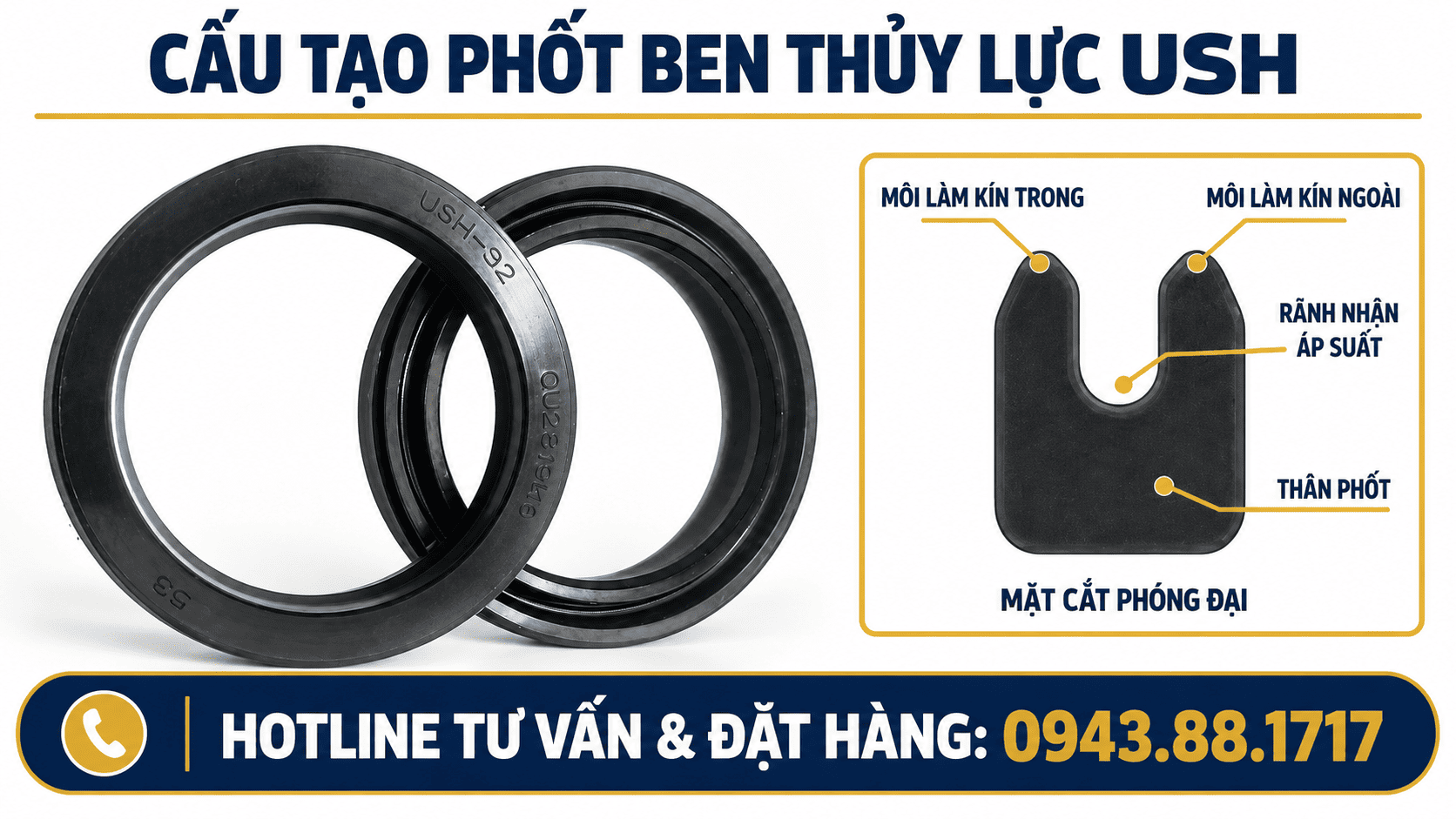

Cấu tạo phốt ben thủy lực USH
Phốt USH có cấu tạo liền khối, không sử dụng lò xo như phốt chắn dầu trục quay. Các bộ phận chính gồm:
Môi làm kín trong
Môi trong tiếp xúc với bề mặt cần piston khi phốt được lắp tại vị trí cần ben. Bộ phận này giúp giữ dầu bên trong và hạn chế dầu rò rỉ ra ngoài.
Môi làm kín ngoài
Môi ngoài tiếp xúc với lòng xi lanh khi phốt được lắp trên piston. Môi phốt giúp ngăn dầu đi qua giữa hai khoang làm việc.
Rãnh nhận áp suất
Rãnh nằm giữa hai môi phốt và mở về phía có áp suất dầu. Khi áp suất tăng, hai môi phốt được đẩy sát hơn vào bề mặt tiếp xúc.
Thân phốt
Thân phốt giúp sản phẩm nằm ổn định trong rãnh lắp, duy trì hình dạng và truyền lực từ áp suất dầu đến hai môi làm kín.
hốt USH được làm từ vật liệu gì?
Phốt ben thủy lực USH thường được sản xuất từ cao su NBR hoặc cao su FKM, tùy theo nhiệt độ, loại dầu và điều kiện làm việc của xi lanh.
Phốt USH cao su NBR
NBR là vật liệu phổ biến của dòng phốt USH tiêu chuẩn. Loại cao su này có độ đàn hồi tốt, khả năng chịu dầu khoáng và chống mài mòn tương đối ổn định.
Phốt USH NBR thích hợp với nhiều hệ thống thủy lực thông dụng như máy công trình, xe nâng, máy ép, ben nâng và máy móc công nghiệp.
Phốt USH cao su FKM chịu nhiệt
FKM có khả năng chịu nhiệt, chịu dầu và chống lão hóa tốt hơn NBR trong nhiều điều kiện làm việc. Vật liệu này thường được lựa chọn cho hệ thống vận hành ở nhiệt độ cao hoặc sử dụng môi chất có yêu cầu đặc biệt.
Một số mã phốt USH chịu nhiệt được bổ sung chữ F phía sau, chẳng hạn USH-50F. Tuy nhiên, ký hiệu có thể khác nhau tùy hãng sản xuất nên cần đối chiếu catalogue hoặc mã sản phẩm cụ thể.
Không nên xác định vật liệu phốt chỉ dựa vào màu sắc. Khi đặt mua phốt ben thủy lực USH, khách hàng nên cung cấp mã phốt, kích thước d × D × H, loại dầu, nhiệt độ và điều kiện vận hành để lựa chọn vật liệu phù hợp.

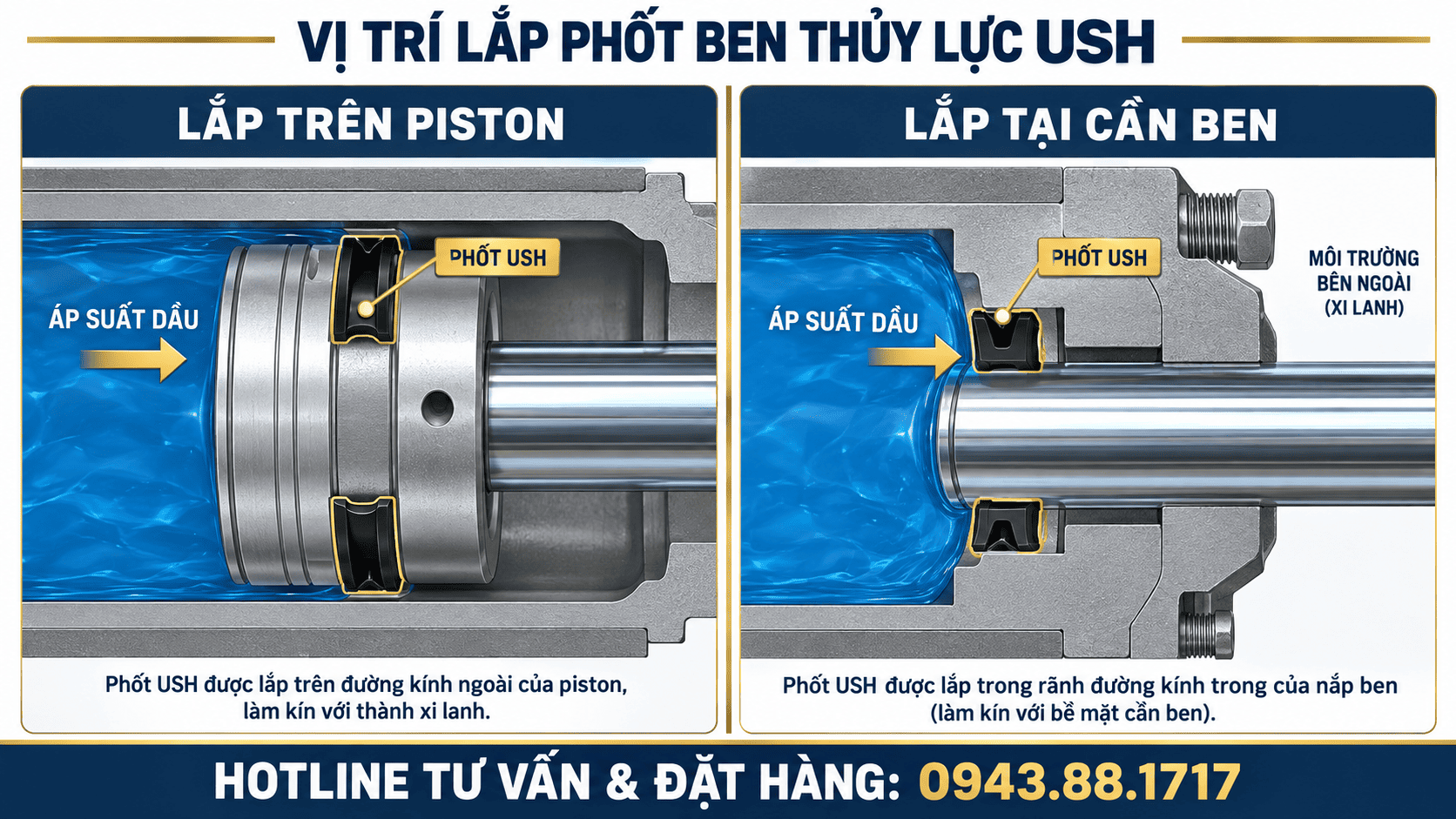

Phốt USH lắp ở vị trí nào?
Phốt USH có thiết kế đối xứng và tiết diện nhỏ, có thể sử dụng làm phốt piston hoặc phốt cần ben trong xi lanh thủy lực. Vị trí lắp phụ thuộc vào kết cấu rãnh và yêu cầu làm kín của từng hệ thống.
Phốt USH lắp trên piston
Khi dùng làm phốt piston, USH được đặt trong rãnh ở đường kính ngoài của piston. Môi ngoài của phốt tiếp xúc với bề mặt bên trong lòng xi lanh.
Trong quá trình vận hành, phốt di chuyển cùng piston và có nhiệm vụ:
- Ngăn dầu đi qua giữa hai khoang xi lanh
- Hỗ trợ duy trì áp suất thủy lực
- Hạn chế giảm lực đẩy hoặc lực kéo
- Giúp piston chuyển động ổn định
Trước khi lắp, cần kiểm tra đường kính piston, đường kính lòng xi lanh và kích thước rãnh để chọn đúng quy cách USH.
Phốt USH lắp tại cần ben
Khi dùng làm phốt cần ben, USH được lắp trong rãnh ở đường kính trong của nắp xi lanh. Môi trong tiếp xúc trực tiếp với bề mặt cần piston.
Ở vị trí này, phốt nằm cố định trong nắp ben, còn cần piston chuyển động qua lại. Phốt có nhiệm vụ giữ dầu bên trong xi lanh và hạn chế dầu thủy lực rò rỉ ra ngoài.
Bề mặt cần ben cần nhẵn, không trầy xước và không có ba via. Nếu cần piston bị xước hoặc bạc dẫn hướng bị mòn, phốt mới vẫn có thể nhanh chóng hư hỏng và tiếp tục chảy dầu.
Phốt USH lắp theo chiều nào?
Dù được lắp trên piston hay tại cần ben, miệng rãnh chữ U phải hướng về phía có áp suất dầu. Khi áp suất tác động vào rãnh, hai môi phốt được đẩy sát vào bề mặt tiếp xúc, giúp tăng hiệu quả làm kín.
Nếu lắp phốt ngược chiều, hệ thống có thể bị rò rỉ dầu, giảm áp suất hoặc tụt ben. Vì vậy, nên chụp lại chiều lắp của phốt cũ trước khi tháo và kiểm tra hướng áp suất của xi lanh trước khi lắp sản phẩm mới.
Ứng dụng của phốt thủy lực USH
Phốt ben USH được sử dụng trong nhiều loại máy móc và thiết bị:
- Xi lanh máy xúc, máy đào
- Xe nâng hàng
- Máy ép thủy lực
- Ben nâng và bàn nâng
- Máy công trình
- Máy cơ khí công nghiệp
- Máy nông nghiệp
- Thiết bị nâng hạ
- Dây chuyền sản xuất
- Xi lanh sửa chữa theo yêu cầu
Trong một cụm xi lanh hoàn chỉnh, phốt USH thường làm việc cùng phốt bụi, bạc dẫn hướng, O-ring và các chi tiết làm kín khác. Trường hợp cần làm kín tại vị trí chịu áp hoặc kết cấu đặc thù, khách hàng có thể tham khảo thêm phốt áp TCN.

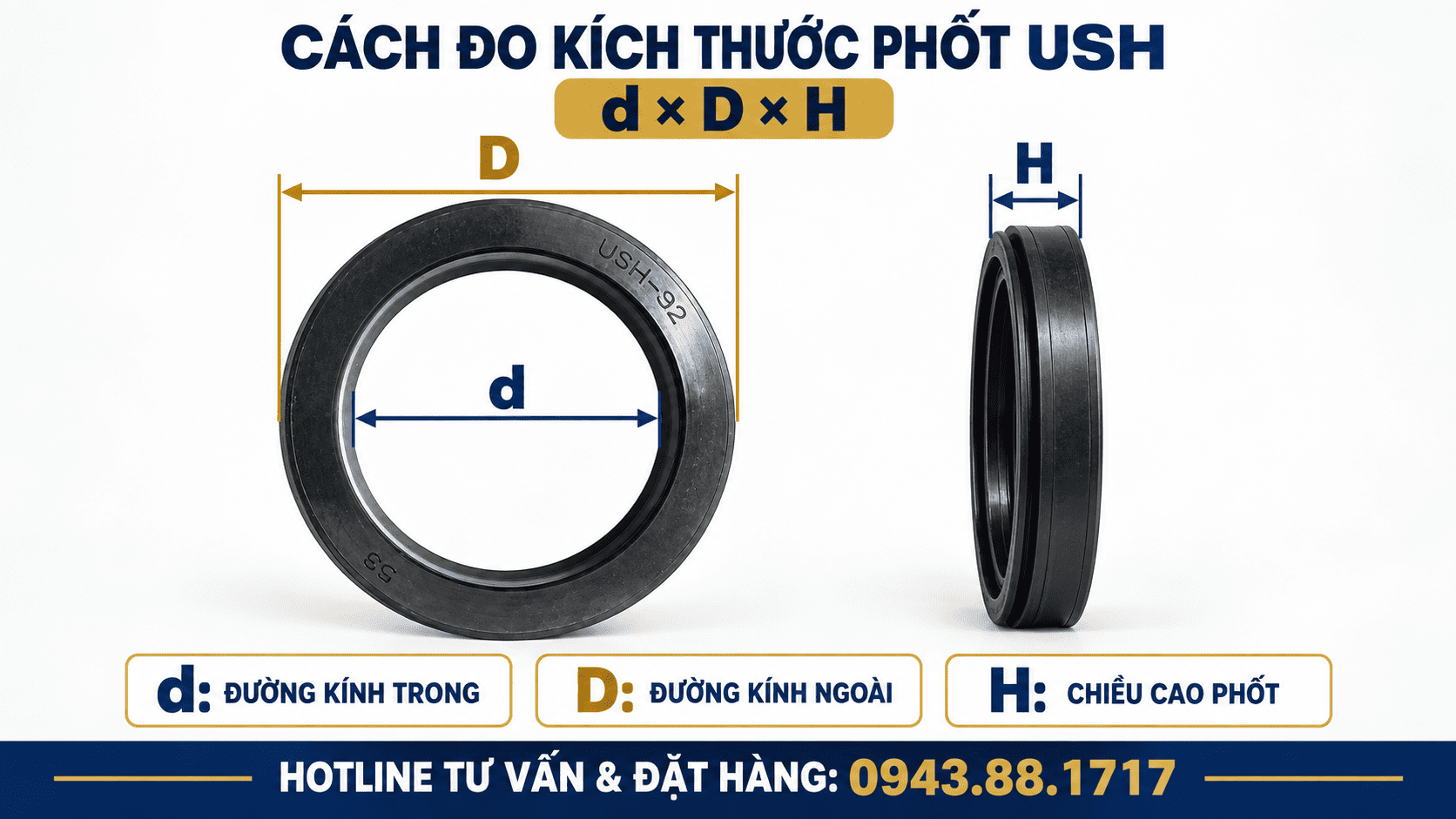

Cách đo kích thước phốt USH
Kích thước phốt ben thủy lực USH thường được ghi theo thứ tự:
d × D × H (mm)
Trong đó:
- d: đường kính trong của phốt
- D: đường kính ngoài của phốt
- H: chiều cao hoặc độ dày phốt
Ví dụ, quy cách USH 40×50×6 được hiểu là:
- Đường kính trong: 40 mm
- Đường kính ngoài: 50 mm
- Chiều cao phốt: 6 mm
Khi phốt cũ không còn mã hoặc ký hiệu đã bị mờ, có thể dùng thước cặp để đo lần lượt đường kính trong, đường kính ngoài và chiều cao. Nên đo tại nhiều vị trí để hạn chế sai số do phốt bị mòn hoặc biến dạng.
Nếu phốt cũ đã chai cứng, giãn hoặc hư hỏng nặng, cần kiểm tra thêm:
- Đường kính cần piston
- Đường kính lòng xi lanh
- Chiều rộng rãnh lắp
- Chiều sâu rãnh lắp
- Vị trí sử dụng trên piston hay cần ben
Không nên chọn phốt USH chỉ dựa vào đường kính trong. Hai sản phẩm có cùng kích thước d vẫn có thể khác đường kính ngoài, chiều cao hoặc biên dạng rãnh, dẫn đến lắp không vừa hoặc không bảo đảm khả năng làm kín.
Khách hàng chưa xác định được quy cách có thể gửi hình phốt cũ và số đo thực tế cho Vật Tư Miền Nam để được hỗ trợ đối chiếu.
Bảng kích thước phốt ben thủy lực USH phổ biến

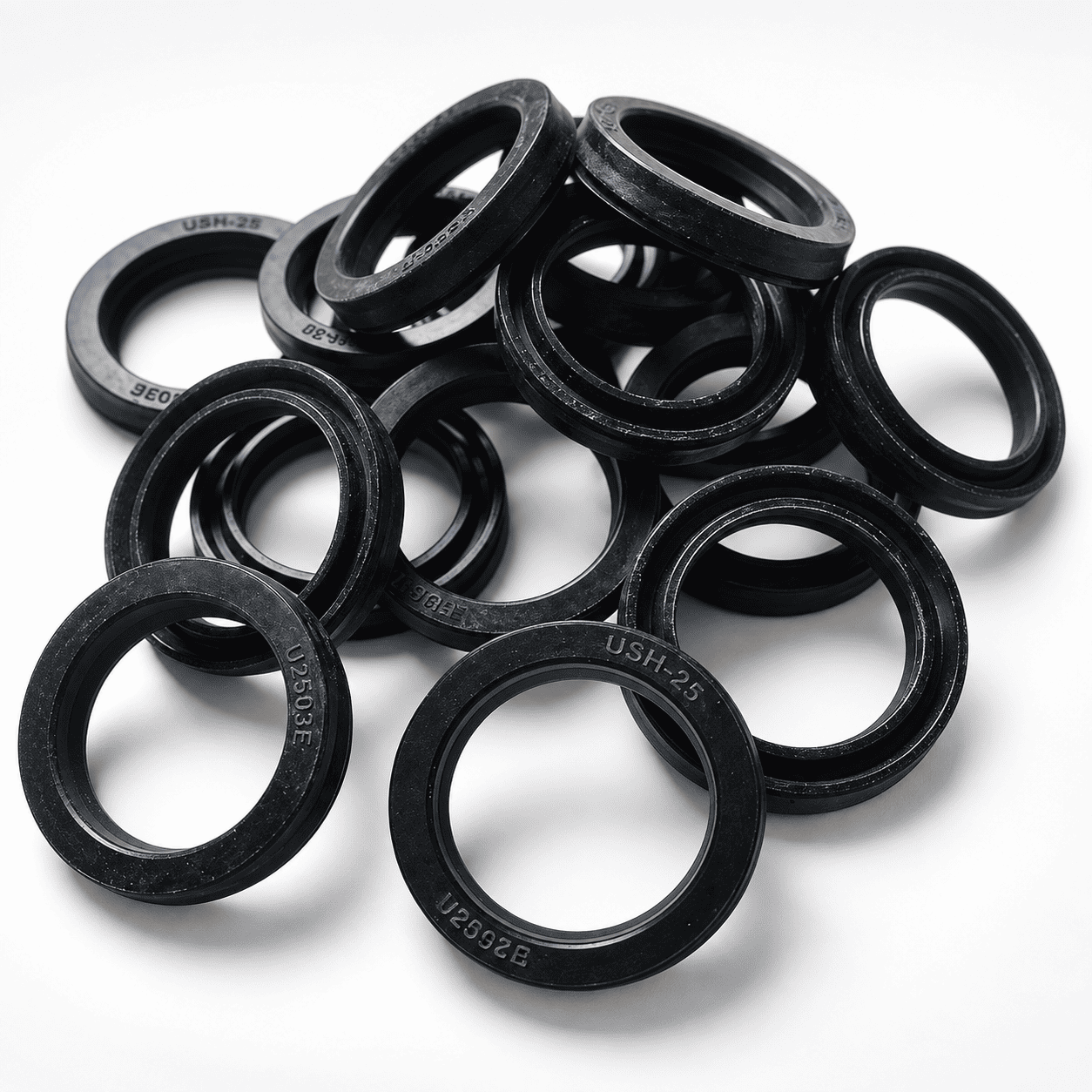

Phốt USH có nhiều kích thước từ nhỏ đến lớn. Dưới đây là khoảng 20 quy cách phổ biến, thường được khách hàng quan tâm khi sửa chữa xi lanh, máy công trình, xe nâng, máy ép và thiết bị thủy lực.
| STT | Kích thước d × D × H | Mã tham khảo |
|---|---|---|
| 1 | 18×26×5 | USH-18 |
| 2 | 20×28×5 | USH-20 |
| 3 | 22×30×5 | USH-22 |
| 4 | 24×32×5 | USH-24 |
| 5 | 25×33×5 | USH-25 |
| 6 | 28×36×5 | USH-28A |
| 7 | 30×40×6 | USH-30 |
| 8 | 32×42×6 | USH-32 |
| 9 | 35×45×6 | USH-35 |
| 10 | 40×50×6 | USH-40 |
| 11 | 45×55×6 | USH-45 |
| 12 | 50×60×6 | USH-50 |
| 13 | 55×65×6 | USH-55 |
| 14 | 60×70×6 | USH-60 |
| 15 | 63×73×6 | USH-63 |
| 16 | 65×75×6 | USH-65 |
| 17 | 70×80×6 | USH-70 |
| 18 | 75×85×6 | USH-75 |
| 19 | 80×90×6 | USH-80 |
| 20 | 90×105×9 | USH-90 |
Bảng trên là các kích thước phốt USH phổ biến để tham khảo. Tình trạng hàng có thể thay đổi theo từng quy cách và vật liệu.
Vật Tư Miền Nam cung cấp phốt ben thủy lực USH theo mã và kích thước. Ngoài những quy cách thông dụng trong bảng, khách hàng có thể gửi size cần tìm để được kiểm tra thêm trong dải kích thước USH từ nhỏ đến lớn.
Dấu hiệu cần thay phốt USH
Nên kiểm tra và thay phốt khi xuất hiện các dấu hiệu:
- Dầu thủy lực chảy quanh cần ben
- Xi lanh bị tụt khi giữ tải
- Ben nâng yếu hoặc chuyển động giật
- Hệ thống không giữ được áp suất
- Dầu lọt qua giữa hai khoang xi lanh
- Môi phốt bị rách hoặc mẻ
- Phốt bị chai cứng, nứt hoặc biến dạng
- Bề mặt phốt mòn không đều
Rò rỉ dầu không phải lúc nào cũng do riêng phốt. Cần kiểm tra thêm bề mặt cần piston, lòng xi lanh, bạc dẫn hướng và rãnh lắp.
Nếu cần piston bị trầy xước hoặc bạc dẫn hướng bị mòn, phốt mới có thể tiếp tục hư hỏng chỉ sau một thời gian ngắn.
Lưu ý khi lắp phốt ben thủy lực USH
Khi thay phốt USH, cần lưu ý:
- Làm sạch rãnh lắp và các chi tiết liên quan
- Loại bỏ ba via và cạnh sắc
- Không dùng tua vít nhọn chọc vào môi phốt
- Bôi một lớp dầu thủy lực phù hợp trước khi lắp
- Đưa phốt vào rãnh từ từ, tránh xoắn
- Không kéo giãn hoặc gập phốt quá mức
- Quay miệng rãnh chữ U về phía áp suất dầu
- Kiểm tra phốt bụi và bạc dẫn hướng
- Thử vận hành ở áp suất thấp trước khi đưa máy vào tải
Nên chụp lại chiều lắp của phốt cũ trước khi tháo để thuận tiện đối chiếu khi lắp sản phẩm mới.

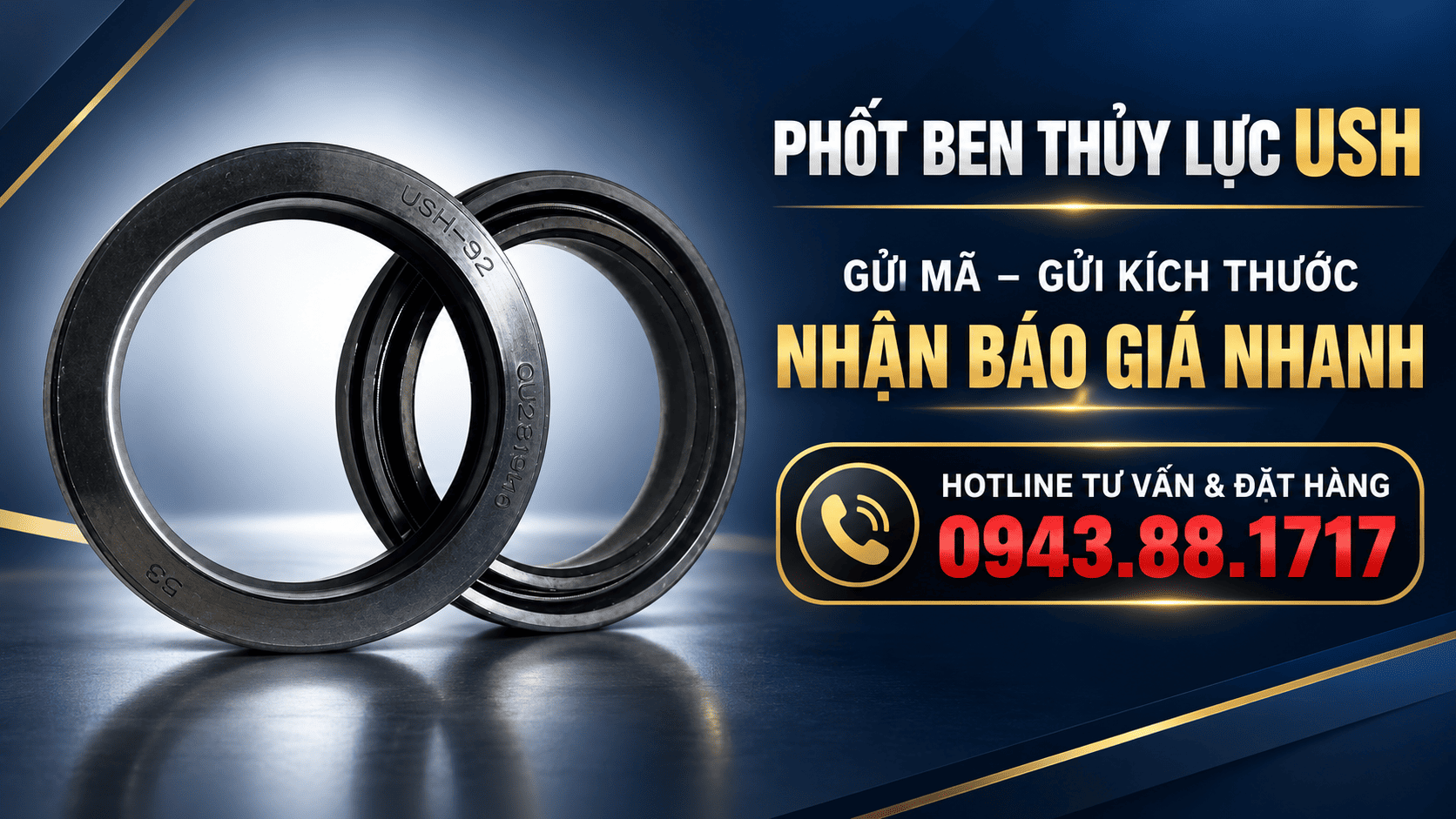

Mua phốt ben thủy lực USH ở đâu chất lượng, giá tốt?
Nếu đang tìm địa chỉ mua phốt ben thủy lực USH chất lượng, giá tốt, khách hàng có thể liên hệ Vật Tư Miền Nam để được hỗ trợ kiểm tra đúng mã và kích thước trước khi đặt hàng.
Vật Tư Miền Nam cung cấp phốt USH phục vụ khách mua lẻ, cửa hàng sửa chữa, đơn vị bảo trì, nhà máy và đại lý. Sản phẩm có nhiều quy cách, phù hợp lắp tại vị trí piston hoặc cần ben trong các loại xi lanh thủy lực.
Khi mua phốt USH tại Vật Tư Miền Nam, khách hàng được hỗ trợ:
- Kiểm tra mã và kích thước phốt

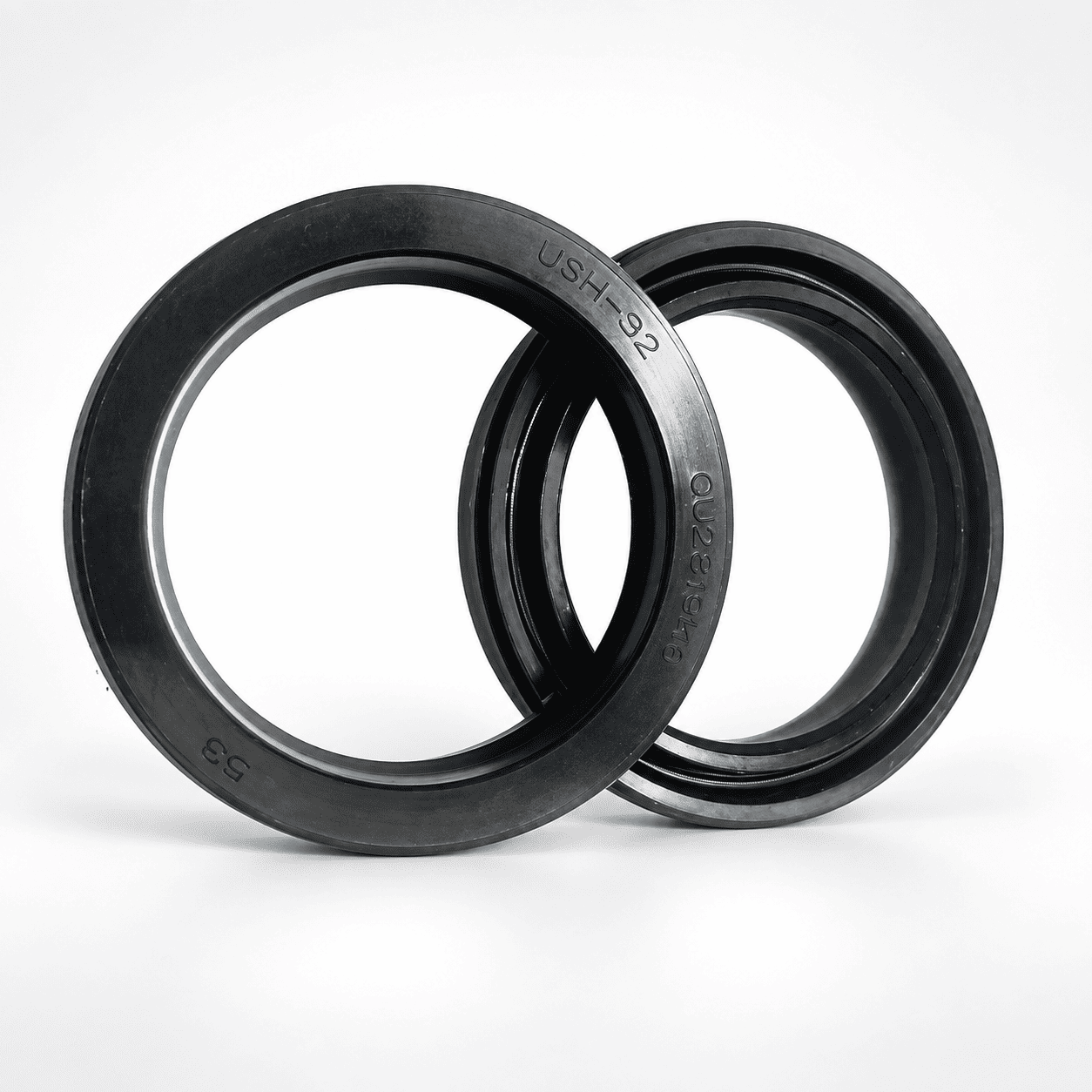

- Đối chiếu hình mặt trước và mặt sau
- Phân biệt USH với UHS, UN và các loại phốt chữ U khác
- Xác định quy cách theo d × D × H
- Tư vấn theo vị trí piston hoặc cần ben
- Báo giá cạnh tranh theo kích thước và số lượng
- Hỗ trợ giá tốt cho khách mua số lượng và đại lý
- Gửi hàng phục vụ khách hàng trên toàn quốc
Vật Tư Miền Nam hướng đến cung cấp phốt USH đúng quy cách, chất lượng ổn định và giá bán hợp lý. Việc kiểm tra kỹ thông tin trước khi giao giúp khách hàng hạn chế mua nhầm size, lắp không vừa hoặc phải đổi trả nhiều lần.
Để được kiểm tra và báo giá nhanh, khách hàng vui lòng gửi:
Hình phốt cũ + mã sản phẩm + kích thước d × D × H + số lượng cần mua
HOTLINE/ZALO TƯ VẤN VÀ ĐẶT HÀNG: 0943.88.1717
Giá phốt ben thủy lực USH phụ thuộc vào kích thước, vật liệu và số lượng đặt mua. Tình trạng hàng có thể thay đổi theo từng quy cách; Vật Tư Miền Nam sẽ kiểm tra tồn kho và báo giá cụ thể ngay khi nhận đủ thông tin từ khách hàng.
