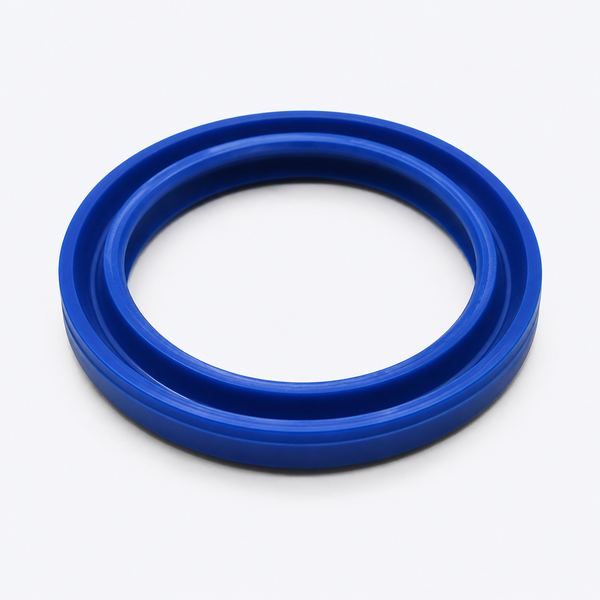

Phốt ben thủy lực UHS – Phớt U-cup dùng cho ty ben và piston
Phốt ben thủy lực UHS là loại phớt làm kín có tiết diện dạng chữ U, thường được lắp trên ty ben hoặc piston của xi lanh thủy lực. Sản phẩm giúp hạn chế rò rỉ dầu, duy trì áp suất và hỗ trợ xi lanh vận hành ổn định trong quá trình chuyển động tịnh tiến.
Nhờ thiết kế U-cup đối xứng và vật liệu polyurethane có độ đàn hồi, chống mài mòn tốt, phốt UHS được sử dụng phổ biến trong ben nâng, máy công trình, xe nâng, máy ép và nhiều hệ thống thủy lực công nghiệp.
Vật Tư Miền Nam cung cấp phốt UHS theo mã và kích thước d × D × H, hỗ trợ kiểm tra quy cách trước khi báo giá.
HOTLINE TƯ VẤN VÀ ĐẶT HÀNG: 0943.88.1717
Phốt UHS là gì?
Phốt UHS là một loại phốt ben thủy lực dạng U-cup, có hai môi làm kín hướng về cùng một phía của rãnh chữ U. Khi dầu thủy lực tạo áp suất, hai môi phốt được ép sát vào bề mặt tiếp xúc, giúp tăng hiệu quả làm kín.
Tùy theo kích thước và kết cấu xi lanh, phốt UHS có thể được sử dụng tại:
- Vị trí làm kín trên ty ben.
- Vị trí làm kín trên piston.
- Các cơ cấu thủy lực chuyển động tịnh tiến.
- Hệ thống cần hạn chế dầu đi qua khe hở giữa hai chi tiết.

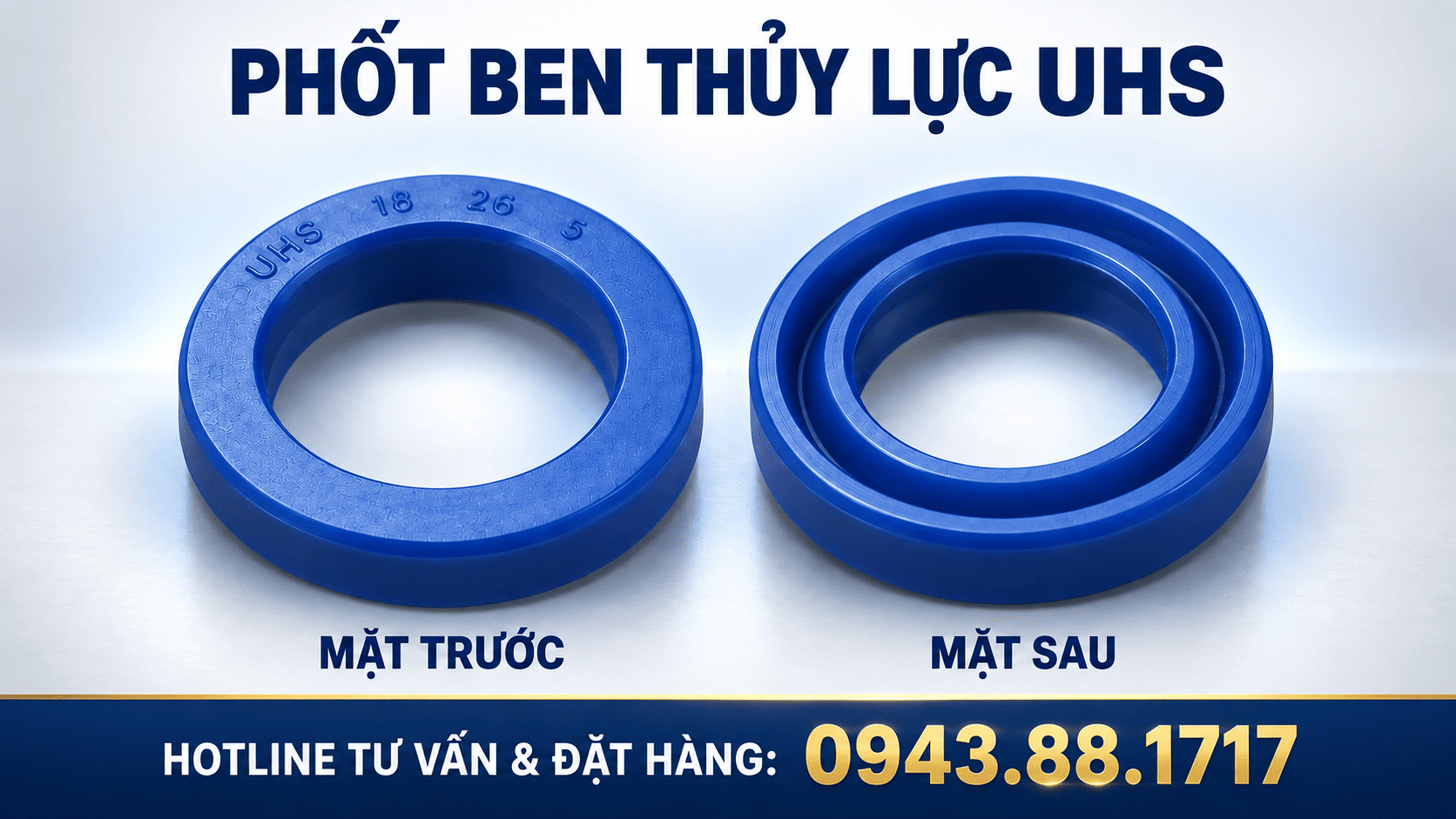

Phốt UHS thường có màu xanh dương, xanh đậm hoặc màu khác tùy nhà sản xuất và vật liệu. Không nên lựa chọn sản phẩm chỉ dựa vào màu sắc; cần đối chiếu chính xác kích thước, biên dạng và điều kiện làm việc.
Phốt ben thủy lực UHS còn có tên gọi khác là gì?
Trên thị trường, khách hàng có thể tìm phốt UHS bằng nhiều tên gọi khác nhau như:
- Phốt UHS.
- Phớt UHS.
- Phốt ben UHS.
- Phớt ben thủy lực UHS.
- Phốt U-cup UHS.
- Gioăng thủy lực UHS.
- Phốt chữ U.
- Phốt ben xanh.
- UHS seal.
- Hydraulic U-cup seal.
Một số nơi bán chung sản phẩm dưới tên phốt UN/UHS. Tuy nhiên, biên dạng môi, chiều cao và kích thước rãnh có thể khác nhau giữa từng hãng. Vì vậy, khách hàng nên gửi hình phốt cũ hoặc kích thước rãnh lắp để kiểm tra trước khi đặt mua.

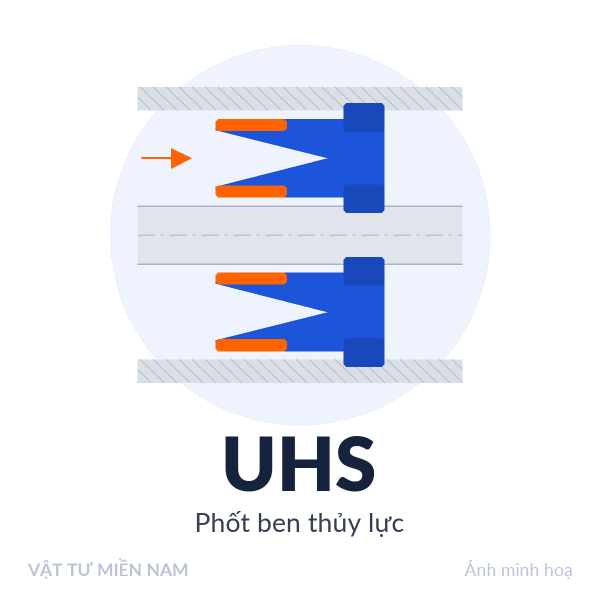

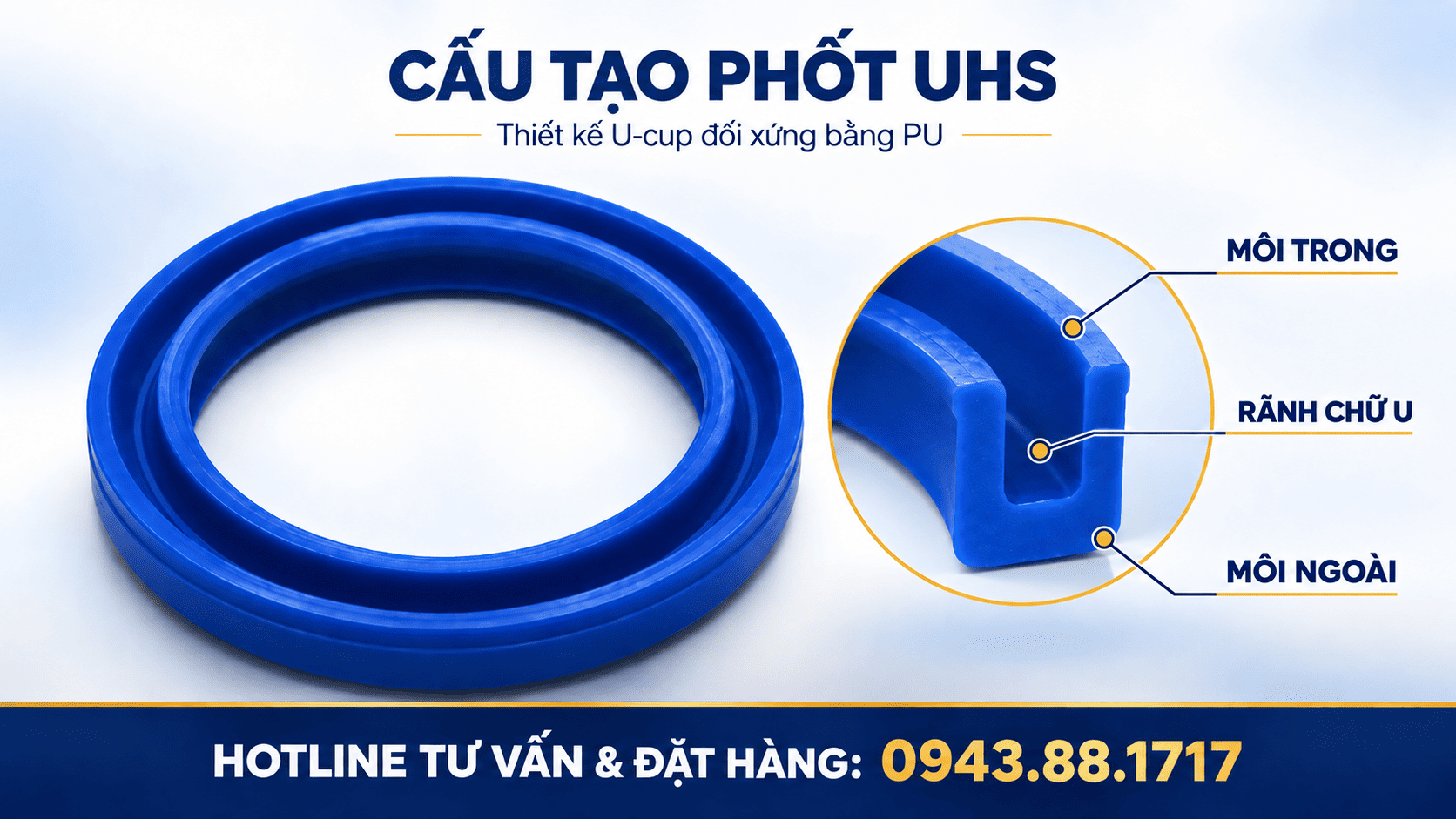

Cấu tạo phốt ben thủy lực UHS
Phốt ben thủy lực UHS có tiết diện dạng chữ U, gồm thân phốt, môi làm kín bên trong, môi làm kín bên ngoài và rãnh chứa áp suất. Các bộ phận được thiết kế liền khối, phối hợp với nhau để ngăn rò rỉ dầu và duy trì áp suất trong xi lanh thủy lực.
Thân phốt UHS
Thân phốt UHS giữ ổn định hình dạng của sản phẩm trong rãnh lắp. Bộ phận này cần có độ cứng phù hợp để hạn chế biến dạng, đồng thời vẫn bảo đảm độ đàn hồi cần thiết khi lắp đặt và vận hành.
Môi làm kín bên trong
Môi trong tiếp xúc với bề mặt ty ben khi UHS được sử dụng làm phốt ty ben thủy lực. Bộ phận này tạo độ kín quanh ty, giúp hạn chế dầu thủy lực rò rỉ ra ngoài trong quá trình chuyển động tịnh tiến.
Môi làm kín bên ngoài
Môi ngoài tiếp xúc với lòng xi lanh khi UHS được lắp làm phốt piston. Tùy vị trí sử dụng, môi ngoài cũng có thể làm kín với bề mặt rãnh lắp, giúp hạn chế dầu đi qua khe hở và duy trì áp suất làm việc của xi lanh.
Rãnh chữ U chứa áp suất
Rãnh chữ U nằm giữa hai môi làm kín và là đặc điểm nhận biết chính của phốt U-cup UHS. Khi dầu thủy lực đi vào khoang chữ U, áp suất sẽ đẩy hai môi phốt áp sát vào các bề mặt tiếp xúc. Áp suất càng tăng, lực ép lên môi làm kín càng lớn, nhờ đó nâng cao hiệu quả ngăn rò rỉ dầu.
Nhờ cấu tạo U-cup đối xứng, phớt UHS có thể được sử dụng tại nhiều vị trí trên xi lanh thủy lực. Tuy nhiên, cần lựa chọn đúng kích thước, rãnh lắp và hướng môi chịu áp suất để phốt hoạt động ổn định, tránh mòn hoặc rò dầu sớm.
Phốt UHS được làm từ vật liệu gì?
Phốt UHS trên thị trường thường được sản xuất từ PU – polyurethane. Vật liệu này được sử dụng phổ biến trong hệ thống thủy lực nhờ những đặc tính như:
- Khả năng chống mài mòn tương đối tốt.
- Độ đàn hồi phù hợp với chuyển động tịnh tiến.
- Chịu dầu thủy lực trong nhiều ứng dụng thông dụng.
- Hạn chế đùn ép trong khe hở khi lựa chọn và lắp đặt đúng.
- Duy trì hình dạng tốt hơn một số loại cao su mềm trong điều kiện làm việc phù hợp.
Nhiệt độ, áp suất và tốc độ làm việc cho phép phụ thuộc vào cấp vật liệu, thiết kế phốt, khe hở lắp, chất lượng bề mặt và khuyến cáo của nhà sản xuất. Không nên áp dụng một mức thông số chung cho tất cả phốt UHS.

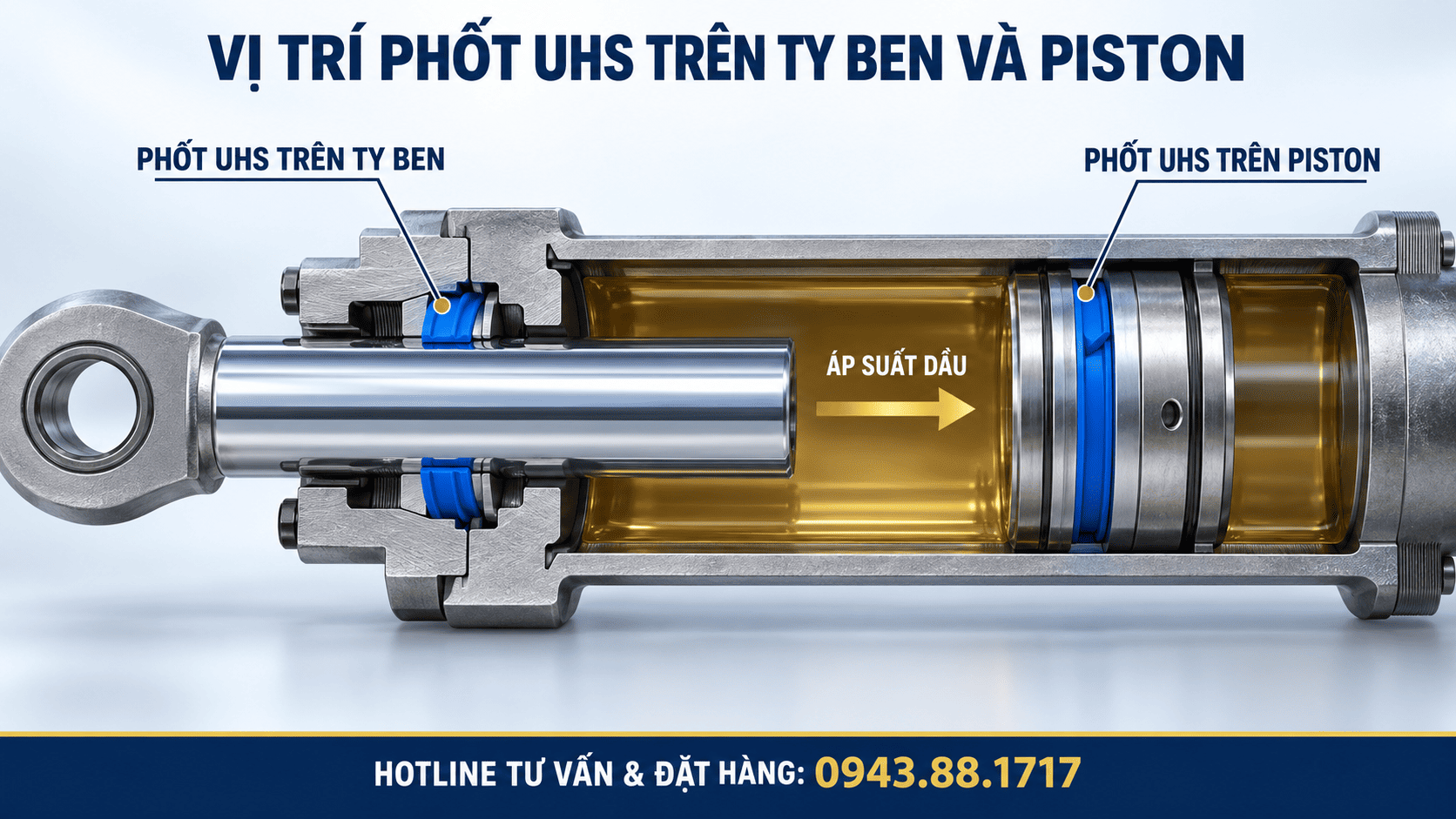

Phốt UHS dùng cho ty ben hay piston?
Nhờ tiết diện U-cup đối xứng, phốt UHS có thể xuất hiện ở cả vị trí ty ben và piston. Tuy nhiên, hướng lắp môi phốt phải phù hợp với phía chịu áp suất.
Phốt UHS trên ty ben
Khi sử dụng làm phốt ty ben, môi trong tiếp xúc với bề mặt ty. Sản phẩm giúp giữ dầu bên trong xi lanh và hạn chế dầu rò rỉ ra ngoài khi ty chuyển động.
Phốt UHS trên piston
Khi lắp trên piston, môi ngoài tiếp xúc với lòng xi lanh. Phốt giúp ngăn dầu đi qua khe hở giữa piston và ống xi lanh, hỗ trợ duy trì lực đẩy của ben.
Không nên lắp phốt chỉ dựa vào hình dạng nhìn bên ngoài. Cần xác định rõ phía có áp suất và hướng mở của môi phốt trước khi lắp.
Ứng dụng của phốt ben thủy lực UHS
Phốt UHS được sử dụng trong nhiều thiết bị và hệ thống như:
- Xi lanh thủy lực.
- Ben nâng và bàn nâng.
- Máy ép thủy lực.
- Xe nâng hàng.
- Máy xúc và máy đào.
- Máy công trình.
- Máy nông nghiệp.
- Thiết bị nâng hạ.
- Máy cơ khí và máy công nghiệp.
- Hệ thống thủy lực trong nhà máy.
Việc lựa chọn đúng phốt cần căn cứ vào kích thước, vị trí lắp, áp suất, tốc độ chuyển động, loại dầu và tình trạng bề mặt ty hoặc lòng xi lanh.
Ưu điểm của phốt ben thủy lực UHS
Phốt ben thủy lực UHS được sử dụng phổ biến trong xi lanh, ben nâng và thiết bị công nghiệp nhờ thiết kế U-cup gọn, khả năng làm kín hiệu quả và nhiều quy cách kích thước. Những ưu điểm nổi bật của phốt UHS gồm:
- Làm kín theo áp suất: Rãnh chữ U tiếp nhận áp lực dầu, giúp hai môi phốt ép sát vào bề mặt ty ben hoặc lòng xi lanh, từ đó hạn chế rò rỉ dầu.
- Sử dụng linh hoạt: Biên dạng đối xứng cho phép phốt UHS được ứng dụng tại nhiều vị trí trên ty ben và piston, tùy theo thiết kế xi lanh.
- Chống mài mòn tốt: Vật liệu PU thường dùng cho phốt UHS có độ đàn hồi và khả năng chống mài mòn phù hợp với chuyển động tịnh tiến.
- Kết cấu nhỏ gọn: Phốt có thiết kế liền khối, thuận tiện bố trí trong rãnh và thay thế khi sửa chữa xi lanh thủy lực.
- Nhiều kích thước lựa chọn: Thị trường có nhiều quy cách phốt UHS d × D × H, đáp ứng đa dạng kích thước ty ben, piston và rãnh lắp.
- Ứng dụng rộng rãi: Phù hợp với ben nâng, xe nâng, máy ép, máy công trình, máy nông nghiệp và nhiều thiết bị thủy lực công nghiệp.
- Dễ xác định quy cách: Khách hàng có thể đo đường kính trong, đường kính ngoài và chiều cao phốt theo thứ tự d × D × H (mm) để tìm sản phẩm thay thế.
Khả năng làm kín và tuổi thọ của phớt UHS còn phụ thuộc vào độ chính xác của rãnh lắp, khe hở giữa các chi tiết, độ nhẵn của ty ben hoặc lòng xi lanh, áp suất làm việc và kỹ thuật lắp đặt. Vì vậy, cần kiểm tra toàn bộ cụm xi lanh và lựa chọn đúng kích thước phốt trước khi thay thế.

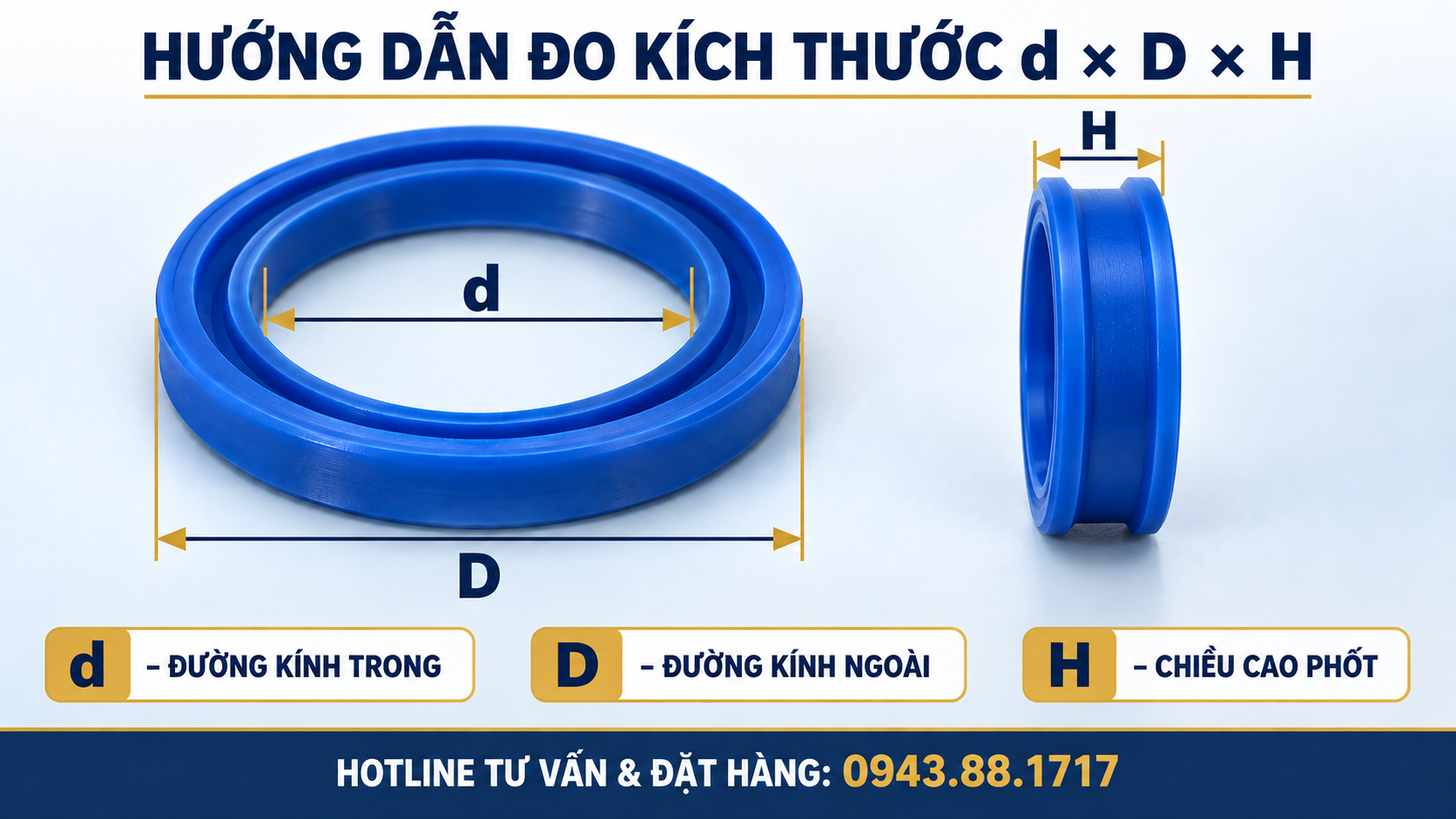

Hướng dẫn đo kích thước phốt UHS
Kích thước phốt UHS thường được thể hiện theo thứ tự:
d × D × H (mm)
Trong đó:
- d: đường kính trong của phốt.
- D: đường kính ngoài của phốt.
- H: chiều cao hoặc bề dày tổng thể của phốt.

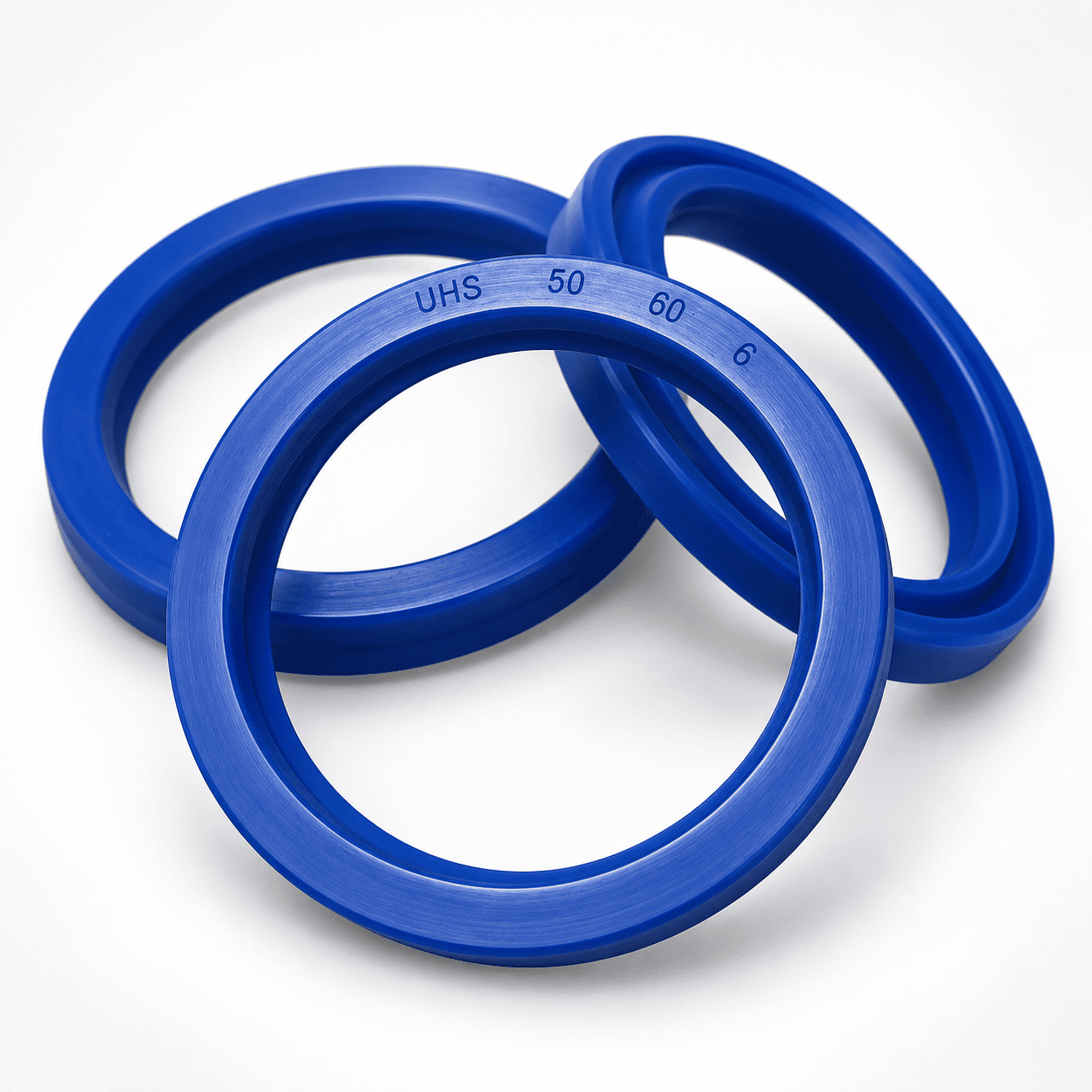

Ví dụ, phốt UHS 40×50×6 có:
- Đường kính trong d = 40 mm.
- Đường kính ngoài D = 50 mm.
- Chiều cao H = 6 mm.
Cách đo phốt UHS cũ
- Vệ sinh sạch dầu và bụi bẩn trên phốt.
- Dùng thước cặp đo đường kính trong.
- Đo đường kính ngoài tại vị trí lớn nhất.
- Đo chiều cao tổng thể của phốt.
- Chụp rõ mặt trước, mặt sau và mặt cắt.
- Gửi số đo và hình ảnh để đối chiếu quy cách.
Phốt cũ có thể đã co, giãn, mòn hoặc biến dạng sau thời gian sử dụng. Nếu số đo nằm giữa hai kích thước, nên đo thêm đường kính ty ben, lòng xi lanh và rãnh lắp để lựa chọn chính xác hơn.

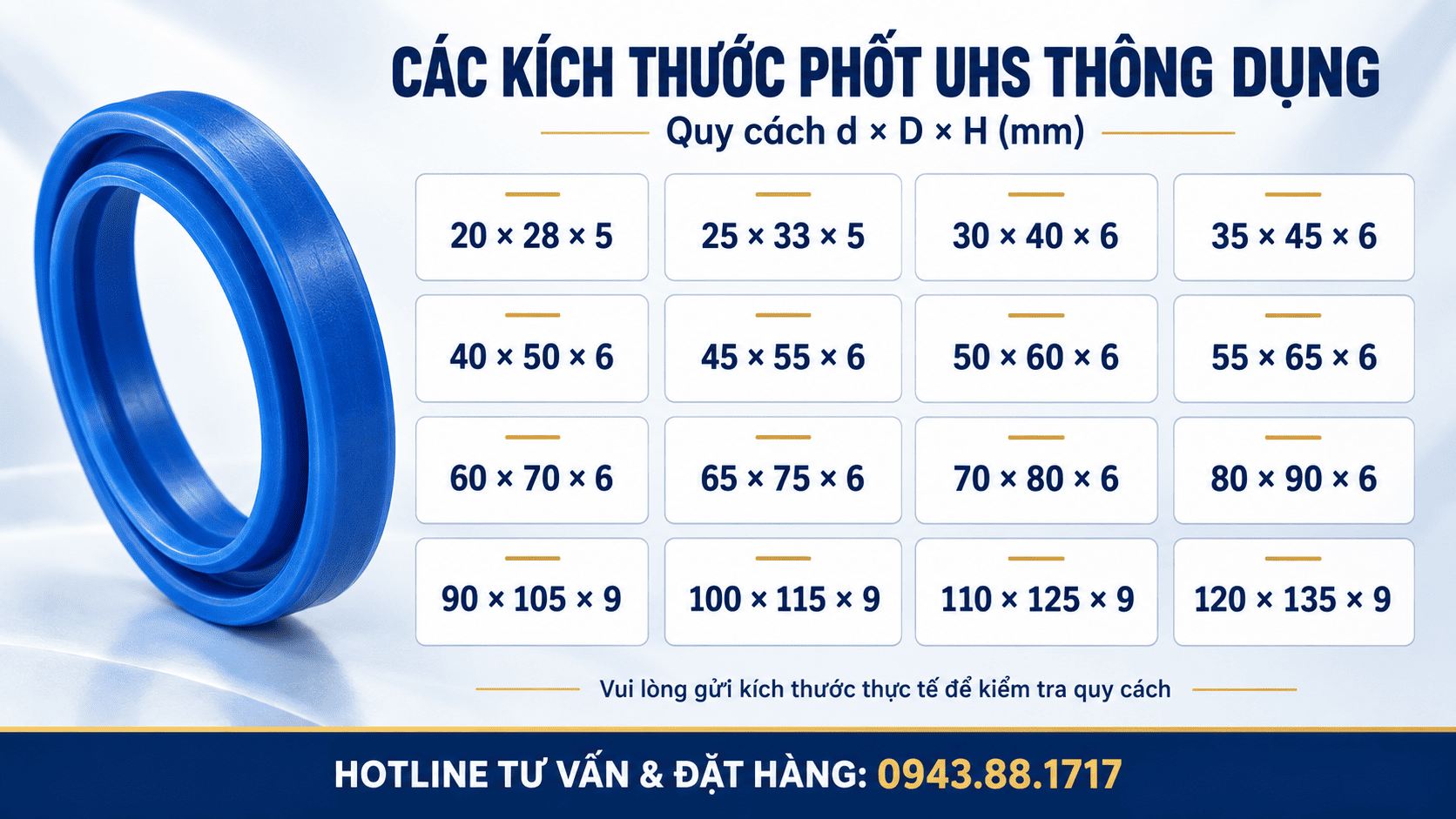

Bảng kích thước phốt UHS thông dụng
Vật Tư Miền Nam cung cấp nhiều kích thước phốt UHS và phốt UN/UHS phục vụ sửa chữa ty ben, piston và xi lanh thủy lực. Quy cách sản phẩm được trình bày theo thứ tự:
d × D × H (mm)
Trong đó, d là đường kính trong, D là đường kính ngoài và H là chiều cao của phốt. Dưới đây là những kích thước phốt ben thủy lực UHS được khách hàng quan tâm và tìm mua nhiều:
Cách đặt mua đúng kích thước phốt UHS
Để được kiểm tra và báo giá nhanh, khách hàng vui lòng gửi:
- Mã hoặc thông số còn nhìn thấy trên phốt cũ.
- Kích thước d × D × H đo bằng thước cặp.
- Hình ảnh mặt trước, mặt sau và mặt cắt chữ U.
- Kích thước ty ben, lòng xi lanh hoặc rãnh lắp.
- Số lượng phốt UHS cần mua.
Lưu ý: Bảng kích thước trên mang tính tham khảo, tổng hợp từ các quy cách được khách hàng quan tâm trên thị trường. Tình trạng hàng có thể thay đổi theo từng thời điểm; biên dạng và dung sai cũng có thể khác nhau giữa các nhà sản xuất. Vì vậy, khách hàng nên gửi mẫu phốt cũ, hình ảnh hoặc số đo thực tế để Vật Tư Miền Nam kiểm tra trước khi xác nhận đơn hàng.
Bạn chưa tìm thấy kích thước cần mua trong bảng? Hãy gửi mã phốt hoặc số đo thực tế để được hỗ trợ tìm quy cách phù hợp.
Khi nào cần thay phốt ben thủy lực UHS?
Phốt ben thủy lực UHS bị mòn hoặc hư hỏng sẽ làm giảm khả năng làm kín, gây rò rỉ dầu và ảnh hưởng trực tiếp đến lực đẩy của xi lanh. Người sử dụng nên kiểm tra và thay phốt UHS khi xuất hiện một trong những dấu hiệu sau:
- Dầu thủy lực rò rỉ hoặc bám thành vệt quanh ty ben.
- Xi lanh tự tụt, không giữ được tải hoặc giữ tải kém.
- Ben nâng yếu, di chuyển chậm dù hệ thống vẫn đủ dầu.
- Áp suất xi lanh suy giảm bất thường.
- Ty ben chuyển động không đều, bị giật hoặc phát ra tiếng động lạ.
- Dầu thủy lực hao hụt nhanh nhưng không phát hiện rò rỉ tại đường ống.
- Môi làm kín của phốt bị mòn, sứt, rách hoặc biến dạng.
- Bề mặt phốt UHS bị chai cứng, nứt hoặc mất độ đàn hồi.
Khi thay phốt ben UHS, không nên chỉ kiểm tra riêng vòng phốt. Cần kiểm tra đồng thời bề mặt ty ben, lòng xi lanh, piston, bạc dẫn hướng, phốt chắn bụi, độ đồng tâm và khe hở lắp đặt.
Nếu ty ben bị cong, xước hoặc rỗ bề mặt, phốt mới có thể nhanh chóng bị cắt môi và tiếp tục rò dầu. Tương tự, bạc dẫn hướng bị mòn hoặc khe hở quá lớn có thể làm phốt UHS chịu tải lệch, dẫn đến biến dạng và hư hỏng sớm.
Để lựa chọn đúng kích thước phốt UHS, khách hàng nên gửi mã phốt, hình ảnh thực tế và số đo d × D × H để được hỗ trợ đối chiếu trước khi đặt hàng.
HOTLINE TƯ VẤN VÀ ĐẶT HÀNG: 0943.88.1717 (Zalo)
Lưu ý khi lắp phốt ben thủy lực UHS
Lắp phốt ben thủy lực UHS đúng kỹ thuật giúp môi phốt tiếp xúc đều với ty ben hoặc lòng xi lanh, hạn chế rò rỉ dầu và kéo dài thời gian sử dụng. Trong quá trình thay phốt UHS, cần lưu ý những điểm sau:
- Vệ sinh sạch vị trí lắp: Loại bỏ dầu cũ, cặn bẩn và bụi kim loại trong rãnh trước khi đặt phốt mới.
- Xử lý cạnh sắc và ba via: Các cạnh sắc tại đầu ty, miệng xi lanh hoặc rãnh lắp có thể cắt, xước môi phốt khi lắp.
- Kiểm tra bề mặt ty ben: Không nên lắp phốt mới khi ty ben bị cong, xước, rỗ hoặc bong lớp mạ vì phốt có thể nhanh chóng bị mòn và tiếp tục rò dầu.
- Kiểm tra đúng kích thước: Đối chiếu đầy đủ ba thông số d × D × H và kích thước rãnh lắp trước khi thay phốt.
- Bôi trơn trước khi lắp: Phủ một lớp mỏng dầu thủy lực tương thích lên phốt và bề mặt tiếp xúc để giảm ma sát trong lần vận hành đầu tiên.
- Lắp đúng chiều chịu áp suất: Rãnh chữ U và phần mở của môi làm kín phải hướng về phía dầu có áp suất.
- Sử dụng dụng cụ phù hợp: Không dùng tua vít, dao hoặc vật kim loại sắc chọc trực tiếp vào môi phốt.
- Không kéo giãn hoặc bẻ gập quá mức: Làm biến dạng thân và môi phốt có thể khiến phớt UHS mất khả năng làm kín.
- Kiểm tra độ đồng tâm: Ty ben, piston và lòng xi lanh phải đồng tâm để tránh phốt bị ép lệch hoặc mòn không đều.
- Vận hành thử sau khi lắp: Cho xi lanh hoạt động chậm trong những chu kỳ đầu, sau đó kiểm tra tình trạng rò rỉ và chuyển động của ty ben.
Nếu chưa xác định được chiều lắp phốt UHS, khách hàng nên gửi hình phốt cũ, rãnh lắp và vị trí trên xi lanh để được hỗ trợ đối chiếu. Không nên lắp thử nhiều lần vì thao tác tháo ra, lắp lại có thể làm xước hoặc biến dạng môi phốt.
Mua phốt ben thủy lực UHS ở đâu uy tín, giá tốt?
Nếu đang tìm địa chỉ mua phốt ben thủy lực UHS, khách hàng nên lựa chọn đơn vị có khả năng kiểm tra kích thước, nhận diện biên dạng và tư vấn đúng vị trí sử dụng. Giá phốt UHS phụ thuộc vào kích thước, vật liệu, thương hiệu và số lượng đặt mua.
Vật Tư Miền Nam cung cấp phốt UHS, phớt ben thủy lực và các loại gioăng phốt công nghiệp phục vụ sửa chữa xi lanh, ben nâng, máy công trình, xe nâng và thiết bị nhà máy.
Khách hàng có thể gửi:
- Mã phốt cũ.
- Kích thước d × D × H.
- Hình ảnh phốt thực tế.
- Kích thước ty ben và rãnh lắp.
- Số lượng cần mua.
Chúng tôi hỗ trợ kiểm tra quy cách trước khi báo giá, giúp hạn chế nhầm kích thước hoặc chọn sai biên dạng phốt.
