PHỐT CHẮN BỤI LBH | PHỐT GẠT BỤI TY XY LANH THỦY LỰC

Phốt chắn bụi LBH là dòng phớt gạt bụi chuyên dùng cho ty xy lanh thủy lực, có nhiệm vụ loại bỏ bụi bẩn, nước, bùn đất và các tạp chất bám trên bề mặt ty trước khi ty đi vào bên trong xy lanh. Đây là một chi tiết nhỏ nhưng có vai trò quan trọng trong việc bảo vệ phớt làm kín, dầu thủy lực và các bộ phận bên trong xy lanh.

Tại Vật Tư Miền Nam, phốt LBH được chúng tôi cung cấp với nhiều kích thước, phục vụ nhu cầu thay thế, sửa chữa và bảo trì xy lanh thủy lực, máy công trình, máy ép, thiết bị công nghiệp và hệ thống thủy lực.

Phốt chắn bụi LBH là gì?

Phốt chắn bụi LBH là loại phốt gạt bụi (Wiper Seal/Dust Seal) lắp tại miệng xy lanh thủy lực, có nhiệm vụ gạt bụi, đất, cát, nước và tạp chất bám trên ty trước khi ty đi vào trong xy lanh.

Phốt LBH có môi gạt tiếp xúc trực tiếp với bề mặt ty, giúp hạn chế chất bẩn xâm nhập và bảo vệ phốt ty cùng các chi tiết làm kín bên trong. LBH được thiết kế cho ty chuyển động tịnh tiến và lắp vào rãnh trong của cụm xy lanh.

Nói đơn giản, LBH là lớp bảo vệ bên ngoài của hệ thống làm kín ty xy lanh.

Tên gọi khác của phốt LBH

Khi tìm mua trên thị trường, khách hàng có thể gặp khá nhiều cách gọi khác nhau cho cùng dòng sản phẩm này. Việc sử dụng các tên gọi tương đương cũng rất phổ biến giữa người thợ, kỹ thuật viên và nhà cung cấp.Trên thị trường, sản phẩm còn được gọi bằng nhiều tên khác nhau:

• Phốt gạt bụi LBH
• Phốt chắn bụi LBH
• Phớt gạt bụi LBH
• Phớt chắn bụi LBH
• Phốt gạt bụi ty xy lanh
• Phốt chắn bụi ty thủy lực
• Phốt bụi ben thủy lực
• Seal LBH
• Wiper Seal LBH
• Dust Seal LBH
• LBH Wiper
• Hydraulic Cylinder Wiper Seal

Lưu ý: Phốt LBH có chức năng gạt bụi, không thay thế cho phốt ty làm kín dầu.

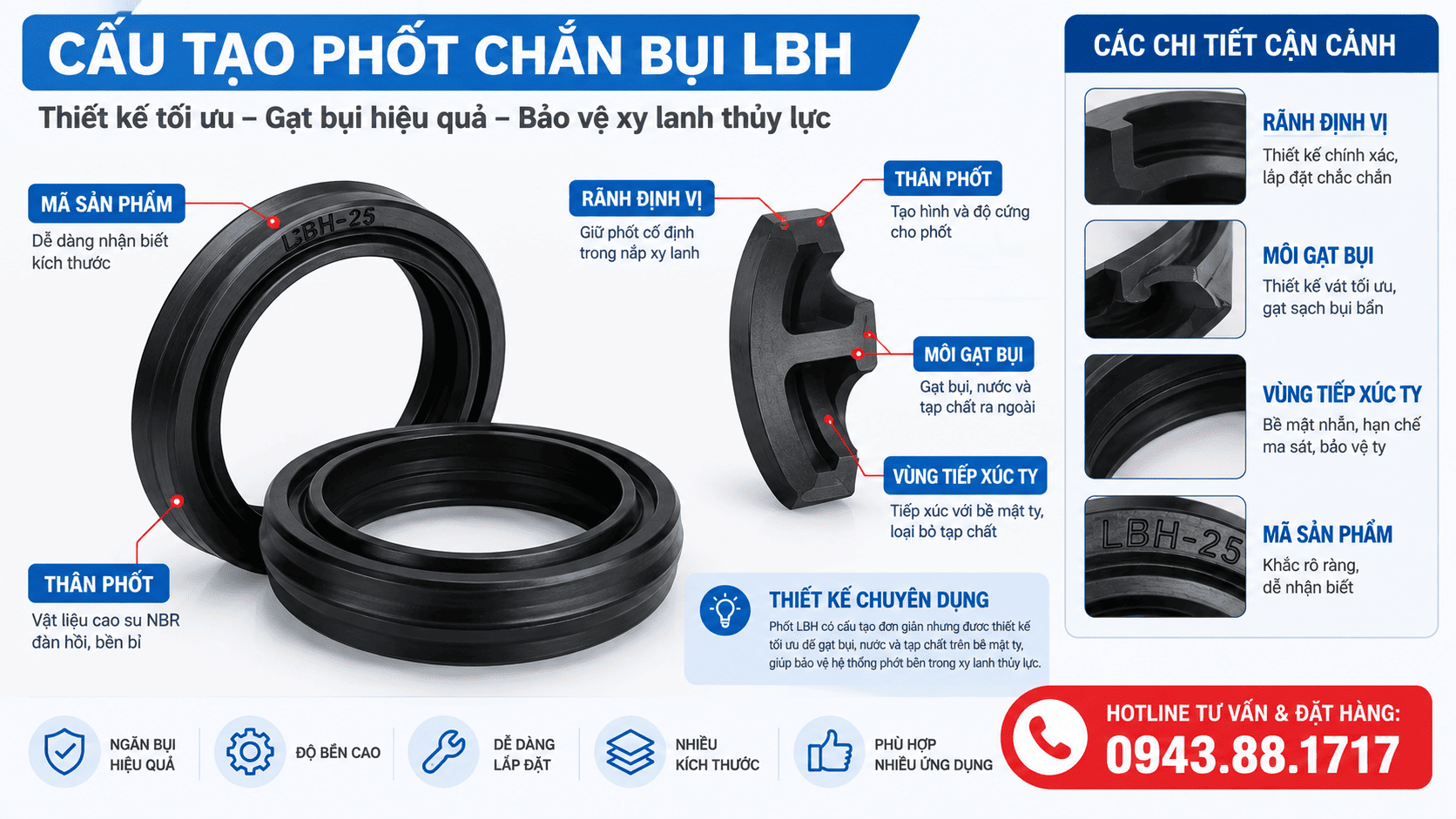

Cấu tạo phốt chắn bụi LBH gồm những bộ phận nào?

Phốt chắn bụi LBH có thiết kế nhỏ gọn, chuyên dùng cho ty xy lanh thủy lực chuyển động tịnh tiến. Cấu tạo của phốt tập trung vào khả năng gạt bụi và giữ phốt ổn định trong rãnh lắp.

1. Môi gạt bụi

Môi gạt là bộ phận trực tiếp tiếp xúc với bề mặt ty. Khi ty thu vào xy lanh, môi phốt sẽ gạt bụi, đất, nước, bùn và tạp chất ra khỏi bề mặt ty, hạn chế chúng đi vào bên trong.

2. Thân phốt LBH

Thân phốt tạo hình và giữ độ ổn định cho phốt trong quá trình làm việc. Phần thân được thiết kế phù hợp với kết cấu rãnh lắp của phốt gạt bụi LBH.

3. Phần định vị và lắp rãnh

Phốt LBH được thiết kế để lắp vào rãnh trong của nắp xy lanh, giúp phốt nằm chắc tại vị trí làm việc và duy trì độ tiếp xúc phù hợp với ty.

Lưu ý: Khi thay phốt LBH, cần đối chiếu đường kính ty, đường kính ngoài và kích thước rãnh lắp để chọn đúng quy cách. Sai kích thước có thể khiến môi gạt không tiếp xúc đúng hoặc phốt bị lỏng trong rãnh.

Vật liệu phốt chắn bụi LBH: NBR và FKM

Khi lựa chọn phốt chắn bụi LBH, ngoài kích thước và kiểu lắp, vật liệu phốt cũng cần được lựa chọn phù hợp với nhiệt độ, dầu thủy lực và môi trường làm việc.

Phốt LBH vật liệu NBR

NBR (Nitrile Rubber) là vật liệu phổ biến nhất trên phốt gạt bụi LBH, phù hợp với phần lớn các ứng dụng xy lanh thủy lực thông thường.

Theo catalogue NOK, vật liệu tiêu chuẩn của LBH là A505.

NBR có ưu điểm:

• Khả năng chịu dầu tốt
• Phù hợp với môi trường thủy lực thông dụng
• Độ đàn hồi và khả năng làm kín tốt
• Chi phí hợp lý, dễ thay thế

Phốt LBH vật liệu FKM

FKM (Fluorocarbon Rubber), thường được biết đến với tên Viton, được sử dụng khi phốt làm việc trong môi trường có nhiệt độ cao hoặc yêu cầu khả năng kháng hóa chất tốt hơn.

Trong catalogue NOK, vật liệu chịu nhiệt của dòng LBH được ký hiệu F357; một số quy cách có mã dạng LBH-xxF.

Nên chọn NBR hay FKM cho phốt LBH?

Không phải cứ chọn FKM/Viton là tốt hơn NBR. Với xy lanh thủy lực thông thường, NBR thường đã đáp ứng tốt yêu cầu sử dụng. FKM phù hợp hơn khi điều kiện làm việc có nhiệt độ cao hoặc môi trường đặc biệt.

Khi chọn phốt chắn bụi LBH, nên căn cứ vào kích thước ty, rãnh lắp, nhiệt độ làm việc, loại dầu và môi trường thực tế để chọn đúng vật liệu và quy cách.

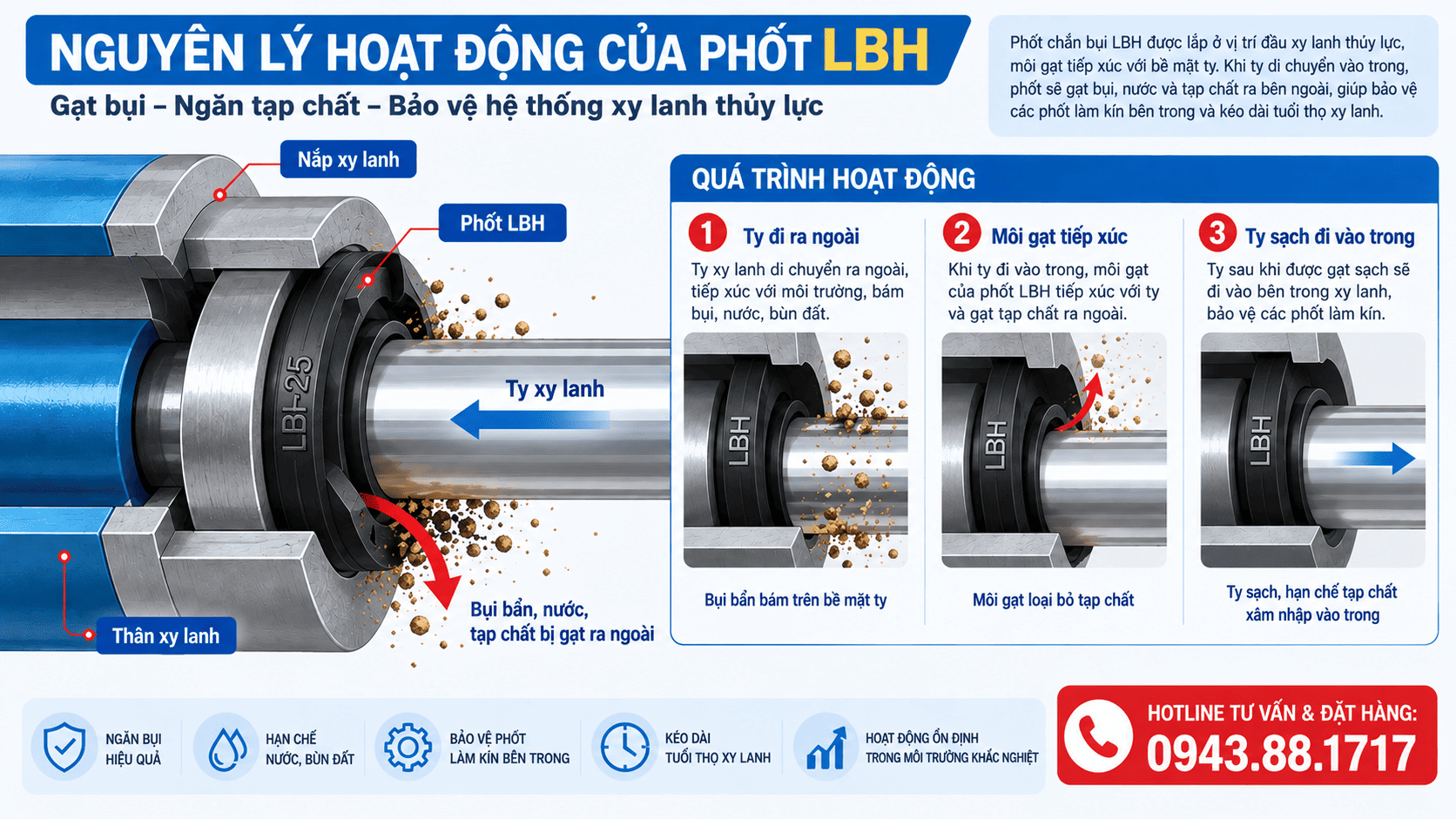

Vị trí lắp và nguyên lý hoạt động của phốt chắn bụi LBH

Phốt chắn bụi LBH được lắp tại miệng nắp xy lanh, phía ngoài phốt ty, ngay vị trí ty thủy lực đi vào và đi ra khỏi xy lanh. Cách bố trí này giúp LBH tạo thành lớp bảo vệ đầu tiên cho cụm làm kín bên trong.

Khi ty xy lanh thu vào, môi gạt của phốt LBH luôn tiếp xúc với bề mặt ty và gạt bụi, đất, nước, bùn cùng các tạp chất ra ngoài trước khi ty đi qua nắp xy lanh. Khi ty đẩy ra, môi phốt vẫn duy trì độ tiếp xúc cần thiết với bề mặt ty để hạn chế tạp chất bám và xâm nhập vào bên trong.

Nhờ nguyên lý này, phốt gạt bụi LBH giúp bảo vệ phốt ty, hạn chế nhiễm bẩn dầu thủy lực và góp phần duy trì độ bền của hệ thống làm kín xy lanh.

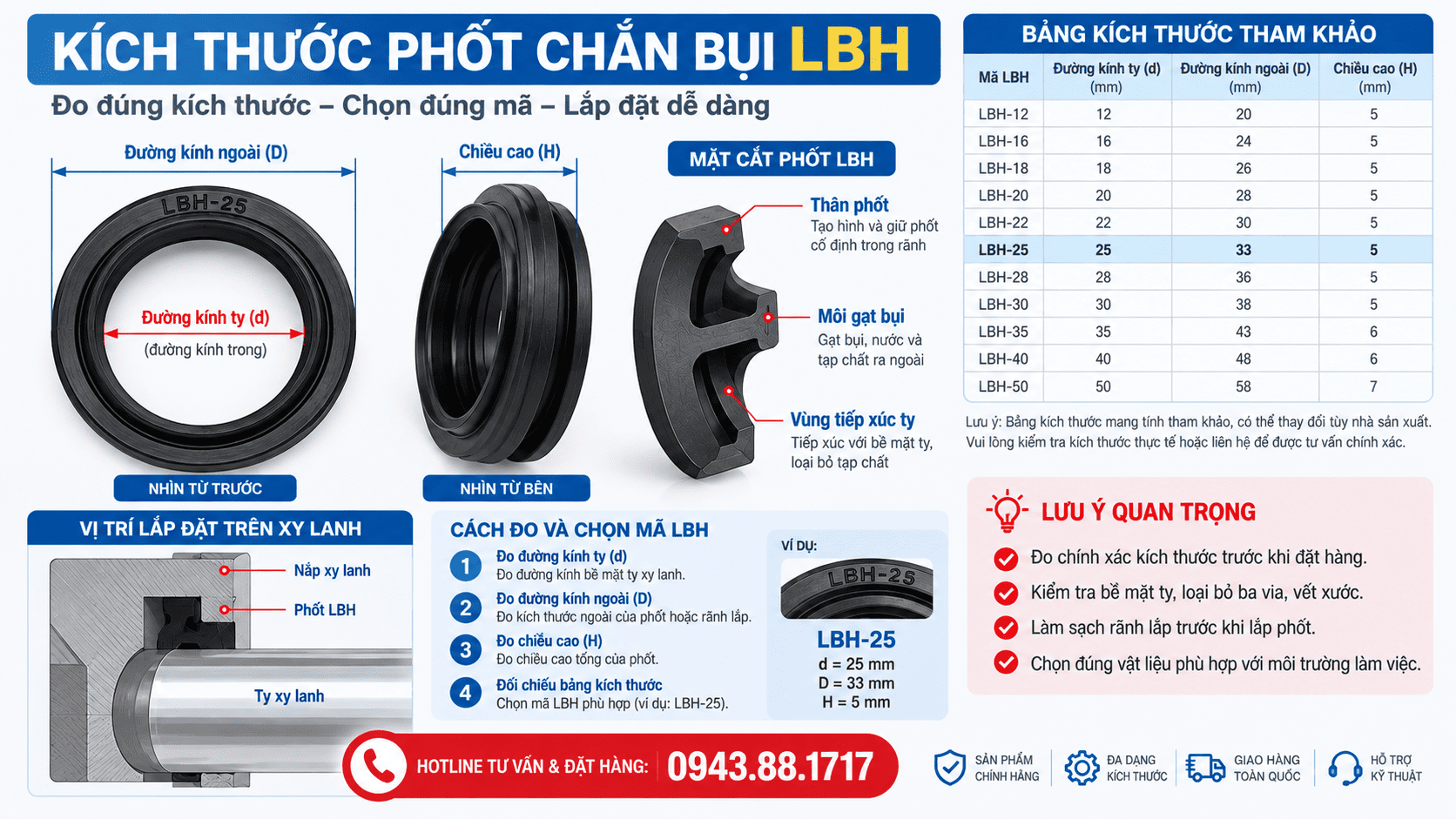

Cách đọc kích thước và chọn đúng phốt chắn bụi LBH

Kích thước phốt chắn bụi LBH thường được thể hiện theo dạng d × D × t × h (mm), trong đó d là đường kính trong tương ứng với đường kính ty, D là đường kính ngoài, t là chiều dày thân phốt và h là chiều cao phốt. Ví dụ, LBH-25: 25 × 33 × 4.5 × 6 mm.

Khi thay phốt, trước tiên nên đo đường kính ty bằng thước cặp, sau đó kiểm tra đường kính ngoài và kích thước rãnh lắp trên nắp xy lanh. Không nên chỉ dựa vào đường kính ty để chọn phốt, vì cùng một đường kính có thể có biến thể kích thước hoặc thiết kế rãnh khác nhau.

Cách đo thực tế: tháo phốt cũ, vệ sinh vị trí lắp → đo đường kính ty → đo đường kính rãnh/đường kính ngoài → đo chiều rộng và chiều sâu rãnh → đối chiếu với bảng kích thước phốt LBH trước khi đặt hàng.

Khi nào cần thay phốt chắn bụi LBH?

Phốt chắn bụi LBH nên được kiểm tra và thay thế khi môi gạt đã mất khả năng tiếp xúc tốt với bề mặt ty. Một số dấu hiệu thường gặp gồm:

• Môi phốt bị rách, nứt hoặc mòn.
• Phốt bị chai cứng, biến dạng hoặc mất độ đàn hồi.
• Phốt bị lỏng, tuột khỏi rãnh lắp.
• Sau khi ty thu vào, bụi, đất hoặc nước vẫn bám nhiều trên ty và đi vào phía trong.
• Ty xy lanh xuất hiện nhiều tạp chất hoặc có dấu hiệu ảnh hưởng đến các phốt làm kín bên trong.

Khi thay phốt gạt bụi LBH, nên kiểm tra đồng thời bề mặt ty và rãnh lắp. Nếu ty bị xước sâu, cong hoặc rãnh bị biến dạng thì thay phốt mới có thể không giải quyết được tình trạng hư hỏng.

Lưu ý khi lắp phốt chắn bụi LBH

Trước khi lắp, cần vệ sinh sạch rãnh và bề mặt ty, loại bỏ bụi, ba via hoặc cạnh sắc có thể làm hỏng môi phốt. Kiểm tra đúng kích thước phốt, đường kính ty và rãnh lắp trước khi lắp đặt.

Khi đưa phốt LBH vào rãnh, cần lắp đúng chiều của môi gạt, tránh dùng vật sắc nhọn cạy hoặc kéo trực tiếp lên môi phốt. Có thể sử dụng dụng cụ lắp chuyên dụng và một lượng dầu/ chất bôi trơn phù hợp để giảm ma sát trong quá trình lắp.

Sau khi lắp xong, kiểm tra để đảm bảo phốt nằm đều trong rãnh, môi gạt không bị xoắn hoặc lật, sau đó mới vận hành xy lanh.

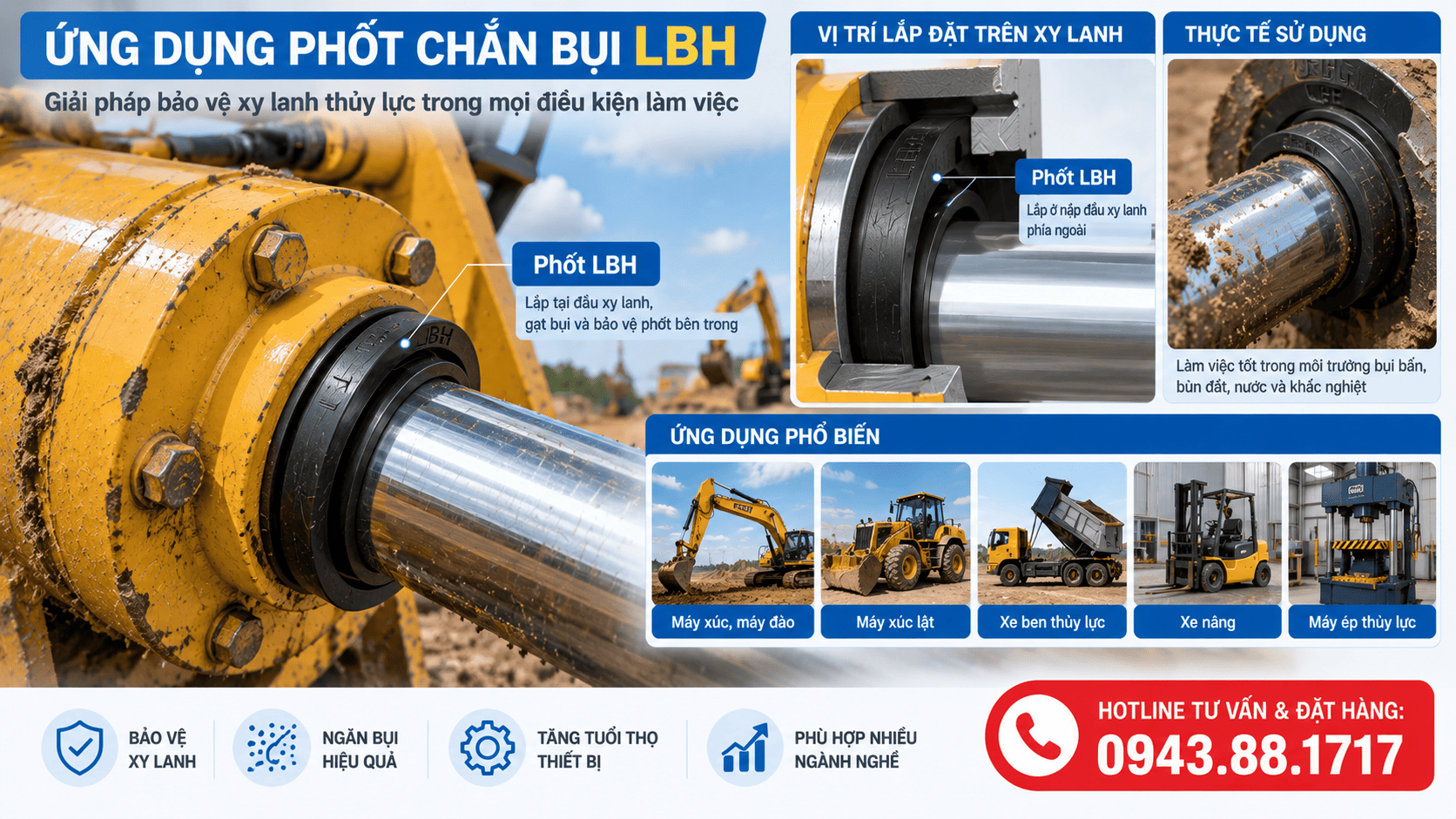

Phốt LBH được sử dụng ở đâu?

Phốt chắn bụi LBH được sử dụng rộng rãi trong các thiết bị có xy lanh thủy lực chuyển động tịnh tiến.

Một số ứng dụng phổ biến:

Máy xúc

Môi trường làm việc nhiều đất, cát và bùn khiến phốt gạt bụi đóng vai trò đặc biệt quan trọng.

Máy đào và máy công trình

Sử dụng tại các cụm xy lanh cần bảo vệ ty khỏi bụi bẩn và nước.

Xe nâng

Các xy lanh thủy lực của xe nâng cũng sử dụng hệ thống phốt để bảo vệ ty và giữ độ sạch cho cụm làm kín.

Máy ép thủy lực

Phốt LBH có thể được sử dụng trong các cụm xy lanh của máy ép và thiết bị công nghiệp.

Máy công nghiệp

Các hệ thống thủy lực có chuyển động tịnh tiến đều có thể cần đến phốt gạt bụi phù hợp với thiết kế.

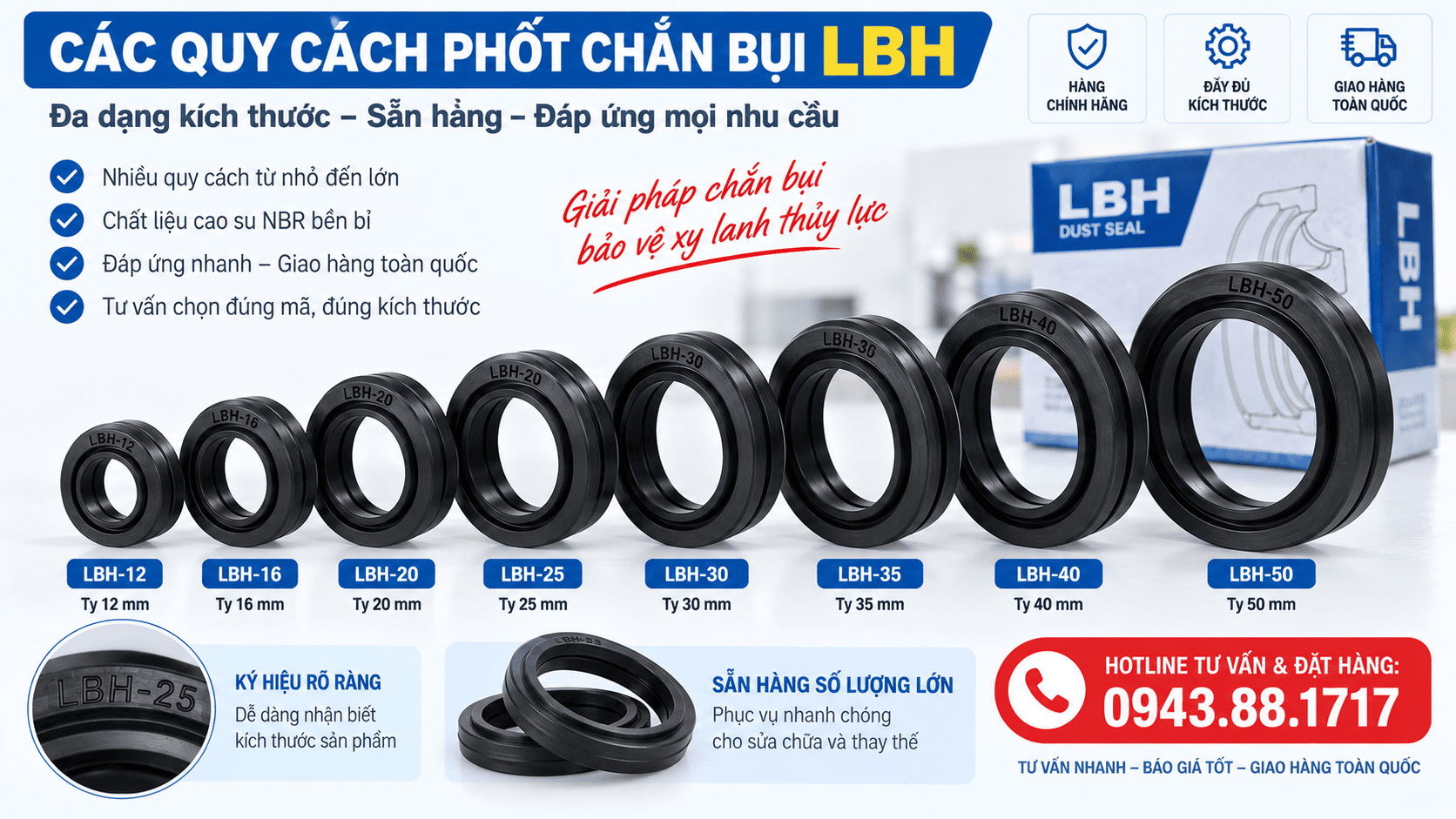

Mua phốt chắn bụi LBH ở đâu uy tín, giá tốt?
