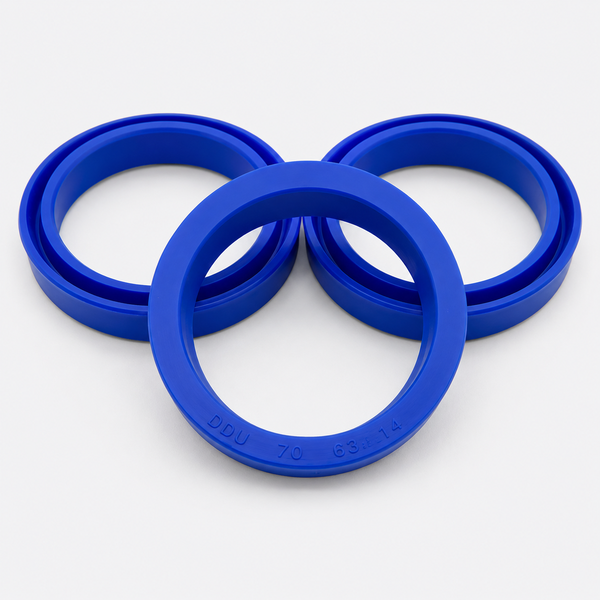

Phốt Thủy Lực Piston ODU – Phốt Piston PU Cho Xi Lanh Thủy Lực
Phốt thủy lực piston ODU là dòng phốt làm kín chuyên dùng trong xi lanh thủy lực, thường được chế tạo từ PU (Polyurethane) hoặc NBR. Phốt có nhiệm vụ duy trì áp suất làm việc của xi lanh, hạn chế rò rỉ dầu nội bộ và giúp piston vận hành ổn định trong quá trình chuyển động tịnh tiến.

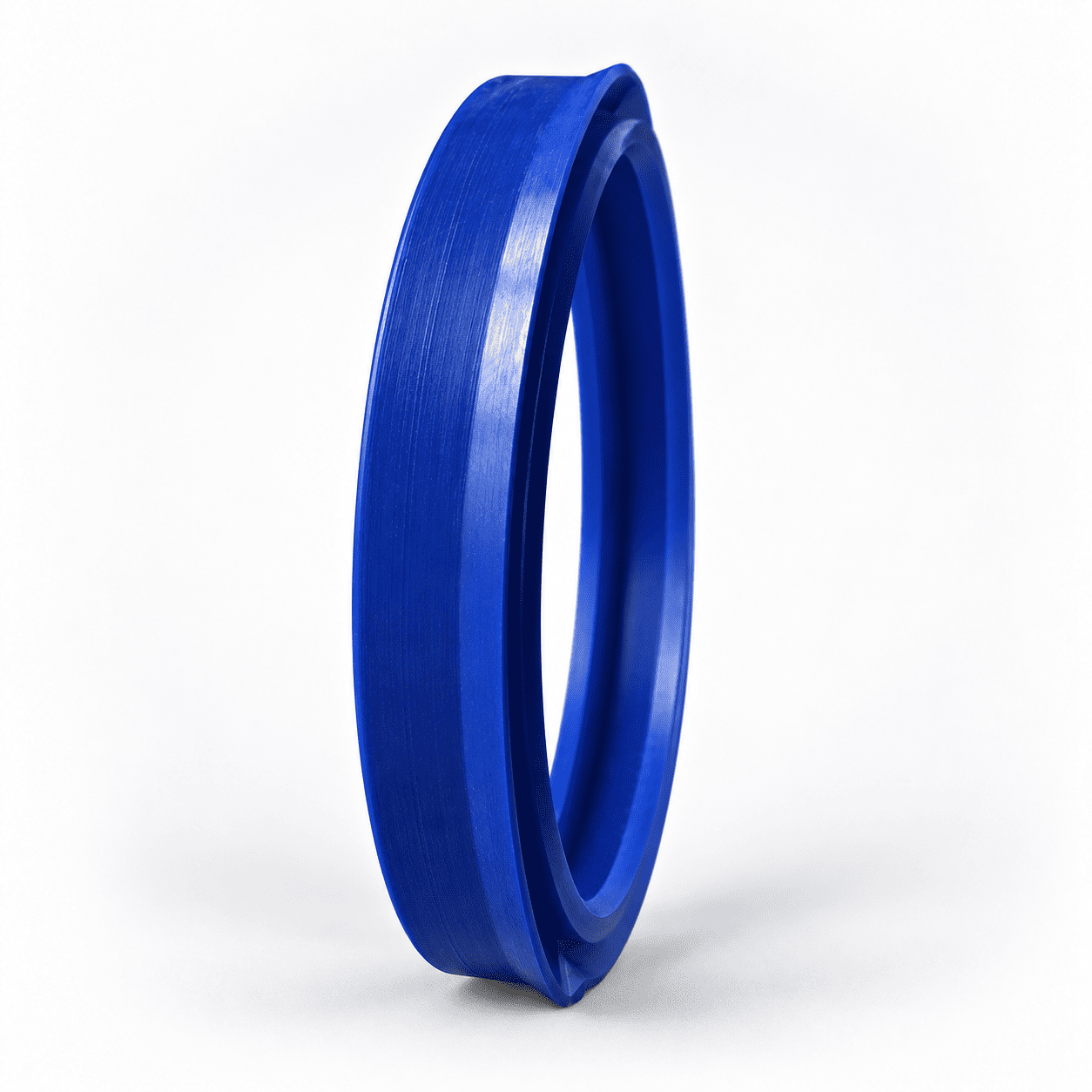

Trên thị trường, sản phẩm còn được gọi là phốt ODU, phốt piston ODU, phớt piston ODU, phốt ben ODU, phốt piston PU hoặc ODU piston seal. Dòng phốt này được sử dụng phổ biến trong máy xúc, xe nâng, máy ép thủy lực, máy công trình và các loại xi lanh công nghiệp.
Vật Tư Miền Nam chuyên cung cấp phốt thủy lực ODU theo mã và kích thước, phục vụ sửa chữa và bảo trì hệ thống thủy lực. Khách hàng có thể gửi mã phốt, kích thước D × d × H hoặc hình mẫu phốt cũ để được hỗ trợ kiểm tra quy cách và báo giá phù hợp.
Một số dòng ODU trên thị trường có khả năng làm việc ở áp suất khoảng 32 MPa và tốc độ tịnh tiến khoảng 0,5 m/s; thông số cụ thể phụ thuộc vào vật liệu và tiêu chuẩn của từng nhà sản xuất.
Phốt ODU là gì?

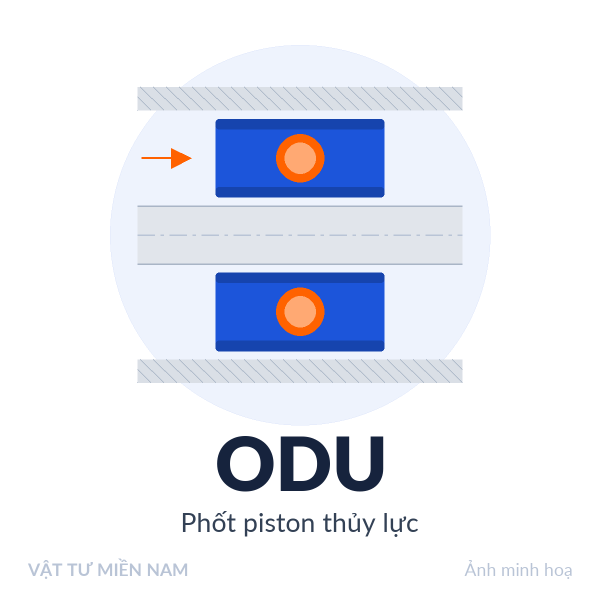

Phốt ODU là phốt làm kín piston được lắp trong rãnh trên piston của xi lanh thủy lực. Khi piston chuyển động, môi phốt tiếp xúc với bề mặt trong của lòng xi lanh, tạo vùng làm kín giữa hai khoang dầu có áp suất khác nhau.
Nhờ cơ chế này, dầu thủy lực được hạn chế lọt qua piston, giúp xi lanh duy trì áp suất và tạo đủ lực đẩy hoặc lực kéo theo thiết kế.
Phốt ODU lắp ở piston, không phải phốt ty
Đây là điểm rất quan trọng khi chọn phốt thay thế:
- Phốt ODU: lắp trên piston, làm kín giữa piston và lòng xi lanh.
- Phốt ty thủy lực: lắp tại đầu xi lanh, làm kín giữa ty piston và đầu xi lanh.
Hai loại phốt có vị trí và nhiệm vụ khác nhau nên không nên chọn thay thế chỉ dựa vào kích thước gần giống nhau. Khi phốt cũ mất mã, cần kiểm tra thêm hình dạng tiết diện, kích thước rãnh và vị trí lắp thực tế.

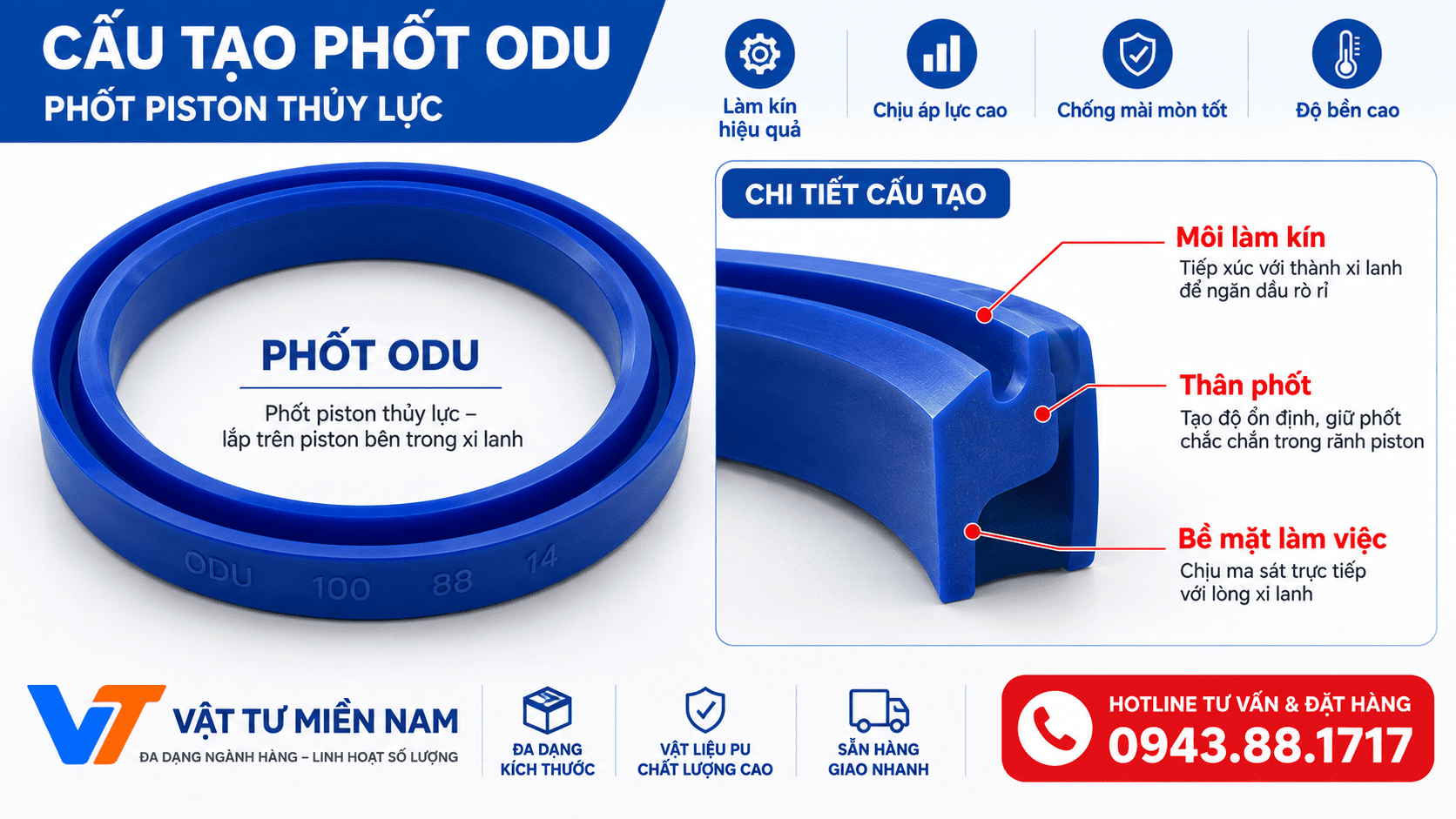

Cấu tạo của phốt piston ODU
Phốt ODU có kết cấu tương đối đơn giản nhưng hình dạng môi làm kín được thiết kế để đáp ứng chuyển động tịnh tiến của piston.
Các phần chính gồm:
- Môi làm kín: tiếp xúc trực tiếp với lòng xi lanh và giữ dầu thủy lực.
- Thân phốt: giúp phốt ổn định trong rãnh piston và chịu biến dạng khi có áp suất.
- Bề mặt làm việc: là vùng chịu ma sát trong quá trình piston di chuyển.
Tùy từng hãng và vật liệu, hình dạng tiết diện ODU có thể khác nhau một chút. Vì vậy khi thay phốt, không nên chỉ nhìn đường kính mà cần kiểm tra cả chiều cao, biên dạng và vị trí lắp.
Phốt ODU được làm từ vật liệu gì?
Phốt thủy lực ODU trên thị trường thường gặp nhất ở hai nhóm vật liệu là PU (Polyurethane) và NBR. Trong đó, phốt ODU bằng PU được sử dụng phổ biến hơn ở nhiều hệ thống xi lanh thủy lực nhờ khả năng chống mài mòn tốt, độ bền cơ học cao và phù hợp với chuyển động tịnh tiến liên tục của piston.

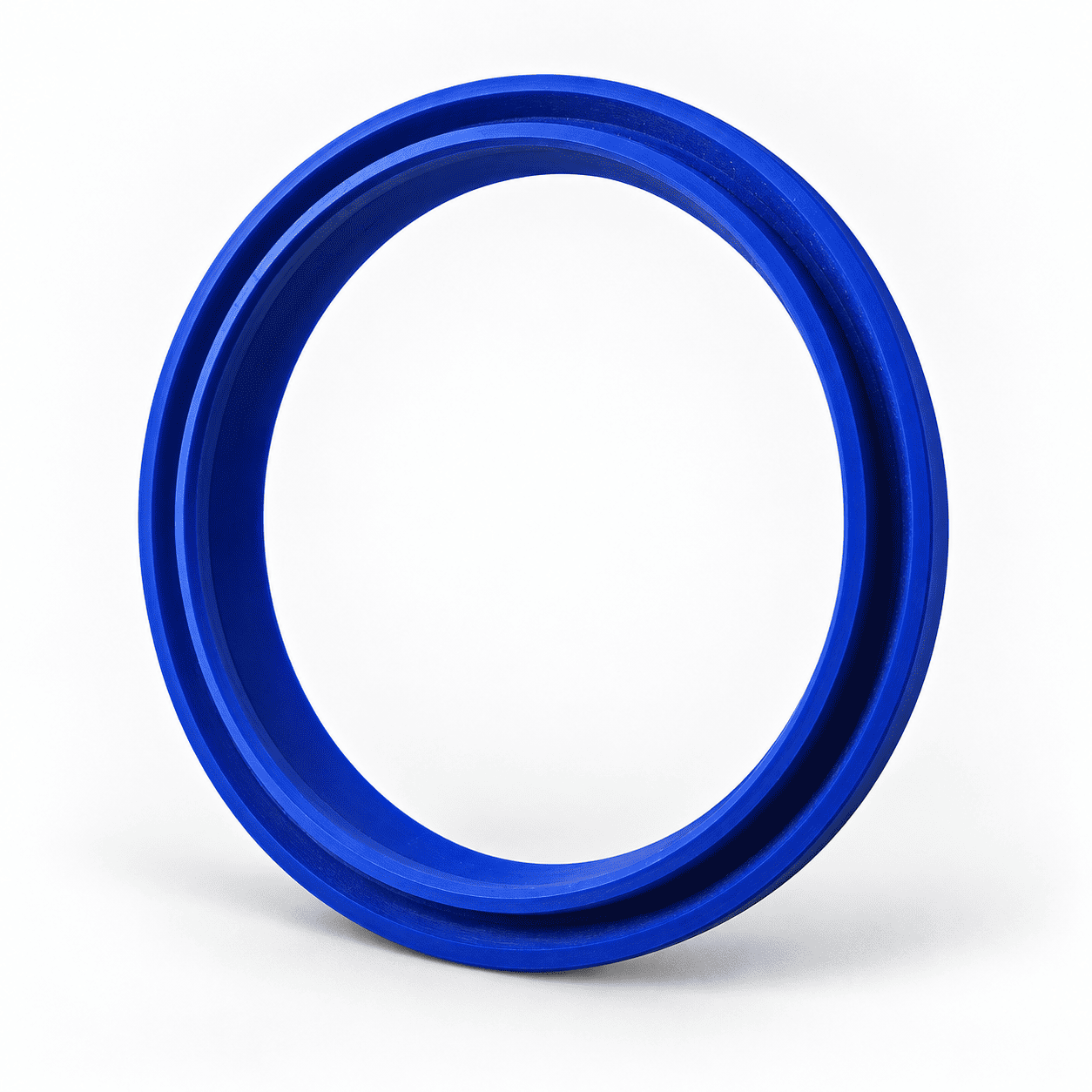

Phốt ODU bằng PU
Phốt piston ODU bằng PU phù hợp với các xi lanh làm việc thường xuyên, chịu ma sát lớn và yêu cầu độ bền cao. Vật liệu PU có ưu điểm:
- Chống mài mòn tốt khi piston chuyển động liên tục.
- Độ cứng và độ bền cơ học cao, giúp phốt ổn định trong rãnh piston.
- Khả năng chịu tải và áp suất tốt hơn trong nhiều ứng dụng thủy lực.
- Độ đàn hồi phù hợp để duy trì tiếp xúc với lòng xi lanh.
- Tương thích với nhiều loại dầu thủy lực gốc khoáng thông dụng.
Với các ứng dụng như máy xúc, xe nâng, máy ép, máy công trình và xi lanh công nghiệp, phốt ODU PU thường là lựa chọn được ưu tiên nếu hệ thống cần độ bền và khả năng chống mài mòn tốt.
Phốt ODU bằng NBR
Phốt ODU bằng NBR phù hợp với nhiều hệ thống thủy lực sử dụng dầu khoáng và làm việc ở điều kiện tải, nhiệt độ và tốc độ ở mức vừa phải.
Ưu điểm của NBR là:
- Khả năng chịu dầu khoáng tốt.
- Độ đàn hồi khá.
- Dễ sử dụng trong nhiều hệ thống thủy lực thông dụng.
- Chi phí thường hợp lý hơn so với một số vật liệu kỹ thuật cao hơn.
Tuy nhiên, khi lựa chọn phốt piston ODU NBR, cần kiểm tra kỹ điều kiện làm việc thực tế của xi lanh. Nếu hệ thống chịu ma sát lớn, áp suất cao hoặc làm việc liên tục, PU thường phù hợp hơn.

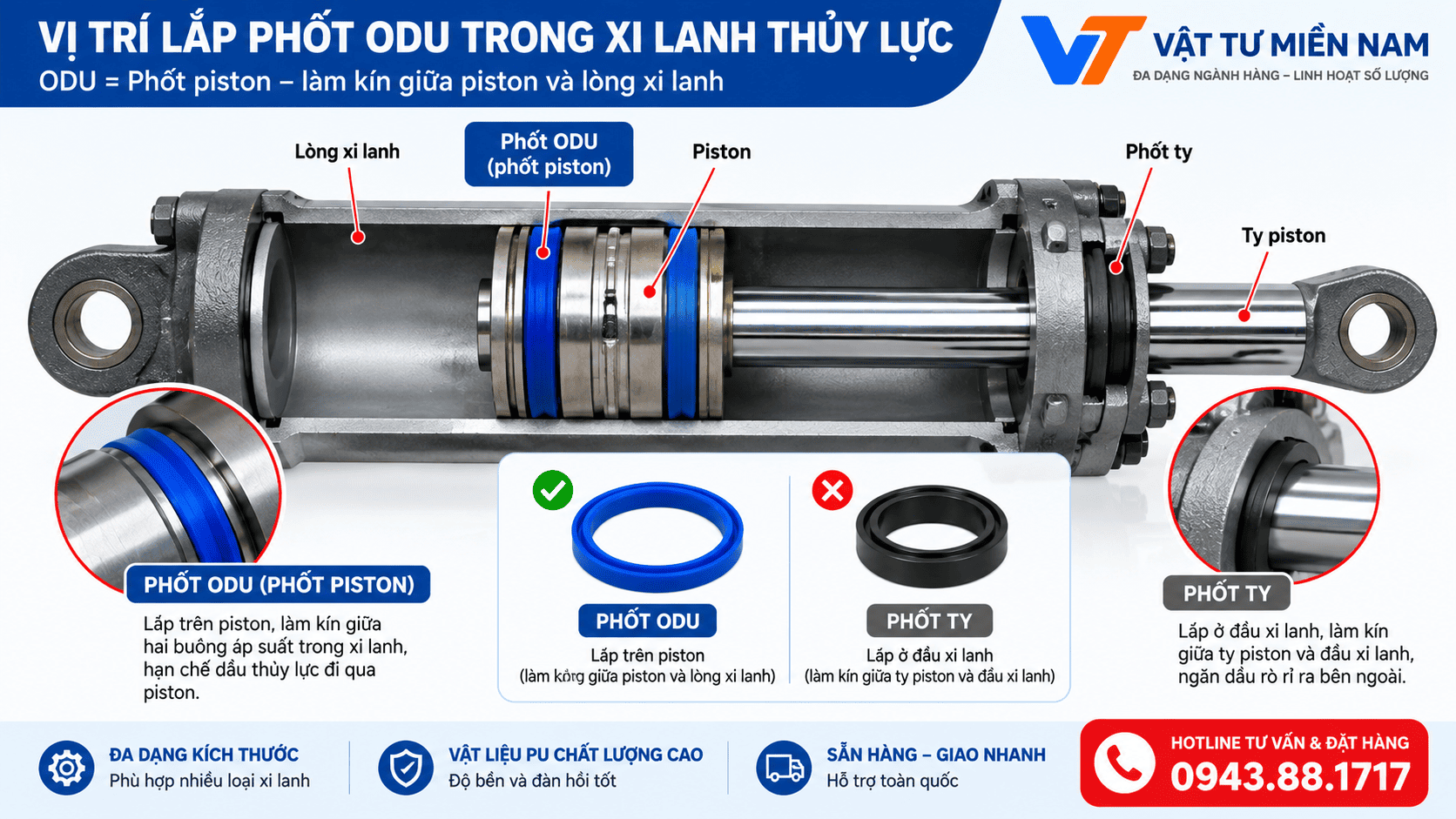

Phốt piston ODU lắp ở đâu trong xi lanh thủy lực?
Phốt piston ODU được lắp trong rãnh trên piston, làm việc trực tiếp với lòng xi lanh thủy lực. Khi piston chuyển động tịnh tiến, môi phốt ép sát vào bề mặt trong của xi lanh để tạo vùng làm kín giữa hai khoang dầu.
Nhiệm vụ chính của phốt thủy lực ODU là hạn chế dầu rò qua piston, duy trì chênh lệch áp suất giữa hai buồng xi lanh và giúp hệ thống giữ được lực đẩy hoặc lực kéo theo thiết kế.
Cần phân biệt rõ: ODU là phốt piston, không phải phốt ty. Phốt ty làm kín giữa ty piston và đầu xi lanh, còn ODU làm kín giữa piston và lòng xi lanh. Vì vậy khi thay phốt, cần xác định đúng vị trí lắp và đúng biên dạng, không nên chọn chỉ dựa trên kích thước tương đương.

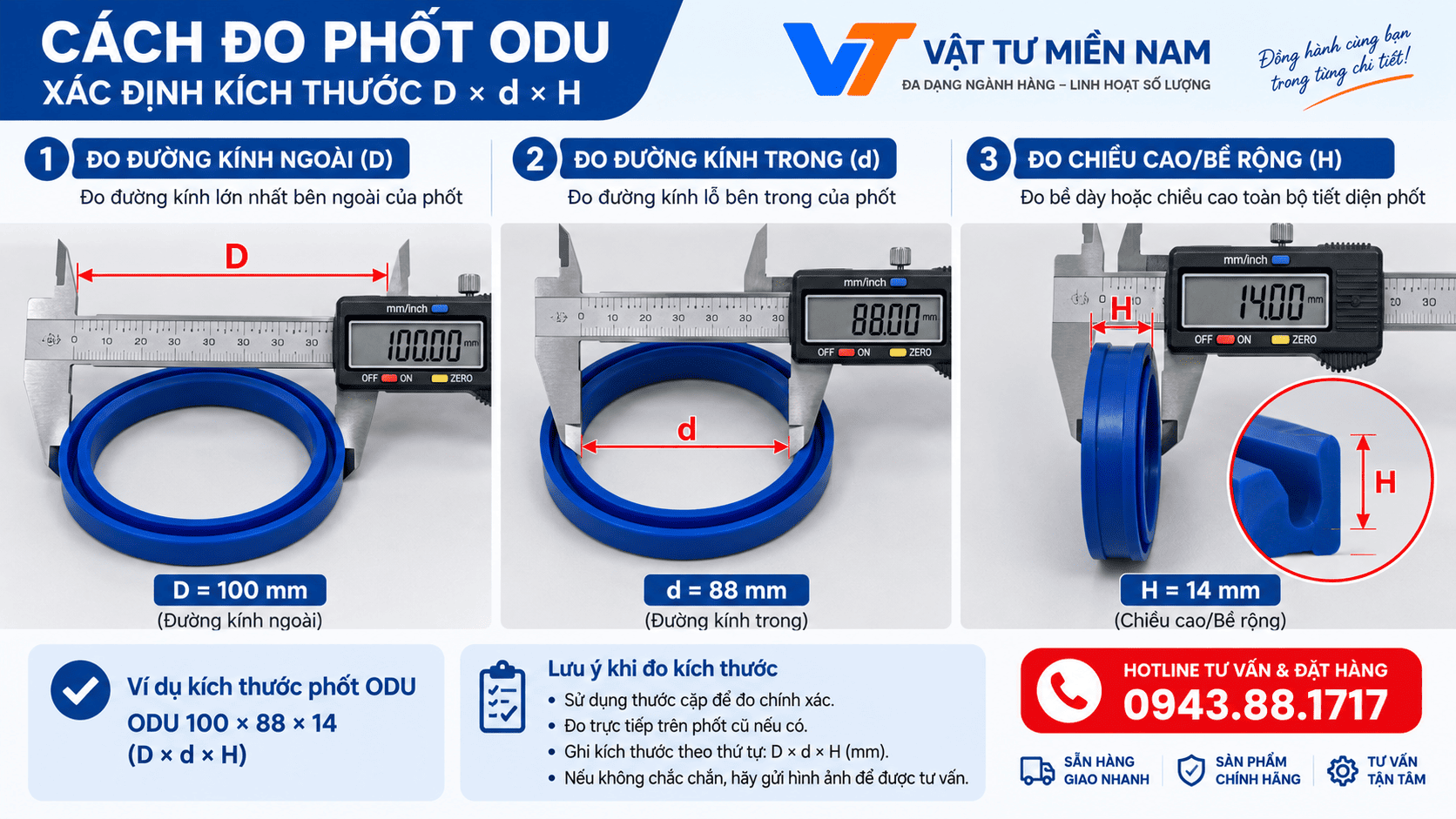

Cách đo kích thước phốt ODU khi mất mã
Khi phốt ODU cũ bị mờ mã hoặc không còn thông số, nên dùng thước cặp để đo trực tiếp theo 3 kích thước chính D × d × H.
- D – Đường kính ngoài: đo đường kính lớn nhất bên ngoài phốt.
- d – Đường kính trong: đo đường kính lỗ phía trong của phốt.
- H – Chiều cao phốt: đo toàn bộ bề rộng hoặc chiều cao tiết diện.
Ví dụ, phốt có kích thước:

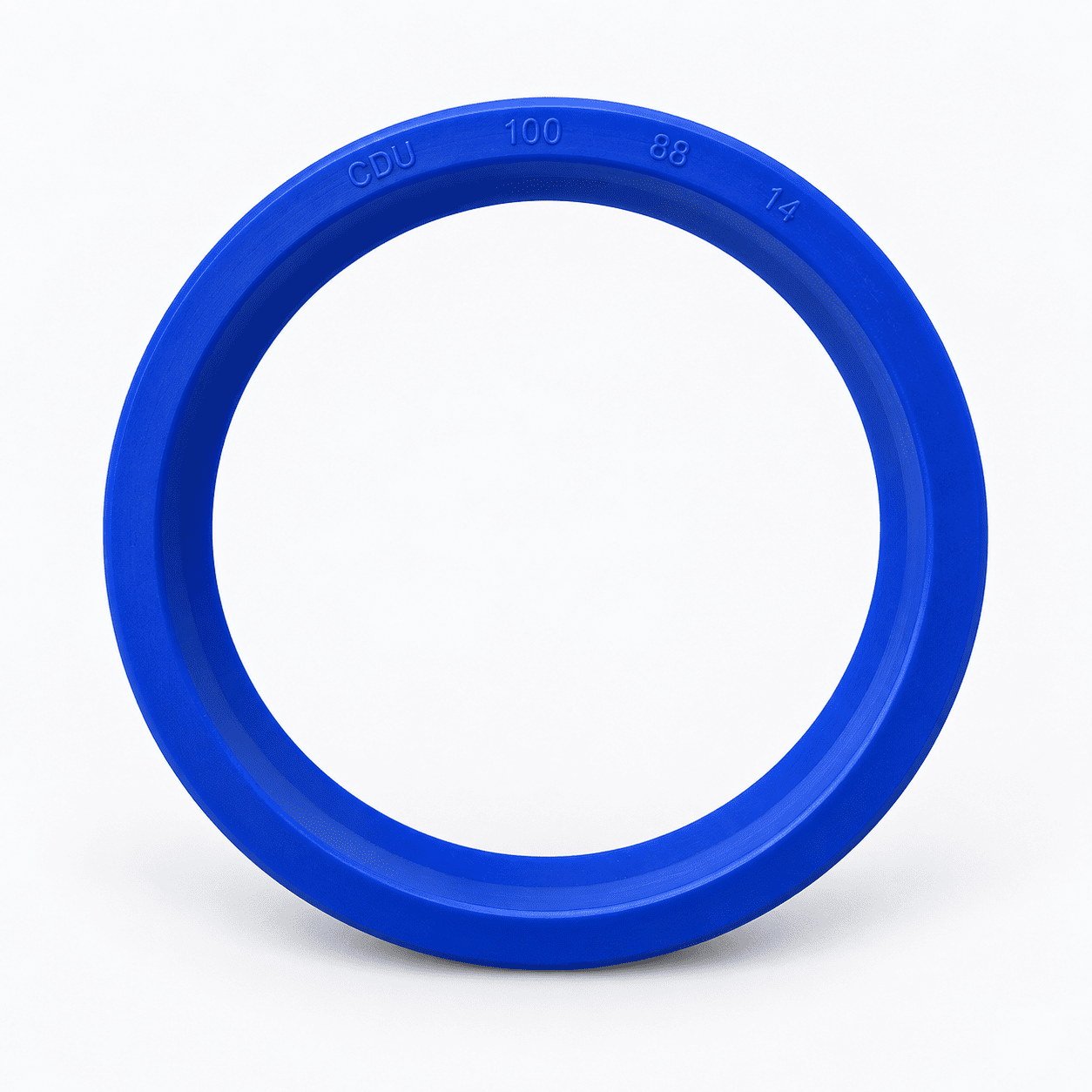

ODU 100 × 88 × 14 mm
được hiểu là:
D = 100 mm, d = 88 mm, H = 14 mm.
Khi chọn phốt piston ODU thay thế, không nên chỉ dựa vào 3 số đo. Cần kiểm tra thêm hình dạng tiết diện, độ dày môi làm kín và vị trí lắp trên piston, vì một số phốt có kích thước gần giống nhau nhưng biên dạng khác nhau.
Để đối chiếu nhanh, khách hàng nên gửi kích thước D × d × H kèm hình mặt trước, mặt sau và mặt cắt của phốt cũ. Cách này giúp hạn chế chọn đúng kích thước nhưng sai loại phốt.
Dấu hiệu phốt piston ODU bị hỏng và cần thay thế
Phốt piston ODU nên được kiểm tra khi xi lanh xuất hiện các dấu hiệu giảm khả năng làm kín hoặc mất áp nội bộ. Một số biểu hiện thường gặp gồm:
- Xi lanh tự tụt khi đang giữ tải.
- Piston di chuyển yếu, lực đẩy hoặc lực kéo giảm.
- Xi lanh chạy chậm dù hệ thống bơm vẫn tạo đủ áp.
- Phốt ODU bị chai cứng, mòn môi, sứt mép hoặc nứt.
- Bề mặt phốt có vết cắt, trầy xước hoặc biến dạng.
- Phốt bị ép đùn khỏi rãnh piston do khe hở lớn hoặc áp suất cao.
Nếu thay phốt thủy lực ODU mới nhưng tình trạng tụt áp hoặc yếu lực nhanh chóng xuất hiện trở lại, cần kiểm tra thêm lòng xi lanh, khe hở piston, bạc dẫn hướng và chất lượng dầu thủy lực. Không nên mặc định mọi trường hợp tụt ben đều do riêng phốt piston.
Nguyên nhân phốt ODU nhanh hỏng
Tuổi thọ của phốt ODU không chỉ phụ thuộc vào chất lượng phốt mà còn chịu ảnh hưởng trực tiếp từ tình trạng cơ khí và điều kiện vận hành của xi lanh.
Lòng xi lanh bị xước hoặc mòn
Vết xước dọc trên lòng xi lanh có thể cắt hoặc mài mòn môi làm kín mỗi khi piston di chuyển. Đây là một trong những nguyên nhân phổ biến khiến phốt mới thay vẫn nhanh rò rỉ.
Dầu thủy lực nhiễm bẩn
Mạt kim loại, bụi và cặn bẩn trong dầu làm tăng ma sát giữa phốt và lòng xi lanh, đồng thời gây mài mòn bề mặt làm kín.
Khe hở piston quá lớn
Khi khe hở giữa piston và lòng xi lanh vượt giới hạn cho phép, áp suất có thể ép vật liệu phốt vào khe hở, gây cắt mép hoặc ép đùn phốt ODU.
Lắp phốt sai kỹ thuật
Dùng tua vít, móc kim loại hoặc dụng cụ sắc để cạy phốt có thể tạo vết cắt nhỏ trên môi làm kín. Những vết này thường khó thấy bằng mắt nhưng có thể gây rò rỉ khi hệ thống lên áp.
Chọn sai vật liệu phốt
Một phốt piston ODU dù đúng kích thước nhưng không phù hợp với áp suất, nhiệt độ hoặc loại dầu sử dụng vẫn có thể nhanh chai cứng, mềm hóa hoặc mài mòn.
Lưu ý khi lắp phốt thủy lực ODU
Để phốt ODU làm việc ổn định và đạt tuổi thọ tốt, cần chú ý một số điểm kỹ thuật khi lắp:
- Làm sạch rãnh piston, bề mặt piston và lòng xi lanh.
- Loại bỏ ba via, cạnh sắc hoặc vết xước có thể làm hỏng môi phốt.
- Bôi một lớp mỏng dầu thủy lực sạch lên phốt trước khi lắp để giảm ma sát ban đầu.
- Không kéo giãn hoặc xoắn phốt quá mức trong quá trình lắp.
- Nếu phải nong phốt qua piston, cần để vật liệu hồi phục về hình dạng ban đầu trước khi đưa piston vào xi lanh.
- Kiểm tra đúng chiều lắp, biên dạng và kích thước rãnh trước khi vận hành.
Với các xi lanh làm việc ở áp suất cao hoặc khe hở lớn, nên kiểm tra thêm vòng dẫn hướng và vòng chống ép đùn để hạn chế phốt ODU bị biến dạng khi chịu tải.
Mua phốt thủy lực ODU ở đâu uy tín, giá tốt?
Nếu đang cần tìm phốt thủy lực ODU chính xác theo mã và kích thước, khách hàng nên chọn đơn vị có kinh nghiệm về gioăng phớt thủy lực, có khả năng đối chiếu mẫu thực tế và tư vấn đúng vật liệu theo điều kiện làm việc của xi lanh.
Vật Tư Miền Nam chuyên cung cấp phốt thủy lực ODU, phốt piston ODU, phốt ben thủy lực và các dòng gioăng phớt công nghiệp phục vụ sửa chữa máy công trình, xe nâng, máy ép, xi lanh thủy lực và thiết bị công nghiệp.
Khách hàng có thể gửi mã phốt cũ, kích thước D × d × H, hình mặt trước – mặt sau – mặt cạnh hoặc thông tin vị trí lắp để Vật Tư Miền Nam hỗ trợ kiểm tra quy cách trước khi báo giá. Cách này giúp hạn chế trường hợp mua đúng kích thước nhưng sai biên dạng hoặc sai vật liệu.
Ngoài phốt ODU, Vật Tư Miền Nam còn cung cấp nhiều dòng như phốt ben thủy lực UN, phốt UHS, phốt U+S, phốt USH, phốt áp TCN, phốt DAS/KDAS, phốt khí nén, phốt chắn dầu, O-ring và nhiều loại gioăng phớt kỹ thuật khác theo mã hoặc kích thước.
Với nhu cầu mua lẻ, sửa chữa hoặc lấy số lượng cho xưởng và đại lý, khách hàng có thể liên hệ để được kiểm tra hàng và báo giá theo từng quy cách.
