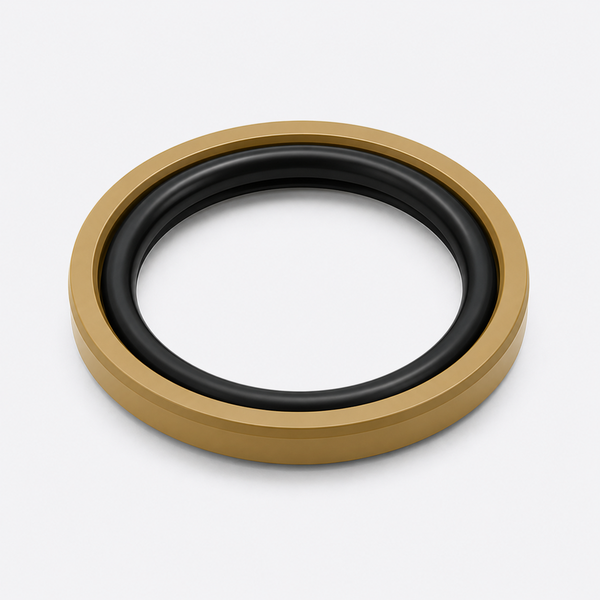

Phốt HBT – STD là dòng phốt ty thủy lực dạng Step Seal, thường được lắp trong đầu xi lanh để làm kín dầu trên bề mặt ty piston. Cấu tạo điển hình gồm vòng PTFE có chất độn làm phần trượt chính và O-ring đàn hồi đặt phía sau để tạo lực ép lên vòng PTFE.
Khi xi lanh làm việc, vòng PTFE tiếp xúc trực tiếp với ty, giúp giảm ma sát, hạn chế stick-slip và kiểm soát rò dầu tốt hơn trong chuyển động tịnh tiến. So với phốt ty chữ U bằng PU hoặc NBR, Step Seal PTFE phù hợp hơn với các cụm xi lanh cần chuyển động êm, tần suất làm việc cao hoặc yêu cầu ma sát thấp.
Trên thị trường, sản phẩm này có thể được gọi bằng nhiều tên như phốt HBT, phốt STD/STd, Step Seal, phốt ty PTFE, phốt Teflon ty ben hoặc rod seal PTFE + O-ring. Tuy nhiên, mã HBT và STD không hoàn toàn thống nhất giữa các hãng, vì vậy khi chọn hàng cần kiểm tra đúng d × D × B/L, hình dạng mặt cắt và kích thước rãnh lắp.
Vật Tư Miền Nam cung cấp phốt HBT – STD theo mã, kích thước và mẫu phốt thực tế, phù hợp cho sửa chữa xi lanh máy xúc, xe nâng, máy ép và thiết bị thủy lực công nghiệp. Khách hàng chỉ cần gửi mã phốt, kích thước ty – rãnh hoặc hình phốt cũ, bên tôi sẽ hỗ trợ đối chiếu quy cách và kiểm tra nguồn hàng trước khi báo giá. Hotline/Zalo: 0943.88.1717
Phốt HBT – STD còn được gọi là gì?
Trên thị trường phốt thủy lực, phốt HBT – STD có thể được gọi bằng nhiều tên khác nhau như phốt HBT, phốt STD, Step Seal, Rod Step Seal, phốt ty PTFE, phốt Teflon ty ben, phốt ty thủy lực PTFE + O-ring, HBT Seal hoặc STD Seal.
Trong đó, cách gọi Step Seal mô tả khá đúng cấu tạo của sản phẩm: một vòng làm kín PTFE có biên dạng bậc kết hợp với O-ring đàn hồi phía sau để tạo lực ép lên bề mặt ty xi lanh.
Tuy nhiên, HBT và STD không phải là mã profile được dùng thống nhất giữa tất cả các hãng. Cùng một nhóm phốt PTFE + O-ring, hãng này có thể gọi là HBT, hãng khác dùng STD/STd hoặc một mã riêng trong catalogue. Vì vậy, khi thay phốt không nên chỉ dựa vào tên gọi mà cần đối chiếu thêm kích thước d × D × B/L, hình dạng mặt cắt và kích thước rãnh lắp thực tế.
Cách kiểm tra này đặc biệt quan trọng với phốt HBT – STD cho ty xi lanh thủy lực, vì hai phốt có đường kính gần giống nhau nhưng khác chiều rộng hoặc profile vẫn có thể không lắp thay trực tiếp cho nhau.

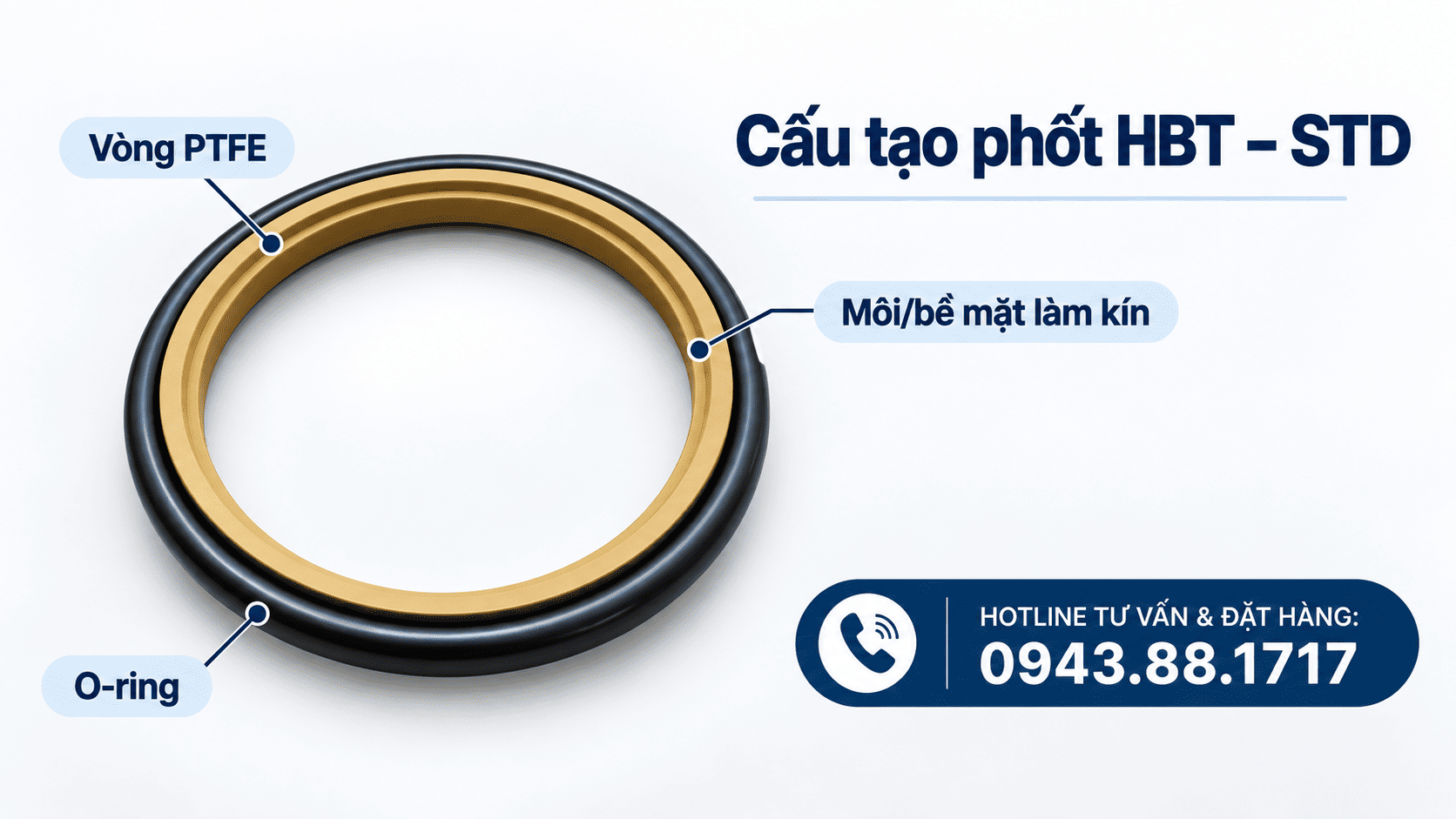

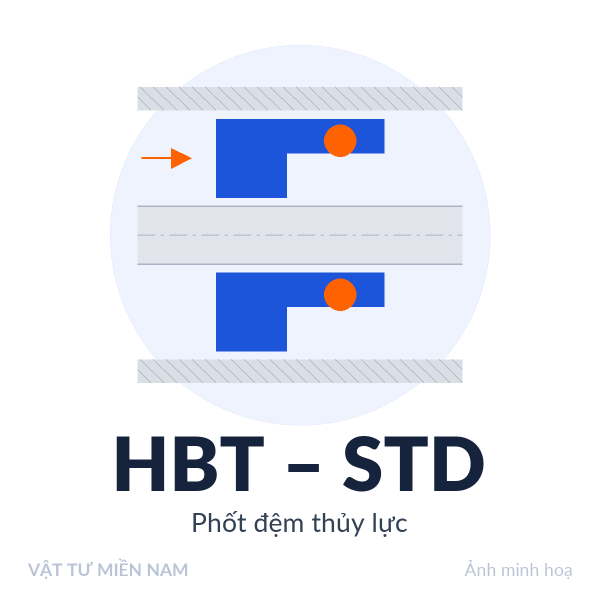

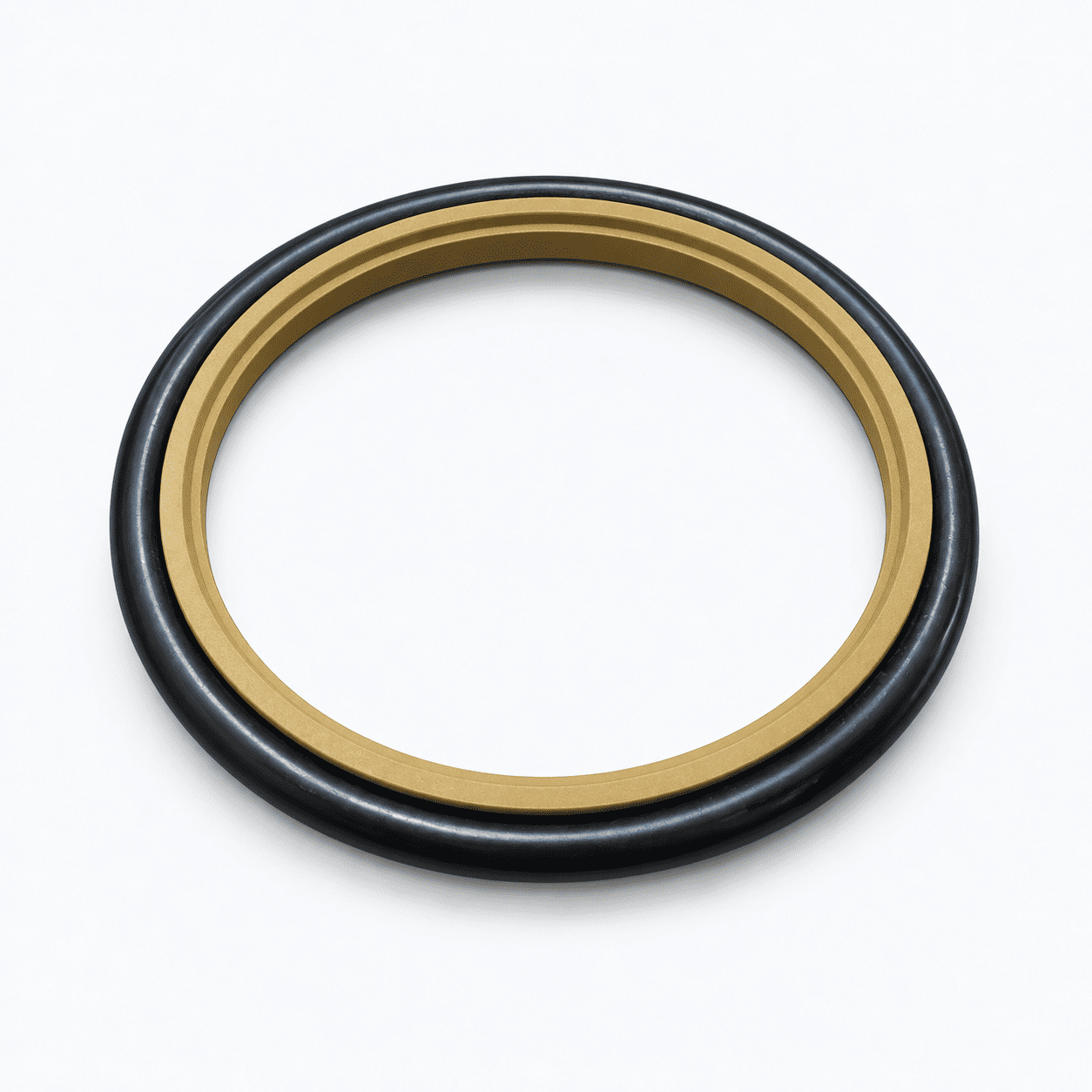

Cấu tạo phốt HBT – STD
Phốt HBT – STD dạng Step Seal thường có 2 chi tiết chính: vòng làm kín PTFE và O-ring tạo lực ép. Hai chi tiết này làm việc cùng nhau để vừa duy trì độ kín vừa giảm ma sát khi ty xi lanh chuyển động.
Vòng làm kín PTFE
Vòng PTFE là phần tiếp xúc trực tiếp với bề mặt ty và chịu phần lớn chuyển động trượt trong quá trình xi lanh làm việc.
PTFE dùng cho phốt thủy lực thường được bổ sung chất độn để tăng khả năng chịu tải và chống mài mòn. Tùy từng hãng và điều kiện làm việc, chất độn có thể là bronze, carbon, graphite, sợi thủy tinh hoặc MoS₂.
Trong cụm phốt HBT – STD, vòng PTFE có nhiệm vụ:
- tạo bề mặt làm kín trên ty xi lanh;
- giảm ma sát khi ty chuyển động ra vào;
- hạn chế hiện tượng stick-slip ở tốc độ thấp;
- chống mài mòn khi làm việc liên tục;
- giữ ổn định hình dạng phốt khi chịu áp suất thủy lực.
Một điểm cần lưu ý là không nên chỉ nhìn màu vàng hoặc nâu của vòng phốt để kết luận đó là PTFE pha đồng. Màu sắc phụ thuộc vào loại compound và tỷ lệ chất độn của từng nhà sản xuất. Khi không có catalogue vật liệu, cách ghi chính xác nhất vẫn là PTFE có chất độn.

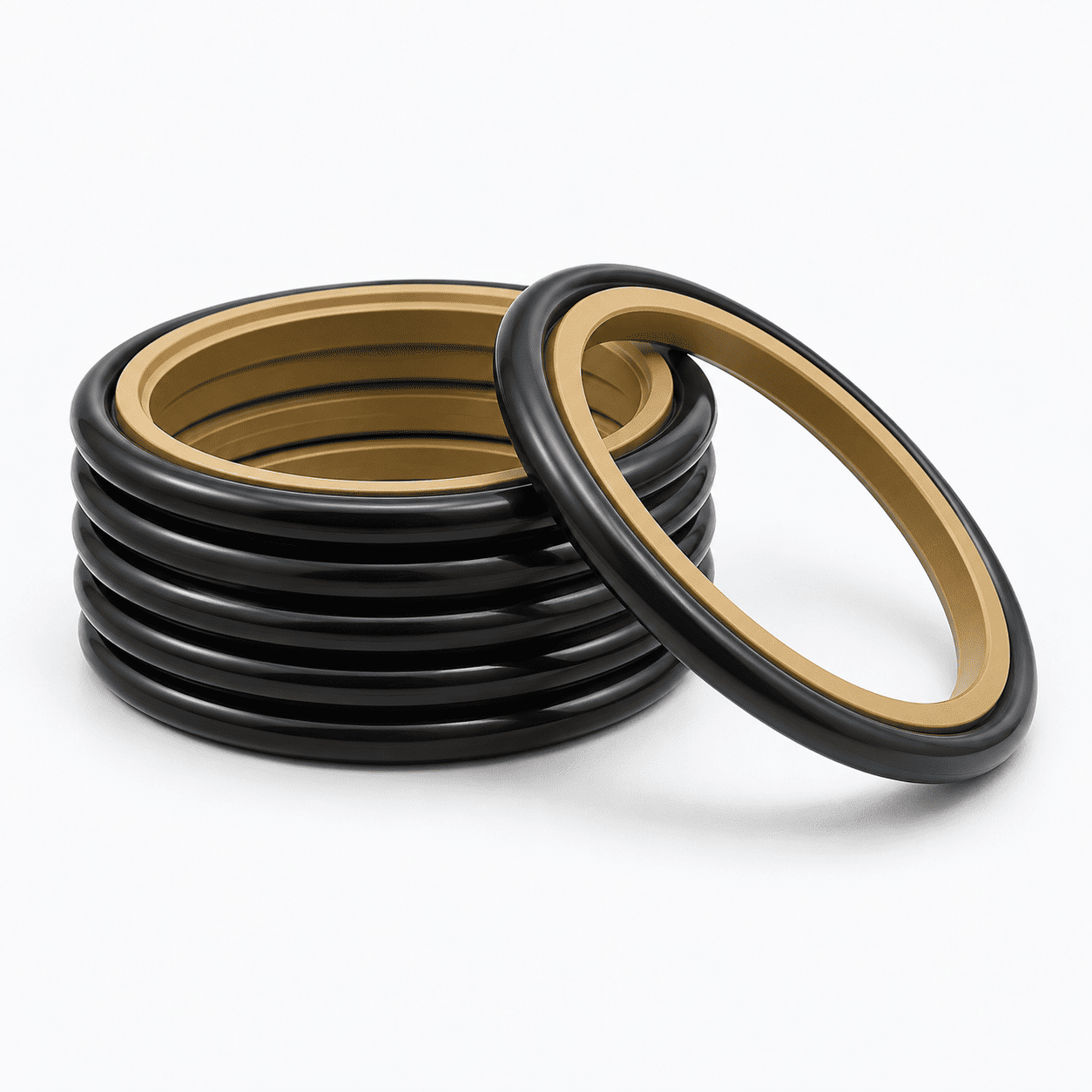

O-ring tạo lực ép
O-ring nằm phía sau vòng PTFE và đóng vai trò energizer – vòng tạo lực ép.
Khi lắp phốt vào rãnh, O-ring bị nén và đẩy vòng PTFE áp sát vào bề mặt ty. Nhờ lực đàn hồi này, phốt có thể tạo độ kín ngay từ lúc hệ thống chưa đạt áp suất làm việc đầy đủ.
Khi áp suất dầu tăng, lực ép lên vòng PTFE cũng tăng theo, giúp bề mặt làm kín bám sát ty hơn và hạn chế dầu đi qua khe làm việc.
O-ring thường sử dụng:
NBR – phù hợp với phần lớn hệ thống dùng dầu thủy lực gốc khoáng, có độ đàn hồi tốt và giá thành hợp lý.
FKM/FPM – dùng khi hệ thống làm việc ở nhiệt độ cao hơn hoặc cần khả năng tương thích môi chất tốt hơn NBR.
Vì vậy, khi chọn phốt HBT – STD, không chỉ cần đúng kích thước vòng PTFE mà còn phải chọn đúng vật liệu O-ring theo nhiệt độ và loại dầu của hệ thống. Đây là yếu tố ảnh hưởng trực tiếp đến độ kín và tuổi thọ của phốt.
Nguyên lý hoạt động của phốt HBT – STD
Phốt HBT – STD dạng Step Seal làm kín nhờ sự kết hợp giữa vòng PTFE và O-ring tạo lực ép. Khi xi lanh chưa lên áp, O-ring đã ép vòng PTFE sát vào bề mặt ty để tạo độ kín ban đầu.
Khi áp suất dầu tăng, áp lực thủy lực tiếp tục tác động lên cụm phốt, giúp vòng PTFE bám chắc hơn vào ty và hạn chế dầu rò qua khe làm việc. Phần PTFE trực tiếp trượt trên bề mặt ty nên lực ma sát thấp, phù hợp với các xi lanh cần chuyển động êm, tốc độ ty cao và làm việc liên tục.
Nhờ đặc tính này, phốt HBT – STD, phốt Step Seal, phốt ty PTFE thường được lựa chọn cho máy xúc, xe nâng, máy ép và các hệ thống thủy lực cần kiểm soát ma sát tốt, hạn chế hiện tượng stick-slip.

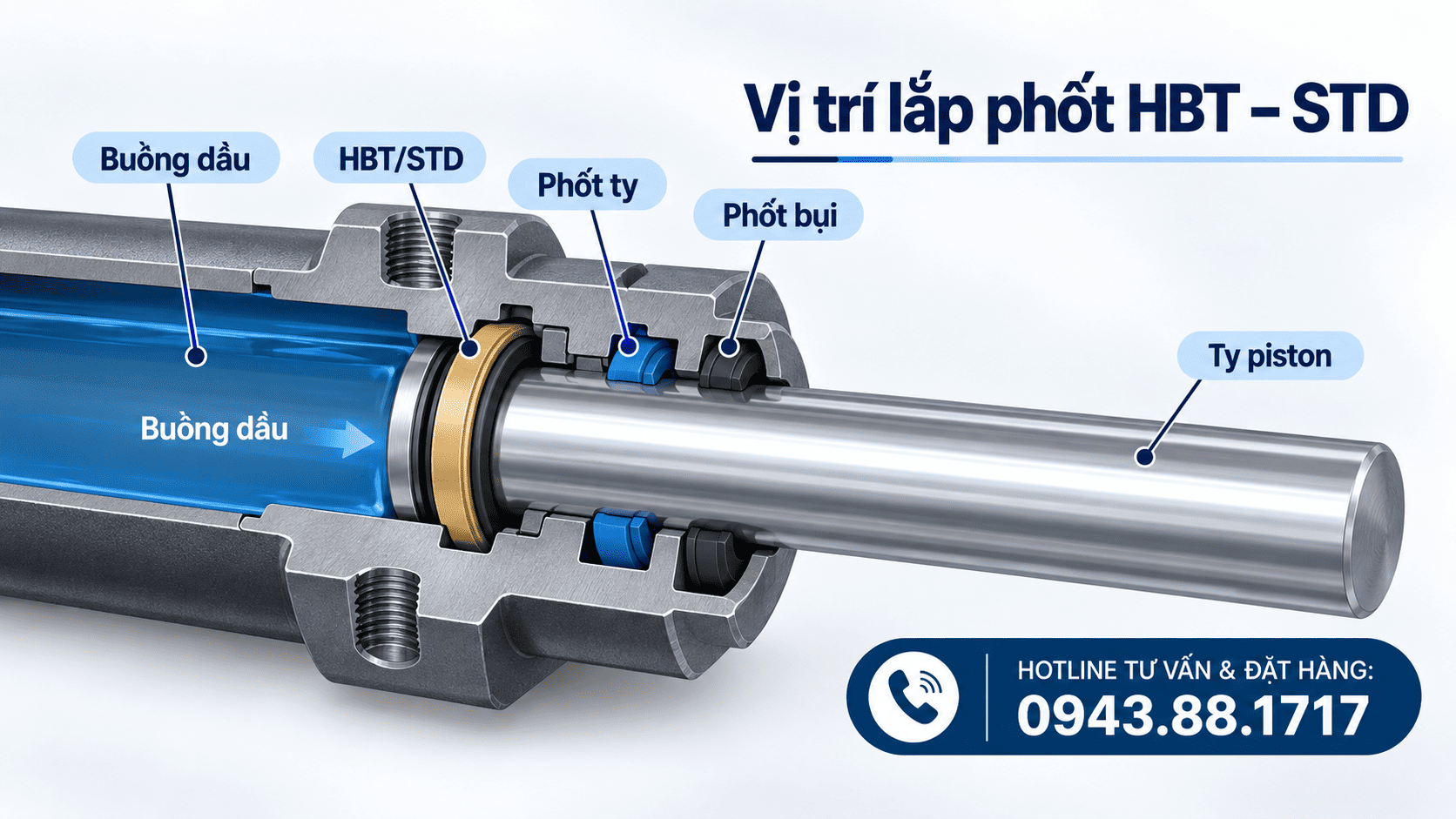

Vị trí lắp phốt HBT – STD
Phốt HBT – STD thường được lắp trong đầu xi lanh thủy lực, tại rãnh bao quanh ty piston.
Một cụm làm kín ty có thể bố trí theo thứ tự:
Buồng dầu → HBT/STD → phốt ty chính → phốt bụi
Tùy thiết kế của từng xi lanh, phốt HBT – STD có thể làm phốt ty chính hoặc đóng vai trò phốt đệm áp/buffer seal để giảm tải cho phốt phía sau.
Vì vậy, khi mua phốt không nên chỉ dựa vào tên HBT hay STD. Cần kiểm tra đúng vị trí lắp, mặt cắt phốt và kích thước d × D × B/L để chọn đúng quy cách.
Vật Tư Miền Nam hỗ trợ kiểm tra phốt HBT – STD theo mã, kích thước hoặc mẫu phốt cũ, phù hợp cho sửa chữa xi lanh thủy lực và máy công trình.
Hotline/Zalo: 0943.88.1717
Vật liệu phốt HBT – STD
Phốt HBT – STD dạng Step Seal thường được cấu tạo từ vòng PTFE có chất độn kết hợp với O-ring đàn hồi. Mỗi vật liệu đảm nhiệm một chức năng riêng trong quá trình làm kín.
| Bộ phận | Vật liệu thường dùng | Chức năng |
|---|---|---|
| Vòng làm kín | PTFE có chất độn | Tiếp xúc trực tiếp với ty, làm kín và giảm ma sát |
| Chất độn PTFE | Bronze, carbon, graphite, sợi thủy tinh… | Tăng khả năng chống mài mòn và chịu tải |
| O-ring | NBR | Tạo lực ép ban đầu cho vòng PTFE |
| O-ring tùy chọn | FKM/FPM | Dùng khi nhiệt độ làm việc hoặc môi chất cao hơn mức thông thường |
Trong thực tế, NBR là loại O-ring được sử dụng nhiều nhất với dầu thủy lực gốc khoáng. Với hệ thống làm việc ở nhiệt độ cao hơn hoặc dùng môi chất đặc biệt, có thể chuyển sang FKM/FPM để tăng khả năng chịu nhiệt và kháng dầu.
Riêng phần vòng PTFE, không nên chỉ nhìn màu vàng hoặc nâu để kết luận là PTFE pha đồng, vì màu sắc còn phụ thuộc vào loại chất độn của từng hãng. Khi chưa có catalogue vật liệu cụ thể, cách mô tả chính xác nhất là PTFE có chất độn.
Khi chọn phốt HBT – STD, cần quan tâm đồng thời đến nhiệt độ dầu, loại dầu, áp suất làm việc và tốc độ ty, vì đây là những yếu tố quyết định loại PTFE và O-ring phù hợp.
Ưu điểm của phốt HBT – STD
Ma sát thấp, giúp ty xi lanh chuyển động êm
Bề mặt làm kín của phốt HBT – STD sử dụng PTFE nên lực ma sát với ty thấp. Điều này giúp xi lanh chuyển động nhẹ hơn, giảm lực cản và phù hợp với các hệ thống phải làm việc liên tục.
Hạn chế hiện tượng giật – trượt
Ở tốc độ thấp, một số loại phốt cao su có thể phát sinh hiện tượng stick-slip, làm ty chuyển động không đều. Với bề mặt trượt PTFE, Step Seal HBT – STD giúp giảm đáng kể hiện tượng này, nhờ đó xi lanh vận hành ổn định hơn.
Chống mài mòn tốt
Vòng PTFE thường được pha thêm các chất độn như bronze, carbon hoặc graphite để tăng khả năng chịu mài mòn. Nhờ đó, phốt phù hợp với các cụm xi lanh có tần suất làm việc cao và hành trình lặp lại nhiều lần.
Phù hợp với tốc độ ty tương đối cao
Do PTFE có ma sát thấp và khả năng chịu trượt tốt, phốt ty HBT – STD thích hợp cho các xi lanh có tốc độ ty cao hơn so với nhiều loại phốt cao su thông thường, với điều kiện chọn đúng profile, khe hở lắp và vật liệu.
O-ring duy trì lực ép lên vòng PTFE
O-ring phía sau có nhiệm vụ tạo lực ép liên tục lên vòng PTFE. Trong quá trình sử dụng, khi bề mặt làm kín có mức mài mòn nhất định, O-ring vẫn giúp vòng PTFE duy trì tiếp xúc với ty, hỗ trợ giữ độ kín ổn định.
Phốt HBT – STD được dùng ở đâu?
Phốt HBT – STD dạng Step Seal được sử dụng chủ yếu trong các cụm xi lanh thủy lực có chuyển động tịnh tiến, đặc biệt là những hệ thống yêu cầu ma sát thấp, chuyển động êm và khả năng làm việc liên tục.
Các ứng dụng thường gặp gồm xi lanh máy xúc, máy đào, xe nâng, xe cẩu, xe ben, máy ép thủy lực, máy ép nhựa, máy cán, thiết bị nâng hạ, máy công trình và xi lanh công nghiệp.
Khi chọn phốt HBT – STD, không nên chỉ dựa vào tên máy. Cần kiểm tra đúng đường kính ty, đường kính rãnh, chiều rộng rãnh, mặt cắt phốt và điều kiện làm việc thực tế để tránh trường hợp cùng đường kính nhưng sai profile hoặc sai kích thước lắp.

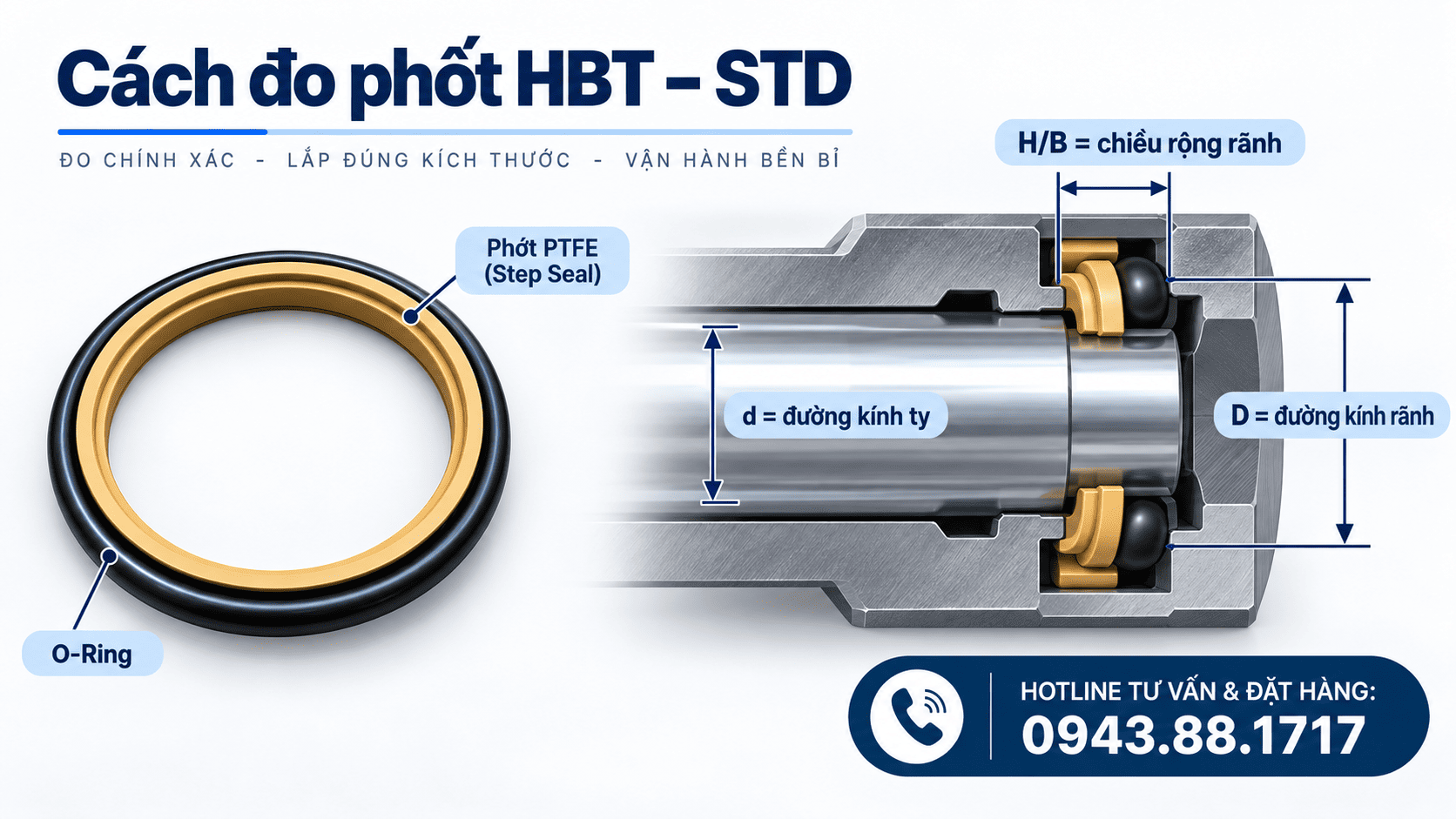

Cách đo phốt HBT – STD khi mất mã
Khi phốt HBT – STD đã mất mã hoặc không còn bao bì để đối chiếu, nên xác định quy cách dựa trên kích thước ty và rãnh lắp thực tế của xi lanh. Không nên chỉ đo phốt cũ đã tháo ra, vì vòng PTFE và O-ring có thể đã bị mòn, giãn hoặc biến dạng sau thời gian làm việc.
Đo đường kính ty – d
Dùng thước cặp đo trực tiếp đường kính ngoài của ty piston tại vị trí phốt làm kín.
Nên đo ở vài vị trí khác nhau quanh chu vi ty để kiểm tra xem ty có bị mòn lệch hay không. Giá trị d là thông số cơ bản đầu tiên để xác định đúng size phốt.
Đo đường kính rãnh – D
Tiếp theo, đo đường kính đáy rãnh lắp phốt trong đầu xi lanh.
Thông số này cần lấy trực tiếp trên rãnh, không nên suy ra từ đường kính ngoài của vòng PTFE cũ. Phốt đã sử dụng có thể bị ép, nở hoặc mất hình dạng ban đầu nên số đo trên phốt tháo ra không còn chính xác.
Đo chiều rộng rãnh – B/L
Dùng thước cặp đo chiều rộng làm việc của rãnh phốt.
Thông số B/L rất quan trọng vì nhiều phốt HBT – STD có cùng đường kính ty nhưng khác chiều rộng rãnh. Nếu chọn sai chiều rộng, phốt có thể bị ép quá chặt, có độ rơ hoặc không thể lắp đúng vị trí.
Khi nào cần thay phốt HBT – STD?
Phốt nên được kiểm tra khi xi lanh xuất hiện rò dầu hoặc hoạt động không ổn định.
Các dấu hiệu thường gặp gồm vòng PTFE bị xước, mẻ mép làm kín, bề mặt bị cháy, O-ring chai cứng hoặc biến dạng.
Nếu phốt mới thay nhưng nhanh hư, cần kiểm tra thêm:
- bề mặt ty có xước hay không;
- độ nhám của ty;
- ty có cong hoặc lệch tâm;
- bạc dẫn hướng;
- khe hở dẫn hướng;
- rãnh lắp phốt;
- nhiệt độ dầu;
- áp suất thực tế;
- tình trạng tạp chất trong dầu.
Việc chỉ thay phốt mà không xử lý nguyên nhân cơ khí có thể khiến phốt tiếp tục hư sớm.
Lưu ý khi lắp phốt HBT – STD
PTFE có khả năng chống mài mòn tốt nhưng độ đàn hồi thấp hơn cao su, vì vậy cần cẩn thận trong quá trình lắp.
Rãnh lắp phải được vệ sinh sạch và loại bỏ ba via.
Không để vòng PTFE đi qua ren, cạnh sắc hoặc lỗ dầu mà không có dụng cụ bảo vệ.
O-ring phải nằm đúng vị trí, không bị xoắn hoặc cắt.
Có thể bôi một lớp dầu thủy lực tương thích để hỗ trợ lắp ráp.
Sau khi vòng PTFE bị nong để đưa qua ty, nên dùng dụng cụ định hình để đưa phốt trở lại kích thước làm việc trước khi lắp hoàn chỉnh đầu xi lanh.
Mua phốt HBT – STD tại Vật Tư Miền Nam
Vật Tư Miền Nam chuyên cung cấp phốt HBT, phốt STD, Step Seal PTFE + O-ring và nhiều dòng phốt ben thủy lực dùng cho xi lanh máy công trình, xe nâng, máy ép và thiết bị công nghiệp.
Khách hàng có thể gửi mã phốt, kích thước d × D × B/L, hình phốt cũ hoặc hình rãnh lắp để được hỗ trợ đối chiếu đúng profile và quy cách trước khi báo hàng. Với những trường hợp mất mã hoặc khó xác định loại phốt, Vật Tư Miền Nam ưu tiên kiểm tra theo kích thước ty, kích thước rãnh và mặt cắt thực tế để hạn chế chọn sai size.
Đối với các quy cách ít dùng hoặc không có sẵn, chúng tôi hỗ trợ kiểm tra nguồn hàng theo kích thước, phù hợp cho nhu cầu sửa chữa, bảo trì và thay thế phốt xi lanh thủy lực.
