Phốt Chắn Bụi DHS – Phốt Gạt Bụi Ty Xi Lanh Thủy Lực
Phốt chắn bụi DHS là loại phốt gạt bụi chuyên dùng tại vị trí đầu ty của xi lanh thủy lực, có nhiệm vụ loại bỏ bụi bẩn, nước, bùn đất và các tạp chất bám trên bề mặt ty khi ty xi lanh chuyển động ra vào. Với thiết kế môi gạt kép và vật liệu PU có khả năng chịu mài mòn tốt, phốt DHS được sử dụng phổ biến trên xi lanh thủy lực, máy công trình, máy ép, thiết bị nâng hạ và các hệ thống thủy lực công nghiệp.
Tại Vật Tư Miền Nam, chúng tôi cung cấp phốt chắn bụi DHS với nhiều kích thước từ các size nhỏ đến các kích thước lớn, hỗ trợ khách hàng tra kích thước, đối chiếu mẫu thực tế và lựa chọn đúng phốt theo ty xi lanh và rãnh lắp.
Phốt chắn bụi DHS là gì?
Phốt DHS (DHS Wiper Seal) còn được gọi là:
- Phốt chắn bụi DHS
- Phốt gạt bụi DHS
- Phốt chặn bụi DHS
- Phốt gạt ty xi lanh
- Phốt bụi ty thủy lực
- DHS Wiper Seal
- DHS Dust Seal
- DH/DHS Wiper Seal
Đây là loại phớt gạt bụi lắp tại đầu ngoài của xi lanh thủy lực. Khi ty xi lanh thu vào, môi gạt của phốt tiếp xúc với bề mặt ty để loại bỏ các chất bẩn bám trên ty trước khi ty đi vào bên trong xi lanh.
Các nhà sản xuất phốt thủy lực mô tả wiper seal là bộ phận có nhiệm vụ hạn chế bụi, đất, nước và các chất nhiễm bẩn từ môi trường bên ngoài đi vào hệ thống làm kín của xi lanh.
DHS thường được sản xuất bằng polyurethane (PU). Một số nhà sản xuất công bố DHS/HW002 sử dụng PU khoảng 93 Shore A, có khả năng chống mài mòn và phù hợp với ứng dụng thủy lực.

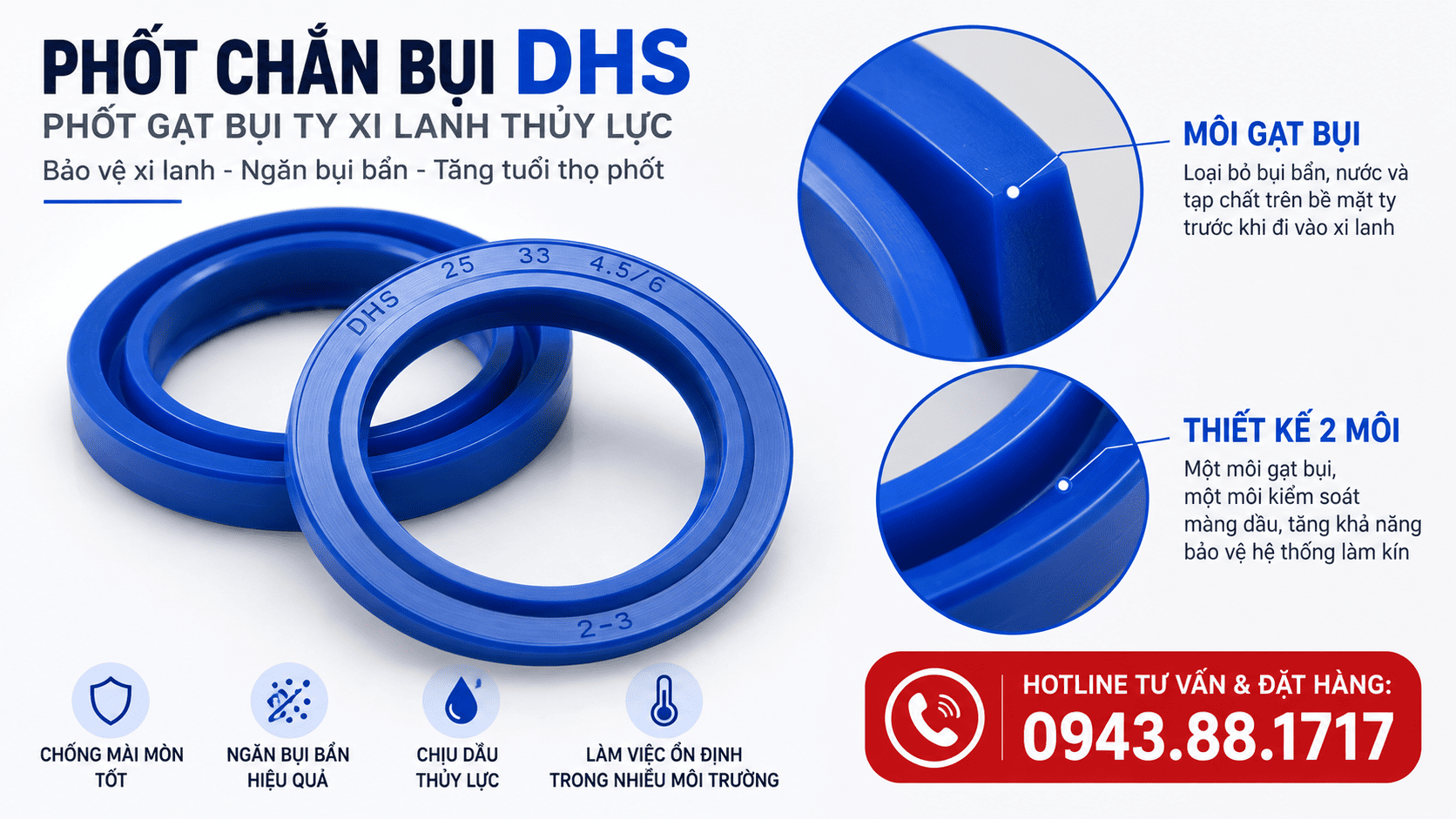

Cấu tạo và nguyên lý hoạt động của phốt ben chắn bụi DHS
Điểm đáng chú ý của phốt DHS là thiết kế môi kép.
Một môi có nhiệm vụ chính là gạt bụi và tạp chất bên ngoài, trong khi môi phía trong có thể hỗ trợ kiểm soát màng dầu trên bề mặt ty.
Thiết kế này giúp phốt vừa thực hiện chức năng gạt bụi vừa hỗ trợ quá trình làm kín tại khu vực ty xi lanh. Một số tài liệu kỹ thuật về DHS mô tả cấu trúc này là double-lip wiper, với môi gạt hướng ra ngoài và môi phía trong hỗ trợ kiểm soát dầu trên ty.
Nguyên lý hoạt động
Khi ty xi lanh đi ra:
Ty di chuyển qua môi phốt → môi phốt duy trì tiếp xúc với bề mặt ty → hạn chế bụi và tạp chất bám sâu vào khu vực làm kín.
Khi ty thu vào:
Môi gạt loại bỏ bụi, bùn, nước và các tạp chất trên bề mặt ty trước khi ty đi vào bên trong xi lanh.
Điều này đặc biệt quan trọng đối với các thiết bị hoạt động trong môi trường nhiều bụi đất, bùn nước hoặc phoi kim loại.

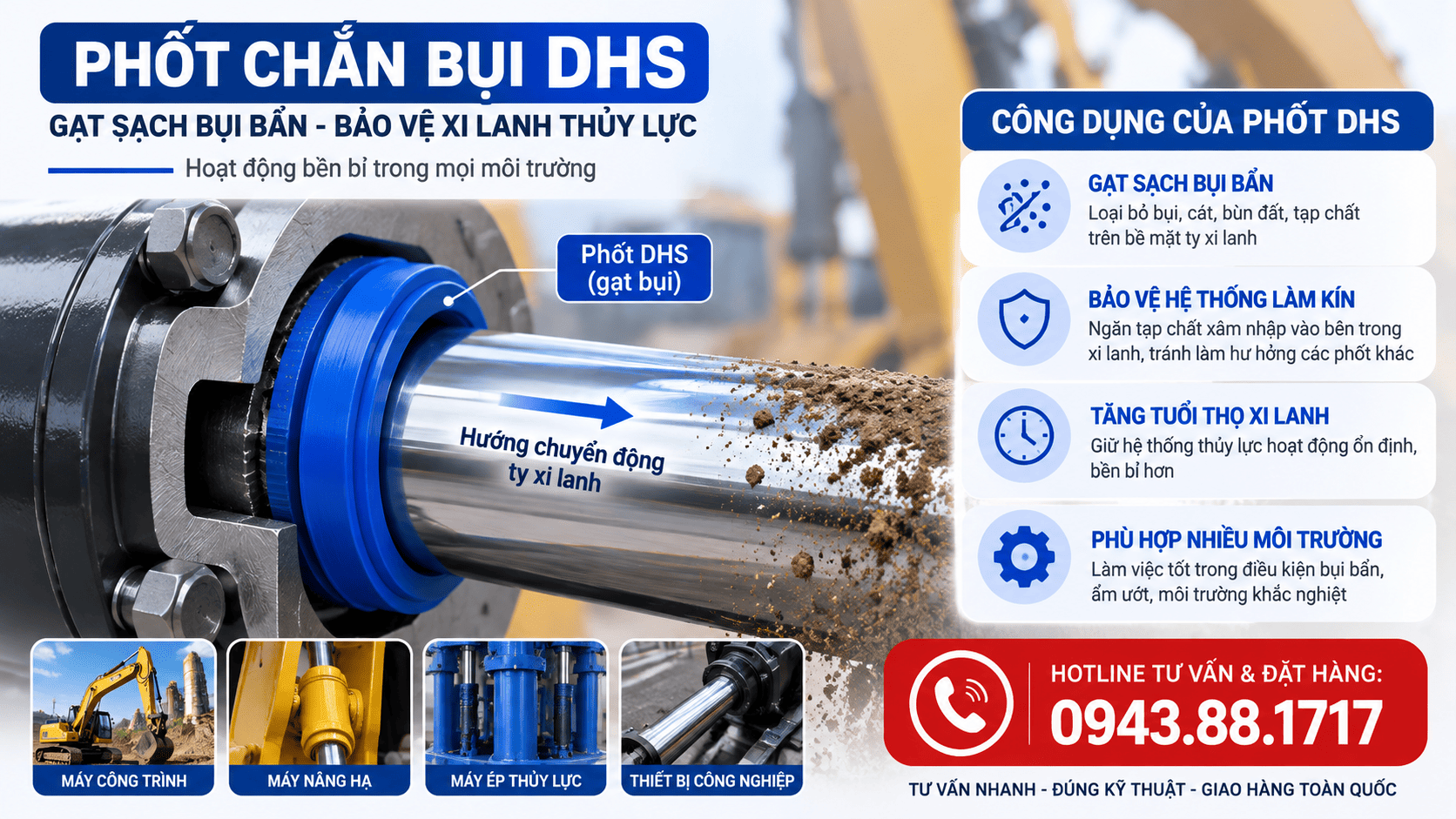

Vì sao xi lanh thủy lực cần phốt chắn bụi DHS?
Trong hệ thống xi lanh thủy lực, ty xi lanh liên tục chuyển động ra vào và thường xuyên tiếp xúc trực tiếp với môi trường bên ngoài. Đặc biệt ở máy xúc, máy đào, xe nâng, máy ép thủy lực, máy công trình, thiết bị nâng hạ và máy nông nghiệp, bề mặt ty có thể bám bụi đất, cát, bùn, nước hoặc các tạp chất trong quá trình vận hành.
Đây chính là lý do phốt chắn bụi DHS (DHS wiper seal) đóng vai trò quan trọng trong hệ thống làm kín của xi lanh.
Khi ty xi lanh thu vào, môi gạt của phốt DHS tiếp xúc với bề mặt ty và thực hiện nhiệm vụ gạt bụi, đất, nước và tạp chất ra khỏi ty, hạn chế chúng đi vào bên trong xi lanh. Nhờ đó, phốt chắn bụi giúp bảo vệ khu vực phốt ty (rod seal), phốt làm kín và các chi tiết bên trong xi lanh thủy lực khỏi sự xâm nhập của chất bẩn.
Nếu phốt chắn bụi bị rách, chai cứng hoặc mất khả năng gạt, bụi và tạp chất có thể bám theo ty đi vào khu vực làm kín. Trong điều kiện làm việc khắc nghiệt, điều này có thể làm tăng nguy cơ mài mòn môi phốt, xước bề mặt ty và giảm tuổi thọ hệ thống làm kín.
Phốt DHS có 3 vai trò quan trọng:
1. Gạt sạch bề mặt ty xi lanh
Loại bỏ bụi, đất, cát, bùn và nước trước khi ty đi vào bên trong xi lanh.
2. Hạn chế tạp chất xâm nhập vào hệ thống làm kín
Giúp bảo vệ phốt ty thủy lực và các bộ phận làm kín bên trong xi lanh.
3. Hỗ trợ tăng độ bền của hệ thống xi lanh
Khi khu vực làm kín được hạn chế tiếp xúc với tạp chất, nguy cơ mài mòn và hư hỏng sớm có thể được giảm thiểu.
Vì vậy, phốt chắn bụi DHS không chỉ đơn thuần là phốt gạt bụi, mà là một bộ phận quan trọng trong hệ thống làm kín của xi lanh thủy lực. Việc lựa chọn đúng kích thước phốt DHS, vật liệu và profile phù hợp với rãnh lắp có ý nghĩa quan trọng đối với độ kín và độ bền của xi lanh.

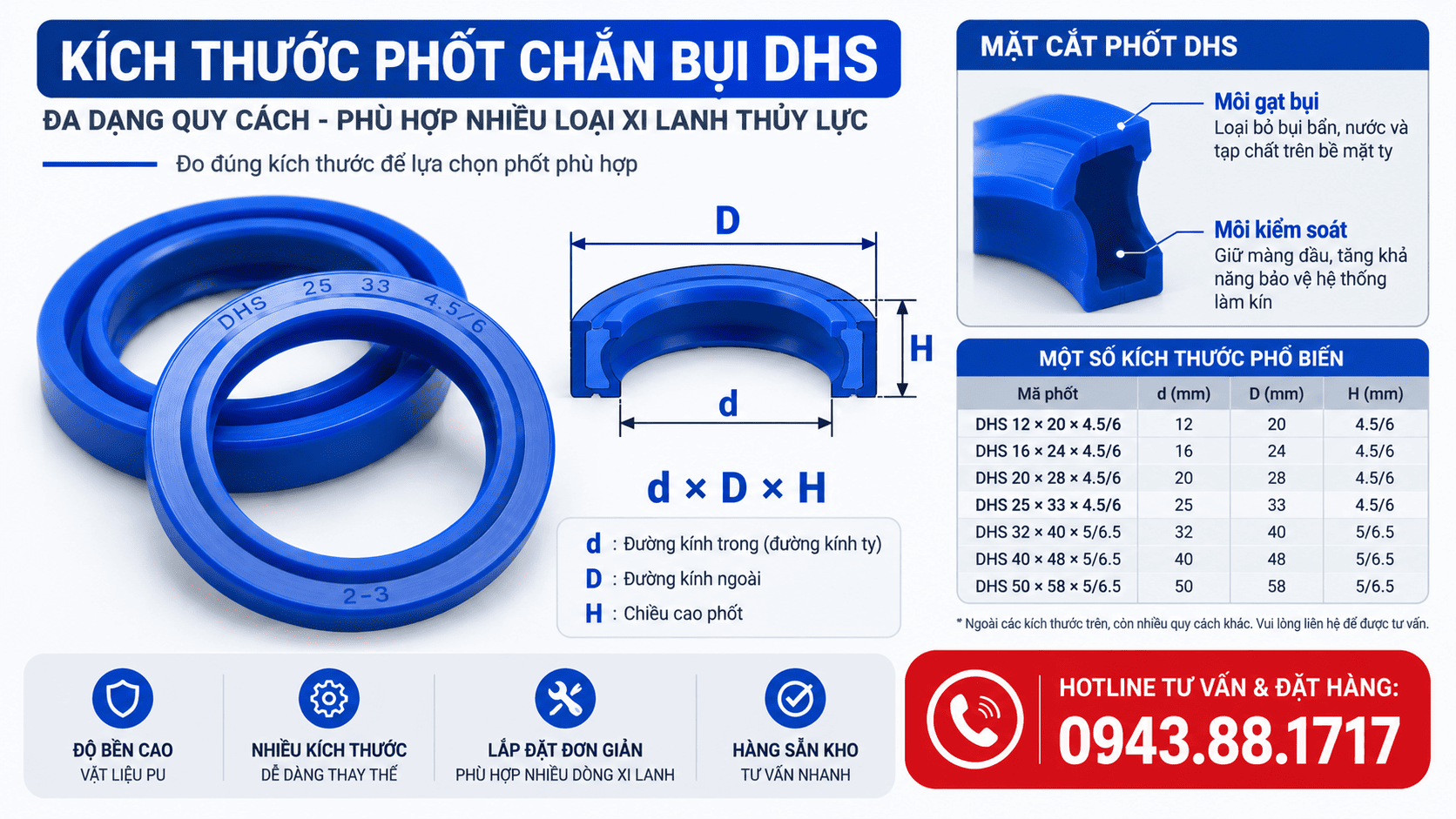

Cách đọc và đo kích thước phốt DHS
Để chọn đúng phốt chắn bụi DHS, cần xác định 3 thông số chính:
D × d × H

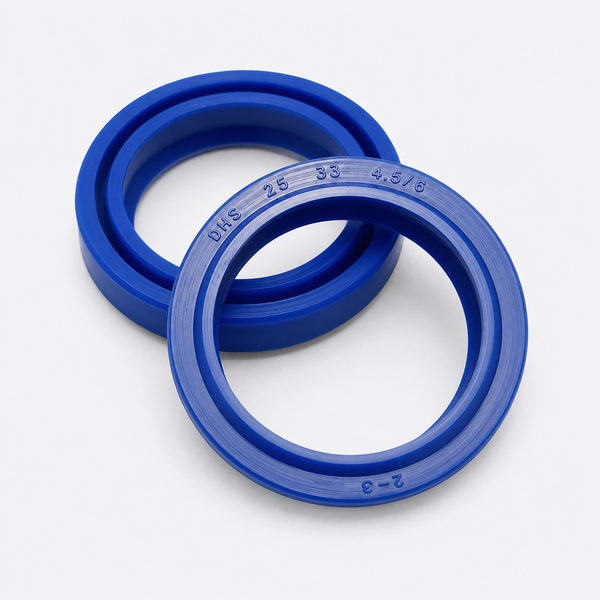

Ví dụ: DHS 25 × 33 × 4.5/6
- 25 mm: đường kính trong, tương ứng với đường kính ty xi lanh.
- 33 mm: đường kính ngoài, liên quan đến vị trí/rãnh lắp.
- 4.5/6 mm: chiều cao/profile của phốt theo thiết kế.
Cách đo phốt DHS
Dùng thước cặp đo:
① Đường kính trong → ② Đường kính ngoài → ③ Chiều cao/profile
Sau đó đối chiếu với bảng kích thước phốt DHS để chọn mã phù hợp.
Lưu ý: Không nên chọn phốt chỉ dựa vào đường kính ty. Cần kiểm tra thêm rãnh lắp và profile phốt để đảm bảo lắp đúng và hoạt động ổn định.
Không biết chính xác kích thước? Gửi hình ảnh phốt cũ + kích thước ty/rãnh lắp cho Vật Tư Miền Nam, chúng tôi hỗ trợ đối chiếu và tư vấn size phù hợp.

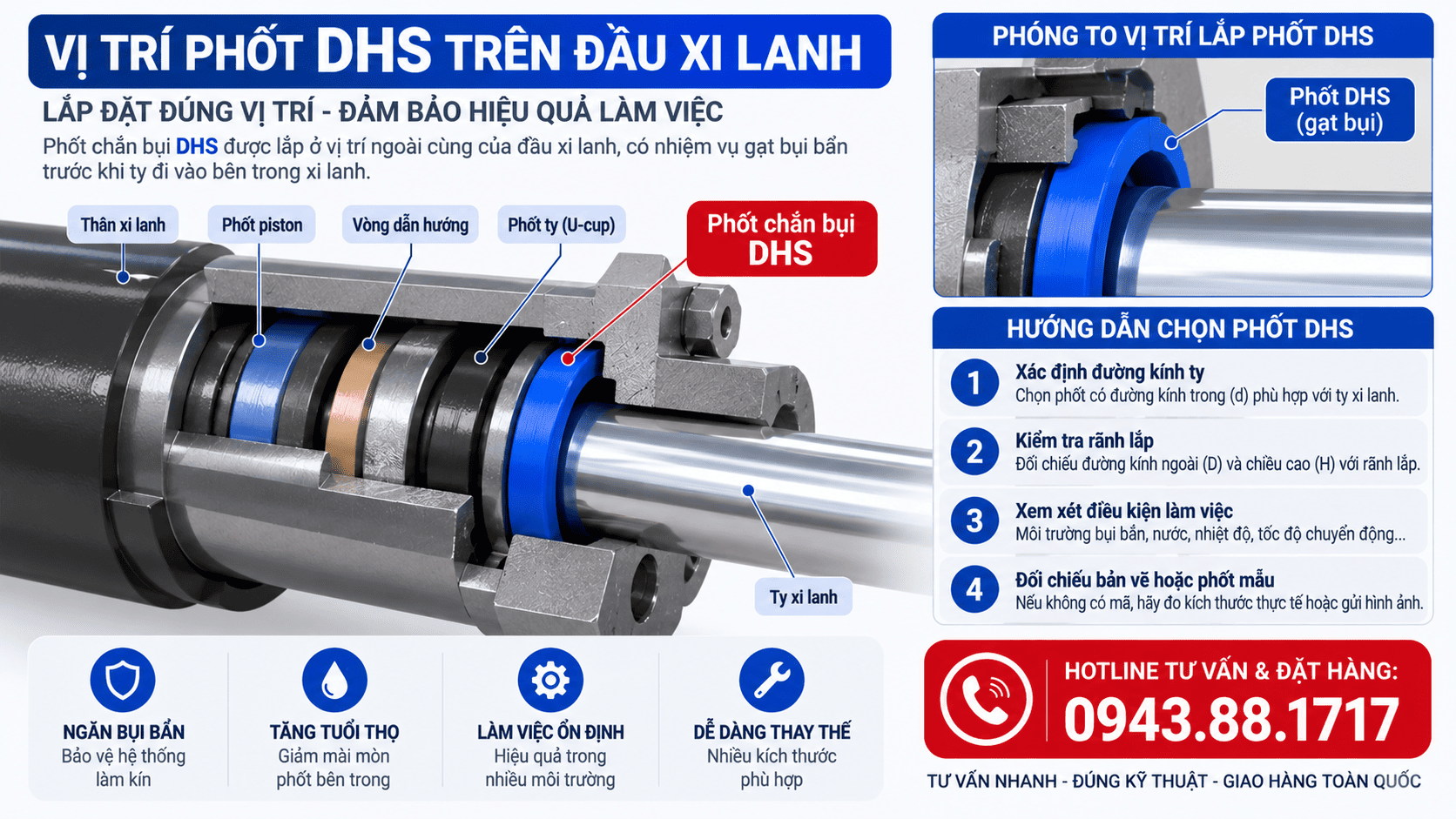

Cách chọn phốt DHS đúng kích thước
Để chọn phốt chắn bụi DHS phù hợp cho xi lanh thủy lực, không nên chỉ dựa vào đường kính ty. Cần đối chiếu đầy đủ kích thước phốt, rãnh lắp và điều kiện làm việc thực tế.
1. Đo đường kính ty xi lanh
Đây là thông số đầu tiên cần xác định. Đường kính trong của phốt DHS phải phù hợp với đường kính ty để môi gạt tiếp xúc đúng với bề mặt ty.
2. Kiểm tra đường kính ngoài
Đo đường kính ngoài của phốt và đối chiếu với đường kính rãnh lắp trên đầu xi lanh.
3. Kiểm tra chiều cao và profile
Không chỉ kiểm tra D × d. Hai phốt gạt bụi DHS có cùng đường kính trong và ngoài nhưng khác chiều cao hoặc biên dạng vẫn có thể không lắp đúng rãnh.
4. Xem xét điều kiện làm việc
Cần lựa chọn vật liệu và profile phù hợp với tốc độ chuyển động của ty, nhiệt độ, dầu thủy lực và môi trường làm việc như bụi, nước, bùn đất hoặc máy công trình.
5. Đối chiếu đúng profile phốt
DHS có thể có sự khác biệt về kích thước và thiết kế giữa các nhà sản xuất. Vì vậy, khi thay phốt chắn bụi xi lanh thủy lực, nên đối chiếu kích thước thực tế, bản vẽ mặt cắt và rãnh lắp trước khi đặt hàng.
👉 Vật Tư Miền Nam hỗ trợ tra kích thước phốt DHS, đối chiếu mã và tư vấn lựa chọn phốt gạt bụi ty xi lanh phù hợp theo kích thước thực tế.
Khi nào cần thay phốt chắn bụi DHS?
Không nên đợi đến khi xi lanh thủy lực bị rò dầu mới kiểm tra phốt chắn bụi DHS. Đây là bộ phận có nhiệm vụ gạt bụi, đất, nước và tạp chất trên bề mặt ty, giúp bảo vệ hệ thống làm kín bên trong xi lanh.
Nên kiểm tra và thay phốt DHS khi phát hiện:
- Môi phốt bị rách, mòn hoặc biến dạng.
- Phốt bị chai cứng, nứt hoặc mất độ đàn hồi.
- Phốt bị xoắn, lệch hoặc bật khỏi rãnh.
- Bụi đất, bùn hoặc tạp chất bám sâu quanh đầu xi lanh.
- Phốt không còn ôm sát bề mặt ty.
- Ty xi lanh đi qua nhưng vẫn mang theo nhiều bụi bẩn.
Tiếp tục sử dụng phốt chắn bụi DHS đã hư hỏng có thể làm tăng nguy cơ tạp chất xâm nhập vào khu vực phốt ty và các bộ phận làm kín bên trong.
Hướng dẫn lắp phốt chắn bụi DHS
Để phốt gạt bụi DHS hoạt động ổn định, cần thực hiện đúng các bước:
1. Vệ sinh rãnh lắp: Loại bỏ dầu cũ, bụi bẩn, ba via và tạp chất.
2. Kiểm tra ty xi lanh: Đảm bảo ty không bị xước sâu, rỗ hoặc có ba via gây hư môi phốt.
3. Lắp đúng chiều: Môi gạt phải hướng ra phía môi trường bên ngoài theo đúng thiết kế của phốt.
4. Lắp đều vào rãnh: Không dùng lực quá mạnh làm biến dạng hoặc rách môi phốt.
5. Kiểm tra sau khi lắp: Phốt phải nằm đều trong rãnh, không bị xoắn, lệch hoặc bật mép.
Với phốt DHS dạng snap-in, cần kiểm tra đúng kích thước và profile rãnh trước khi lắp để đảm bảo phốt cố định chắc chắn và hoạt động đúng chức năng.

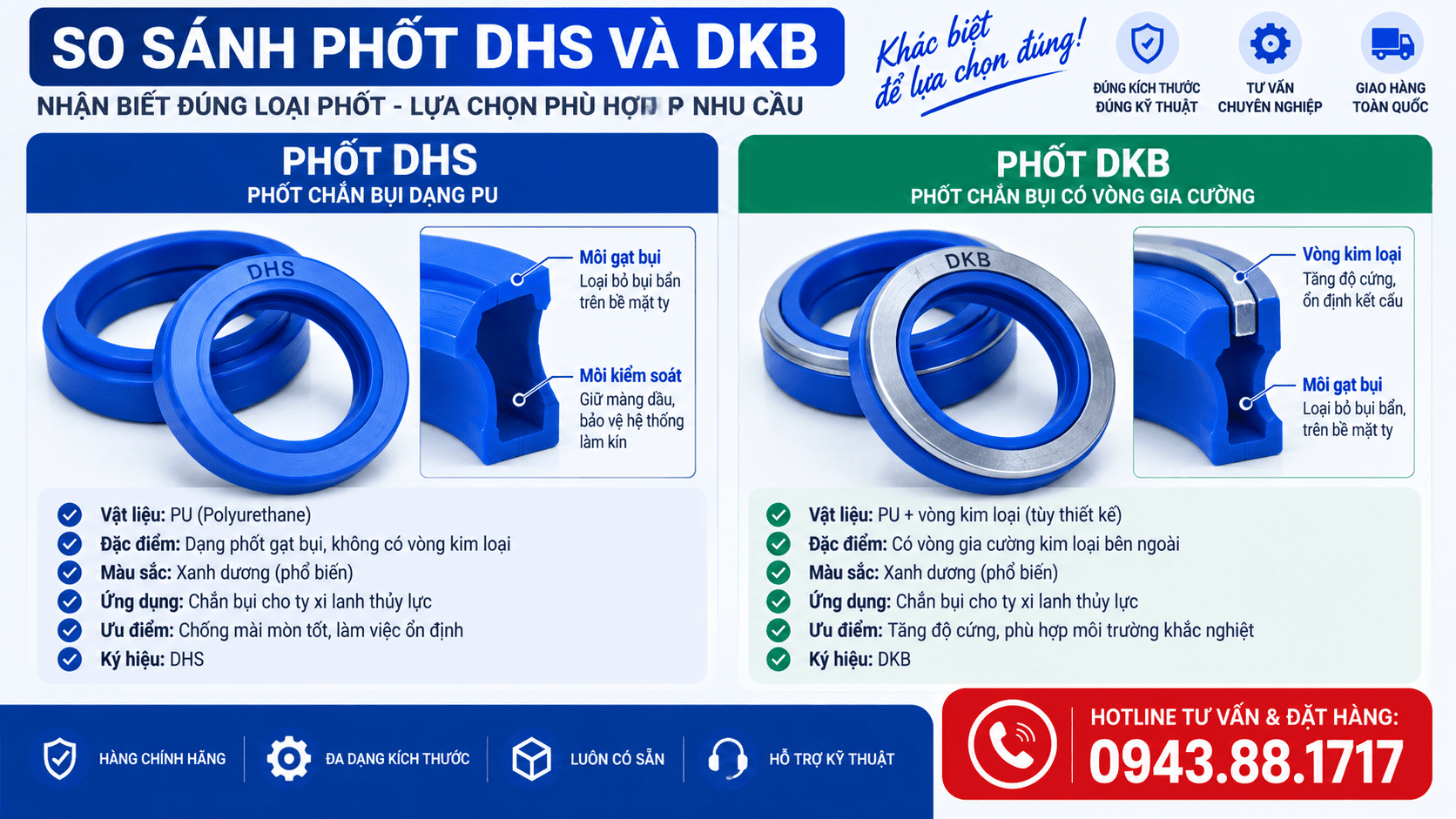

Phân biệt phốt DHS và phốt DKB
Phốt DHS và phốt DKB đều thuộc nhóm phốt chắn bụi, phốt gạt bụi dùng cho ty xi lanh thủy lực, nhưng cấu tạo profile và phương pháp lắp đặt có thể khác nhau tùy từng nhà sản xuất. Vì vậy, không nên xem DHS và DKB là hai mã có thể thay thế trực tiếp cho nhau.
Phốt DHS
Phốt DHS (DHS Wiper Seal) thường được thiết kế dạng phốt gạt bụi bằng PU, với môi gạt tiếp xúc trực tiếp với bề mặt ty. Nhiều dòng DHS có thiết kế môi kép, vừa hỗ trợ gạt bụi, vừa kiểm soát lượng dầu còn lại trên bề mặt ty khi ty chuyển động.
Ưu điểm của thiết kế PU là độ đàn hồi tốt, khả năng chống mài mòn và khả năng thích ứng với chuyển động tịnh tiến của ty xi lanh. DHS thường được sử dụng trên xi lanh thủy lực của máy công trình, thiết bị nâng hạ và các hệ thống thủy lực công nghiệp.
Phốt DKB
Phốt DKB cũng có chức năng chính là ngăn bụi, nước và tạp chất xâm nhập vào bên trong xi lanh. Tuy nhiên, tùy thiết kế, DKB có thể sử dụng cấu trúc có vòng gia cường kim loại hoặc các dạng profile khác so với DHS.
Kết cấu gia cường giúp phốt có khả năng giữ hình dạng và cố định trong vị trí lắp, nhưng đồng thời yêu cầu kết cấu rãnh và đầu xi lanh phải phù hợp với đúng profile của phốt.
Mua phốt ben chắn bụi DHS ở đâu uy tín, chất lượng, giá tốt?
Nếu bạn đang tìm phốt ben chắn bụi DHS để thay thế cho xi lanh thủy lực, việc lựa chọn đúng nhà cung cấp không chỉ giúp tiết kiệm chi phí mà còn hạn chế tình trạng sai kích thước, sai profile hoặc phốt không phù hợp với rãnh lắp.
Vật Tư Miền Nam chuyên cung cấp và phân phối phốt thủy lực, phốt ben, phốt chắn bụi, gioăng, O-ring và các vật tư làm kín công nghiệp, phục vụ nhu cầu sửa chữa, bảo trì máy móc và thay thế phụ tùng thủy lực.
Phốt DHS tại Vật Tư Miền Nam có gì?

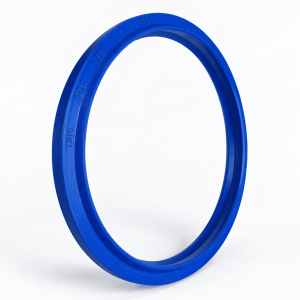

- Đa dạng kích thước: nhiều size phốt DHS từ nhỏ đến lớn.
- Hỗ trợ tra kích thước: đối chiếu đường kính trong, đường kính ngoài và chiều cao/profile.
- Tư vấn theo nhu cầu thực tế: khách hàng có thể cung cấp mã phốt cũ, kích thước hoặc hình ảnh để được hỗ trợ đối chiếu.
- Phù hợp nhiều ứng dụng: xi lanh thủy lực, máy công trình, máy xúc, máy đào, xe nâng, máy ép và thiết bị công nghiệp.
- Giá cạnh tranh: cung cấp trực tiếp theo nhu cầu, phù hợp khách hàng mua lẻ, thợ sửa chữa, xưởng cơ khí và đơn vị bảo trì.
Vật Tư Miền Nam cung cấp những sản phẩm gì?
Ngoài phốt chắn bụi DHS, Vật Tư Miền Nam còn phân phối nhiều nhóm vật tư làm kín và phụ tùng công nghiệp, tiêu biểu:
- Phốt ben thủy lực: USH, UHS, UN, U+S, IDU, ODU, OHM...

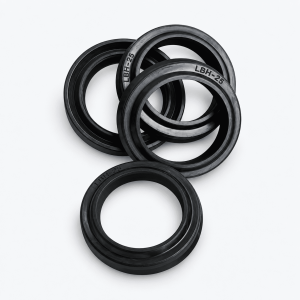

- Phốt chắn bụi: DHS, DKB, LBH, DKB và các dòng phốt gạt bụi khác.
- Phốt chắn dầu: TA, TB, TC, TG, phốt nắp EC…
- Phớt bơm nước: phớt bơm cao, phớt nhọn, phớt Viton…
- O-Ring, sin, gioăng: NBR, FKM/Viton và nhiều quy cách.
- Vòng đệm khớp nối: L, HRC, GR, GS, T, J-FLEX...
- Vòng dẫn hướng (Wear Ring): dùng trong hệ thống xi lanh thủy lực.
- Vòng bi – bạc đạn: nhiều kích thước phục vụ máy móc và thiết bị công nghiệp.
- Long đền, vòng đệm, ống PU và cao su cùng nhiều loại vật tư cơ khí khác.
