Phốt bơm 109-MG – Mechanical Seal 109-MG | Phốt máy bơm nước
Phốt bơm 109-MG hay còn gọi là phốt bơm lùn 109-MG, phốt cơ khí 109-MG hoặc Mechanical Seal 109-MG, là dòng phốt chuyên dùng để làm kín trục máy bơm. Sản phẩm được sử dụng phổ biến trong các hệ thống bơm nước, bơm tuần hoàn, bơm công nghiệp và nhiều thiết bị có trục quay.
Nhờ cấu tạo gồm mặt làm kín, phần cao su đàn hồi, lò xo và các chi tiết kim loại, phốt bơm 109-MG giúp tạo độ kín giữa trục quay và thân máy, hạn chế tình trạng nước hoặc chất lỏng rò rỉ ra ngoài trong quá trình máy bơm hoạt động.
Tùy từng kích thước và cấu hình, phốt 109-MG có thể được lựa chọn cho nhiều loại trục máy bơm khác nhau. Vì vậy, khi thay thế nên kiểm tra đường kính trục, đường kính ngoài và chiều dài lắp đặt để chọn đúng size.
Tại Vật Tư Công Nghiệp Miền Nam, chúng tôi cung cấp phốt bơm 109-MG nhiều kích thước, phục vụ nhu cầu thay thế phốt cũ, sửa chữa và bảo trì máy bơm. Nếu chưa xác định được size, khách hàng có thể gửi hình ảnh phốt cũ và kích thước thực tế để được hỗ trợ đối chiếu.
Phốt bơm 109-MG là gì?
Phốt bơm 109-MG là một dạng Mechanical Seal được thiết kế để làm kín khu vực trục quay của máy bơm. Khi máy bơm vận hành, phốt giúp hạn chế chất lỏng đi theo khe giữa trục và thân máy, từ đó giảm rò rỉ tại khu vực làm kín.
Về nguyên lý, phốt cơ khí 109-MG sử dụng hai bề mặt làm kín gồm mặt động và mặt tĩnh. Mặt động quay theo trục máy bơm, trong khi mặt tĩnh được giữ cố định trong vị trí lắp. Lực đàn hồi của lò xo cùng thiết kế của cụm làm kín giúp hai bề mặt duy trì tiếp xúc phù hợp trong quá trình vận hành.
So với phớt chắn dầu, Mechanical Seal có cấu tạo và nguyên lý làm kín khác biệt, đặc biệt phù hợp với các ứng dụng cần kiểm soát rò rỉ chất lỏng tại trục máy bơm.

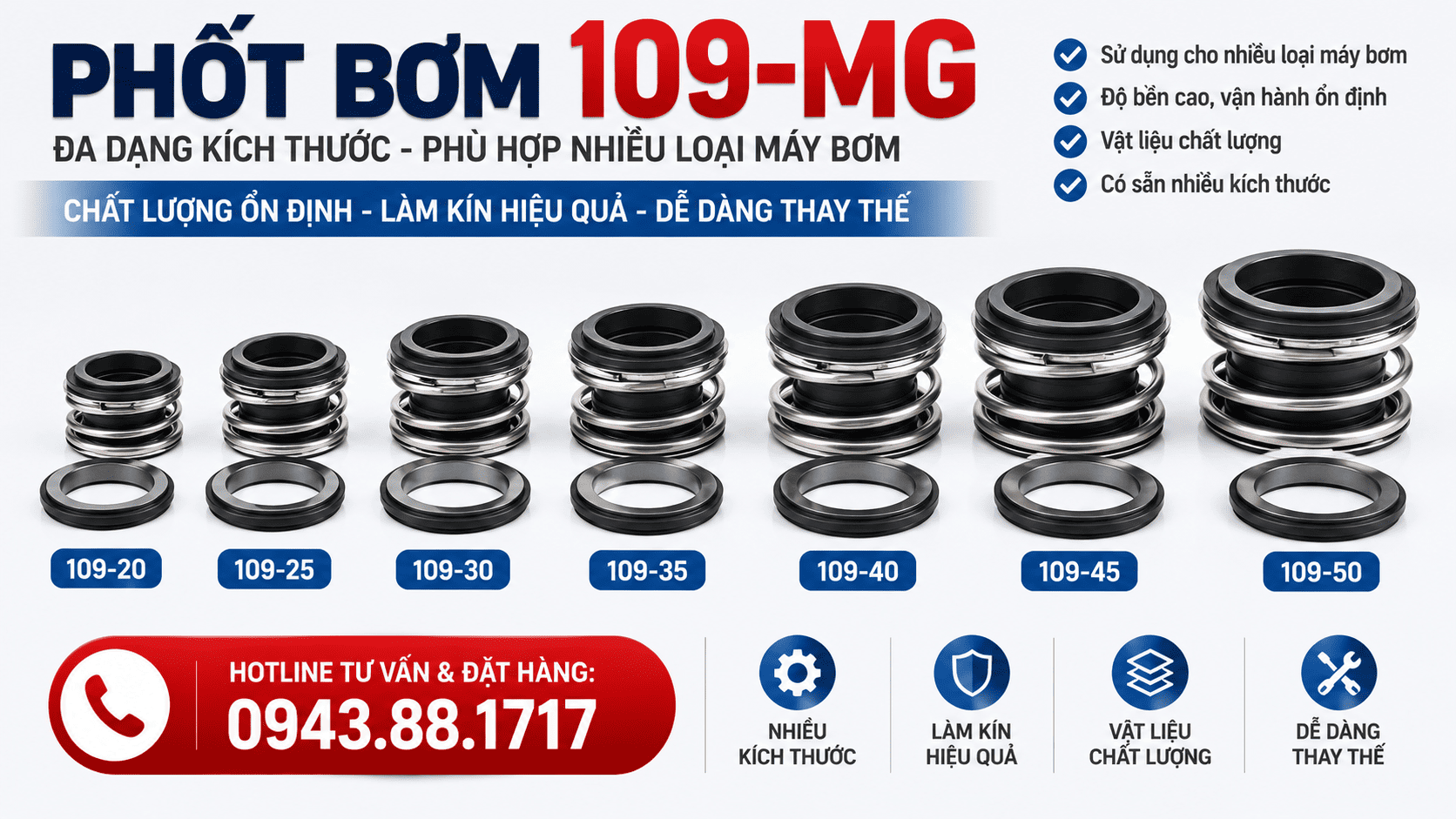

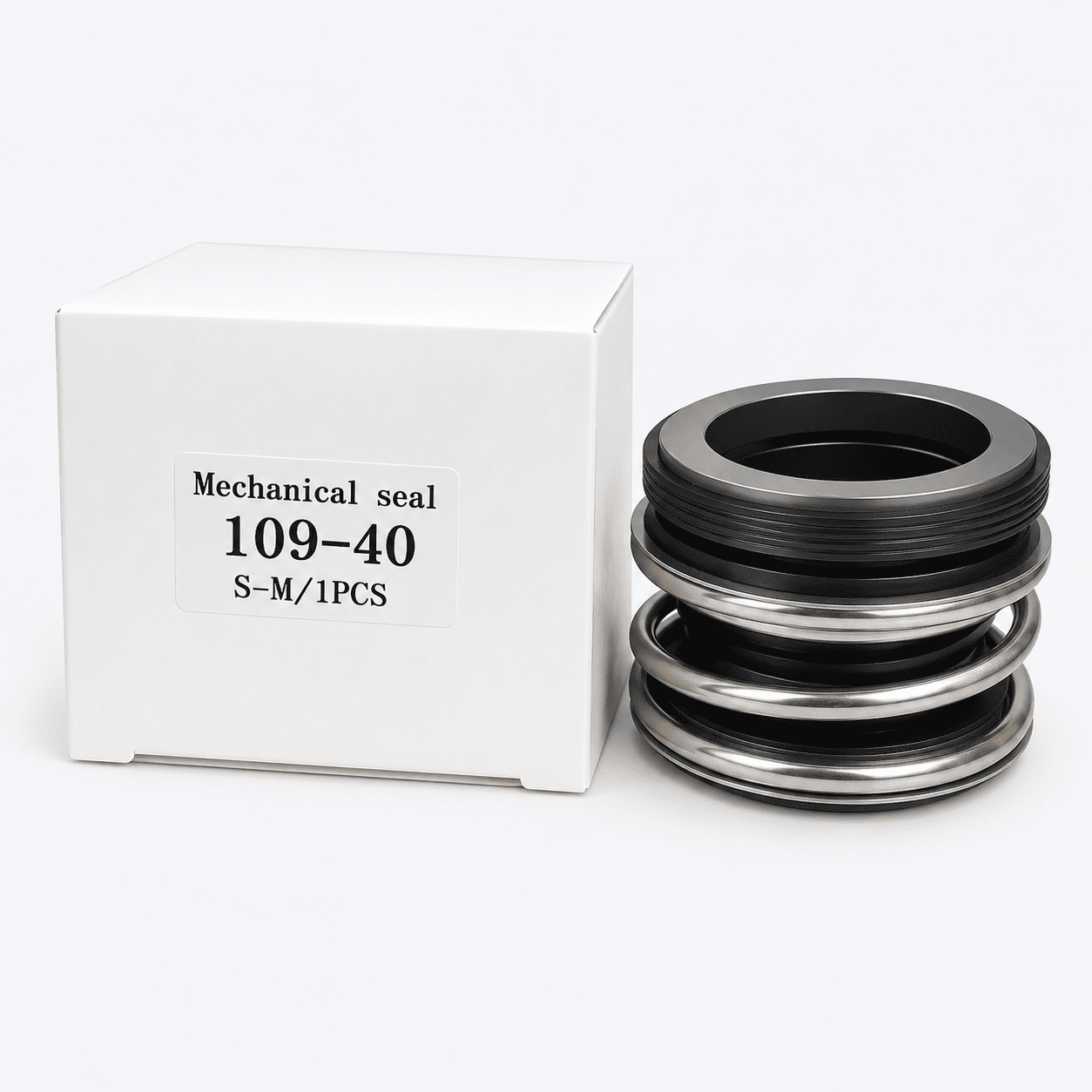

Phốt bơm 109-MG có những size nào?
Dòng 109-MG có nhiều kích thước theo đường kính trục, từ các size nhỏ như 109-12, 109-14, 109-16 đến các size lớn như 109-60, 109-80, 109-100 và 109-110. Tùy nhà sản xuất và cấu hình, danh sách size có thể khác nhau.
Khi chọn phốt máy bơm 109-MG, không nên chỉ dựa vào mã size. Nên đối chiếu thêm D1 – đường kính trục, D3 – đường kính ngoài và L1 – chiều dài lắp đặt để hạn chế chọn nhầm sản phẩm.
Một số tên gọi khác của phốt bơm 109-MG
Trên thị trường, phốt bơm 109-MG có thể được gọi bằng nhiều tên khác nhau tùy theo nhà cung cấp, thợ sửa máy bơm hoặc tài liệu kỹ thuật. Vì vậy, khi tìm mua phốt máy bơm 109-MG, khách hàng có thể gặp các cách gọi sau:
- Phốt bơm 109-MG
- Phốt bơm lùn 109-MG
- Phốt máy bơm 109-MG
- Phốt cơ khí 109-MG
- Mechanical Seal 109-MG
- Mechanical Seal 109
- Phốt bơm nước 109-MG
- Phốt nước 109-MG
- Phốt làm kín trục bơm 109-MG
- Phốt máy bơm nước
- Garniture mécanique 109 – cách gọi có thể gặp trong một số tài liệu kỹ thuật bằng tiếng Pháp.
Các tên gọi trên thường được sử dụng để tìm kiếm cùng một nhóm sản phẩm mechanical seal 109-MG. Tuy nhiên, tên 109-MG không phải là một kích thước duy nhất. Dòng phốt này có nhiều size khác nhau theo đường kính trục, vì vậy khi mua phốt bơm 109-MG thay thế, không nên chỉ dựa vào tên hoặc mã 109-MG.
Để chọn đúng phốt máy bơm 109-MG, nên đối chiếu mã size, đường kính trục D1, đường kính ngoài D3 và chiều dài lắp đặt L1. Nếu không chắc chắn về kích thước, có thể cung cấp hình ảnh phốt cũ và thông số đo thực tế để được tư vấn, đối chiếu trước khi đặt hàng.

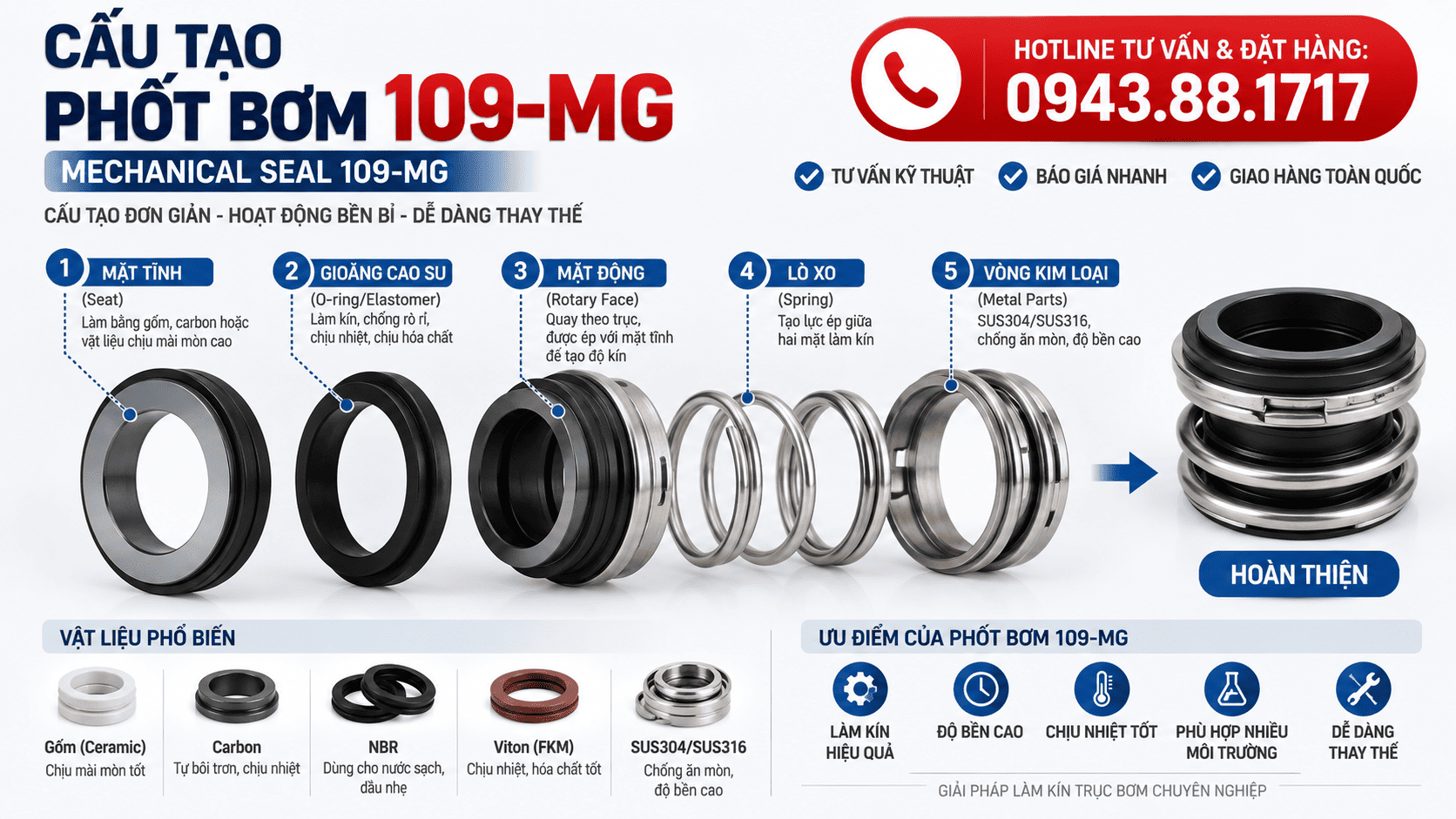

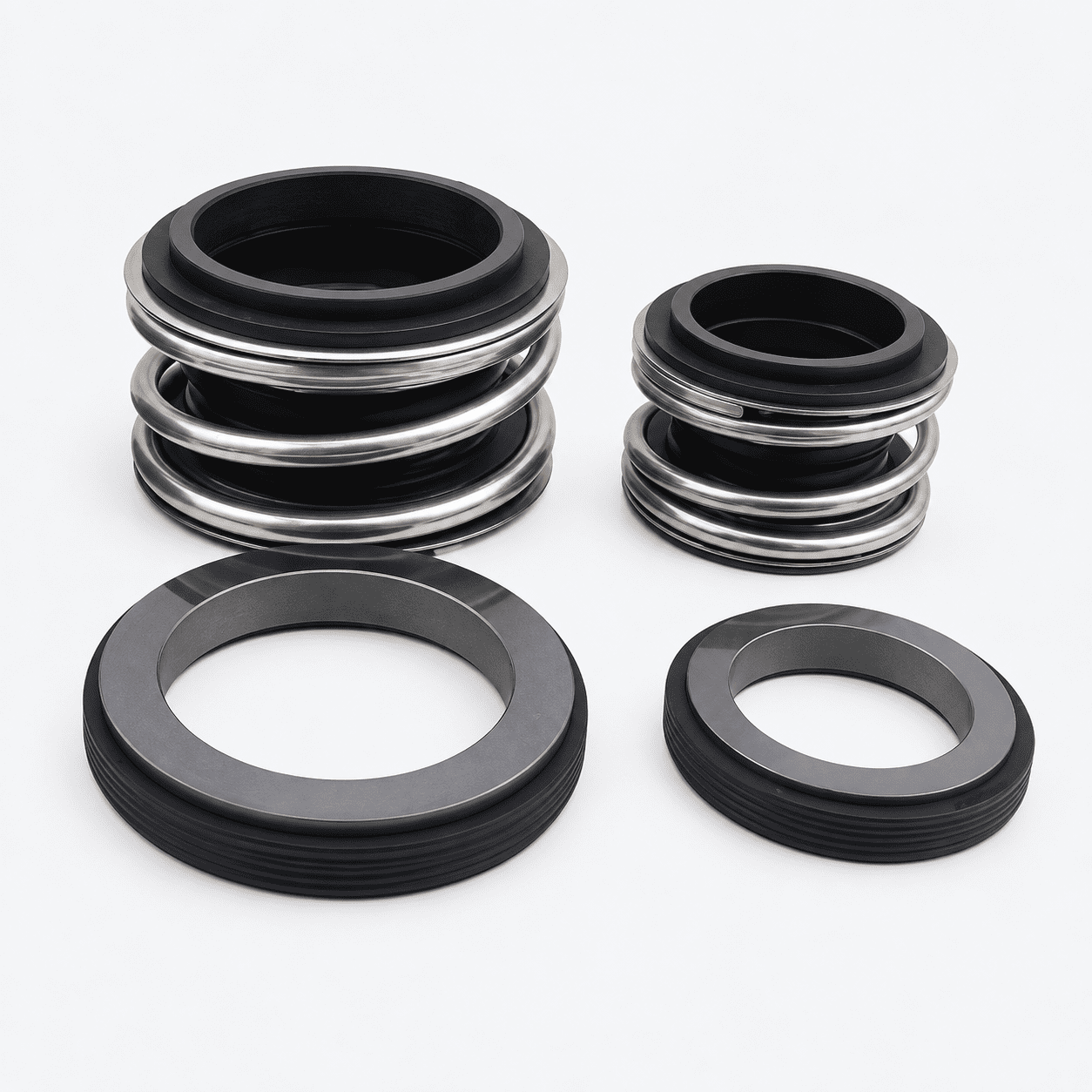

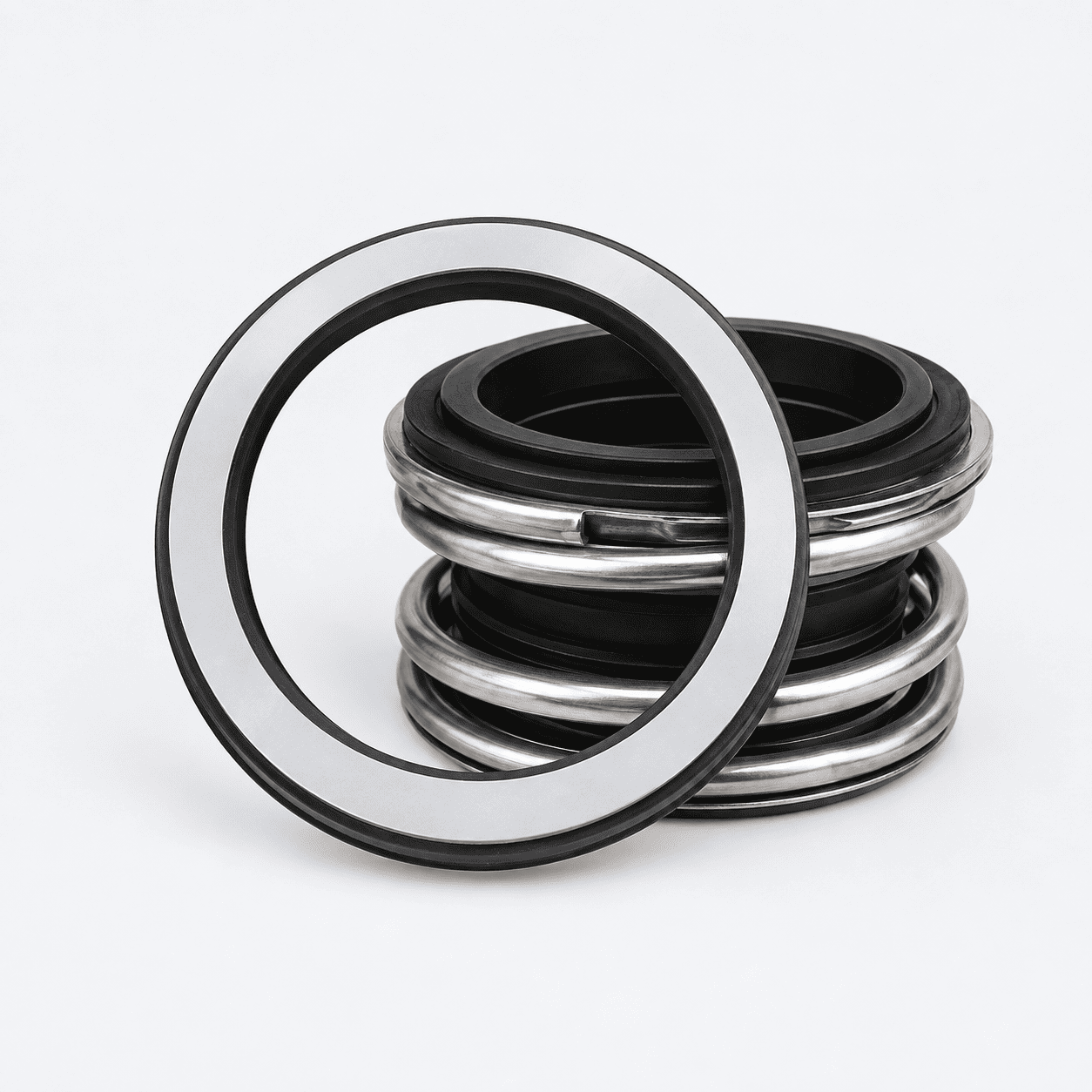

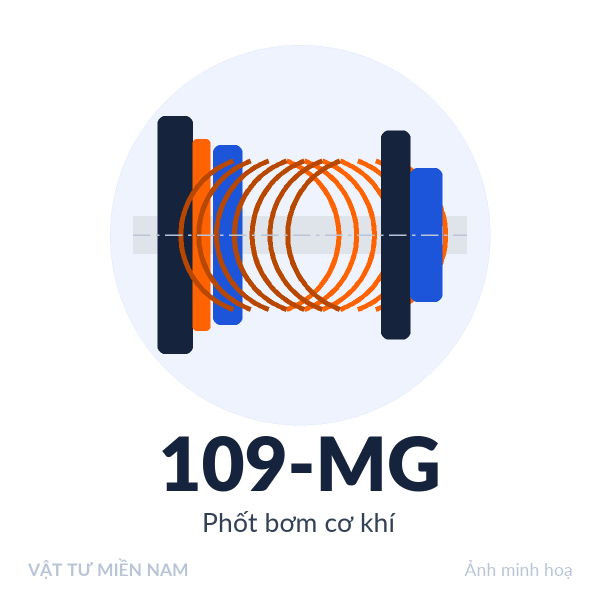

Cấu tạo phốt bơm 109-MG
Phốt bơm 109-MG hay Mechanical Seal 109-MG được cấu tạo từ nhiều bộ phận phối hợp với nhau để tạo thành hệ thống làm kín cho trục máy bơm. Mỗi chi tiết đảm nhận một vai trò riêng, từ tạo lực ép, duy trì bề mặt làm kín đến hạn chế chất lỏng rò rỉ dọc theo trục.
Tùy theo nhà sản xuất và cấu hình, cấu tạo của phốt cơ khí 109-MG có thể có một số khác biệt. Tuy nhiên, các bộ phận chính thường gồm:
1. Mặt tĩnh và mặt động
Mặt tĩnh và mặt động là hai bộ phận quan trọng nhất trong cấu tạo Mechanical Seal 109-MG. Hai mặt làm kín được gia công với độ phẳng cao và đặt đối diện nhau.
Khi máy bơm hoạt động, mặt động quay cùng trục, trong khi mặt tĩnh được giữ cố định trong vị trí lắp. Hai bề mặt này tạo ra vùng làm kín, giúp hạn chế nước hoặc chất lỏng thoát ra ngoài tại vị trí trục bơm.
2. Lò xo
Lò xo tạo lực ép cần thiết để duy trì sự tiếp xúc giữa mặt động và mặt tĩnh trong quá trình máy bơm vận hành.
Ở nhiều loại phốt bơm lùn 109-MG, cụm lò xo được bố trí quanh trục và là chi tiết khá dễ nhận biết khi quan sát phốt. Thiết kế lò xo cũng góp phần giúp cụm làm kín duy trì lực ép phù hợp khi trục quay.
3. Phần cao su đàn hồi
Phần cao su đàn hồi (Elastomer) có nhiệm vụ tạo độ kín giữa các chi tiết bên trong phốt và khu vực tiếp xúc với trục.
Đây là bộ phận cần đặc biệt lưu ý khi lựa chọn phốt máy bơm 109-MG, bởi vật liệu cao su phải phù hợp với môi chất, nhiệt độ và điều kiện làm việc. Tùy cấu hình sản phẩm, vật liệu elastomer có thể khác nhau.
4. Vòng và chi tiết kim loại
Các vòng kim loại có nhiệm vụ giữ, định vị và liên kết các bộ phận của phốt cơ khí 109-MG thành một cụm hoàn chỉnh.
Ngoài chức năng hỗ trợ cơ khí, các chi tiết kim loại còn giúp cụm phốt duy trì vị trí ổn định trong quá trình lắp đặt và vận hành máy bơm.
5. Bộ phận làm kín với trục
Đây là phần giúp tạo độ kín tại khu vực trục máy bơm, hạn chế chất lỏng đi theo khe giữa trục và các chi tiết của phốt rồi rò rỉ ra bên ngoài.
Khi các bộ phận làm kín hoạt động đúng thiết kế, phốt bơm 109-MG giúp kiểm soát rò rỉ tại trục, góp phần duy trì hoạt động ổn định cho máy bơm.

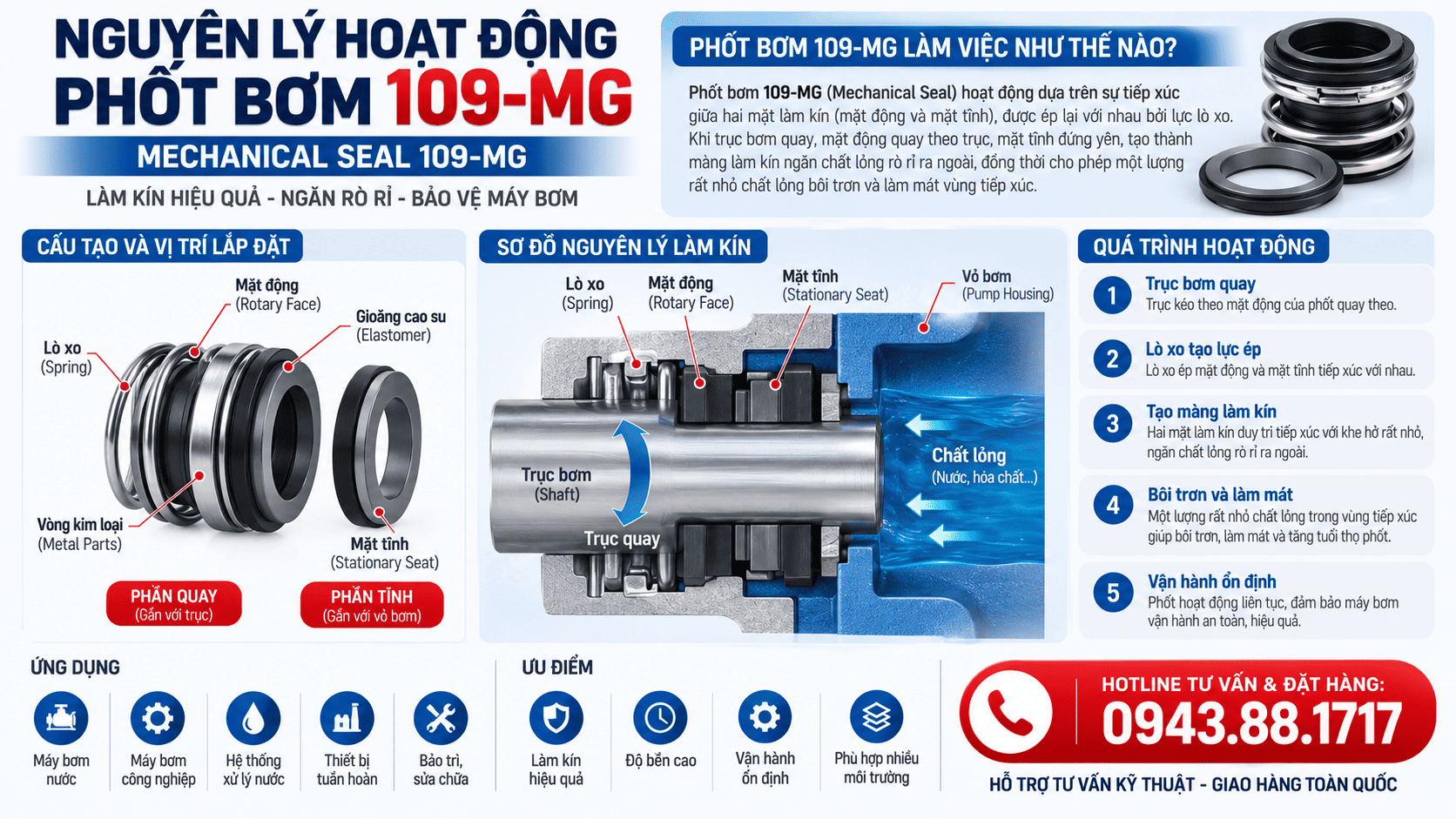

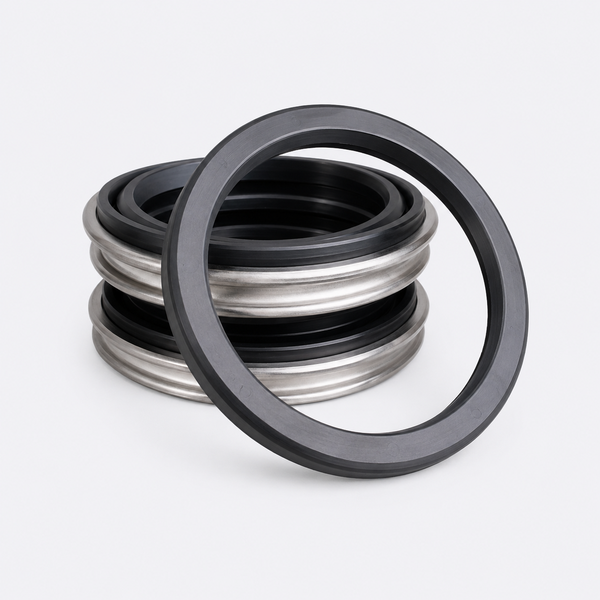

Nguyên lý hoạt động của phốt bơm 109-MG
Phốt bơm 109-MG hoạt động dựa trên nguyên lý làm kín bằng hai mặt seal cơ khí, trong đó một mặt quay cùng trục máy bơm và một mặt đứng yên trong thân bơm. Khi máy bơm vận hành, hai mặt này được giữ tiếp xúc với nhau dưới tác động của lò xo, áp suất chất lỏng và các chi tiết đàn hồi, tạo thành một vùng làm kín rất nhỏ giữa trục quay và phần cố định.
Điểm đặc biệt của Mechanical Seal 109-MG là hai mặt làm kín không ép chặt hoàn toàn theo kiểu ma sát khô. Trong quá trình hoạt động, giữa hai mặt seal thường hình thành một màng chất lỏng rất mỏng. Màng này vừa hỗ trợ bôi trơn, làm mát bề mặt ma sát, vừa giúp giảm lượng chất lỏng rò rỉ xuống mức rất thấp.
Quá trình làm kín diễn ra như thế nào?
1. Trục máy bơm bắt đầu quay
Khi động cơ hoạt động, trục bơm quay và kéo theo mặt động của phốt 109-MG quay cùng. Trong khi đó, mặt tĩnh vẫn được giữ cố định trong vị trí lắp.
2. Lò xo tạo lực ép lên mặt seal
Cụm lò xo tạo lực đẩy mặt động về phía mặt tĩnh. Nhờ lực này, hai bề mặt làm kín luôn được duy trì tiếp xúc phù hợp trong quá trình máy bơm hoạt động.
3. Hình thành màng chất lỏng giữa hai mặt seal
Khi trục quay, một lượng chất lỏng rất nhỏ đi vào vùng tiếp xúc giữa hai mặt làm kín và tạo thành màng chất lỏng vi mô. Đây là yếu tố quan trọng giúp giảm ma sát và hạn chế nhiệt sinh ra tại bề mặt seal.
4. Hạn chế chất lỏng đi qua khe làm kín
Do khe hở giữa hai mặt seal được kiểm soát rất nhỏ, phần lớn chất lỏng được giữ lại bên trong buồng bơm. Lượng rò rỉ qua vùng làm kín được duy trì ở mức thấp nếu phốt cơ khí, trục và các bộ phận liên quan hoạt động đúng điều kiện.
5. Phốt tiếp tục tự duy trì lực làm kín
Trong quá trình vận hành, lò xo và phần elastomer giúp bù một phần chuyển động dọc trục và sự thay đổi vị trí của cụm làm kín. Nhờ đó, phốt máy bơm 109-MG có thể duy trì khả năng làm kín khi trục quay liên tục.

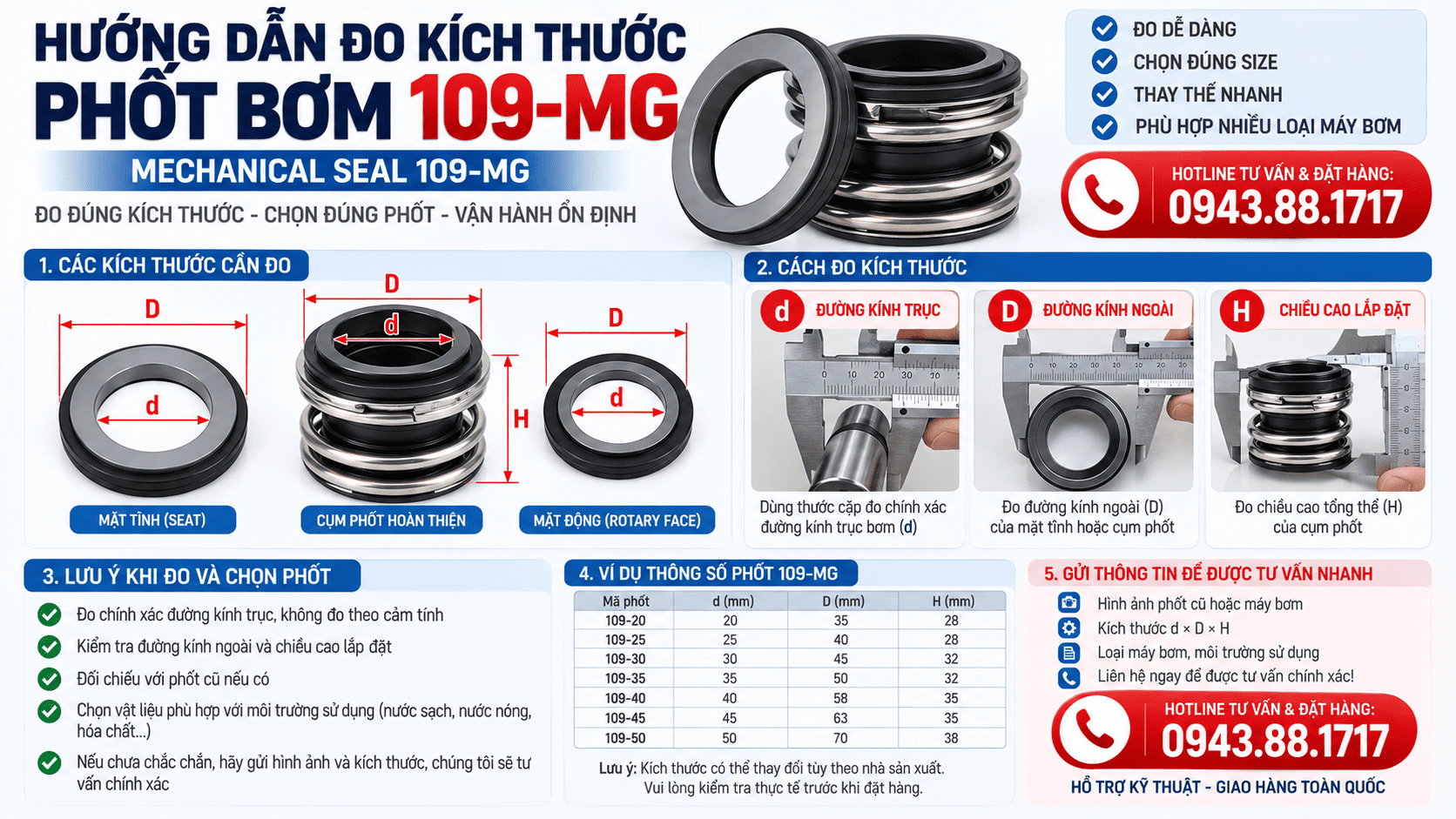

Cách đọc và hướng dẫn đo kích thước phốt bơm 109-MG
Để chọn đúng phốt bơm 109-MG, việc xác định kích thước là bước rất quan trọng, đặc biệt khi thay thế một bộ phốt cũ mà không còn bao bì hoặc không biết chính xác mã sản phẩm. Với dòng phốt máy bơm 109-MG, khách hàng nên kiểm tra mã size, đường kính trục D1, đường kính ngoài D3 và chiều dài lắp đặt L1 trước khi đặt hàng.
Cách đọc mã phốt 109-MG
Mã sản phẩm thường được thể hiện dưới dạng 109-XX, trong đó phần số phía sau thường tương ứng với đường kính trục danh nghĩa D1.
Ví dụ:
- 109-20 → D1 khoảng 20 mm
- 109-25 → D1 khoảng 25 mm
- 109-40 → D1 khoảng 40 mm
- 109-50 → D1 khoảng 50 mm
- 109-60 → D1 khoảng 60 mm
- 109-80 → D1 khoảng 80 mm
Tuy nhiên, không nên chỉ nhìn số 20, 25, 40… để chọn phốt. Cùng một dòng Mechanical Seal 109-MG có nhiều kích thước và cấu hình khác nhau, vì vậy cần đối chiếu thêm các kích thước lắp đặt thực tế.
Hướng dẫn đo kích thước phốt bơm 109-MG
Nếu không xác định được mã phốt, khách hàng có thể tháo phốt cũ và sử dụng thước cặp để kiểm tra kích thước.
1. Đo D1 – đường kính trục
Đặt thước cặp vào phần trục tiếp xúc với phốt và đo đường kính chính xác.
Ví dụ, nếu đo được khoảng 40 mm, có thể tham khảo phốt 109-40.
Đây là thông số đầu tiên cần kiểm tra khi lựa chọn phốt bơm nước 109-MG.
2. Đo D3 – đường kính ngoài
Tiếp tục đo phần đường kính ngoài của cụm phốt hoặc vị trí cần đối chiếu theo đúng bản vẽ/cấu hình của phốt.
Thông số này giúp kiểm tra phốt 109-MG có phù hợp với vị trí lắp trong máy bơm hay không.
3. Đo L1 – chiều dài lắp đặt
L1 là chiều dài lắp đặt của cụm mechanical seal theo phương trục. Khi đo phốt cũ, cần xác định đúng vị trí và cấu hình đo, không nên đơn giản lấy chiều cao tổng thể của một bộ phốt rồi gọi đó là L1.
Đây là kích thước đặc biệt cần lưu ý khi thay phốt máy bơm 109-MG, bởi cùng đường kính trục nhưng cấu hình phốt hoặc seat khác nhau có thể có chiều dài lắp đặt khác nhau.

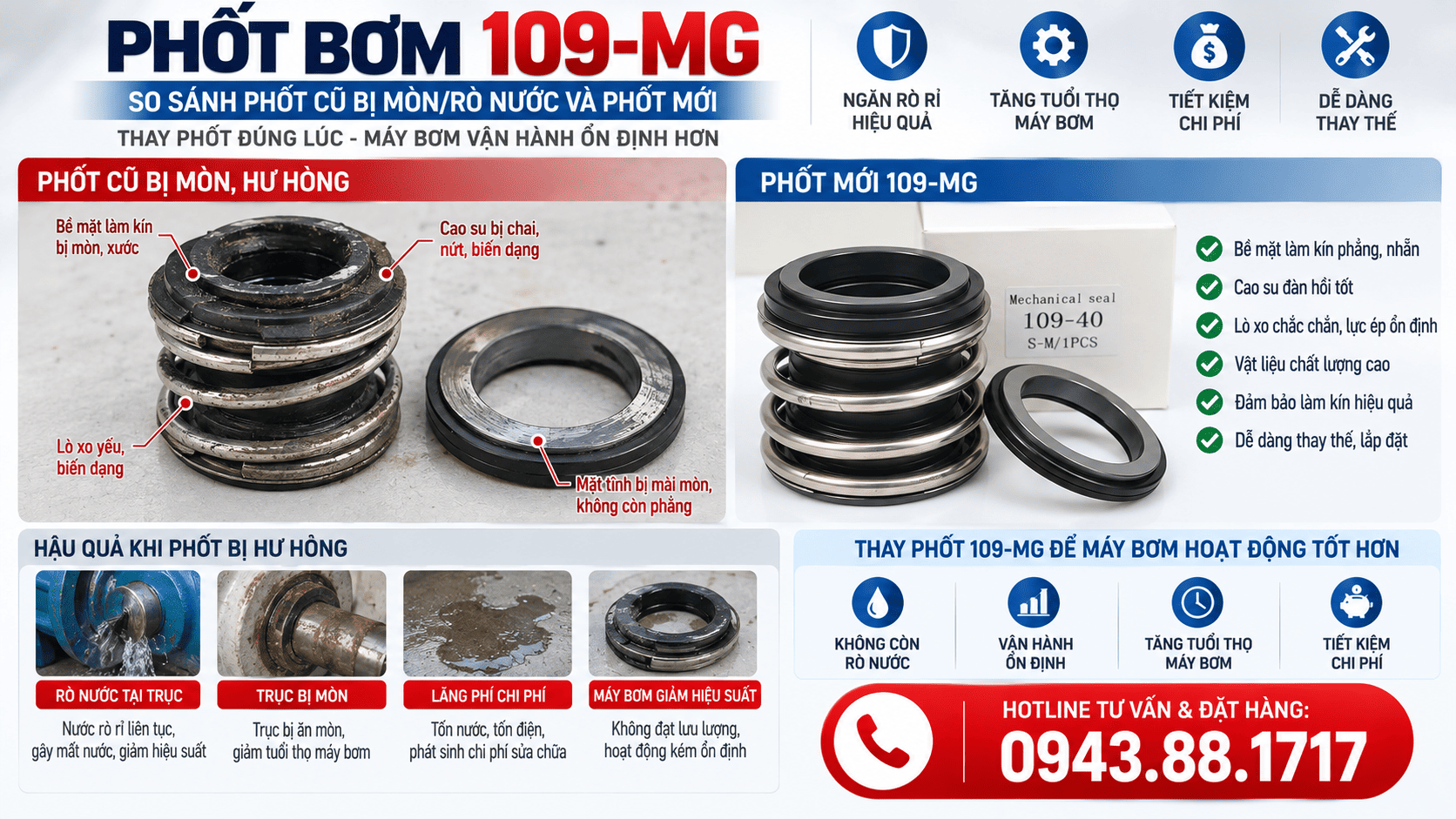

Khi nào nên thay phốt bơm 109-MG?
Phốt bơm 109-MG là bộ phận làm kín làm việc liên tục trong quá trình máy bơm vận hành nên theo thời gian, các mặt seal, phần cao su và lò xo có thể bị mài mòn hoặc lão hóa. Khi khả năng làm kín giảm, máy bơm thường bắt đầu xuất hiện dấu hiệu rò rỉ tại khu vực trục.
Không phải cứ máy bơm hoạt động lâu là phải thay phốt cơ khí 109-MG. Thời điểm thay phốt nên dựa vào tình trạng thực tế của máy và mức độ hao mòn của cụm làm kín.
1. Phốt bị rò rỉ nước hoặc chất lỏng
Đây là dấu hiệu dễ nhận biết nhất. Nếu khu vực giữa trục và thân bơm xuất hiện nước rò rỉ liên tục, lượng rò rỉ tăng dần hoặc chảy thành dòng, cần kiểm tra phốt.
Với phốt máy bơm nước 109-MG, nếu các mặt seal đã bị mòn hoặc hư hỏng, việc thay phốt mới thường cần thiết để khôi phục khả năng làm kín.
2. Mặt seal bị xước hoặc mòn
Sau một thời gian hoạt động, mặt động và mặt tĩnh có thể xuất hiện vết xước, mòn hoặc cháy bề mặt do ma sát, thiếu chất lỏng làm mát hoặc điều kiện vận hành không phù hợp.
Khi bề mặt làm kín không còn đảm bảo, việc tiếp tục sử dụng có thể khiến tình trạng rò rỉ ngày càng rõ hơn.
3. Phần cao su bị chai, nứt hoặc biến dạng
Phần elastomer trong phốt 109-MG có thể bị lão hóa theo thời gian, đặc biệt khi làm việc với nhiệt độ cao hoặc môi chất không phù hợp.
Nếu thấy cao su bị chai cứng, nứt, rách hoặc biến dạng, nên thay bộ phốt để tránh mất khả năng làm kín.
4. Lò xo bị yếu hoặc có dấu hiệu ăn mòn
Lò xo có nhiệm vụ duy trì lực ép giữa các mặt làm kín. Khi lò xo bị gỉ, ăn mòn, biến dạng hoặc mất lực, áp lực tiếp xúc giữa mặt động và mặt tĩnh có thể không còn phù hợp.
Trong trường hợp này, thay mới mechanical seal 109-MG sẽ an toàn hơn việc chỉ xử lý riêng phần lò xo.
Mua phốt bơm nước 109-MG ở đâu uy tín, giá tốt?
Nếu bạn đang tìm phốt bơm nước 109-MG, phốt bơm lùn 109-MG hoặc Mechanical Seal 109-MG để thay thế và bảo trì máy bơm, Vật Tư Miền Nam chúng tôi là đơn vị chuyên cung cấp các loại phốt cơ khí với nhiều kích thước, đáp ứng nhu cầu sửa chữa, bảo trì và thay thế cho nhiều hệ thống máy bơm.
Bên cạnh phốt bơm 109-MG, Vật Tư Miền Nam còn phân phối nhiều nhóm vật tư công nghiệp như phớt chắn dầu, phốt ben thủy lực, phốt chắn bụi, phốt bơm, O-ring – gioăng – sin, vòng đệm khớp nối, vòng dẫn hướng, bạc đạn – vòng bi, ống PU và ống cao su. Sản phẩm đa dạng về chủng loại và kích thước, thuận tiện cho khách hàng cần mua nhiều loại vật tư cùng lúc.
Vật Tư Miền Nam hướng đến giá cả cạnh tranh, tư vấn đúng nhu cầu và hỗ trợ đối chiếu kích thước trước khi đặt hàng. Đặc biệt, chúng tôi có chính sách dành cho đại lý và khách hàng mua số lượng, phù hợp với cửa hàng vật tư, đơn vị sửa chữa máy bơm, xưởng cơ khí và các đơn vị bảo trì công nghiệp.
Cần mua phốt bơm 109-MG hoặc tìm nguồn vật tư công nghiệp ổn định? Hãy liên hệ để được kiểm tra kích thước, tư vấn sản phẩm và báo giá cụ thể theo từng size, số lượng và nhu cầu sử dụng.
