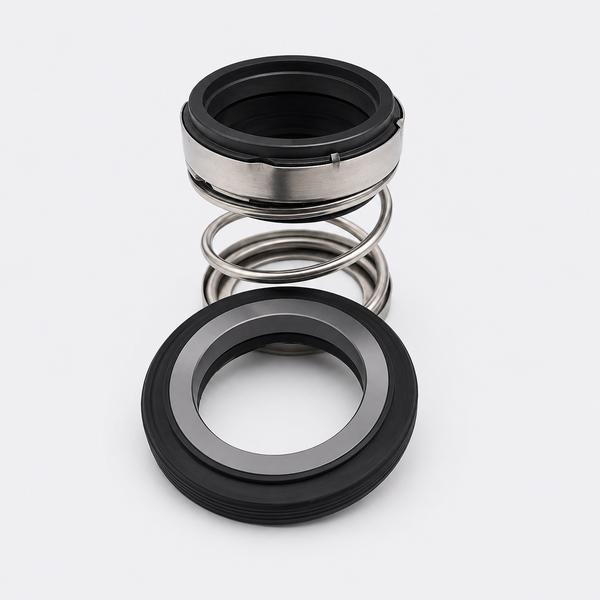

Phốt bơm cao 560A – Kích thước, cấu tạo và cách chọn đúng

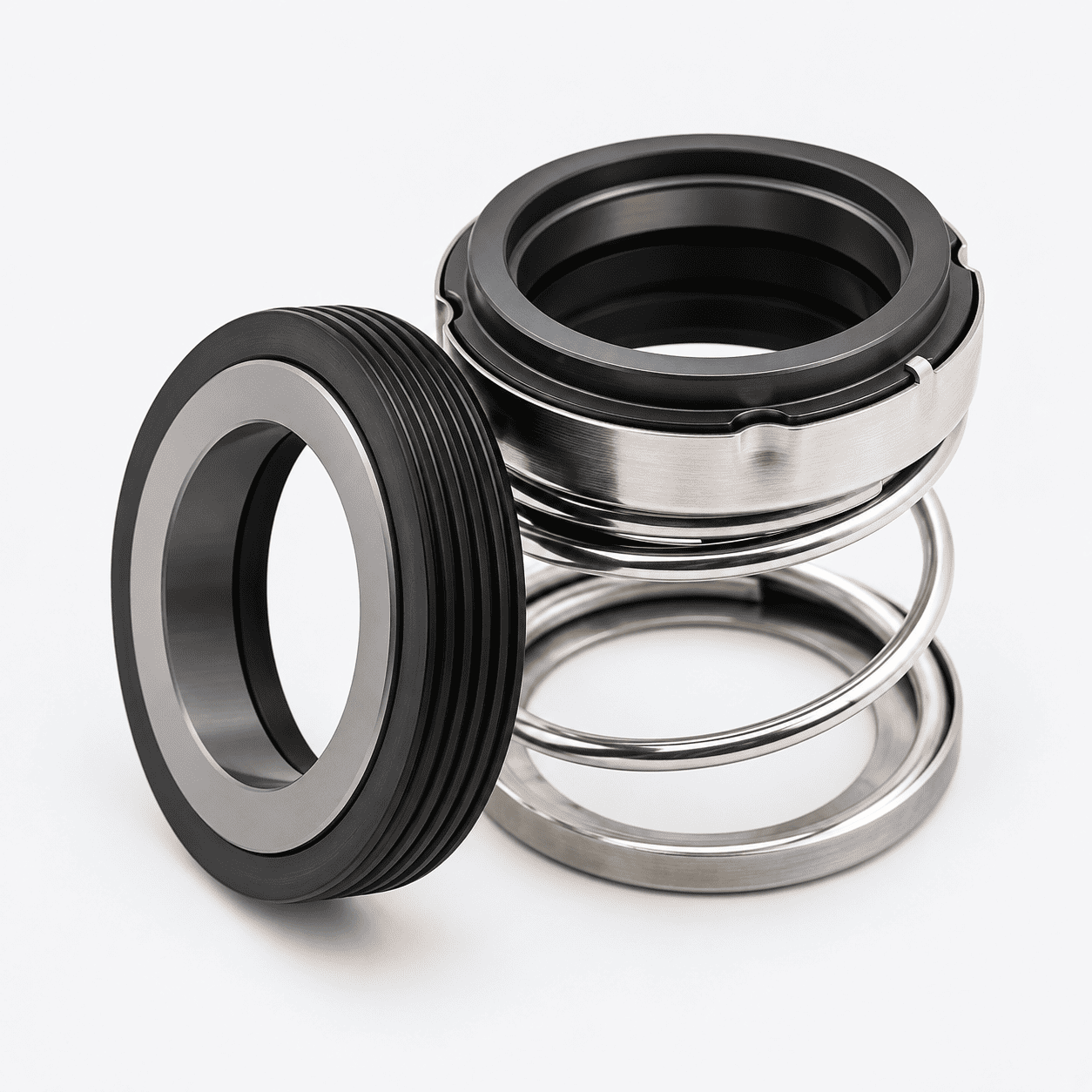

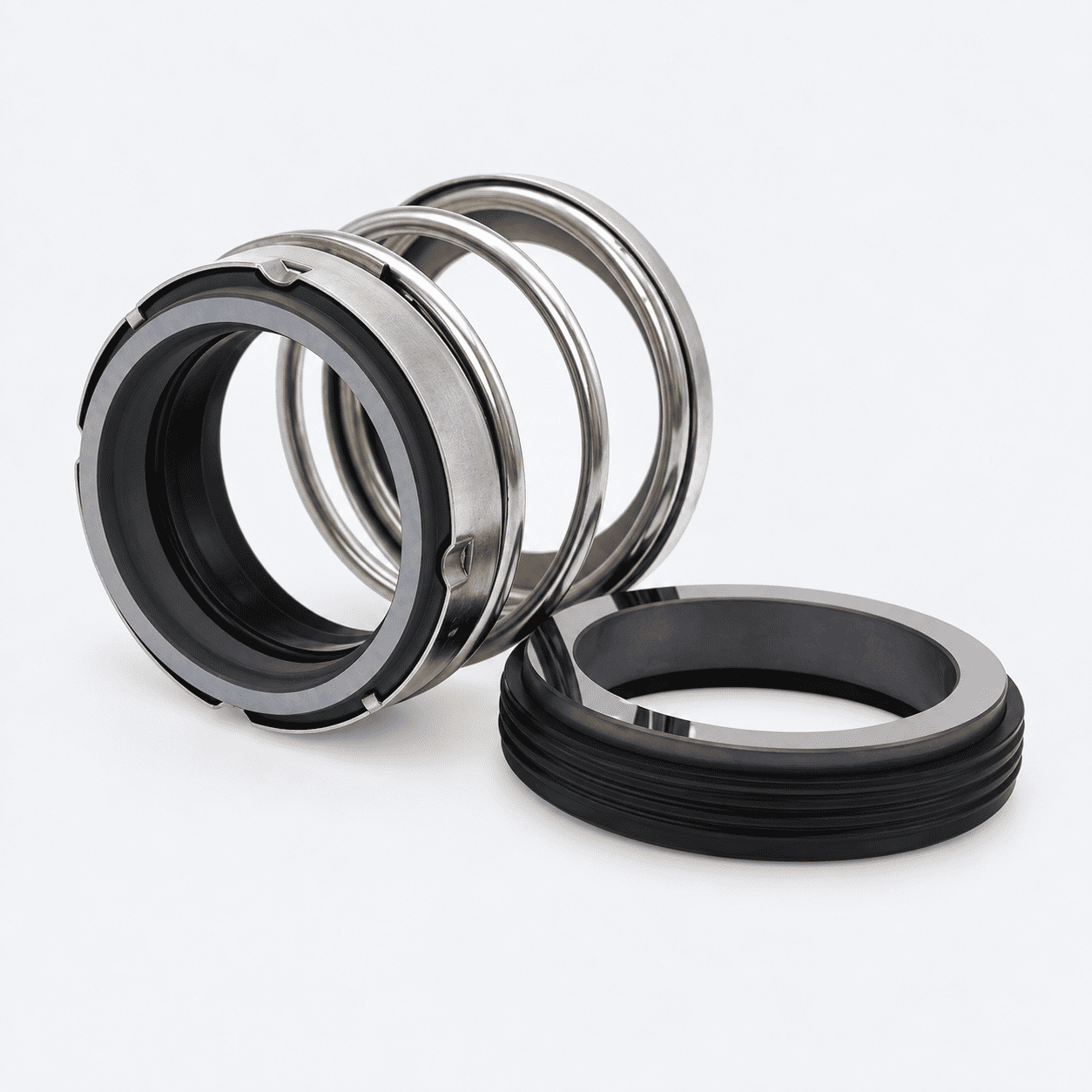

Phốt bơm cao 560A hay còn được gọi là phốt bơm 560A, phớt bơm 560A, phốt cơ khí 560A hoặc Mechanical Seal 560A, là dòng phốt cơ khí dạng elastomer bellows, lò xo đơn, được sử dụng để làm kín trục trong nhiều loại máy bơm và thiết bị quay. Với thiết kế gọn, nhiều kích thước và có nhiều lựa chọn vật liệu, phốt 560A được ứng dụng trong các hệ thống bơm nước, bơm công nghiệp và nhiều thiết bị quay khác. Trên thị trường, dòng 560A cũng thường được nhắc đến khi đối chiếu với một số dòng phốt có kết cấu tương tự như Burgmann 560A hoặc John Crane Type 21; tuy nhiên, khi thay thế vẫn nên kiểm tra kích thước, vật liệu và điều kiện làm việc thực tế.
Tại Vật Tư Miền Nam, chúng tôi không chỉ cung cấp phốt bơm cao 560A theo từng size mà còn chú trọng hỗ trợ khách hàng đối chiếu đúng kích thước trước khi đặt hàng. Chỉ cần cung cấp mã phốt, thông số d × D × L hoặc hình ảnh phốt cũ, đội ngũ có thể hỗ trợ kiểm tra và tư vấn quy cách phù hợp. Với chúng tôi, một chiếc phốt cơ khí 560A đúng kích thước, đúng vật liệu và đúng ứng dụng luôn quan trọng hơn việc chỉ tìm một sản phẩm có cùng tên mã.

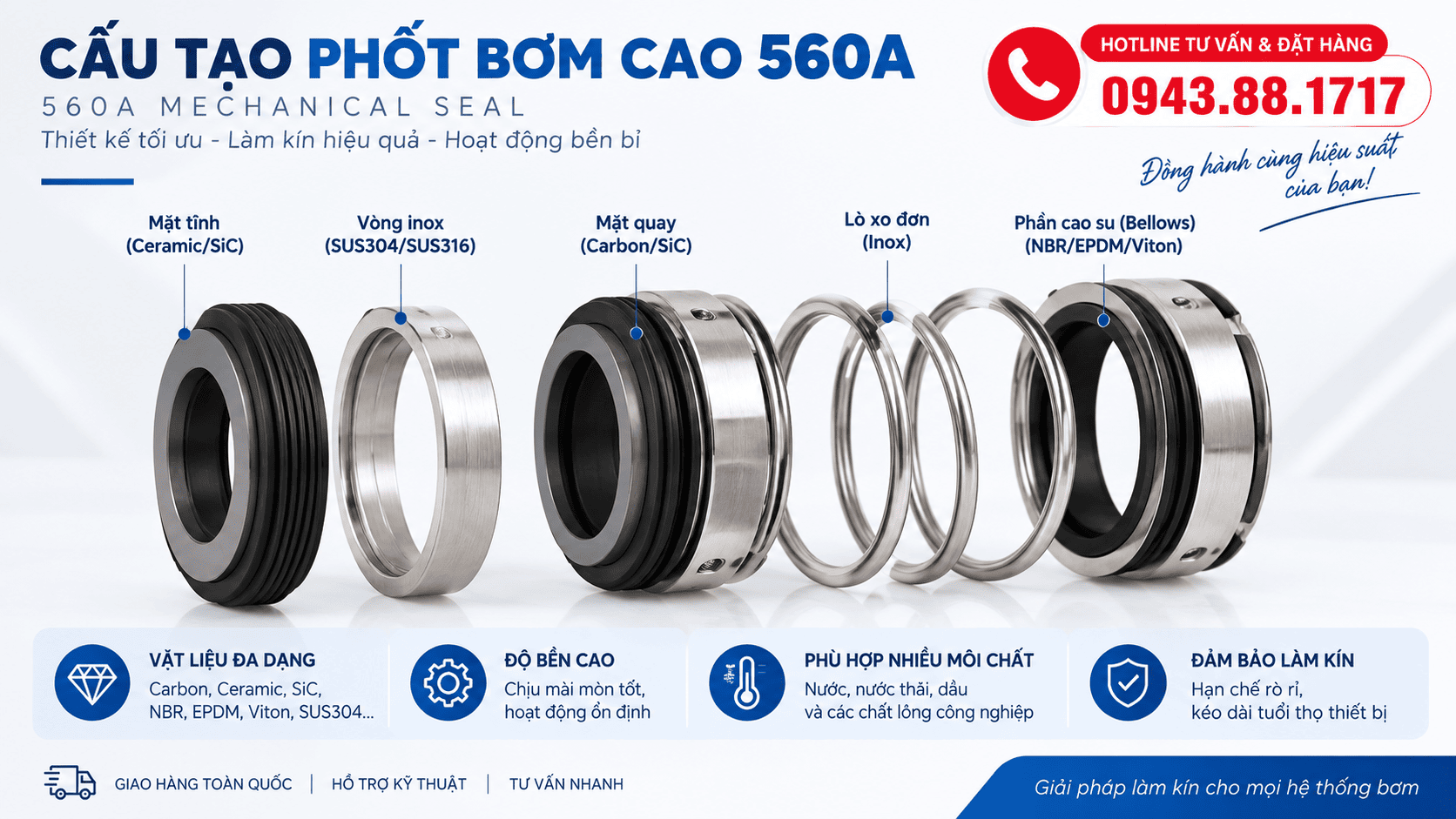

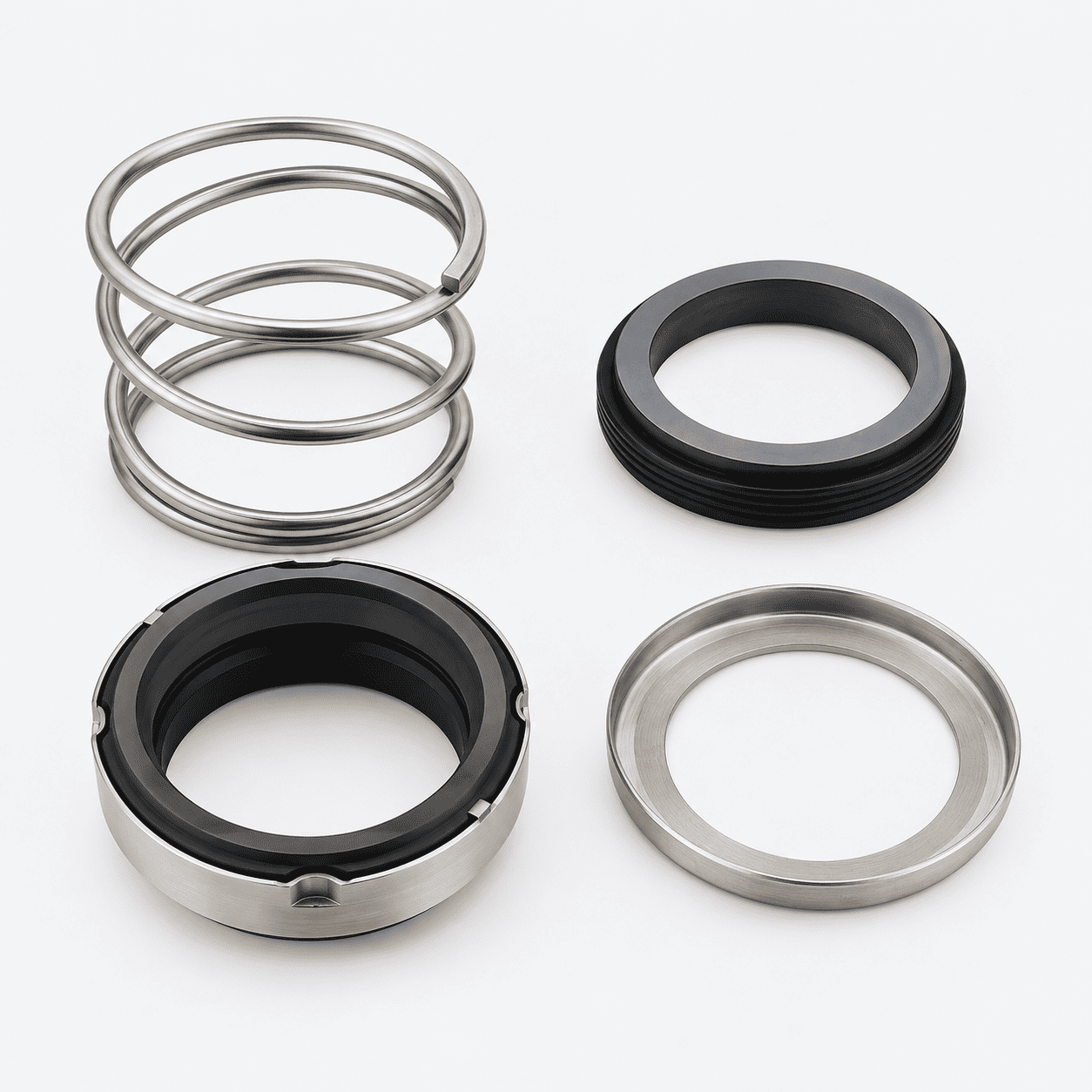

Phốt bơm cao 560A có cấu tạo như thế nào?
Phốt bơm cao 560A thuộc nhóm phốt cơ khí dạng elastomer bellows, lò xo đơn, trong đó các bộ phận được bố trí để tạo ra lực ép ổn định giữa hai mặt làm kín khi trục bơm quay. Nếu nhìn bên ngoài, phốt 560A có kết cấu khá gọn, nhưng để chọn đúng loại thay thế cần quan tâm đến từng bộ phận, đặc biệt là mặt chà, bellows cao su và kích thước lắp đặt.
1. Mặt chà quay – bộ phận trực tiếp tạo kín
Mặt chà quay là phần làm việc cùng với trục bơm. Khi máy hoạt động, mặt chà này quay và tiếp xúc với mặt tĩnh để tạo thành cặp bề mặt làm kín.
Đối với phốt bơm 560A, vật liệu mặt quay có thể thay đổi tùy cấu hình, thường gặp như Carbon, SiC hoặc TC. Carbon phù hợp với nhiều ứng dụng bơm thông thường, trong khi SiC hoặc TC thường được lựa chọn khi yêu cầu cao hơn về khả năng chịu mài mòn.
Khi thay phốt cơ khí 560A, không nên chỉ nhìn đường kính trục mà bỏ qua tình trạng mặt chà. Nếu mặt chà của phốt cũ bị xước sâu, nứt, cháy hoặc mòn không đều, việc thay gioăng hoặc lò xo riêng lẻ thường không giải quyết được tình trạng rò rỉ.
2. Mặt tĩnh – phần lắp cố định trong thân bơm
Mặt tĩnh không quay theo trục mà được giữ cố định trong vị trí lắp phốt của máy bơm. Hai mặt – quay và tĩnh – ép sát vào nhau tạo thành vùng làm kín chính của phốt 560A.
Các vật liệu thường gặp của mặt tĩnh gồm Ceramic, SiC hoặc TC, tùy từng cấu hình sản phẩm. Khi tư vấn thay phốt, chúng tôi thường kiểm tra cả đường kính ngoài D và vị trí lắp mặt tĩnh, bởi chỉ cần sai kích thước một phần nhỏ cũng có thể khiến phốt không ngồi đúng trong buồng bơm.
3. Bellows cao su – phần đàn hồi của phốt 560A
Đây là bộ phận rất đặc trưng của phốt bơm cao 560A. Bellows cao su có dạng gấp nếp, vừa tạo độ đàn hồi vừa giúp truyền lực ép đến cụm mặt chà trong quá trình làm việc.
Tùy môi trường sử dụng, bellows có thể sử dụng các vật liệu như NBR, EPDM hoặc Viton/FKM. Đây là điểm cần đặc biệt lưu ý khi chọn phớt bơm 560A.
Ví dụ, nếu phốt dùng cho nước thông thường thì có thể lựa chọn cấu hình phù hợp với môi chất này. Nhưng nếu làm việc với nhiệt độ cao, dầu hoặc hóa chất, không nên chọn phốt chỉ dựa trên kích thước mà cần xác định đúng loại cao su.
Một chiếc phốt 560A đúng size nhưng sai vật liệu bellows vẫn có thể nhanh chóng bị chai, trương nở hoặc mất tính đàn hồi trong quá trình sử dụng.
4. Lò xo đơn – duy trì lực ép lên mặt chà
Phốt cơ khí 560A sử dụng lò xo đơn (single spring). Lò xo tạo lực ép cần thiết để duy trì tiếp xúc giữa mặt quay và mặt tĩnh khi trục bơm hoạt động.
Đây cũng là lý do khi tháo một phốt 560A đã qua sử dụng, không nên chỉ kiểm tra phần cao su bên ngoài. Lò xo có thể bị gỉ, yếu lực, biến dạng hoặc bám cặn, làm cho lực ép lên mặt chà không còn ổn định.
Nếu phốt bị rò rỉ trở lại sau thời gian ngắn thay mới, ngoài việc kiểm tra mặt chà và kích thước, cần xem xét cả tình trạng lò xo, trục bơm và điều kiện vận hành.
5. Chi tiết kim loại – quyết định độ ổn định của cụm phốt
Các chi tiết kim loại của phốt bơm 560A thường bao gồm lò xo, vòng giữ và các bộ phận hỗ trợ định vị cụm phốt. Tùy cấu hình, vật liệu kim loại có thể sử dụng SUS304, SUS316 hoặc vật liệu tương ứng.
Với môi trường nước, hóa chất hoặc chất lỏng có khả năng ăn mòn, việc lựa chọn đúng vật liệu kim loại cũng quan trọng không kém việc chọn đúng cao su. Vì vậy, khi khách hàng hỏi “phốt 560A giá bao nhiêu?”, chúng tôi thường cần xác định thêm size, vật liệu và môi trường sử dụng trước khi báo chính xác.

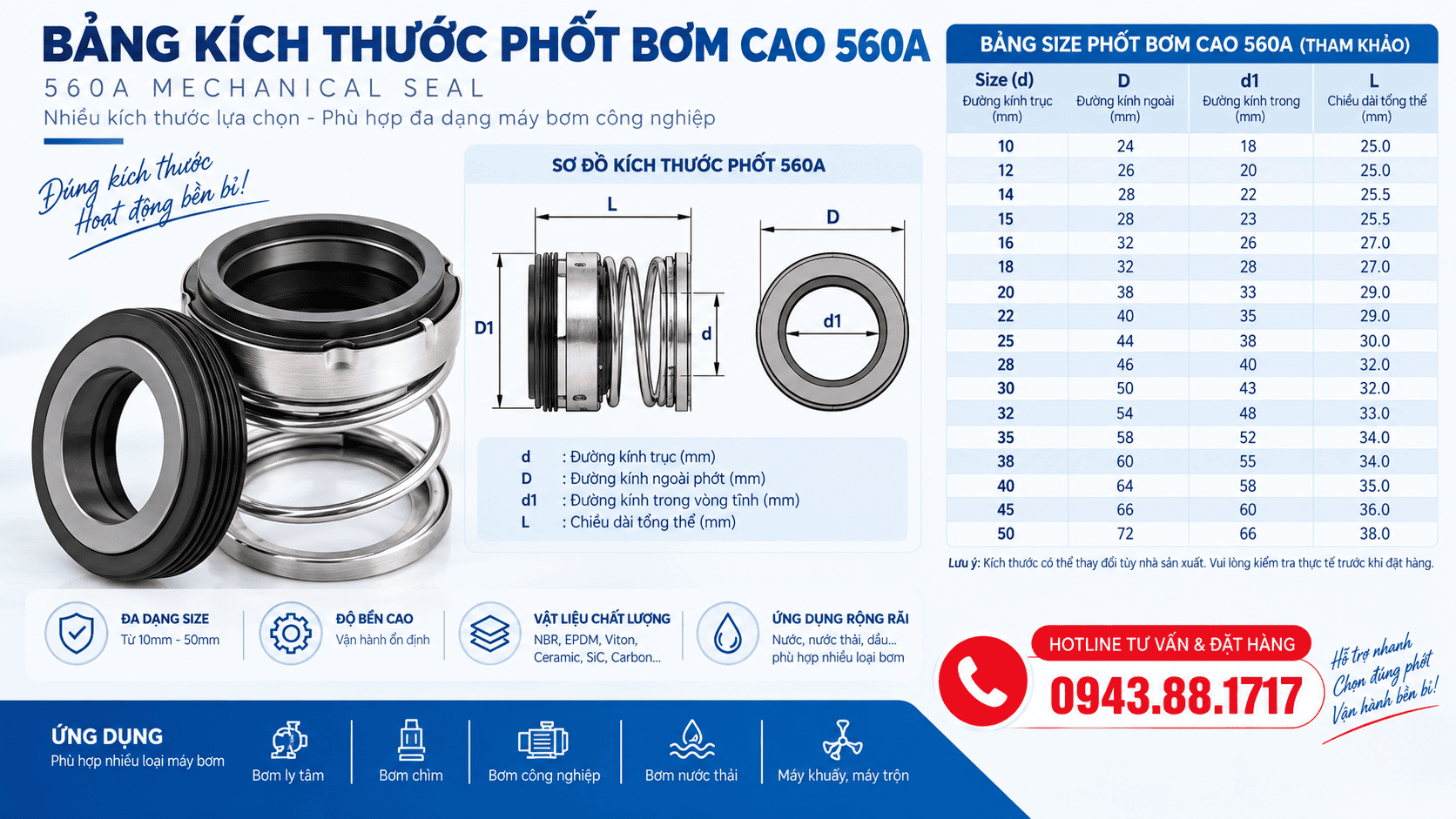

Phốt bơm 560A có những size nào?
Phốt bơm 560A có khá nhiều kích thước, từ các size nhỏ dùng cho trục bơm đường kính nhỏ đến những size lớn hơn cho các dòng bơm công nghiệp. Khi tìm mua, khách hàng thường gọi theo đường kính trục, chẳng hạn phốt 560A 10mm, phốt 560A 12mm, phốt 560A 20mm, phốt 560A 25mm, phốt 560A 30mm, phốt 560A 40mm hoặc phốt 560A 50mm. Đây cũng là những cách tìm kiếm khá phổ biến khi khách hàng đã biết đường kính trục của máy bơm.
Tuy nhiên, chỉ biết đường kính trục chưa chắc đã chọn đúng phốt. Ví dụ, phốt 560A size 25 thường được tra theo quy cách 25 × 44 × 20,2 mm, trong đó 25 mm là đường kính trục, 44 mm là đường kính ngoài và 20,2 mm là chiều dài lắp đặt. Tương tự, size 40 có thể được đối chiếu theo quy cách 40 × 64 × 28,2 mm trong một số bảng kích thước 560A. Vì vậy, khi thay phớt bơm 560A, nên kiểm tra đầy đủ d × D × L thay vì chỉ dựa vào số mm của trục.
Ngoài các size thường được tìm nhiều như 10, 12, 20, 25, 30, 40 và 50 mm, dòng 560A còn có các kích thước khác như 8, 9, 11, 13, 14, 15, 16, 17, 18, 19, 22, 28, 32, 35, 38, 45 mm. Một số nhà sản xuất còn cung cấp các size lớn hơn như 55, 60, 65 và 70 mm, đồng thời có những biến thể riêng như 30S, 30L, 55S và 55L. Vì vậy, nếu khách hàng đang tìm phốt bơm cao 560A theo kích thước, việc đối chiếu bảng quy cách sẽ chính xác hơn so với chỉ tìm theo tên mã.
Tại Vật Tư Miền Nam, chúng tôi thường tư vấn theo thông số thực tế của phốt thay vì chỉ dựa vào tên gọi. Nếu anh chưa chắc đang dùng phốt 560A size bao nhiêu, có thể gửi kích thước d × D × L hoặc hình ảnh phốt cũ. Việc kiểm tra trước giúp xác định đúng quy cách và hạn chế trường hợp đường kính trục đúng nhưng đường kính ngoài hoặc chiều dài lắp đặt không phù hợp.

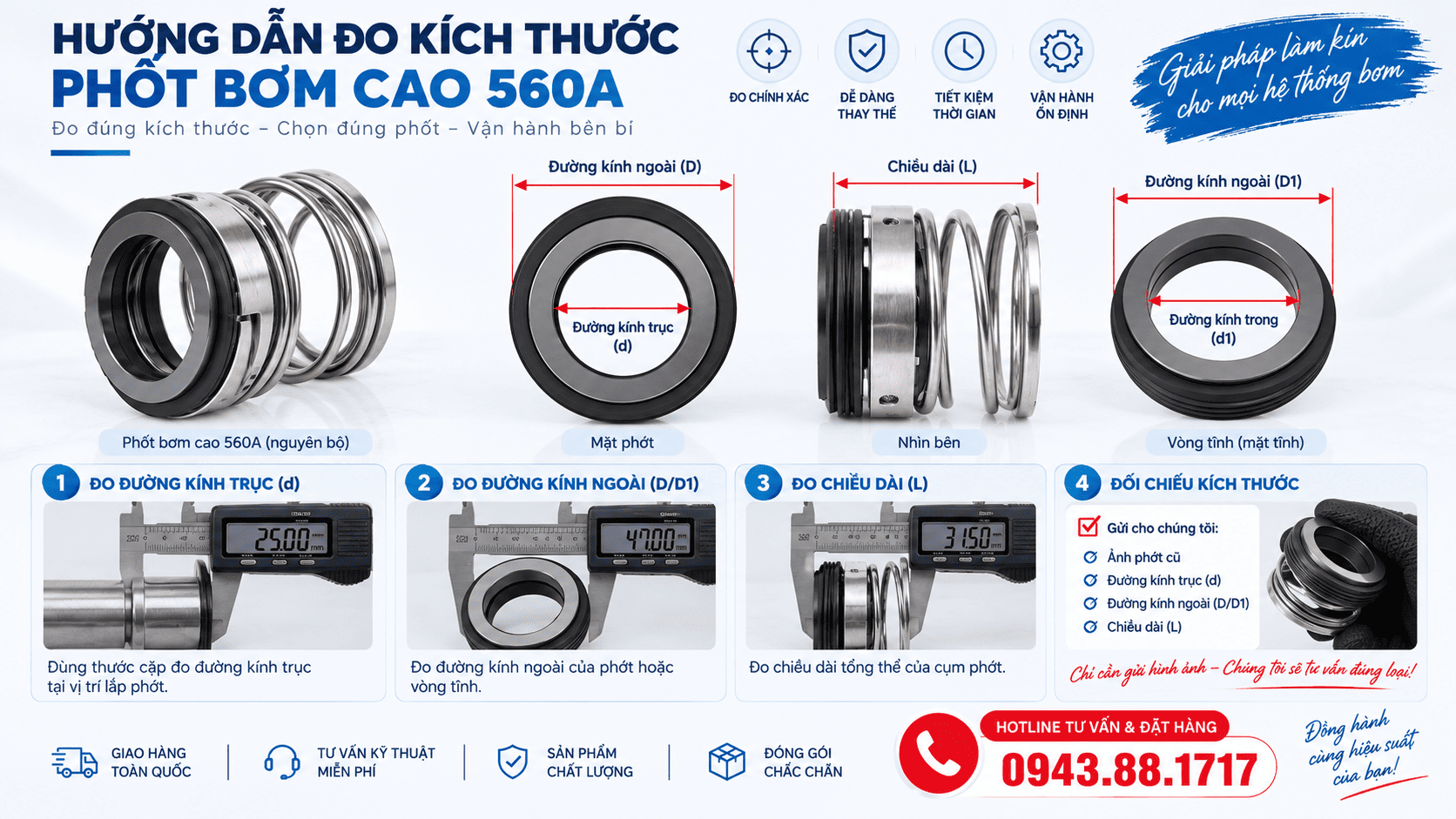

Cách đo phốt bơm 560A để chọn đúng kích thước
Khi cần thay phốt bơm 560A, cách đơn giản và chính xác nhất là kiểm tra theo 3 thông số d × D × L. Đây cũng là cách chúng tôi thường dùng tại Vật Tư Miền Nam để đối chiếu phốt khi khách hàng không còn bao bì hoặc không nhớ chính xác mã sản phẩm.
- d: Đường kính trục
- D: Đường kính ngoài
- L: Chiều dài lắp đặt
Ví dụ đo được d = 25 mm, D = 44 mm, L = 20,2 mm thì quy cách là 560A – 25 × 44 × 20,2 mm.
Không nên chỉ dựa vào đường kính trục, vì cùng một size có thể có các biến thể khác nhau. Nếu không chắc kích thước, khách hàng có thể gửi ảnh phốt cũ + kích thước đo được, Vật Tư Miền Nam sẽ hỗ trợ đối chiếu đúng quy cách trước khi đặt hàng.
Khi nào cần thay phốt bơm 560A?
Phốt bơm 560A thường cần được kiểm tra và thay thế khi xuất hiện các dấu hiệu bất thường trong quá trình vận hành. Một số dấu hiệu dễ nhận biết gồm:
- Bơm bị rò nước hoặc rò chất lỏng tại vị trí trục.
- Mặt chà bị xước, nứt hoặc mòn không đều, khiến phốt không còn làm kín tốt.
- Bellows cao su bị chai, nứt hoặc biến dạng do thời gian sử dụng và điều kiện làm việc.
- Lò xo bị gỉ, yếu hoặc mất đàn hồi, làm giảm lực ép lên mặt chà.
- Phốt mới thay nhưng nhanh bị rò lại, có thể do sai kích thước, lắp đặt chưa đúng hoặc chọn vật liệu chưa phù hợp.
Khi thay phớt bơm 560A, không nên chỉ thay theo mã cũ. Nên kiểm tra lại d × D × L, tình trạng trục và điều kiện làm việc để chọn đúng quy cách, giúp phốt hoạt động ổn định và hạn chế phải tháo bơm nhiều lần.
Mua phốt bơm cao 560A ở đâu uy tín, giá tốt?
Nếu bạn đang tìm phốt bơm cao 560A, phốt bơm 560A hoặc phốt cơ khí 560A với nhiều kích thước, dễ đối chiếu và giá cạnh tranh, Vật Tư Miền Nam chuyên cung cấp vật tư làm kín và phụ tùng công nghiệp cho khách hàng sửa chữa, nhà máy, xưởng cơ khí và đại lý trên toàn quốc. Chúng tôi chú trọng đúng quy cách – tư vấn rõ ràng – giá tốt theo số lượng, hỗ trợ khách hàng kiểm tra kích thước d × D × L trước khi đặt hàng, đặc biệt với những trường hợp không chắc chắn về size phốt đang sử dụng.
Ngoài phốt bơm cao 560A, Vật Tư Miền Nam còn cung cấp nhiều nhóm phốt, sin, gioăng và vật tư công nghiệp như phốt chắn dầu TA, TB, TC, TG; phốt chắn bụi DKB, DHS, LBH; phốt thủy lực OHM, ODU, IDU, USH, UHS; phốt bơm 109-MG, phốt bơm 155/155A; vòng đệm khớp nối L, HRC, GR, GS, J-FLEX; O-Ring NBR, Viton/FKM; vòng dẫn hướng WR; ống PU và bạc đạn – vòng bi. Đây cũng là những nhóm sản phẩm được chúng tôi phát triển để phục vụ nhu cầu vật tư làm kín và phụ tùng máy móc ngày càng đa dạng của khách hàng.
Với khách hàng mua số lượng lớn, xưởng sửa chữa, nhà phân phối và đại lý, Vật Tư Miền Nam có chính sách giá sỉ và chính sách dành cho đại lý tùy theo sản phẩm và số lượng đặt hàng. Thay vì niêm yết một mức giá chung, chúng tôi ưu tiên tư vấn và báo giá cụ thể theo từng quy cách, số lượng và nhu cầu thực tế để khách hàng có mức giá phù hợp nhất.
HOTLINE PKD: 0943.88.1717 (Zalo)
Gửi mã phốt, kích thước d × D × L hoặc hình ảnh sản phẩm cần tìm, Vật Tư Miền Nam hỗ trợ kiểm tra quy cách và báo giá cụ thể.
