Phốt bơm nước chén dính, chén rời: Cấu tạo, kích thước và cách chọn đúng
Phốt bơm nước chén là một dạng phớt làm kín được sử dụng tại vị trí trục quay của máy bơm, có nhiệm vụ hạn chế nước và chất lỏng rò rỉ ra ngoài trong quá trình vận hành. Trên thị trường, sản phẩm còn được gọi bằng nhiều tên như phớt bơm chén, phốt bơm chén, phớt chén, phốt chén, phớt máy bơm nước, phốt máy bơm nước hoặc theo thuật ngữ kỹ thuật là Mechanical Seal.
Trong nhóm sản phẩm này, khách hàng thường gặp hai cách gọi khá phổ biến là phốt bơm chén dính và phốt bơm chén rời. Đây là những quy cách cần được nhận diện dựa trên hình dạng, cấu tạo và kích thước thực tế, chứ không nên chỉ nhìn vào một thông số đường kính trục.
Vật Tư Miền Nam chuyên phân phối phốt máy bơm nước, phốt bơm chén dính, chén rời và nhiều dòng phốt bơm nước, phớt cơ khí (Mechanical Seal) phục vụ đa dạng loại máy bơm và nhu cầu thay thế trên thị trường.
Quan tâm hoặc cần tìm đúng loại phốt máy bơm? liên hệ
📞 HOTLINE PKD: 0943.88.1717 (Zalo) – để được tư vấn và hỗ trợ lựa chọn phốt phù hợp.

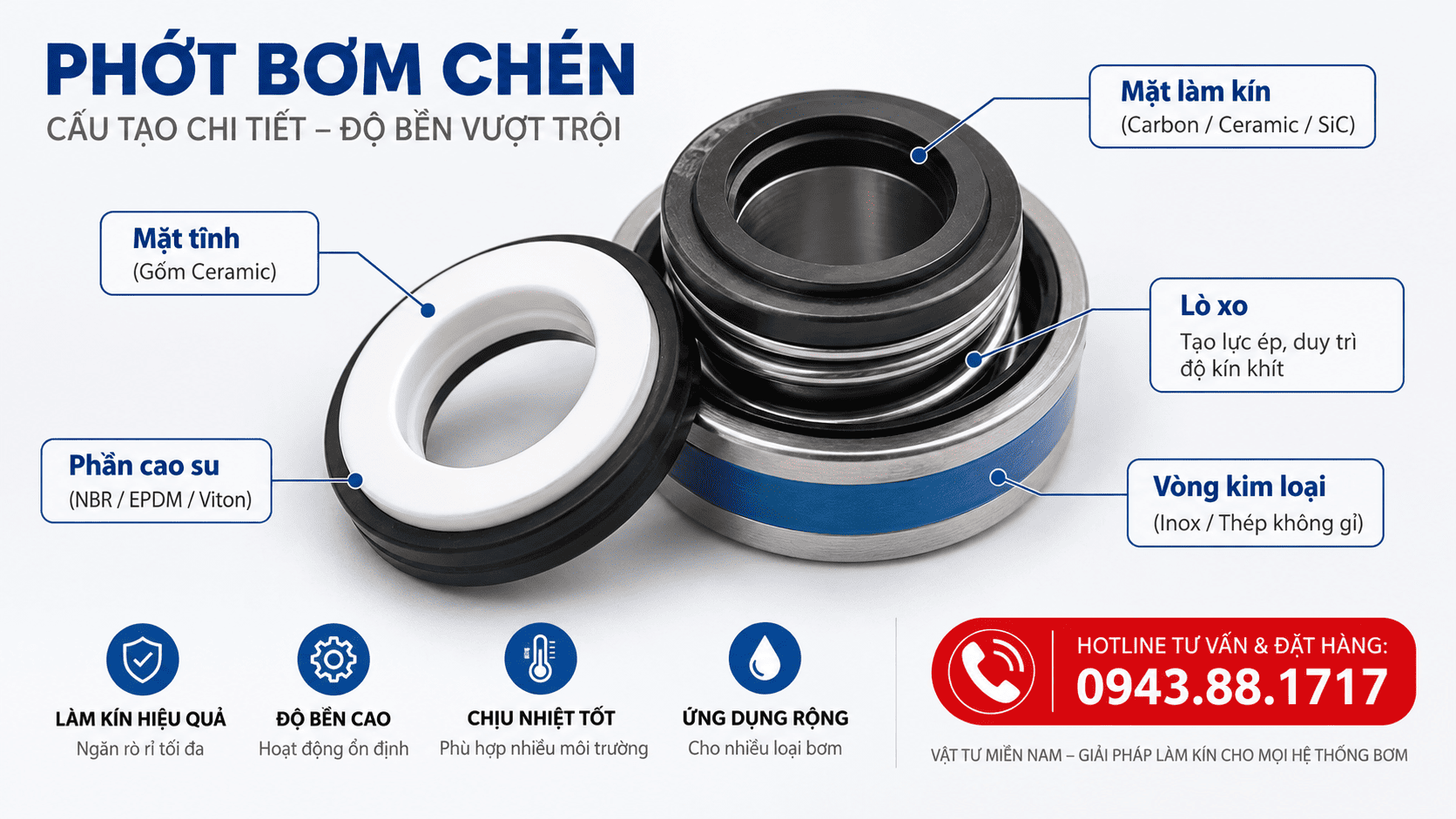

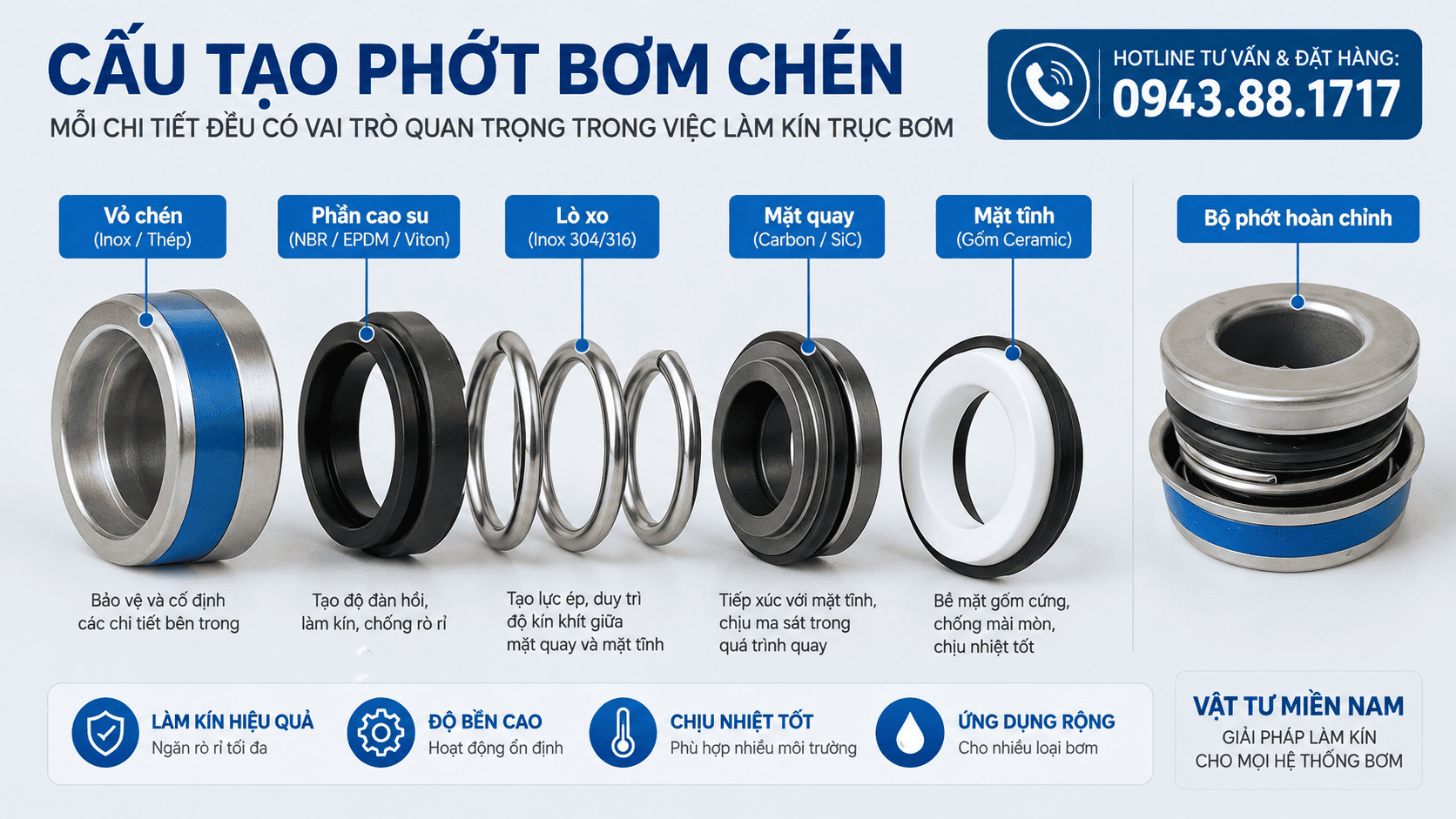

Cấu tạo của phốt bơm chén
Một bộ phốt bơm chén thường gồm nhiều bộ phận kết hợp với nhau để tạo thành hệ thống làm kín.
1. Phần cao su đàn hồi
Có nhiệm vụ ôm và làm kín quanh trục hoặc các vị trí lắp ráp. NBR là vật liệu phổ biến đối với các ứng dụng bơm nước thông thường.
2. Mặt làm kín
Mặt làm kín có thể sử dụng Ceramic, Carbon hoặc các vật liệu khác tùy dòng phớt.
Đây là khu vực chịu ma sát trong quá trình trục quay nên yêu cầu độ phẳng và độ chính xác cao.
3. Lò xo
Lò xo tạo lực ép cần thiết giữa các bề mặt làm kín, giúp duy trì khả năng làm kín trong quá trình vận hành.
4. Phần kim loại
Có thể sử dụng inox hoặc vật liệu kim loại khác để giữ, định vị và bảo vệ các bộ phận của phốt.
Phốt bơm máy bơm nước chén dính và chén rời khác nhau như thế nào?
Trong quá trình tìm phốt máy bơm nước, khách hàng thường gặp hai cách gọi khá phổ biến là phốt bơm chén dính và phốt bơm chén rời. Cả hai đều có chức năng chính là làm kín khu vực trục quay, hạn chế nước rò rỉ ra ngoài, tuy nhiên cấu tạo và cách lắp đặt có những điểm khác nhau.

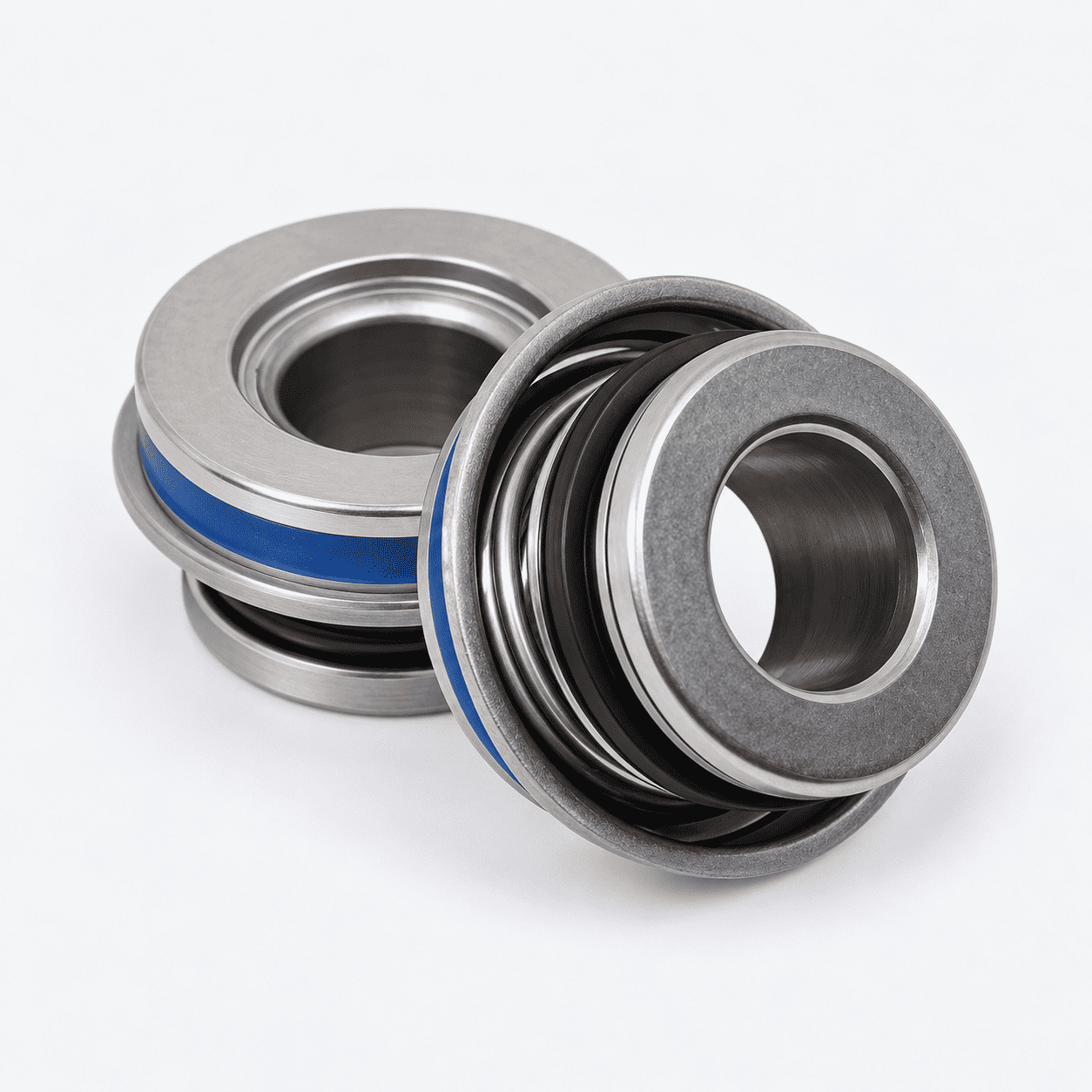

Phốt bơm chén dính
Phốt chén dính có các bộ phận của cụm phốt được liên kết thành một kết cấu tương đối liền khối. Khi lắp vào máy bơm, cụm phốt được định vị theo đúng vị trí thiết kế, giúp quá trình thay thế tương đối thuận tiện.
Điểm cần chú ý là phần cao su và các chi tiết làm kín được thiết kế đồng bộ với mặt làm kín, lò xo và phần kim loại. Vì vậy, khi thay phốt bơm chén dính, không nên chỉ nhìn vào đường kính trục mà cần kiểm tra cả đường kính trong, đường kính ngoài, chiều dài và hình dạng thực tế.

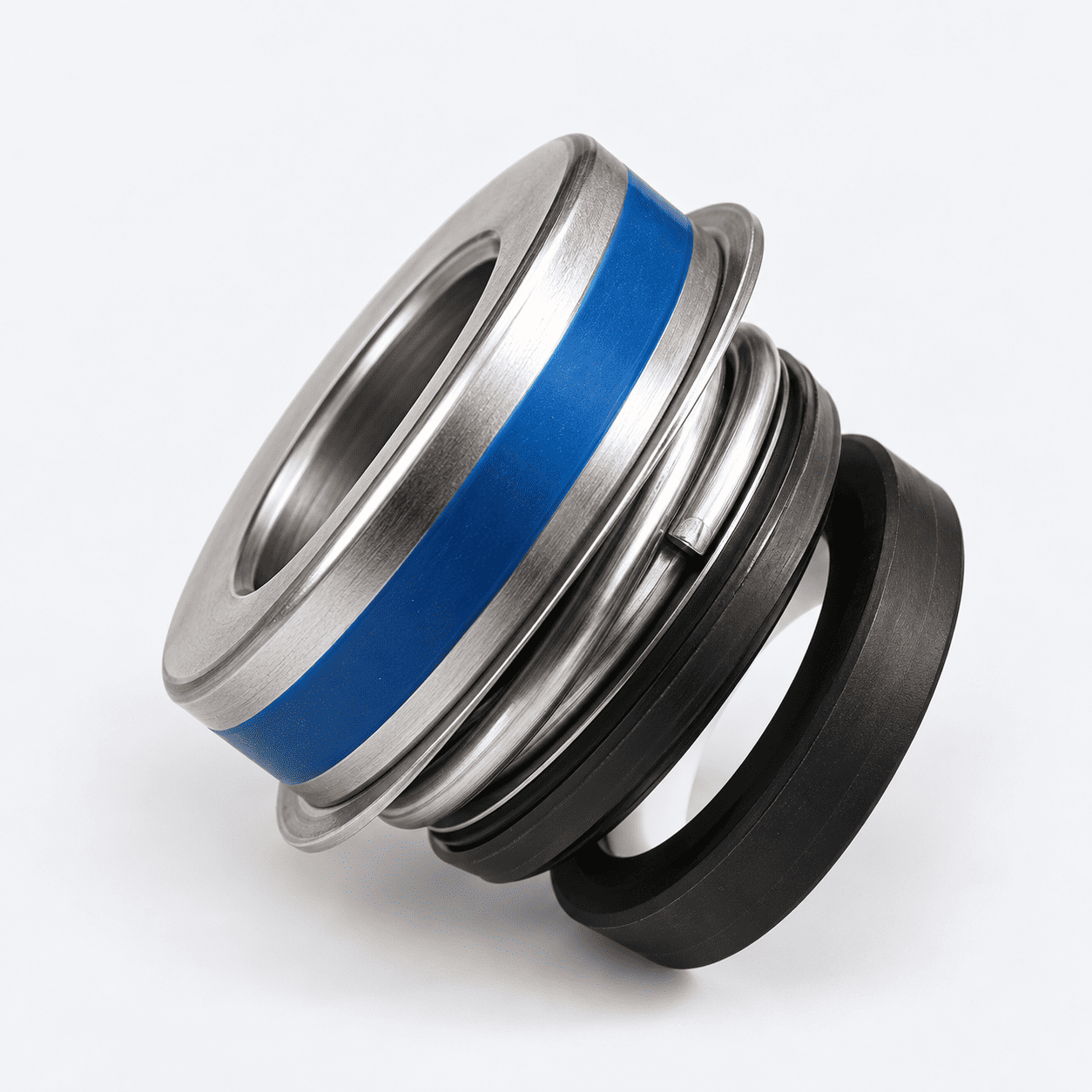

Phốt bơm chén rời
Với phốt chén rời, các bộ phận làm kín có kết cấu tách rời hơn, thường gồm phần quay và phần tĩnh được lắp vào các vị trí tương ứng của cụm máy bơm.
Kiểu kết cấu này đòi hỏi khi lắp đặt phải đảm bảo các chi tiết được đặt đúng vị trí, đúng chiều và đồng tâm với trục. Nếu lắp lệch hoặc làm xước mặt làm kín, phốt có thể bị rò nước ngay sau khi máy bơm vận hành.

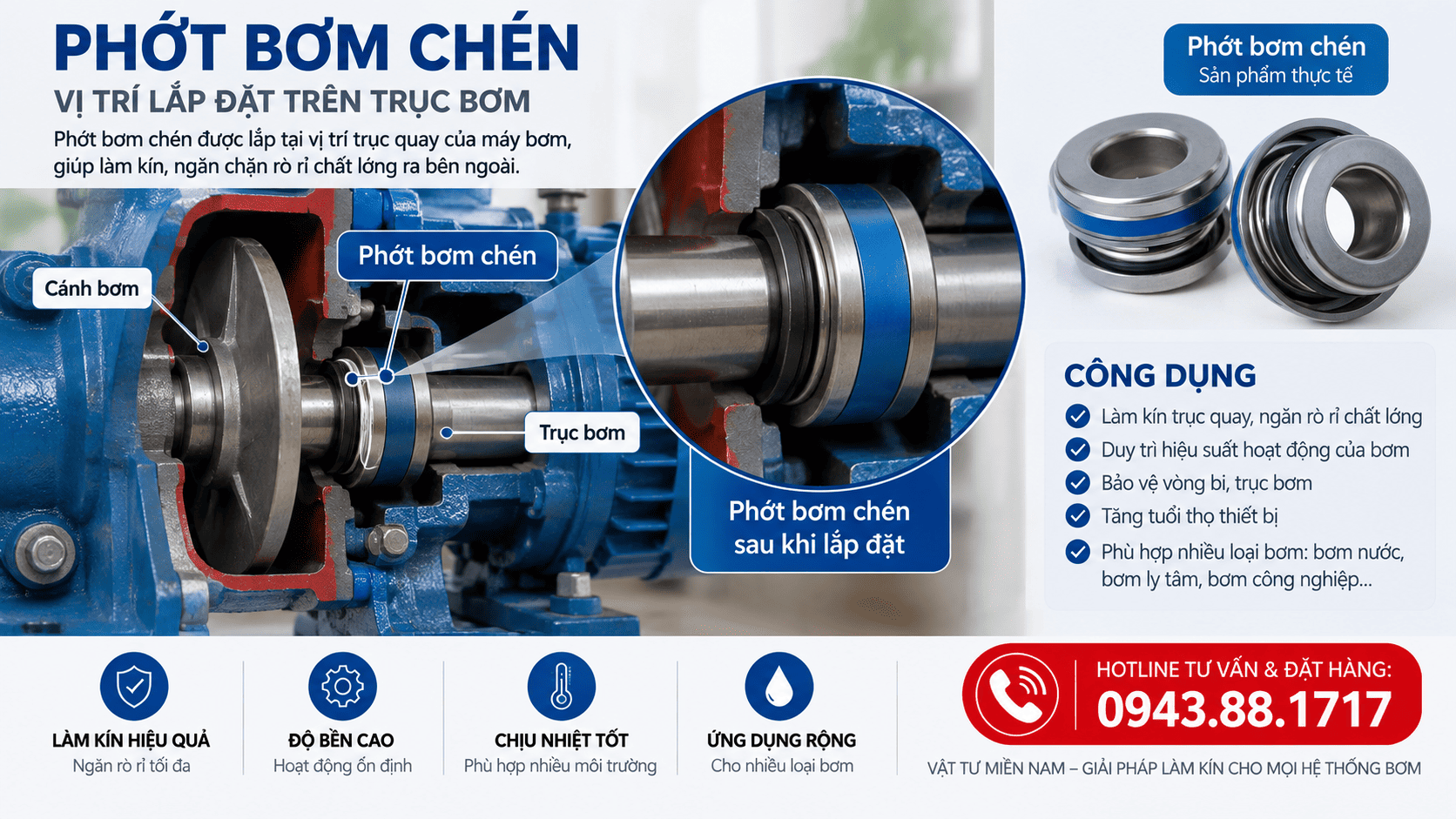

Ứng dụng và vị trí lắp đặt của phốt bơm nước chén dính, chén rời
Phốt bơm nước chén dính, chén rời hay phớt bơm nước, phốt máy bơm, Mechanical Seal được sử dụng tại khu vực trục quay đi xuyên qua thân máy bơm, có nhiệm vụ tạo điểm làm kín giữa phần trục chuyển động và phần vỏ máy đứng yên. Đây là vị trí rất quan trọng vì nếu không có phốt hoặc phốt làm kín không tốt, nước trong buồng bơm có thể theo trục thoát ra ngoài trong quá trình máy vận hành.
Trong một chiếc máy bơm, phốt thường nằm phía sau cánh bơm hoặc bánh công tác, được lắp đồng tâm với trục bơm. Khi trục quay, phần quay của phốt quay theo trục, trong khi phần tĩnh được giữ cố định trong thân hoặc nắp buồng bơm. Hai mặt làm kín tiếp xúc với nhau và tạo thành một vùng kín, giúp hạn chế nước rò rỉ dọc theo trục quay.
Phốt bơm được ứng dụng ở đâu?
Tùy thiết kế, phốt bơm chén có thể được sử dụng trong nhiều loại máy bơm như:
- Máy bơm nước dân dụng, bơm tăng áp, bơm đẩy cao.
- Máy bơm ly tâm, bơm đầu rời và các dòng bơm công nghiệp.
- Máy bơm chìm, máy bơm thoát nước, bơm nước thải.
- Máy bơm hồ cá, bơm tuần hoàn, bơm làm mát.
- Máy bơm sử dụng trong hệ thống cấp nước, tưới tiêu và sản xuất công nghiệp.
Ngoài nước sạch, một số loại phớt cơ khí còn được sử dụng cho dầu, dung dịch hóa chất, nước nóng hoặc các loại chất lỏng khác. Tuy nhiên, khi làm việc với môi trường đặc biệt, cần lựa chọn đúng vật liệu mặt làm kín và cao su như NBR, EPDM, FKM/Viton, Ceramic, Carbon, SiC… thay vì chỉ dựa vào kích thước.
Vị trí lắp đặt quyết định việc chọn phốt
Một điểm rất quan trọng khi thay phốt máy bơm chén là phải xác định đúng vị trí và kết cấu của phốt trên từng loại máy. Phốt được thiết kế để làm việc đồng tâm với trục bơm, vì vậy tình trạng trục, bạc trục, ổ bi và vị trí lắp phốt đều có thể ảnh hưởng đến tuổi thọ của bộ phốt.
Nếu trục bị mòn, cong, rung hoặc lắp phốt lệch tâm, dù chọn đúng kích thước thì phốt vẫn có thể nhanh chóng bị nóng, mòn mặt làm kín và xuất hiện rò nước.
Vì vậy, khi cần thay phốt bơm chén, chén dính, chén rời hoặc các dòng phốt bơm nước khác, nên kiểm tra đồng thời model máy bơm, đường kính trục, kích thước d × D × L và hình dạng phốt cũ. Đây là cách giúp xác định đúng quy cách thay thế thay vì chỉ chọn theo “phốt bao nhiêu ly”.
Vật Tư Miền Nam chuyên phân phối phốt máy bơm nước, phốt bơm chén dính, chén rời và nhiều dòng Mechanical Seal. Khách hàng có thể gửi hình ảnh phốt cũ hoặc thông số máy bơm để được hỗ trợ đối chiếu.
📞 HOTLINE PKD: 0943.88.1717 (Zalo) – Tư vấn lựa chọn đúng loại, đúng kích thước, đúng ứng dụng.

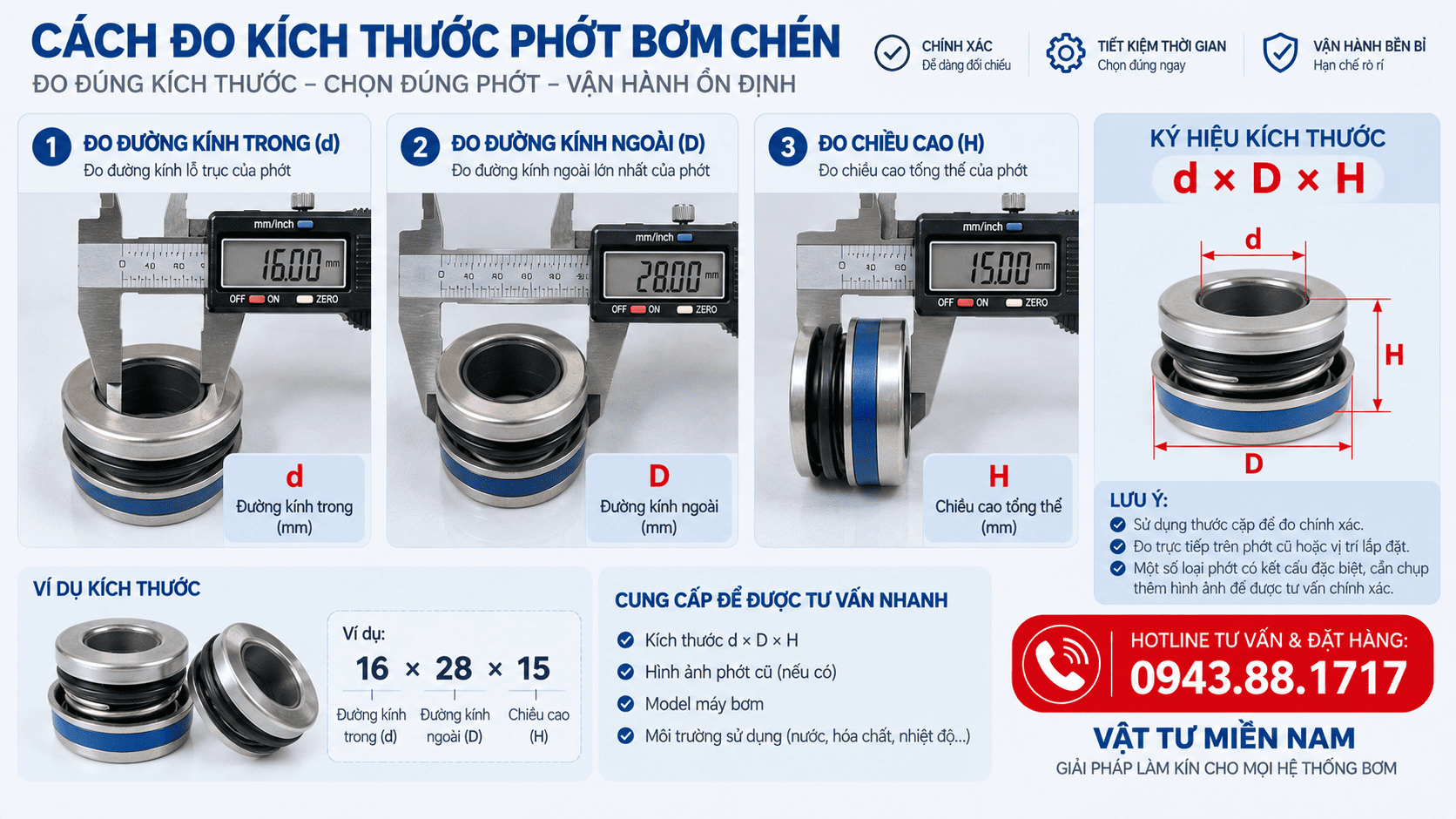

Hướng dẫn đo phốt bơm chén chính xác trước khi thay thế
Khi cần thay phốt bơm chén, nhiều người thường chỉ đo đường kính trục rồi chọn phốt theo số “ly”. Cách này đôi khi có thể đúng với một số dòng phốt phổ biến, nhưng chưa đủ để xác định chính xác quy cách. Với phốt bơm chén, nên đo tối thiểu 3 kích thước chính: đường kính trong (d), đường kính ngoài (D) và chiều dài/chiều cao (L).
1. Đo đường kính trong – d
Đặt thước kẹp vào lỗ bên trong của phốt, đo phần tiếp xúc trực tiếp với trục bơm.
- Ký hiệu: d
- Đơn vị: mm
- Kích thước này thường liên quan trực tiếp đến đường kính trục.
Ví dụ: đo được khoảng 16 mm thì có thể gọi là phốt theo trục 16 ly. Tuy nhiên, phốt 16 mm chưa chắc đã thay thế được cho mọi loại phốt 16 mm, vì đường kính ngoài và chiều dài có thể khác nhau.
2. Đo đường kính ngoài – D
Tiếp tục dùng thước kẹp đo đường kính lớn nhất ở phần ngoài của phốt.
- Ký hiệu: D
- Đơn vị: mm
- Kích thước này đặc biệt quan trọng đối với vị trí lắp trong thân hoặc nắp máy bơm.
Ví dụ, hai bộ phốt bơm chén cùng d = 16 mm nhưng một loại có D = 36,5 mm và loại khác có D = 38,5 mm thì không nên xem là cùng một quy cách nếu vị trí lắp khác nhau.
3. Đo chiều dài/chiều cao – L
Đặt phốt trên mặt phẳng và đo chiều dài hoặc chiều cao tổng thể của cụm phốt theo đúng chiều lắp đặt.
- Ký hiệu: L
- Đơn vị: mm
Thông số L giúp xác định phốt có phù hợp với khoảng lắp đặt và hành trình nén của cụm phốt hay không. Đây cũng là kích thước dễ bị bỏ qua khi khách hàng chỉ cung cấp đường kính trục.
Một số lưu ý khi đo phốt bơm chén
- Nên sử dụng thước kẹp để có số đo chính xác hơn thước dây hoặc thước thông thường.
- Phốt cũ đã mòn, biến dạng hoặc cao su bị chai có thể khiến kích thước đo được không còn chính xác hoàn toàn.
- Nếu có thể, nên đo cả phốt cũ và vị trí lắp trên máy bơm.
- Chụp ảnh phốt từ mặt trước, mặt sau và mặt bên để dễ nhận dạng kết cấu.
- Cung cấp thêm model máy bơm, đường kính trục hoặc mã phốt cũ nếu có.
Lưu ý quan trọng: Không nên chọn phốt chỉ dựa vào đường kính trục. Để xác định đúng phốt bơm chén, cần đối chiếu d × D × L + hình dạng thực tế + vị trí lắp đặt. Với một số dòng phốt, vật liệu mặt làm kín và cao su cũng cần được lựa chọn theo môi trường làm việc.
Vật Tư Miền Nam hỗ trợ tư vấn phốt bơm chén, phốt chén dính, chén rời và nhiều dòng phốt máy bơm nước khác. Khách hàng có thể gửi hình ảnh phốt cũ + kích thước đo được, chúng tôi hỗ trợ đối chiếu quy cách trước khi đặt hàng.
📞 HOTLINE PKD: 0943.88.1717 (Zalo) – Tư vấn đúng loại, đúng kích thước, đúng ứng dụng.
Kích thước phốt bơm chén phổ biến
Phốt bơm chén hay còn được gọi là phớt bơm chén, phốt chén, phớt chén, phốt máy bơm nước có nhiều kích thước khác nhau, tùy thuộc vào đường kính trục, vị trí lắp đặt và thiết kế của từng loại máy bơm. Khi tìm mua phốt bơm nước, khách hàng thường quan tâm đến các quy cách như phốt bơm chén 16, phốt bơm chén 18, phốt bơm chén 20, 25, 30, 35, 40, 45 mm.
Trên thị trường, các kích thước đường kính trục thường gặp của phớt máy bơm nước gồm khoảng 12, 14, 16, 18, 20, 22, 25, 28, 30, 35, 40 và 45 mm. Đây là những kích thước xuất hiện ở nhiều dòng phớt bơm nước và Mechanical Seal, tuy nhiên không nên hiểu rằng tất cả đều là cùng một quy cách phốt bơm chén dính hoặc chén rời.
Đối với phốt bơm chén, để xác định đúng kích thước cần đối chiếu đồng thời đường kính trong (d), đường kính ngoài (D) và chiều dài/chiều cao (L). Ví dụ, trên thị trường có các quy cách phốt chén F12-30, F16-36.5, F16-38.5, phốt chén rời F16-36.5, F18-36… Mỗi quy cách có kết cấu và vị trí lắp đặt riêng.

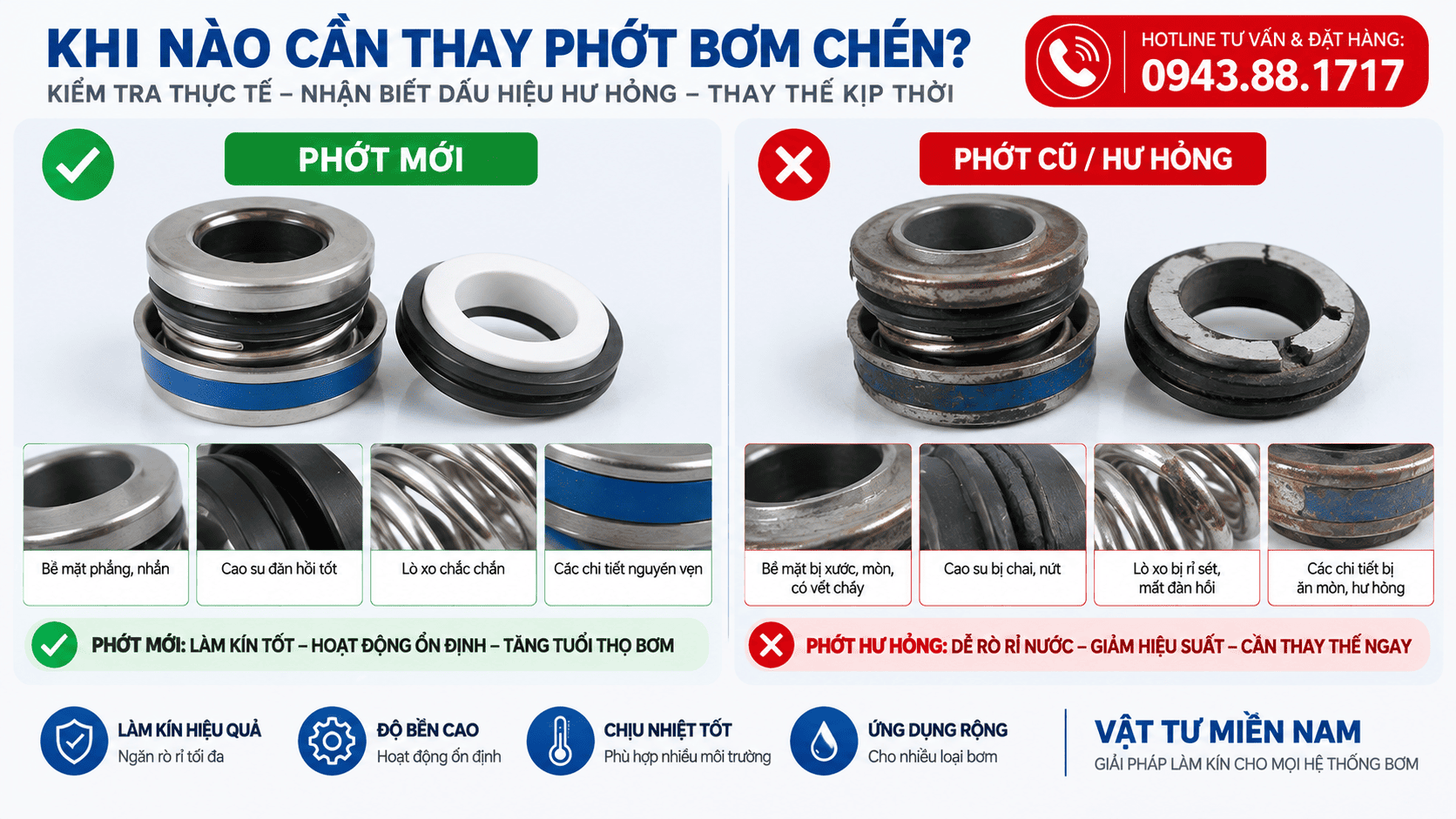

Khi nào nên thay phốt bơm chén?
Nên thay phốt bơm chén khi xuất hiện các dấu hiệu như:
- Máy bơm bị rò nước tại khu vực trục hoặc vị trí lắp phốt.
- Mặt làm kín bị xước, mòn, nứt hoặc cháy.
- Phần cao su bị chai, cứng, nứt hoặc biến dạng.
- Lò xo bị yếu, biến dạng hoặc ăn mòn.
- Máy bơm đã tháo sửa chữa và phốt cũ có dấu hiệu xuống cấp.
Đặc biệt, nếu máy bơm từng chạy khô, quá nhiệt hoặc có cặn bẩn, nên kiểm tra phốt kỹ trước khi tiếp tục sử dụng.
Khi thay phốt chén, phốt chén dính hoặc chén rời, nên kiểm tra cả trục bơm và vị trí lắp đặt, đồng thời đối chiếu d × D × L để chọn đúng quy cách.
📞 HOTLINE PKD: 0943.88.1717 (Zalo) – Vật Tư Miền Nam hỗ trợ tư vấn phốt máy bơm nước đúng loại, đúng kích thước.
Nên mua phốt bơm chén ở đâu uy tín, giá tốt?
Khi mua phốt bơm chén, ngoài giá thành, khách hàng nên quan tâm đến đúng quy cách, chất lượng vật liệu và khả năng tư vấn kỹ thuật. Một bộ phốt có giá tốt nhưng sai kích thước hoặc không phù hợp với máy bơm sẽ dễ phát sinh chi phí thay thế lại.
Vật Tư Miền Nam chuyên phân phối phốt bơm chén, phốt chén dính, phốt chén rời, phớt bơm nước và nhiều dòng phốt máy bơm nước khác. Sản phẩm được tư vấn dựa trên model máy bơm, hình ảnh phốt cũ và thông số d × D × L, giúp khách hàng dễ dàng tìm đúng quy cách thay thế.
Đặc biệt, nếu chưa biết chính xác phốt bơm chén loại nào, khách hàng chỉ cần gửi hình ảnh phốt cũ hoặc kích thước thực tế, Vật Tư Miền Nam hỗ trợ đối chiếu trước khi đặt hàng. Đây là cách đơn giản để hạn chế tình trạng mua nhầm phốt chỉ vì cùng đường kính trục.
