PHỚT BƠM 155 / 155A – PHỚT NHỌN, PHỚT HÌNH NÓN | ĐẦY ĐỦ KÍCH THƯỚC

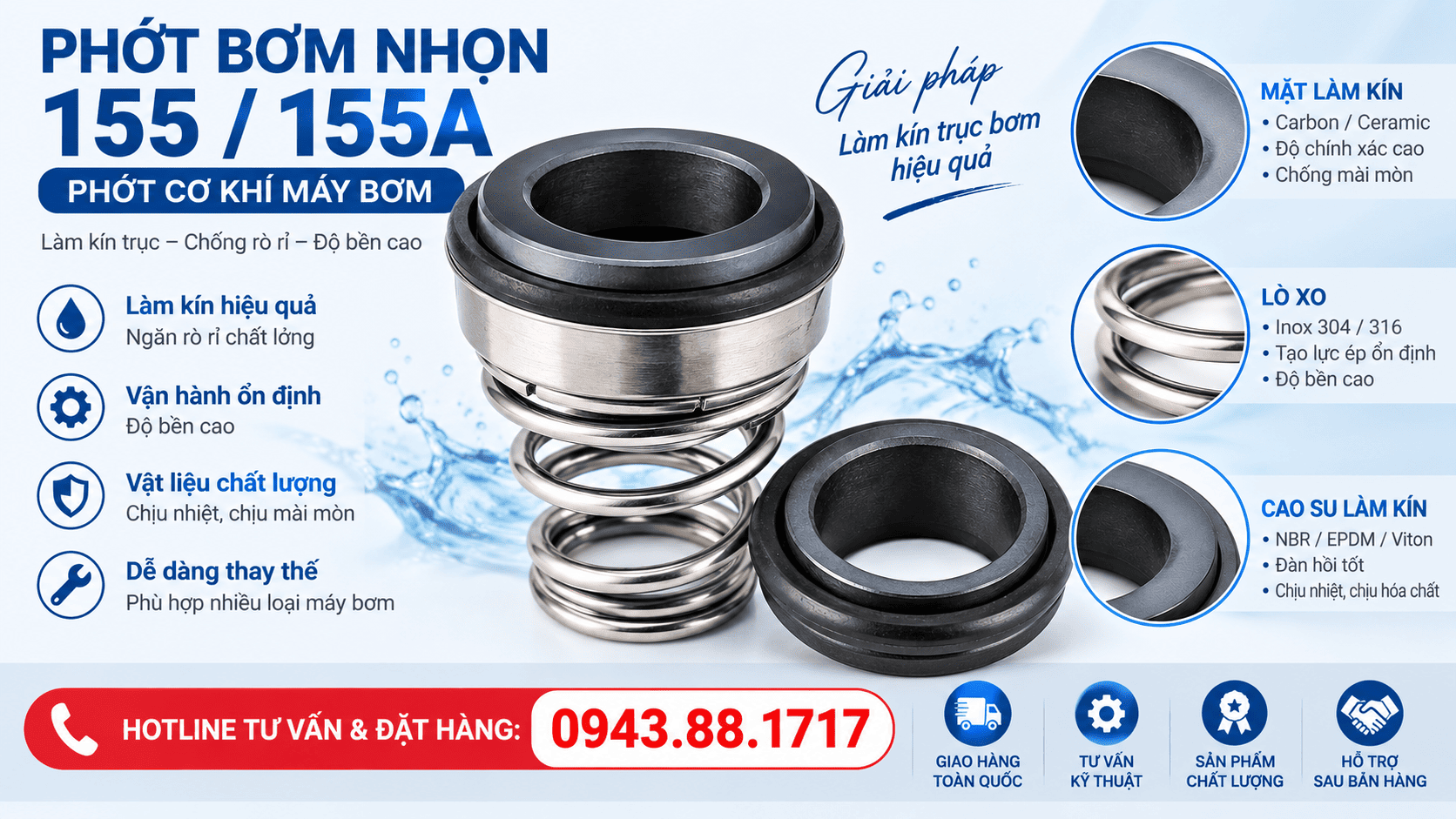

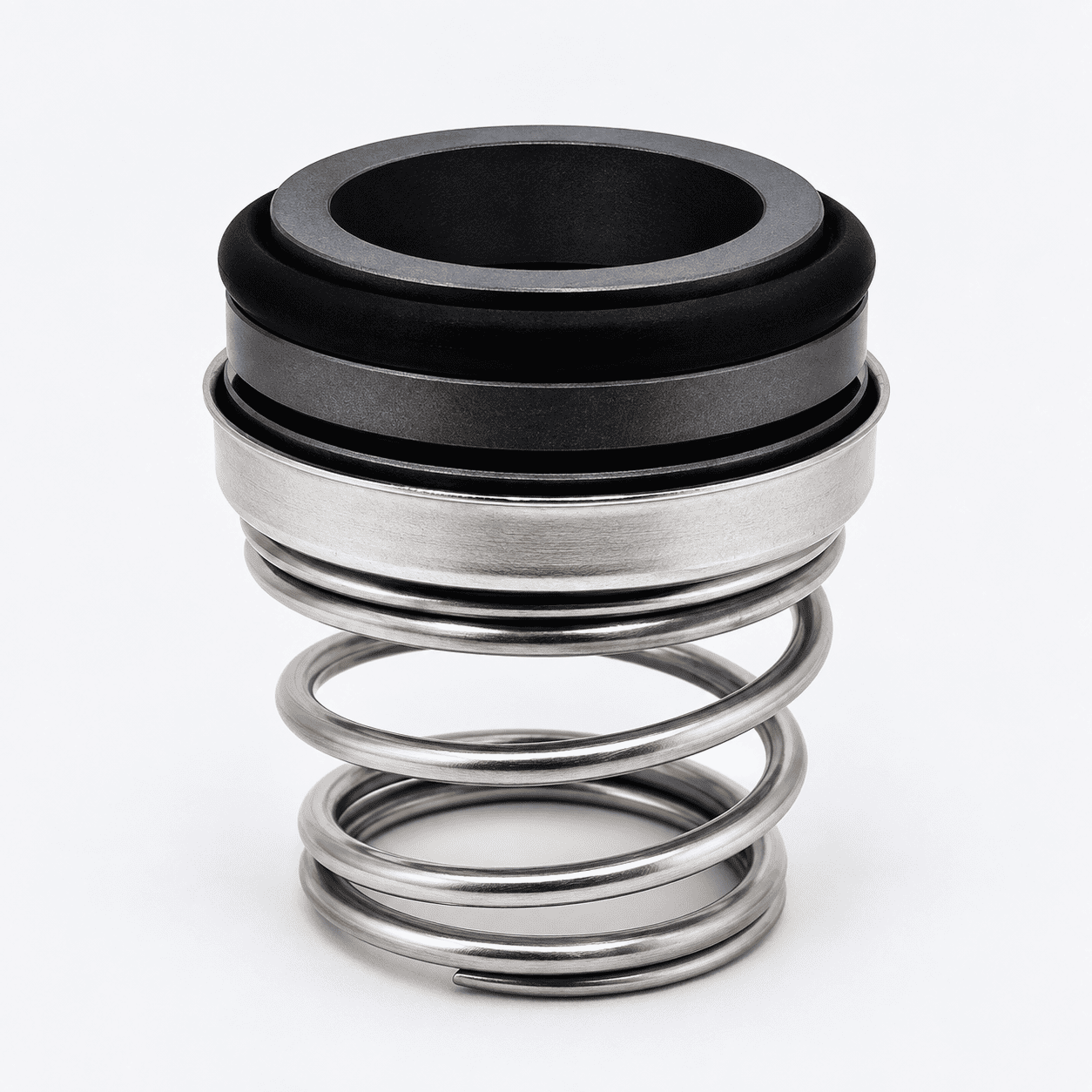

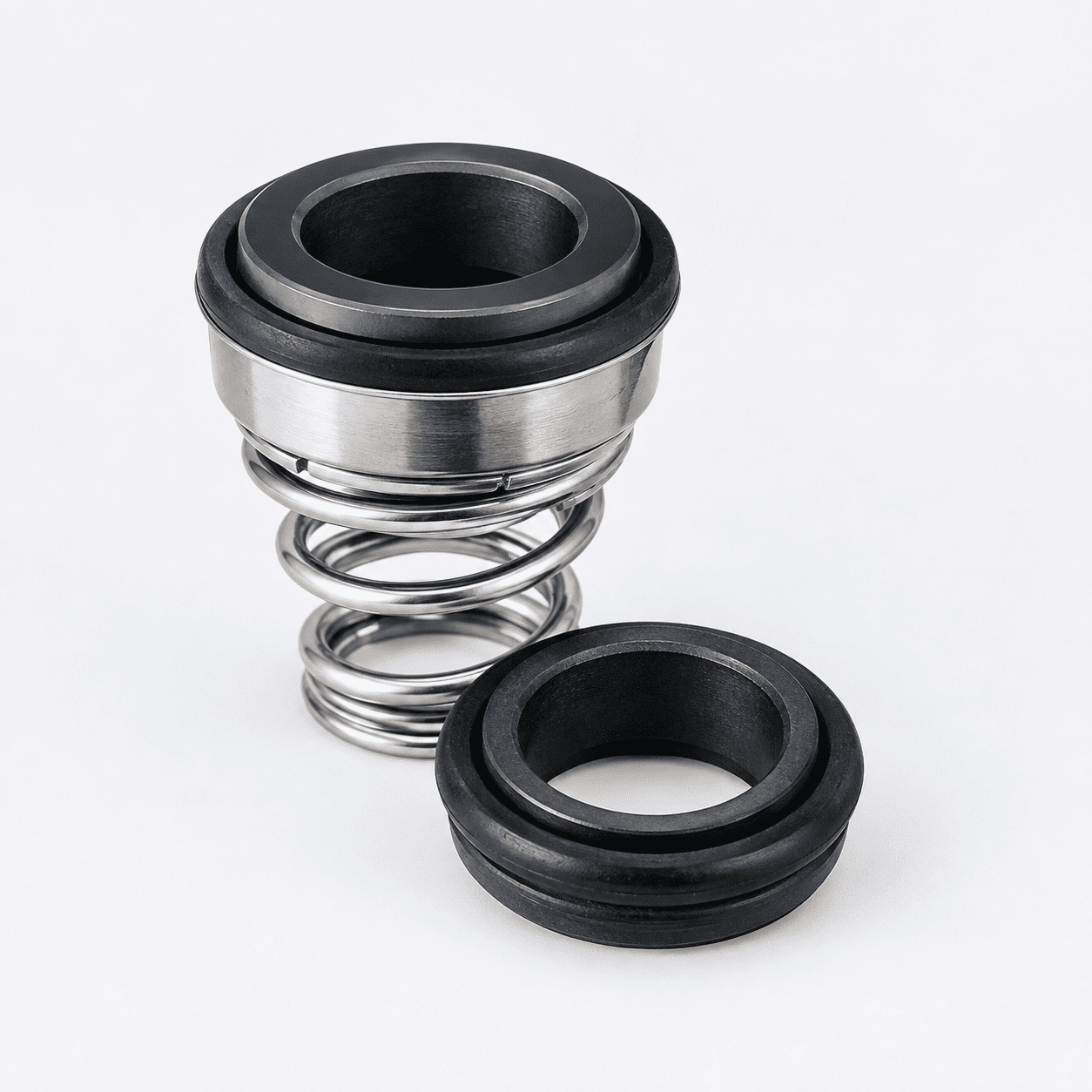

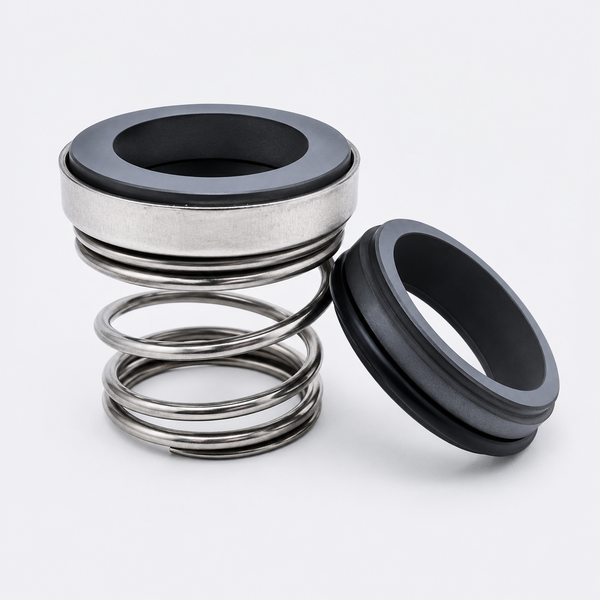

Phớt bơm 155 / 155A hay còn được gọi là phớt nhọn, phớt hình nón, phốt bơm 155, phớt cơ khí 155, mechanical seal 155 là dòng phớt cơ khí lò xo đơn được sử dụng phổ biến cho nhiều loại bơm ly tâm trục ngang. Dòng phớt này thường gặp trên các loại bơm Ebara, Pentax, Matra, Lowara, Euroflo, STAC và nhiều thiết bị bơm có kết cấu tương đương.
Vật Tư Miền Nam chuyên cung cấp phớt bơm 155 / 155A với nhiều kích thước, vật liệu và cấu hình khác nhau, hỗ trợ khách hàng tra mã, đối chiếu kích thước và lựa chọn đúng loại phớt trước khi đặt hàng.
Cần tìm phớt 155 / 155A?
Gửi cho chúng tôi mã phớt, đường kính trục hoặc hình ảnh phớt cũ, kỹ thuật Vật Tư Miền Nam sẽ hỗ trợ đối chiếu.
1. Phớt bơm 155 là gì?
Phớt bơm 155 là một loại mechanical seal – phớt cơ khí sử dụng cơ cấu lò xo để tạo lực ép giữa các bề mặt làm kín, giúp hạn chế chất lỏng rò rỉ dọc theo trục bơm.
Phớt bơm 155 trên thị trường còn được khách hàng và thợ kỹ thuật gọi bằng khá nhiều tên khác nhau, tùy theo thói quen sử dụng. Bạn có thể gặp các cách gọi như phốt bơm 155, phớt máy bơm 155, phớt cơ khí 155, mechanical seal 155, phớt 155A, phớt bơm 155A, phớt nhọn 155 hoặc phớt hình nón.
Trong đó, “phớt nhọn” và “phớt hình nón” là cách gọi khá quen thuộc của thợ sửa máy bơm, xuất phát từ hình dáng đặc trưng của cụm phớt. Khi tìm mua, dù khách hàng gọi theo tên nào thì điều quan trọng vẫn là xác định đúng mã phớt, đường kính trục và kích thước lắp đặt để tránh mua nhầm.
Vì vậy, nếu anh em không nhớ chính xác tên hoặc mã phớt, chỉ cần chụp hình phớt cũ hoặc cung cấp kích thước trục, việc đối chiếu sẽ dễ dàng hơn rất nhiều.

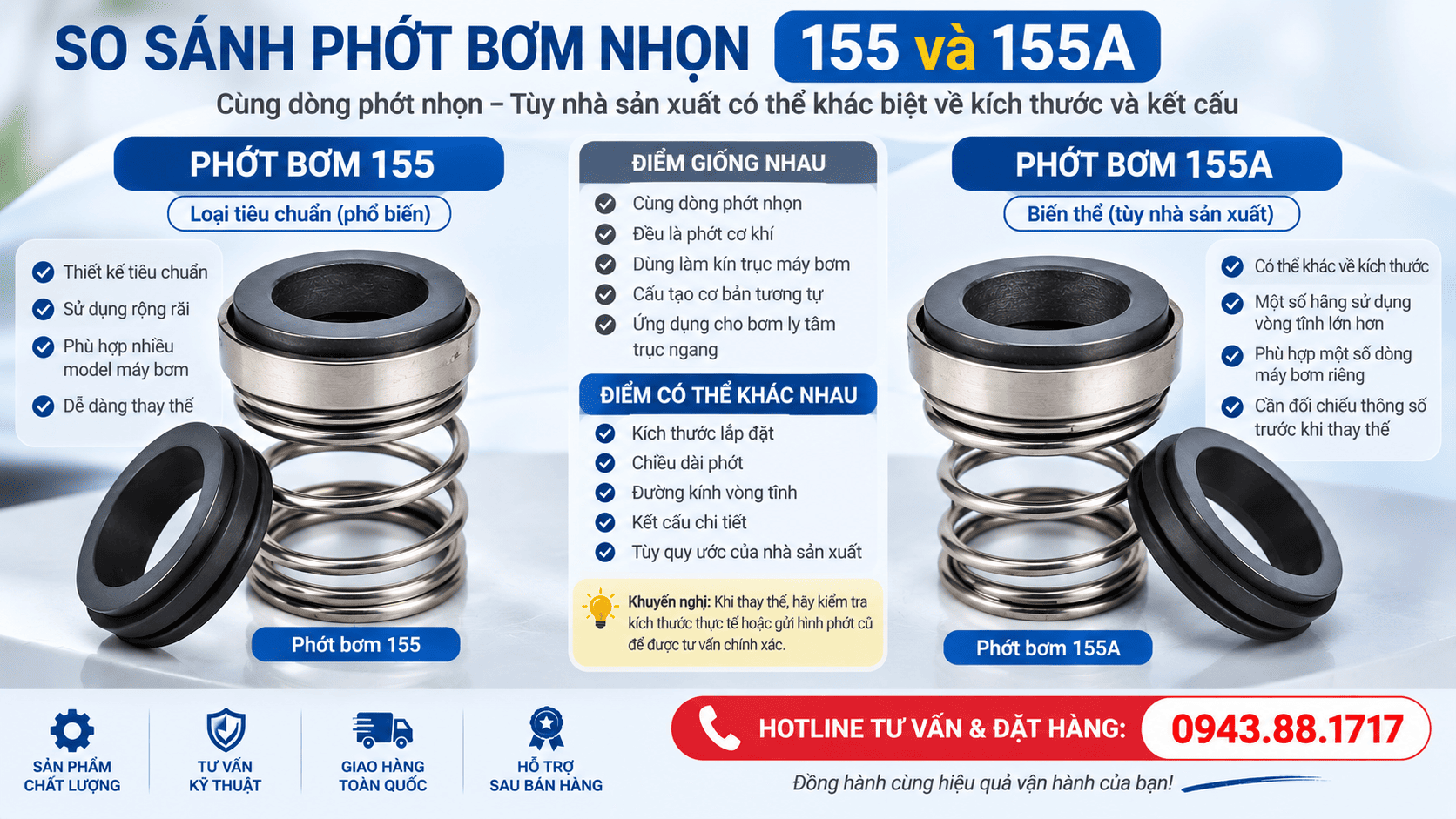

Phớt 155 và 155A có phải là một loại không?
Đây là câu hỏi khá thường gặp khi khách hàng tìm mua phớt bơm 155 hoặc phớt bơm 155A. Trên thị trường, anh em kỹ thuật và các nhà cung cấp có thể gặp cách ghi 155/155A, 155 (155A) hoặc gọi chung là phớt nhọn 155 – 155A. Vì vậy, nếu chỉ nhìn tên gọi thì rất dễ nghĩ rằng hai loại này hoàn toàn giống nhau.
Thực tế, phớt 155 và 155A có nhiều điểm tương đồng về kiểu dáng và ứng dụng, nhưng không nên mặc định hai mã này có thể thay thế cho nhau trong mọi trường hợp. Tùy theo nhà sản xuất và từng catalogue, kích thước và cấu hình lắp đặt của 155 và 155A có thể khác nhau.
Chẳng hạn, một số catalogue của phớt 155A thể hiện các thông số riêng như D2, D1, L2, L3, trong khi dòng 155 lại sử dụng các thông số kích thước khác. Vì vậy, khi thay phớt, việc xác định đúng loại không chỉ dựa vào con số 155 hay 155A, mà cần đối chiếu thêm đường kính trục, đường kính ngoài, chiều dài và kết cấu thực tế của phớt.

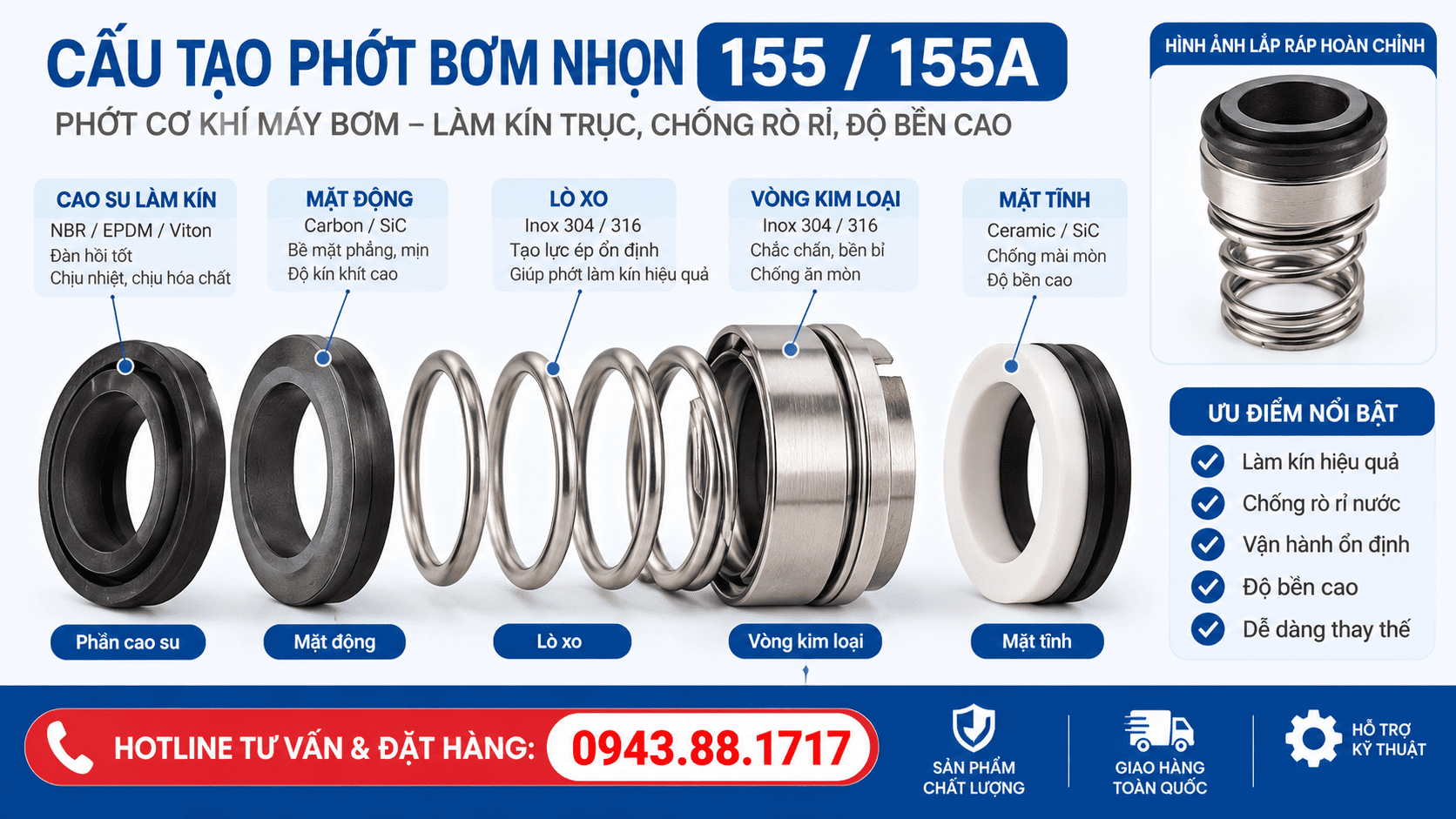

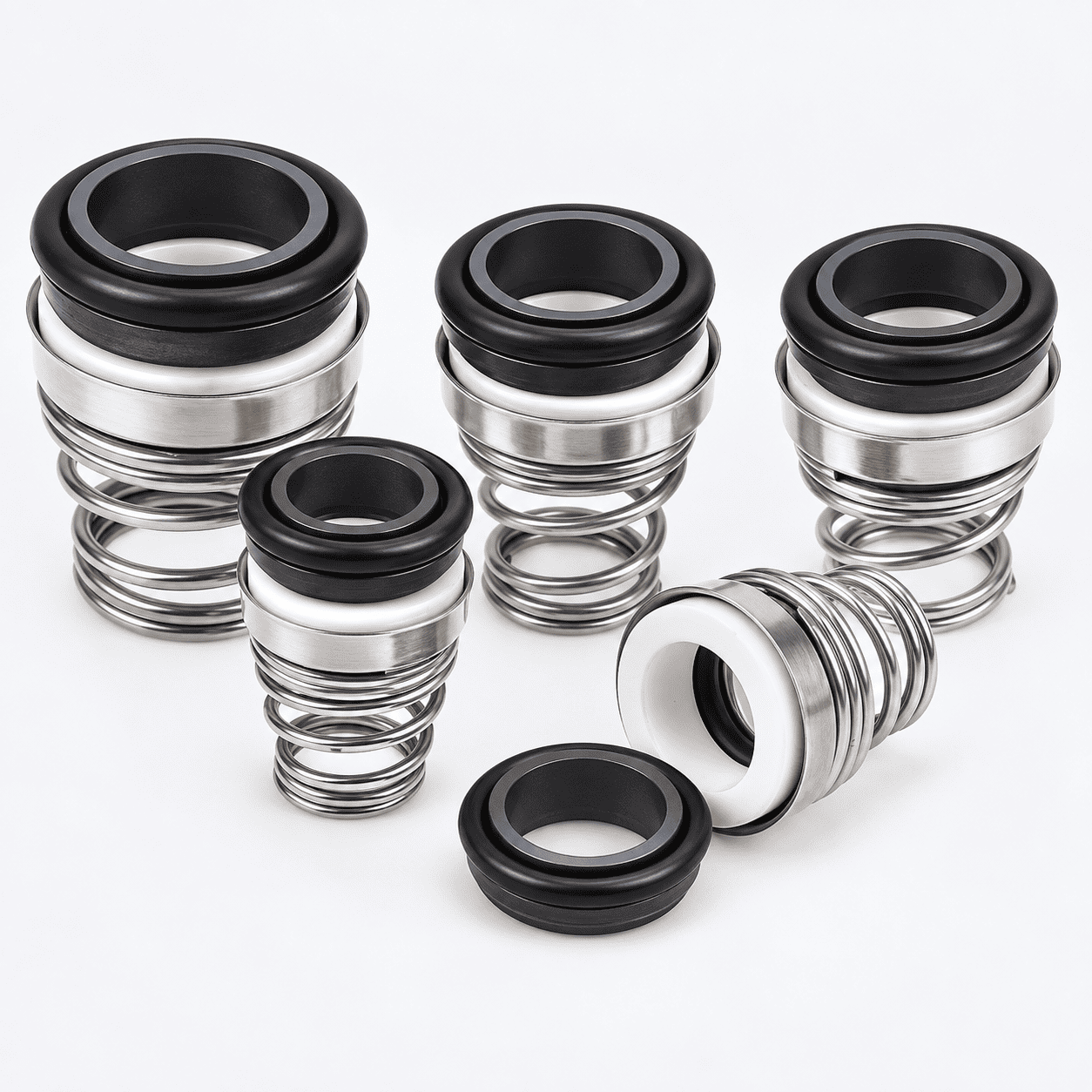

Cấu tạo phớt bơm nhọn 155 / 155A
Phớt bơm 155 / 155A, thường được gọi là phớt nhọn, phớt hình nón hoặc mechanical seal 155, có cấu tạo không quá phức tạp nhưng mỗi chi tiết đều đảm nhiệm một vai trò riêng trong quá trình làm kín trục bơm.
Điểm quan trọng của một bộ phớt 155 không chỉ nằm ở kích thước, mà còn ở vật liệu của mặt chà, gioăng và lò xo. Chọn đúng vật liệu sẽ giúp phớt làm việc ổn định hơn, hạn chế rò rỉ và phù hợp với điều kiện thực tế của máy bơm.
1. Mặt quay – bộ phận làm kín chuyển động
Mặt quay là phần làm việc trực tiếp cùng với trục bơm, đồng thời tạo thành một trong hai bề mặt ma sát của phớt cơ khí.
Tùy từng loại phớt bơm 155 / 155A, mặt quay có thể được chế tạo từ:
- Carbon – thường được sử dụng trong các ứng dụng bơm nước thông dụng.
- Silicon Carbide (SiC) – có độ cứng và khả năng chống mài mòn tốt, phù hợp với những môi trường làm việc khắc nghiệt hơn.
- Tungsten Carbide (TC) – có độ cứng cao, thường được lựa chọn khi yêu cầu khả năng chịu mài mòn tốt.
Khi hai mặt làm kín tiếp xúc với nhau và trục bơm quay, một lớp màng chất lỏng rất mỏng giúp giảm ma sát giữa hai bề mặt. Vì vậy, mặt chà của phớt 155 cần được lựa chọn phù hợp với môi chất và điều kiện vận hành.
2. Mặt tĩnh – giữ kín tại vị trí lắp đặt
Mặt tĩnh được cố định trong phần lắp đặt của máy bơm và làm việc đối diện với mặt quay.
Một số vật liệu thường gặp gồm:
- Ceramic
- Silicon Carbide (SiC)
- Tungsten Carbide (TC)
Mặt tĩnh và mặt quay tạo thành cặp mặt làm kín chính của phớt. Nếu một trong hai bề mặt bị xước, nứt, mòn không đều hoặc lắp đặt không chính xác, khả năng làm kín của phớt máy bơm 155 / 155A có thể bị ảnh hưởng.
3. Gioăng làm kín – chi tiết nhỏ nhưng rất quan trọng
Ngoài hai mặt chà chính, gioăng làm kín cũng là bộ phận không thể bỏ qua. Gioăng giúp làm kín tại các vị trí tiếp xúc giữa phớt với trục và các chi tiết lắp ghép.
Các vật liệu thường gặp:
- NBR – phù hợp với nhiều ứng dụng bơm nước và môi trường thông dụng.
- EPDM – thường được lựa chọn cho một số môi trường nước và hóa chất phù hợp.
- FKM / Viton – có khả năng chịu nhiệt và chịu hóa chất tốt hơn trong những điều kiện thích hợp.
Không nên chỉ nhìn vào mã 155 hoặc 155A để chọn vật liệu gioăng. Nếu bơm nước nóng, dầu, hóa chất hoặc môi chất đặc biệt, cần xem xét nhiệt độ, tính chất môi chất và điều kiện vận hành trước khi lựa chọn.
4. Lò xo – tạo lực ép cho mặt phớt
Lò xo là bộ phận tạo lực ép, giúp duy trì sự tiếp xúc cần thiết giữa mặt quay và mặt tĩnh trong quá trình máy bơm hoạt động.
Lò xo thường được chế tạo từ vật liệu inox như:
- SUS304
- SUS316
Trong đó, việc lựa chọn vật liệu lò xo cũng cần tính đến môi trường làm việc. Với môi chất có tính ăn mòn, vật liệu inox phù hợp sẽ giúp tăng độ bền và hạn chế hiện tượng ăn mòn trong quá trình sử dụng.

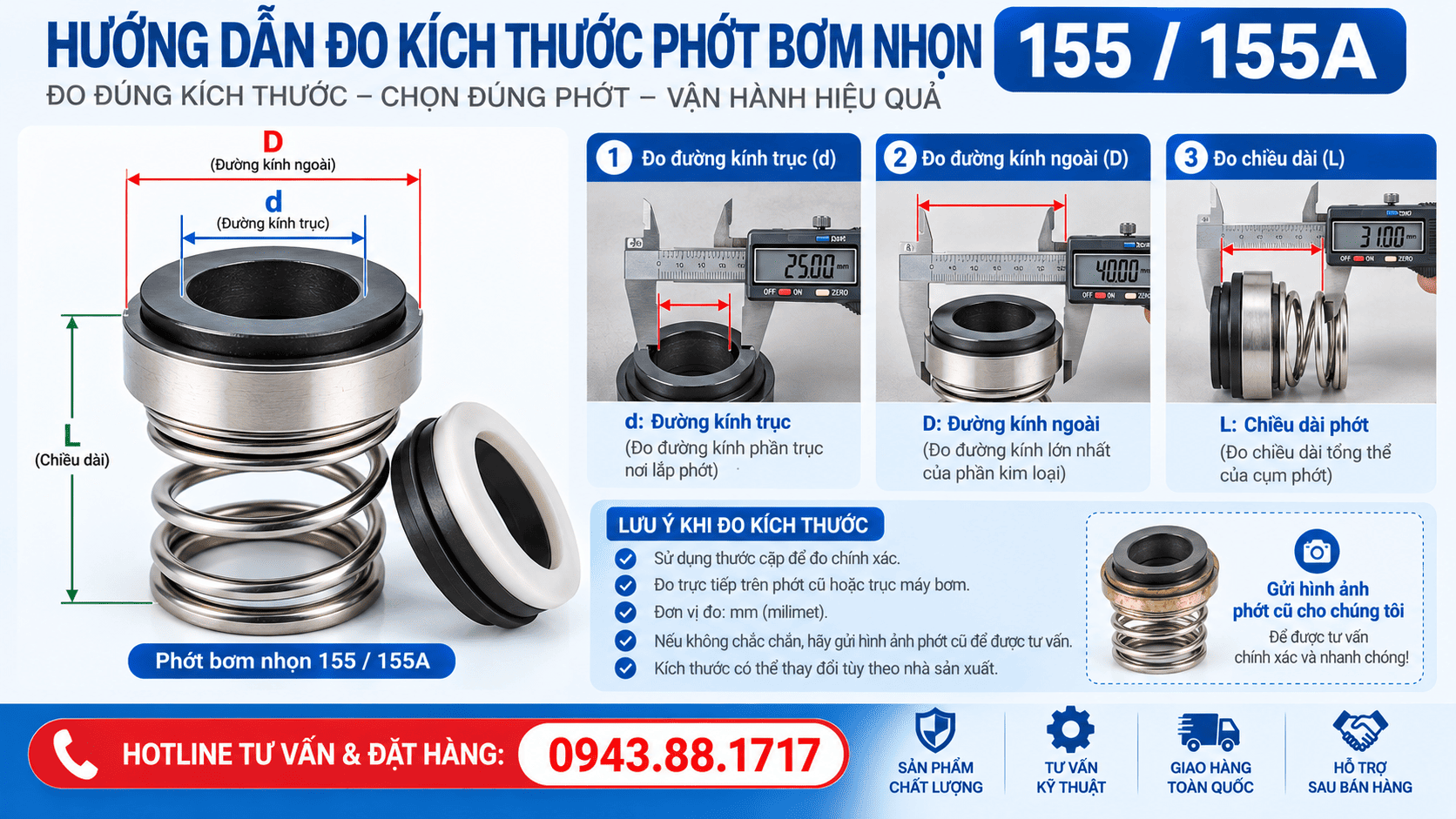

Hướng dẫn đọc kích thước phớt bơm 155 / 155A
Khi mua phớt bơm 155 hay phớt bơm 155A, nhiều khách thường chỉ quan tâm đến con số phía sau mã, chẳng hạn 155-22 hoặc 155A-22. Cách này có thể giúp xác định nhanh đường kính trục, nhưng để chọn đúng một bộ phớt thì chưa đủ.
Với phớt cơ khí, cần quan tâm đồng thời đến đường kính trục, đường kính lắp đặt và chiều dài phớt. Đặc biệt, dòng 155 và 155A có cách thể hiện thông số khác nhau tùy catalogue, vì vậy không nên tự quy đổi hai dòng này thành một kích thước duy nhất. Catalogue 155 thường thể hiện các thông số như d, D3, D6, D7, L, trong khi 155A có thể dùng d, D2, D1, L2, L3.
1. Hiểu đơn giản cách đọc mã phớt
Ví dụ:
155-22
Trong cách đặt mã thông dụng, số 22 thường tương ứng với đường kính trục d = 22 mm.
Tương tự:
- 155-10 → trục Ø10 mm
- 155-15 → trục Ø15 mm
- 155-22 → trục Ø22 mm
- 155-25 → trục Ø25 mm
- 155-30 → trục Ø30 mm
- 155-40 → trục Ø40 mm
Dòng phớt 155A cũng thường sử dụng cách đặt mã theo đường kính trục:
- 155A-10 → d = 10 mm
- 155A-18 → d = 18 mm
- 155A-22 → d = 22 mm
- 155A-30 → d = 30 mm
- 155A-40 → d = 40 mm
Catalogue 155A hiện có các quy cách từ 10 đến 40 mm với nhiều size phổ biến như 10, 12, 14, 16, 18, 20, 22, 24, 25, 28, 30, 32, 33, 35, 38 và 40 mm.

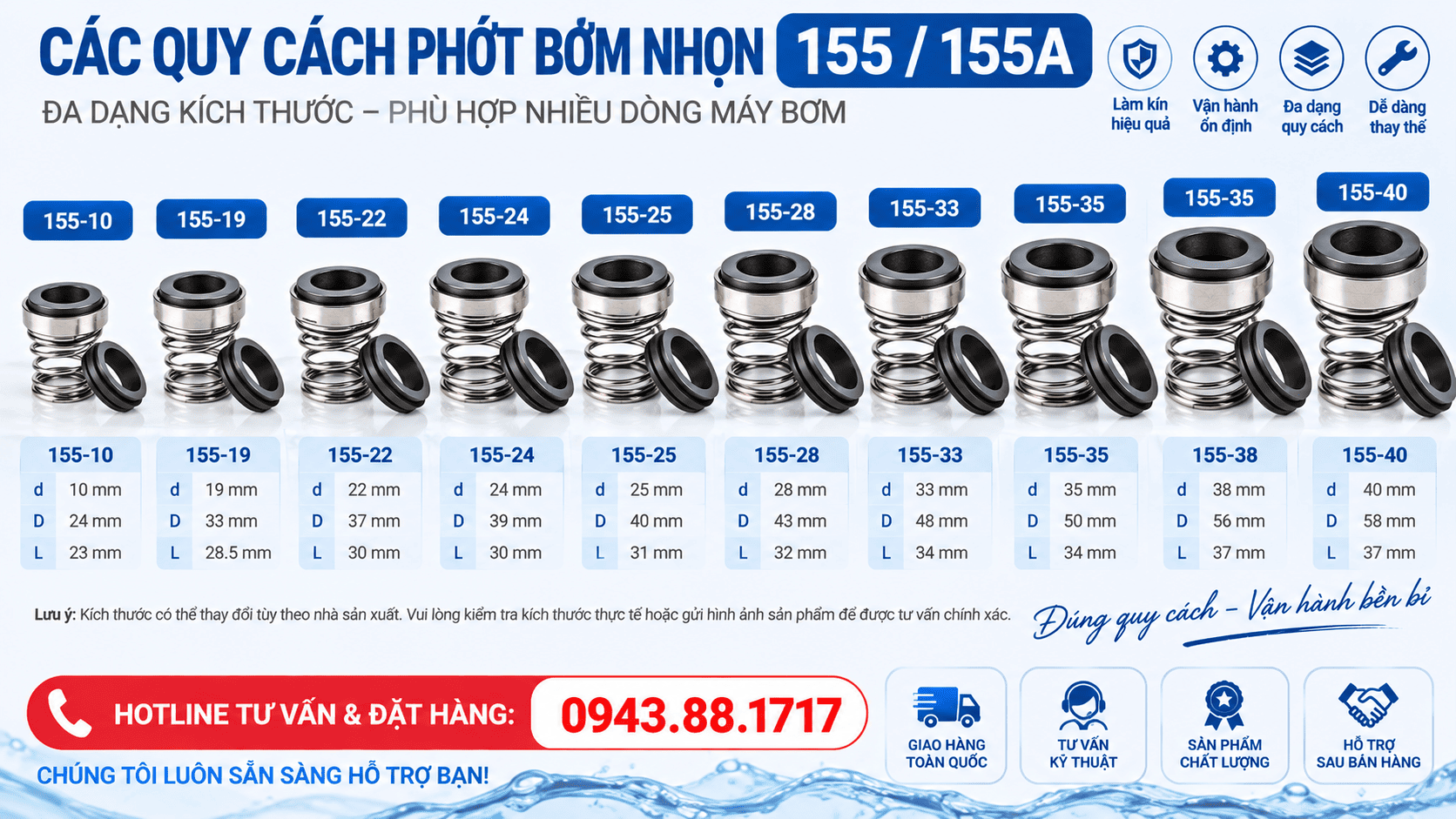

Bảng quy cách / kích thước thường gặp của phớt bơm 155 / 155A
Dòng phớt bơm 155 / 155A có khá nhiều quy cách, chủ yếu được phân loại theo đường kính trục. Các kích thước phổ biến trên thị trường gồm từ Ø10 mm đến Ø40 mm, trong đó thường gặp các mã như 155-10, 155-12, 155-14, 155-16, 155-18, 155-20, 155-22, 155-24, 155-25, 155-28, 155-30, 155-32, 155-33, 155-35, 155-38, 155-40 và các mã tương ứng của dòng 155A. Ngoài các size phổ biến, dòng 155 còn có một số quy cách như 11, 13, 15, 17, 19, 21, 23 và 29 mm tùy catalogue và nhà sản xuất. Khi tra kích thước phớt 155 hoặc phớt 155A, không nên chỉ nhìn vào đường kính trục; cần đối chiếu thêm đường kính lắp, chiều dài và kết cấu phớt để đảm bảo sản phẩm thay thế phù hợp với máy bơm thực tế.

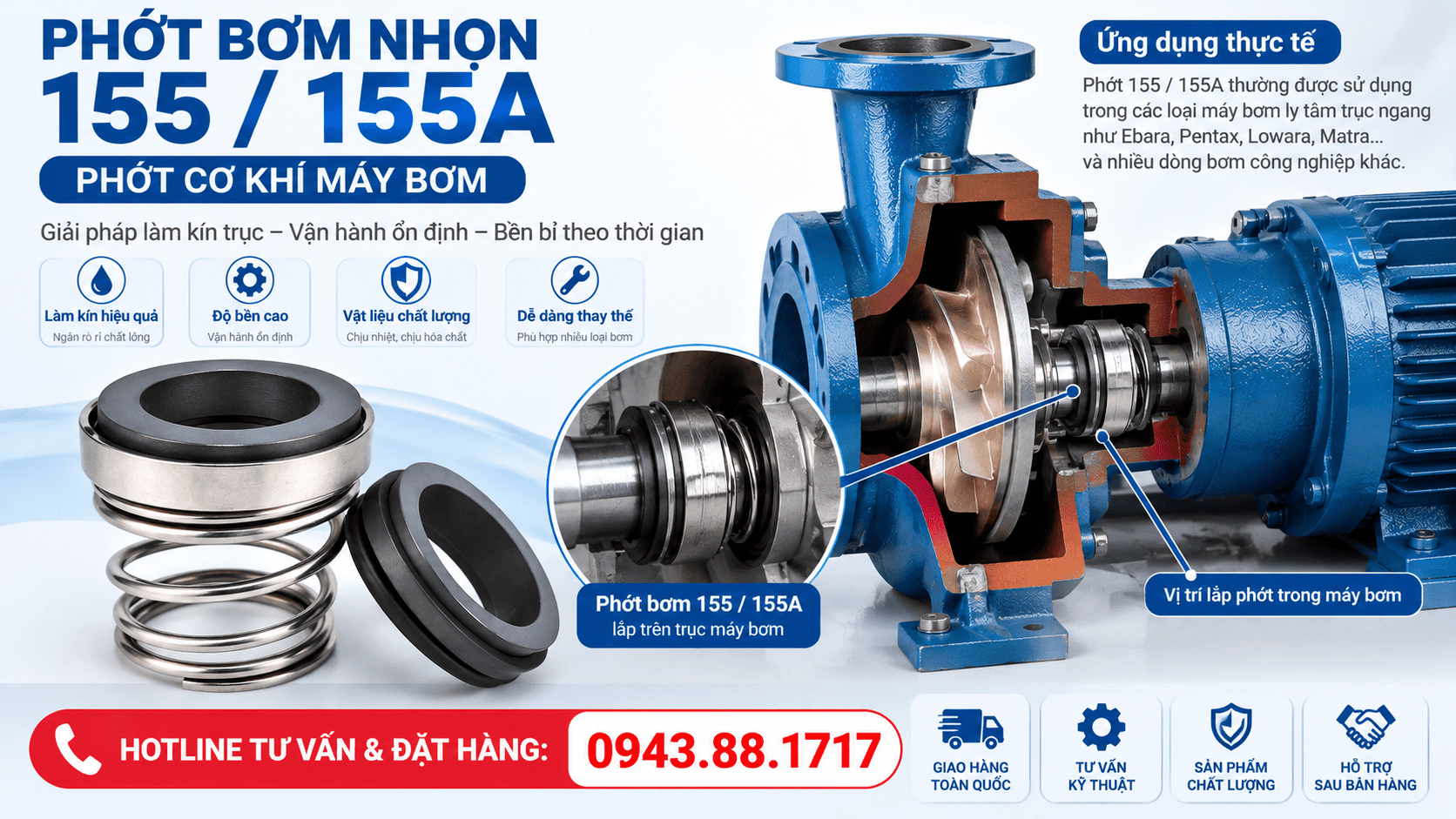

Vị trí lắp đặt phớt bơm 155 / 155A và khi nào nên thay mới?
Phớt bơm 155 / 155A được lắp tại vị trí trên trục bơm, ngay khu vực giữa trục quay và buồng bơm. Đây là vị trí có nhiệm vụ ngăn nước hoặc chất lỏng trong buồng bơm thoát ra ngoài theo trục khi máy bơm hoạt động. Một phần của phớt quay theo trục, phần còn lại được giữ cố định trong thân hoặc vị trí lắp của bơm; hai mặt làm kín ép sát vào nhau để tạo thành điểm làm kín chính.
Với các dòng bơm ly tâm trục ngang, phớt 155 thường nằm phía sau cánh bơm và phía trước phần ổ bi hoặc động cơ, tùy thiết kế từng model. Vì vậy, khi tháo phớt để thay thế, ngoài việc chọn đúng mã phớt, kích thước trục và kích thước lắp, cũng cần kiểm tra tình trạng trục, bạc trục và vị trí lắp phớt. Nếu trục đã bị xước hoặc mòn, thay một bộ phớt 155 / 155A mới nhưng không xử lý nguyên nhân thì phớt mới vẫn có thể nhanh chóng bị rò nước.
Khi nào nên thay phớt bơm 155 / 155A?
Không nhất thiết phải đợi đến khi phớt hỏng hoàn toàn mới thay. Một số dấu hiệu dưới đây cho thấy nên kiểm tra và cân nhắc thay phớt máy bơm 155:
- Nước hoặc chất lỏng rò rỉ tại vị trí trục bơm, đặc biệt khi máy đang chạy.
- Phớt đã sử dụng lâu và xuất hiện dấu hiệu mòn mặt chà.
- Mặt làm kín bị xước, nứt hoặc sứt mẻ.
- Gioăng bị chai cứng, biến dạng hoặc mất độ đàn hồi.
- Lò xo bị yếu, gỉ sét hoặc biến dạng, không còn tạo đủ lực ép.
- Bơm đã từng chạy khô, thiếu nước hoặc quá nhiệt khiến mặt phớt bị tổn thương.
- Máy bơm thường xuyên phải tháo sửa và phớt cũ đã có dấu hiệu xuống cấp.
Một trường hợp khá phổ biến là phớt chỉ rò nhẹ lúc đầu, sau đó lượng nước rò tăng dần khi máy hoạt động. Khi phát hiện dấu hiệu này, nên kiểm tra sớm thay vì tiếp tục vận hành trong thời gian dài, bởi nước rò có thể ảnh hưởng đến ổ bi, trục bơm và các bộ phận xung quanh.
Kinh nghiệm thực tế: Khi thay phớt 155 / 155A, đừng chỉ thay riêng bộ phớt rồi lắp lại ngay. Nên kiểm tra cả độ thẳng và bề mặt trục, vị trí lắp phớt, mặt chà và tình trạng bạc/trục. Một bộ phớt mới chỉ làm việc tốt khi các chi tiết liên quan cũng ở tình trạng phù hợp.
Nếu cần chọn phớt bơm 155, 155A hoặc phớt nhọn để thay thế, khách hàng có thể gửi hình ảnh phớt cũ, đường kính trục và model máy bơm cho Vật Tư Miền Nam để được đối chiếu quy cách trước khi đặt hàng. HOTLINE/ZALO: 0943.88.1717.
Mua phớt bơm 155 / 155A ở đâu uy tín, giá tốt?
Nếu đang tìm phớt bơm 155, phớt 155A, phớt nhọn hoặc phớt hình nón, nên ưu tiên đơn vị có sẵn nhiều quy cách và có kinh nghiệm về phớt cơ khí, thay vì chỉ chọn theo giá. Với những dòng phớt có nhiều kích thước như 155 / 155A, việc đối chiếu đúng mã, kích thước trục và kết cấu phớt sẽ giúp hạn chế tình trạng mua nhầm hoặc lắp không phù hợp.
Vật Tư Miền Nam chuyên cung cấp và phân phối phớt bơm 155 / 155A cùng nhiều dòng phớt cơ khí và vật tư công nghiệp. Sản phẩm có nhiều quy cách, đáp ứng nhu cầu thay thế cho máy bơm, xưởng sửa chữa, nhà máy, đơn vị bảo trì và các đại lý vật tư.
Ngoài phớt 155 / 155A, Vật Tư Miền Nam còn cung cấp nhiều sản phẩm liên quan như phớt bơm 109-MG, phớt bơm 155, phớt thủy lực OHM, phớt ben DHS, phớt chắn bụi DKB, phớt chắn bụi LBH, O-ring, vòng bi – bạc đạn, vòng đệm khớp nối và nhiều loại vật tư công nghiệp khác. Khách hàng có thể tham khảo thêm từng nhóm sản phẩm để thuận tiện lựa chọn và đối chiếu.
Với khách hàng mua số lượng, xưởng sửa chữa, nhà thầu, nhà máy và đại lý, Vật Tư Miền Nam có chính sách giá sỉ và giá đại lý theo số lượng và từng nhóm sản phẩm. Giá được trao đổi trực tiếp để có mức phù hợp với nhu cầu thực tế, đặc biệt đối với đơn hàng số lượng hoặc khách hàng lấy hàng thường xuyên.
Nếu chưa chắc mình cần 155 hay 155A, không nhớ mã hoặc không biết cách đo kích thước, khách hàng có thể gửi hình ảnh phớt cũ, đường kính trục hoặc model máy bơm. Bộ phận kinh doanh sẽ hỗ trợ kiểm tra và tư vấn quy cách phù hợp trước khi đặt hàng.
