PHỚT BƠM 59U VITON – PHỚT CƠ KHÍ 59U | MECHANICAL SEAL TYPE 59U
Phớt bơm 59U Viton là một trong những dòng phớt cơ khí (Mechanical Seal) được sử dụng cho nhiều loại máy bơm và thiết bị quay trong công nghiệp. Sản phẩm còn được gọi với nhiều tên quen thuộc như phốt bơm 59U, phốt cơ khí 59U, phớt máy bơm 59U, phớt làm kín trục 59U hay Mechanical Seal 59U.

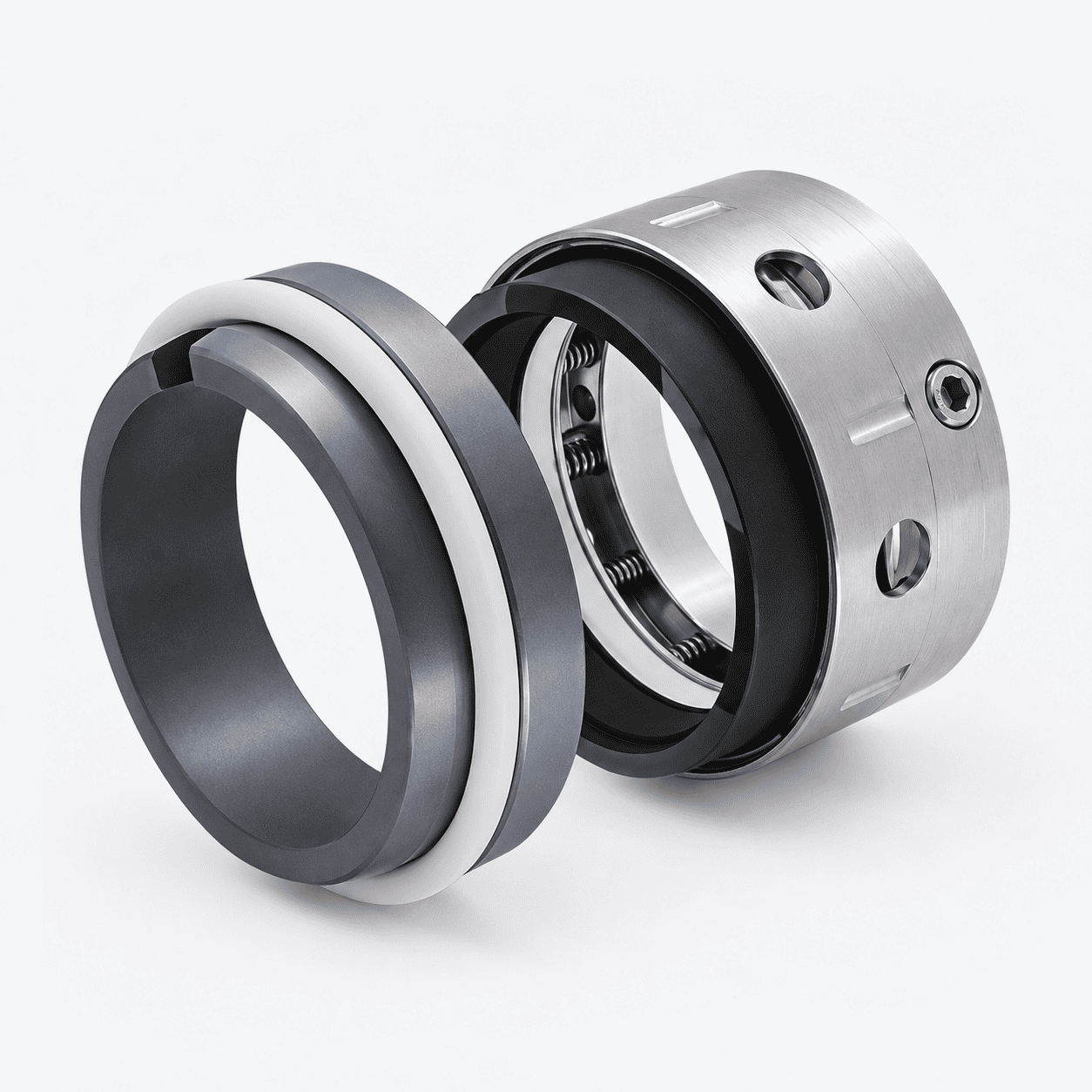

Type 59U có kết cấu đa lò xo (Multi-Spring), không cân bằng (Unbalanced) và sử dụng mặt chèn PTFE dạng Wedge. Thiết kế này giúp phớt tạo lực ép ổn định giữa các bề mặt làm kín, phù hợp với nhiều ứng dụng bơm công nghiệp, bơm hóa chất và các thiết bị quay. Tùy từng điều kiện sử dụng, phớt có thể được lựa chọn với nhiều tổ hợp vật liệu khác nhau.
Đối với phớt 59U Viton, phần được khách hàng quan tâm nhiều là gioăng phụ Viton/FKM. Vật liệu này thường được lựa chọn khi máy bơm làm việc với dầu, nhiệt độ hoặc một số loại hóa chất phù hợp với đặc tính của Viton. Tuy nhiên, không phải tất cả phớt 59U đều sử dụng Viton; vật liệu mặt chà, vòng tĩnh, gioăng và phần kim loại có thể thay đổi tùy theo từng cấu hình.
Khi chọn phớt bơm 59U, điều quan trọng nhất không chỉ là chọn đúng tên 59U mà còn phải đúng đường kính trục, kích thước lắp đặt và vật liệu phù hợp với môi chất. Ví dụ, cùng là dòng 59U nhưng 59U-55 và 59U-75 có kích thước hoàn toàn khác nhau. Vì vậy, nếu thay thế phớt cũ, việc kiểm tra kích thước thực tế trước khi đặt hàng sẽ giúp hạn chế tình trạng mua nhầm size hoặc phải đổi trả.
Tại Vật Tư Miền Nam, chúng tôi cung cấp các loại phớt bơm, phớt cơ khí, phớt công nghiệp và vật tư làm kín với nhiều kích thước khác nhau. Với những trường hợp khách hàng chưa xác định được chính xác mã phớt, chỉ cần gửi hình ảnh phớt cũ, đường kính trục hoặc các kích thước đang có, chúng tôi sẽ hỗ trợ kiểm tra và tư vấn loại phù hợp.
Vật Tư Miền Nam – hỗ trợ tra đúng size, chọn đúng cấu hình, phù hợp với nhu cầu sử dụng thực tế.
HOTLINE / ZALO: 0943.88.1717

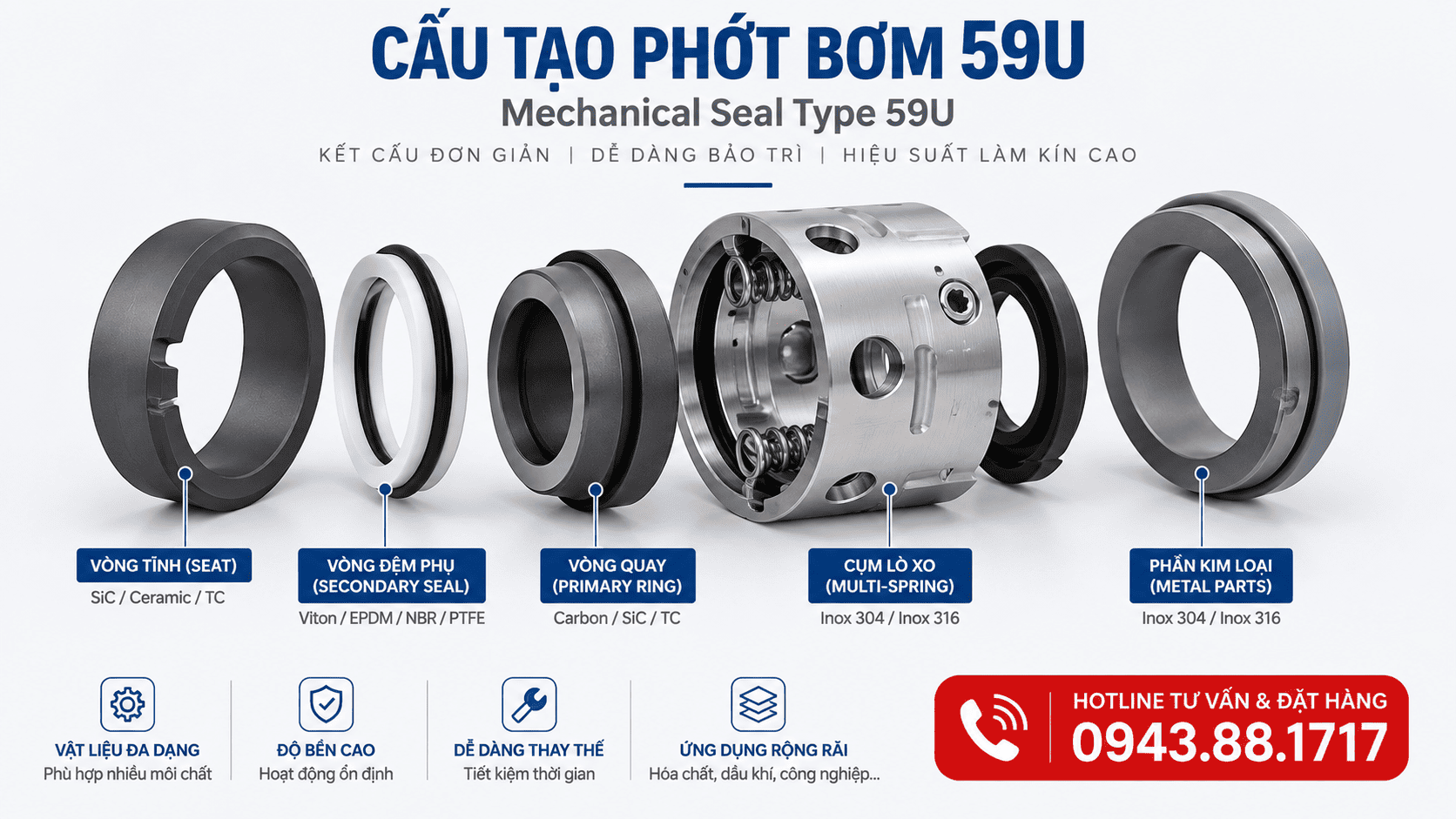

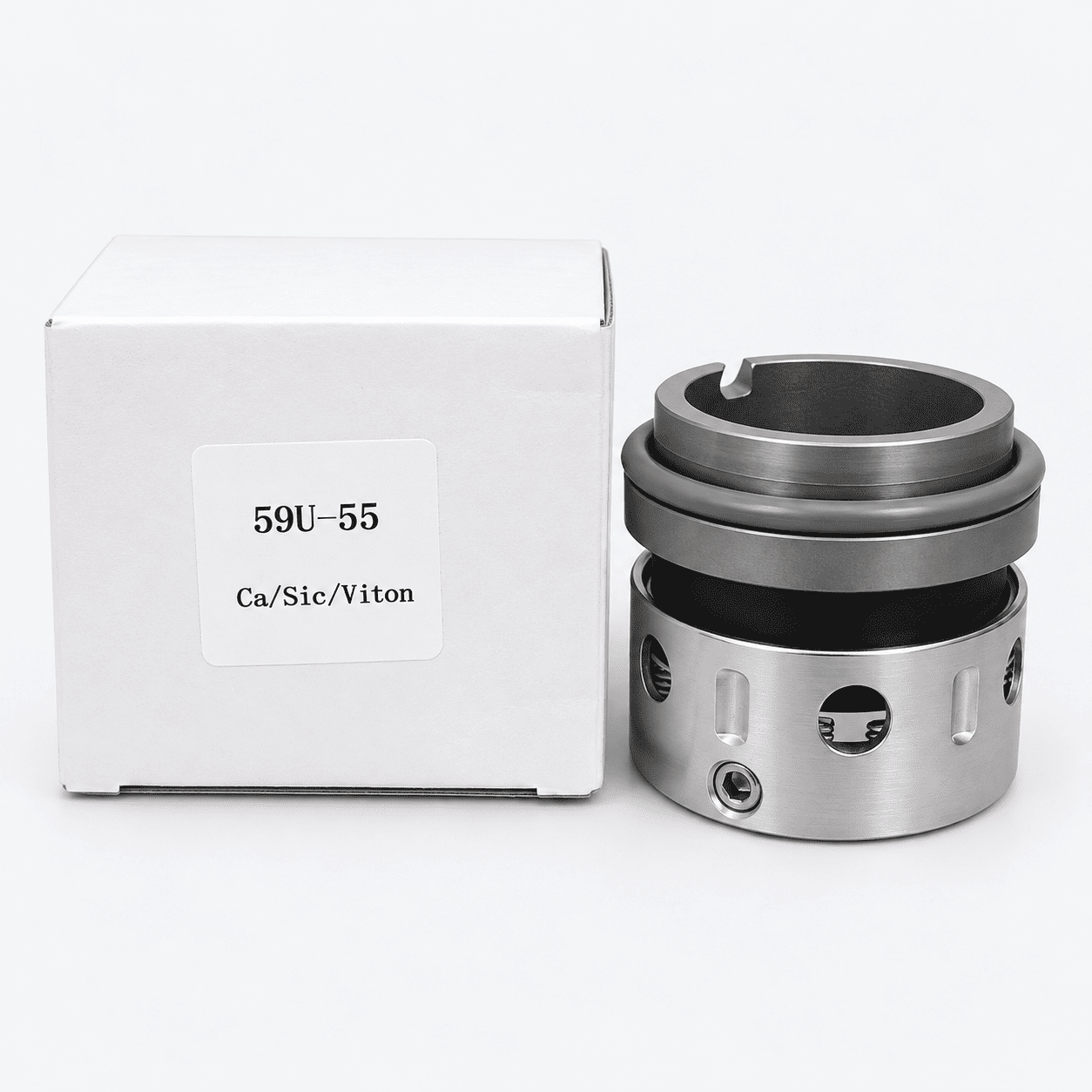

Cấu tạo phớt cơ khí 59U Viton
Phớt cơ khí 59U Viton hay còn được gọi là phớt bơm 59U, phốt bơm 59U hoặc Mechanical Seal 59U, có cấu tạo gồm nhiều chi tiết phối hợp với nhau để tạo ra một điểm làm kín giữa trục quay và thân máy bơm.
Về cơ bản, phớt 59U gồm vòng quay, vòng tĩnh, cụm lò xo, gioăng phụ và các chi tiết kim loại. Trong đó, hai bề mặt của vòng quay và vòng tĩnh được gia công phẳng và ép sát vào nhau. Khi trục bơm quay, hai mặt này vẫn duy trì độ kín, giúp hạn chế nước, dầu hoặc hóa chất rò rỉ ra ngoài.
Những bộ phận chính của phớt 59U
- Vòng quay: lắp theo trục bơm và quay cùng với trục.
- Vòng tĩnh: cố định trong buồng bơm, làm việc cùng vòng quay để tạo bề mặt làm kín.
- Cụm lò xo: Type 59U sử dụng nhiều lò xo nhỏ, tạo lực ép đều lên cụm làm kín trong quá trình máy bơm hoạt động.
- Gioăng Viton/FKM: với phiên bản 59U Viton, gioăng phụ sử dụng vật liệu Viton/FKM, thường được lựa chọn cho những ứng dụng cần khả năng chịu nhiệt, dầu hoặc một số loại hóa chất phù hợp.
- Phần kim loại: có nhiệm vụ giữ và liên kết các chi tiết của bộ phớt, vật liệu cụ thể tùy từng cấu hình.
Một điểm khá đặc trưng của phớt bơm 59U là thiết kế Multi-Spring, Unbalanced và PTFE Wedge. Nhờ kết cấu này, Type 59U có thể được sử dụng cho nhiều loại máy bơm công nghiệp và thiết bị quay. Vật liệu của mặt quay, mặt tĩnh và gioăng phụ cũng có thể thay đổi tùy theo môi chất và điều kiện làm việc.
Khi cần thay phớt 59U Viton, ngoài việc xác định đúng mã như 59U-25, 59U-40, 59U-55 hay 59U-75, nên kiểm tra thêm đường kính trục và kích thước lắp đặt. Nếu chưa chắc chắn về mã phớt, khách hàng có thể gửi hình ảnh phớt cũ và kích thước trục, Vật Tư Miền Nam sẽ hỗ trợ kiểm tra và tư vấn size phù hợp.
HOTLINE/ZALO: 0943.88.1717
Ưu điểm của phớt bơm 59U Viton
Thiết kế đa lò xo
Cấu trúc Multi-Spring giúp phân bố lực ép tương đối đồng đều trên bề mặt làm kín.
Kết cấu ngắn
Type 59U có thiết kế tương đối ngắn và được lắp trên trục thẳng, thuận tiện cho nhiều loại máy bơm và thiết bị quay.
Mặt chèn PTFE
Thiết kế PTFE wedge là đặc điểm đặc trưng của Type 59U, phù hợp với nhiều nhóm môi chất khi lựa chọn đúng cấu hình vật liệu
Nhiều lựa chọn vật liệu
Type 59U có nhiều lựa chọn vật liệu để đáp ứng các môi trường chất lỏng, nhiệt độ và điều kiện vận hành khác nhau.
Có nhiều kích thước
Dòng Type 59U có nhiều size, từ các kích thước nhỏ như 14 mm, 16 mm, 18 mm đến 100 mm, giúp dễ dàng lựa chọn theo đường kính trục của máy bơm.

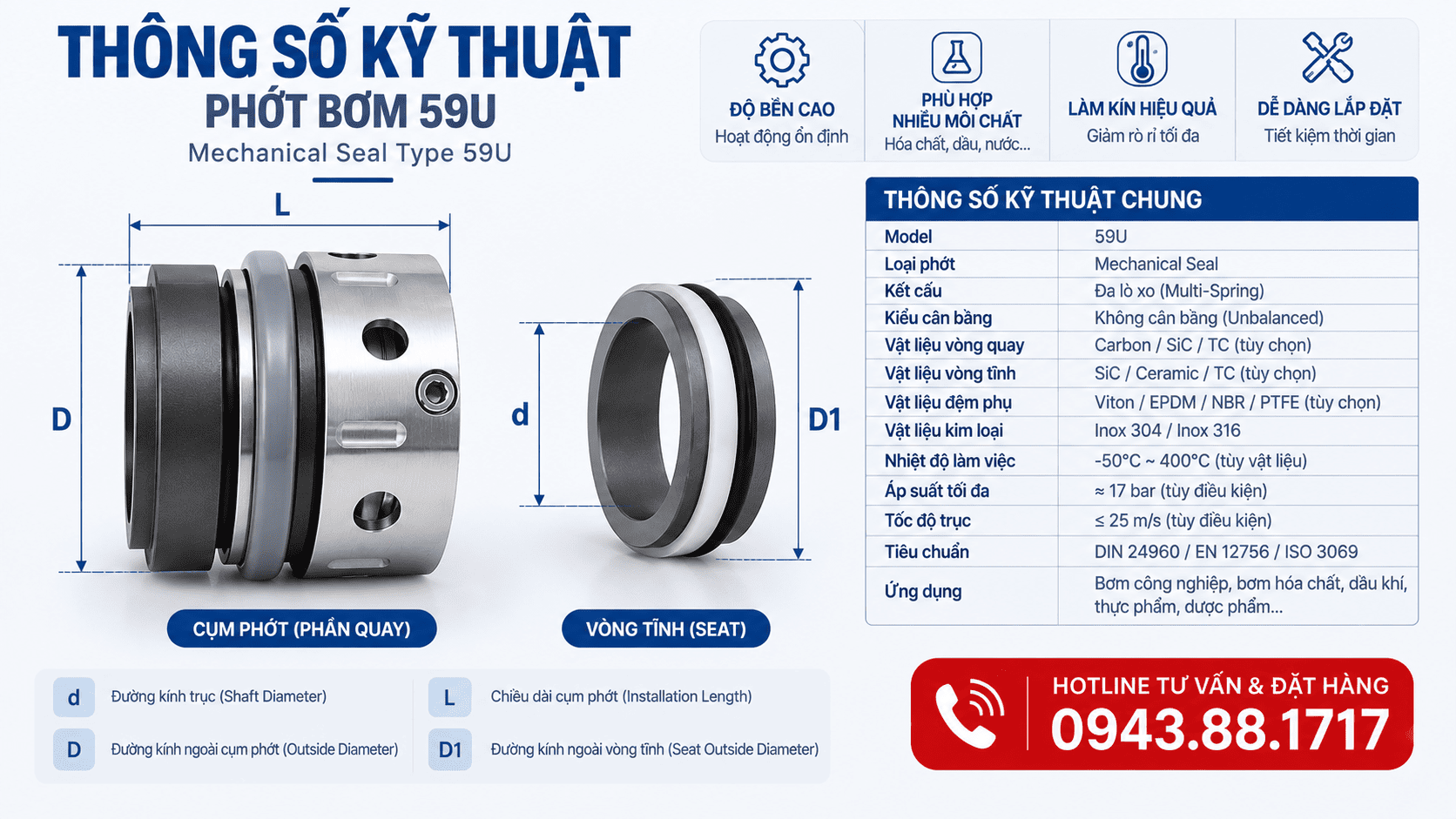

Hướng dẫn đo và đọc kích thước phốt bơm 59U Viton
Khi thay phốt bơm 59U Viton, nhiều khách hàng thường chỉ đo đường kính trục rồi chọn size tương ứng. Đây là cách nhanh để xác định mã phốt, nhưng để chắc chắn phớt lắp vừa và làm kín tốt, nên kiểm tra thêm các kích thước liên quan.
1. Đo đường kính trục – kích thước d
Đây là kích thước quan trọng nhất khi chọn phớt cơ khí 59U.
Dùng thước cặp đo chính xác đường kính vị trí trục lắp phớt. Kích thước này thường được gọi là d, hoặc Seal Size trong tài liệu kỹ thuật.
Ví dụ:
- Trục đo được khoảng 55 mm → có thể tra dòng 59U-55
- Trục đo được khoảng 60 mm → tra 59U-60
- Trục đo được khoảng 75 mm → tra 59U-75
Tuy nhiên, không nên chỉ dựa vào d để kết luận phớt phù hợp. Cần kiểm tra thêm kích thước lắp đặt và cấu hình phớt.
2. Đo đường kính ngoài
Sau khi xác định đường kính trục, đo tiếp đường kính ngoài của cụm phớt hoặc vị trí lắp vòng tĩnh.
Trong catalogue Type 59U, kích thước ngoài được thể hiện bằng các thông số kỹ thuật như D3 và D4. Vì vậy, khi đối chiếu với catalogue hoặc bản vẽ kỹ thuật, nên giữ nguyên ký hiệu D3, D4 thay vì gọi chung là “đường kính ngoài”. John Crane
3. Đo chiều dài phớt
Tiếp theo là đo chiều dài lắp đặt của phớt bằng thước cặp.
Đây là kích thước dễ bị bỏ qua nhưng lại rất quan trọng. Nếu chiều dài không phù hợp, cụm lò xo có thể không tạo đủ lực ép hoặc bị nén quá mức.
Trong tài liệu Type 59U có nhiều kích thước chiều dài khác nhau, trong đó L3 là một trong những kích thước được dùng để đối chiếu. Vì vậy, khi kiểm tra phớt thực tế nên so sánh với đúng bản vẽ của model thay vì chỉ nhìn một kích thước L duy nhất.
4. Cách đọc mã phớt 59U
Cách đọc khá đơn giản:
59U-55 → phớt Type 59U, size trục 55 mm
59U-75 → phớt Type 59U, size trục 75 mm
Tương tự, dòng 59U có nhiều kích thước khác nhau. Khi khách hàng tìm kiếm trên thị trường có thể gặp các tên như:
phớt 59U, phốt 59U, phớt bơm 59U, phốt bơm 59U, phớt cơ khí 59U, Mechanical Seal 59U, phớt 59U Viton.
Mẹo khi đo phốt 59U Viton
Nếu phớt cũ đã tháo khỏi máy, đừng chỉ đo một vị trí. Nên đo lần lượt đường kính trục, đường kính ngoài và chiều dài, sau đó chụp ảnh toàn bộ phớt gửi cho nhà cung cấp.
Tại Vật Tư Miền Nam, khách hàng có thể gửi mã phớt, hình ảnh phớt cũ hoặc các kích thước đã đo, chúng tôi hỗ trợ tra size phớt 59U Viton và kiểm tra cấu hình trước khi đặt hàng
📞 HOTLINE/ZALO: 0943.88.1717

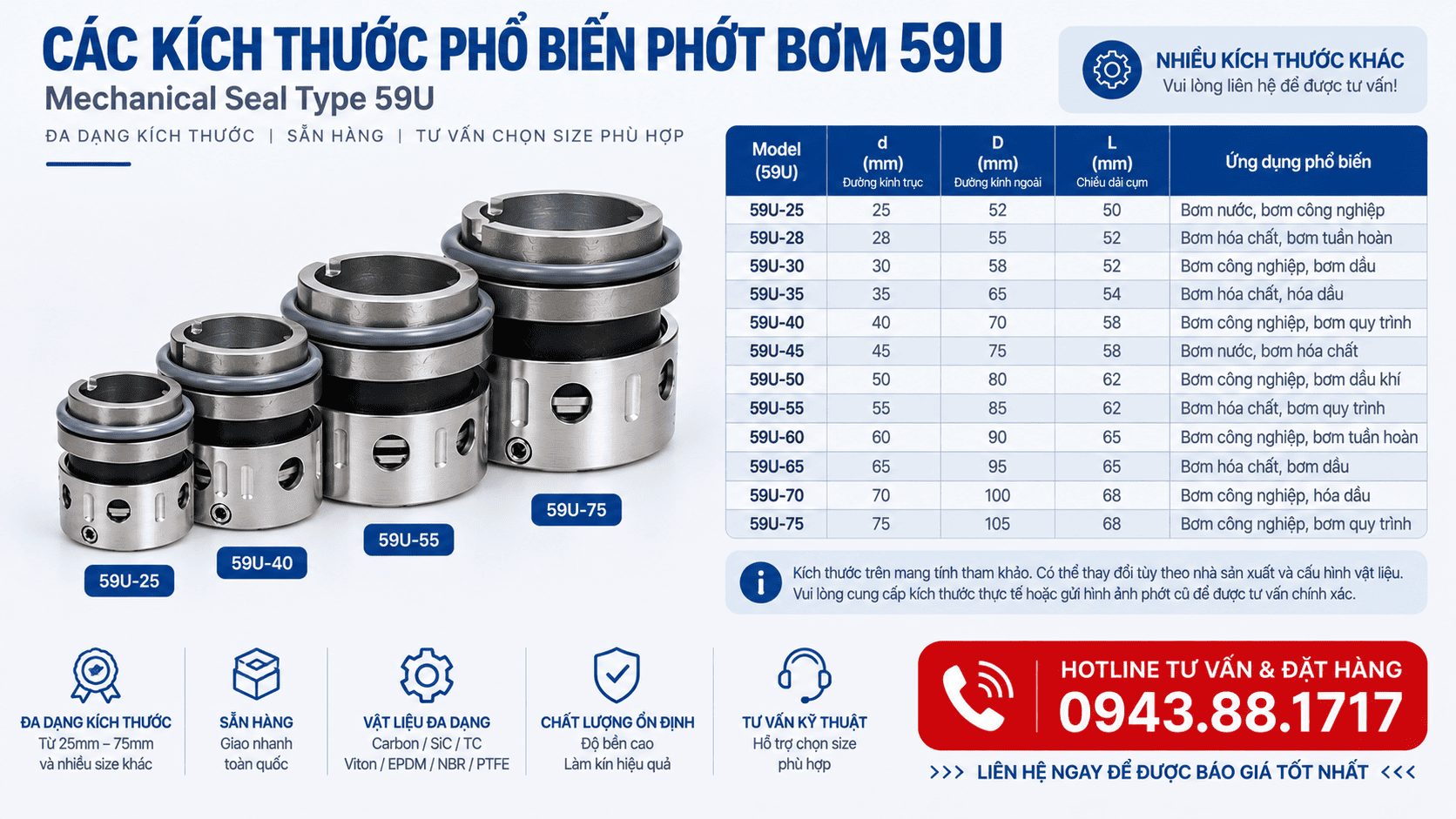

Bảng kích thước phớt bơm 59U Viton phổ biến
Phớt bơm 59U Viton có nhiều kích thước khác nhau, phù hợp với nhiều loại máy bơm và thiết bị quay. Khi chọn phớt, thông số được quan tâm đầu tiên thường là đường kính trục, sau đó đối chiếu thêm đường kính ngoài và chiều dài lắp đặt để đảm bảo phớt vừa với vị trí lắp.
Dưới đây là bảng kích thước phớt 59U Viton phổ biến, giúp khách hàng nhanh chóng tra cứu các size như 59U-25, 59U-30, 59U-40, 59U-50, 59U-55, 59U-60, 59U-65, 59U-70, 59U-75, 59U-80, 59U-90 và 59U-100. Ngoài những kích thước trên, dòng Type 59U còn có nhiều size khác từ 14 mm đến 100 mm.
📌 Lưu ý: Kích thước chỉ là một phần để xác định đúng phớt cơ khí 59U Viton. Khi thay thế, nên kiểm tra thêm mã phớt, kích thước lắp đặt, vật liệu gioăng, môi chất, nhiệt độ và áp suất làm việc. Nếu chưa chắc chắn, khách hàng có thể gửi hình ảnh phớt cũ hoặc kích thước thực tế để Vật Tư Miền Nam hỗ trợ tra đúng size.
HOTLINE/ZALO: 0943.88.1717

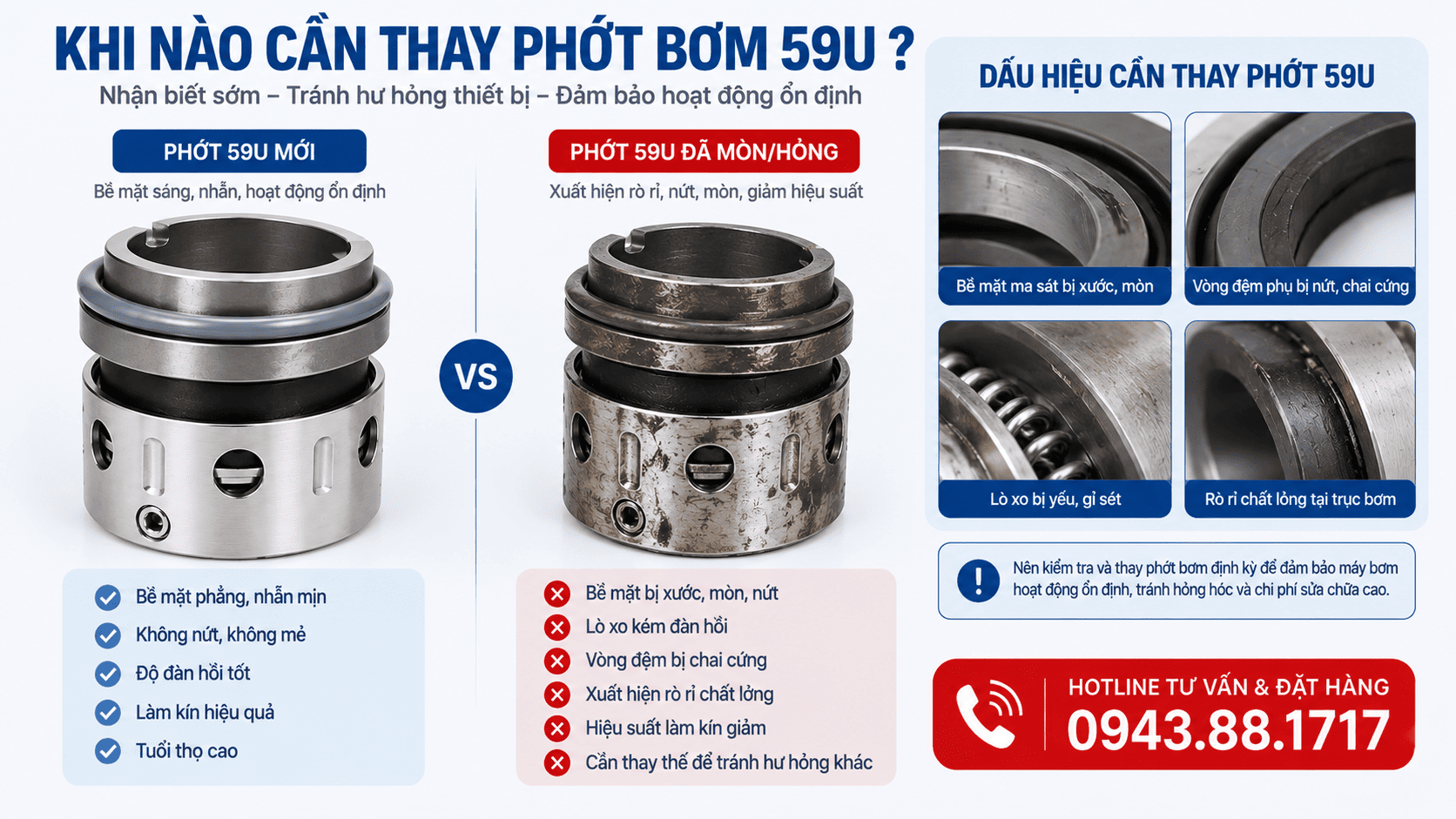

Khi nào cần thay phốt bơm 59U Viton?
Phớt bơm 59U Viton không nhất thiết phải thay theo một mốc thời gian cố định. Thực tế, thời điểm thay phớt cơ khí 59U nên được xác định dựa trên tình trạng rò rỉ, độ mòn của các bề mặt làm kín và điều kiện vận hành của máy bơm. Type 59U được thiết kế cho các ứng dụng bơm và thiết bị quay, với nhiều lựa chọn vật liệu để phù hợp với từng môi chất và điều kiện làm việc.
Một số dấu hiệu thường gặp cho thấy phốt bơm 59U Viton đã đến lúc cần kiểm tra hoặc thay mới:
- Máy bơm bắt đầu rò rỉ: Đây là dấu hiệu dễ nhận biết nhất. Nếu chất lỏng xuất hiện nhiều tại vị trí trục hoặc khu vực lắp Mechanical Seal 59U, nên kiểm tra phớt.
- Gioăng Viton bị chai, cứng hoặc biến dạng: Sau thời gian làm việc, gioăng Viton/FKM có thể bị ảnh hưởng bởi nhiệt độ và môi chất. Khi gioăng không còn đàn hồi tốt, khả năng làm kín sẽ giảm.
- Mặt chà bị xước hoặc mòn: Hai bề mặt làm kín làm việc liên tục với nhau. Nếu xuất hiện vết xước sâu, nứt hoặc mòn không đều, việc thay phớt thường là cần thiết.
- Phớt phát sinh nhiệt bất thường: Nhiệt độ tại khu vực phớt tăng cao có thể liên quan đến ma sát, thiếu chất lỏng làm mát, lắp đặt chưa đúng hoặc điều kiện vận hành vượt mức phù hợp.
- Máy bơm đã sửa chữa hoặc tháo trục: Trong quá trình tháo lắp, các bề mặt làm kín và gioăng có thể bị ảnh hưởng. Với những trường hợp này, nên kiểm tra phớt 59U trước khi đưa máy bơm hoạt động trở lại.
💡 Kinh nghiệm khi thay phốt 59U: Nếu phớt đã có dấu hiệu rò rỉ, không nên chỉ thay riêng gioăng Viton mà bỏ qua việc kiểm tra mặt quay, mặt tĩnh, lò xo và trục bơm. Một bộ phớt bơm 59U Viton mới sẽ khó làm kín ổn định nếu trục bị xước hoặc bề mặt lắp đặt đã bị mòn.
Tại Vật Tư Miền Nam, khi khách hàng cần thay phớt 59U Viton, phớt cơ khí 59U hoặc phốt bơm 59U, có thể gửi hình ảnh phớt cũ, mã phớt hoặc kích thước đường kính trục. Chúng tôi hỗ trợ kiểm tra đúng size, đúng cấu hình và vật liệu trước khi đặt hàng.
HOTLINE/ZALO: 0943.88.1717
Mua phớt bơm 59U Viton ở đâu uy tín, giá tốt?
Tìm mua phớt bơm 59U Viton không khó, nhưng để chọn được đúng size, đúng cấu hình và phù hợp với máy bơm thì đôi khi lại không đơn giản. Đặc biệt với những máy đang cần sửa gấp, chỉ cần chọn nhầm kích thước hoặc vật liệu là phải tháo lắp lại, mất thêm khá nhiều thời gian.
Tại Vật Tư Miền Nam, chúng tôi cung cấp phớt cơ khí 59U Viton với nhiều kích thước, phục vụ nhu cầu thay thế và bảo trì máy bơm công nghiệp. Nếu khách hàng đã có mã phớt như 59U-55, 59U-75, chỉ cần cung cấp mã là có thể tra hàng nhanh. Trường hợp không biết chính xác mã, khách có thể chụp hình phớt cũ hoặc gửi kích thước đường kính trục, chúng tôi sẽ hỗ trợ kiểm tra và tư vấn trước khi đặt hàng.
Bên cạnh dòng phớt 59U Viton, Vật Tư Miền Nam còn cung cấp nhiều loại phớt bơm và vật tư làm kín công nghiệp như phớt 109-MG, phớt bơm 155/155A, phớt bơm cao 560A, phớt thủy lực OHM, ODU, IDU, USH, UHS, phớt chắn bụi DKB, DHS, LBH, phớt chắn dầu TA, TB, TC, TG, cùng O-Ring, gioăng, vòng dẫn hướng, vòng bi – bạc đạn và nhiều vật tư cơ khí khác.
Nếu anh/chị đang cần phớt 59U Viton hoặc chưa chắc phớt đang dùng là size nào, cứ gửi hình ảnh và kích thước cho Vật Tư Miền Nam. Chúng tôi hỗ trợ kiểm tra trước, để khách hàng chọn đúng sản phẩm ngay từ đầu.
